公開番号2025074976
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024186334
出願日2024-10-23
発明の名称電動作業車両
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類B60K 11/06 20060101AFI20250507BHJP(車両一般)
要約【課題】本発明の好適な実施形態は、電動トラクタなどの電動作業車両を提供する。

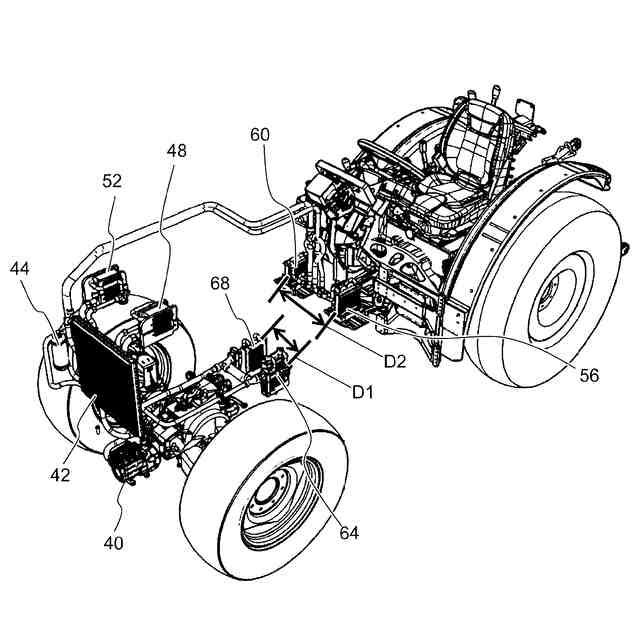

【解決手段】電動作業車両は、フレームと、前記フレームに支持され、複数の電池モジュールを収容する電池ハウジングと、前記電池ハウジングに支持されたACコンプレッサと、前記電池ハウジングの第1前面部分に取り付けられた凝縮器と、前記ACコンプレッサおよび前記凝縮器に流体接続されたドライヤと、前記電動作業車両の前後方向において、前記電池ハウジングの第2前面部分より前方に取り付けられた第1蒸発器と、を備える。前記第1蒸発器は、前記電動作業車両の前後方向において、前記ドライヤの後方に配置される。

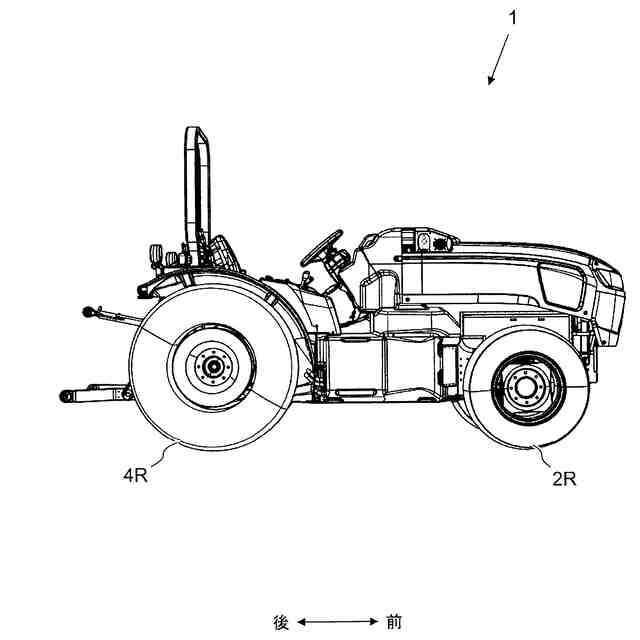

【選択図】図7
特許請求の範囲【請求項1】
電動作業車両であって、
フレームと、
前記フレームに支持され、複数の電池モジュールを収容する電池ハウジングと、
前記電池ハウジングに支持されたACコンプレッサと、
前記電池ハウジングの第1前面部分に取り付けられた凝縮器と、
前記ACコンプレッサおよび前記凝縮器に流体接続されたドライヤと、
前記電動作業車両の前後方向において、前記電池ハウジングの第2前面部分より前方に取り付けられた第1蒸発器と、を備え、
前記第1蒸発器は、前記電動作業車両の前後方向において、前記ドライヤの後方に配置された電動作業車両。
続きを表示(約 880 文字)【請求項2】
凝縮器ファンをさらに備え、
前記凝縮器ファンは、前記電池ハウジングの前記第1前面部分に取り付けられた請求項1に記載の電動作業車両。
【請求項3】
前記ACコンプレッサは、前記電動作業車両の前後方向において、前記電動作業車両のフロント車軸より前方に配置された請求項1に記載の電動作業車両。
【請求項4】
前記フレームは、フロントフレームを有し、
前記ACコンプレッサは、前記フロントフレームに取り付けられ、
前記フロントフレームは、前記電池ハウジングに取り付けられた請求項1に記載の電動作業車両。
【請求項5】
前記フロントフレームは、前記電動作業車両の上下方向において、前記電池ハウジングと前記電動作業車両のフロント車軸との間に取り付けられた請求項4に記載の電動作業車両。
【請求項6】
前記電動作業車両の上下方向において、前記第1蒸発器より下方に配置された第2蒸発器をさらに備え、
前記第2蒸発器は、前記電動作業車両の前後方向において、前記第1蒸発器より後方に配置され、
前記フロントフレームは、前記第2蒸発器を収容する請求項5に記載の電動作業車両。
【請求項7】
前記ACコンプレッサは、前記電動作業車両の左右方向において、前記フロントフレームの側壁の間に配置された請求項4に記載の電動作業車両。
【請求項8】
前記凝縮器は、前記電動作業車両の上下方向において、前記ACコンプレッサの上方に配置された請求項1に記載の電動作業車両。
【請求項9】
前記ドライヤは、前記電動作業車両の左右方向において、前記凝縮器の第1の側に配置された請求項1に記載の電動作業車両。
【請求項10】
前記ACコンプレッサの少なくとも一部は、前記電動作業車両の前後方向において、前記第1蒸発器より前方に配置された請求項1に記載の電動作業車両。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】

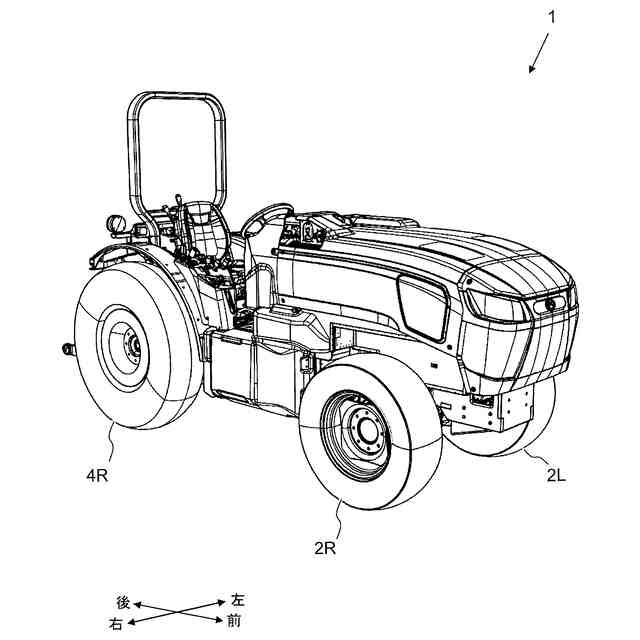

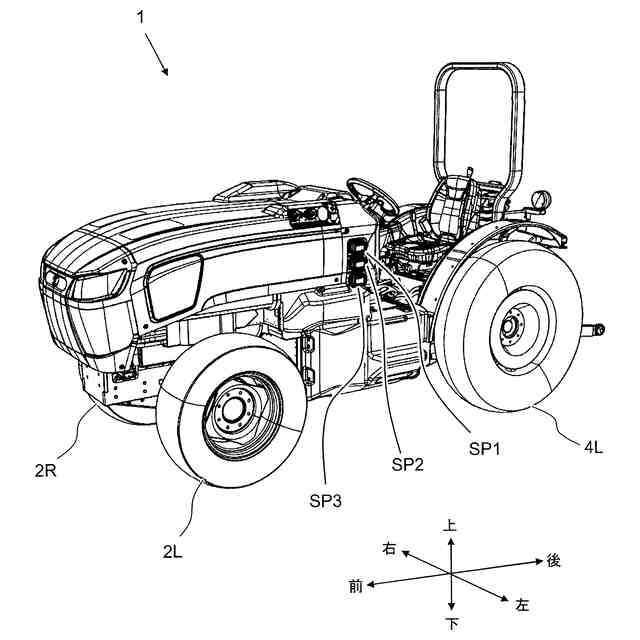

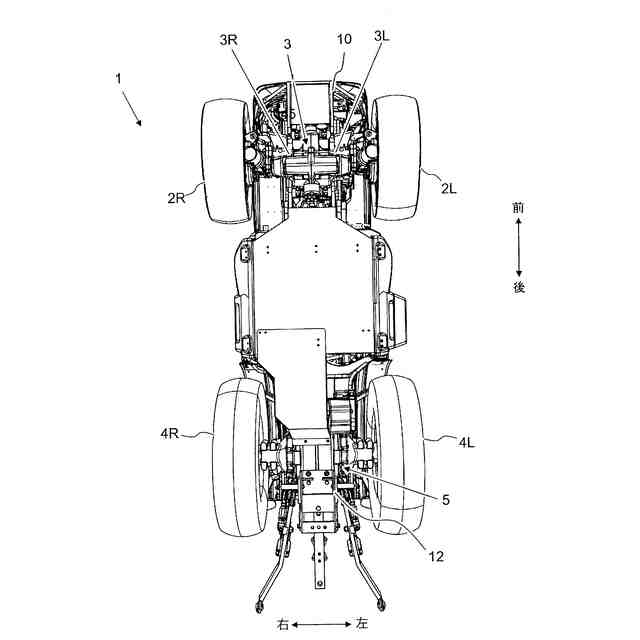

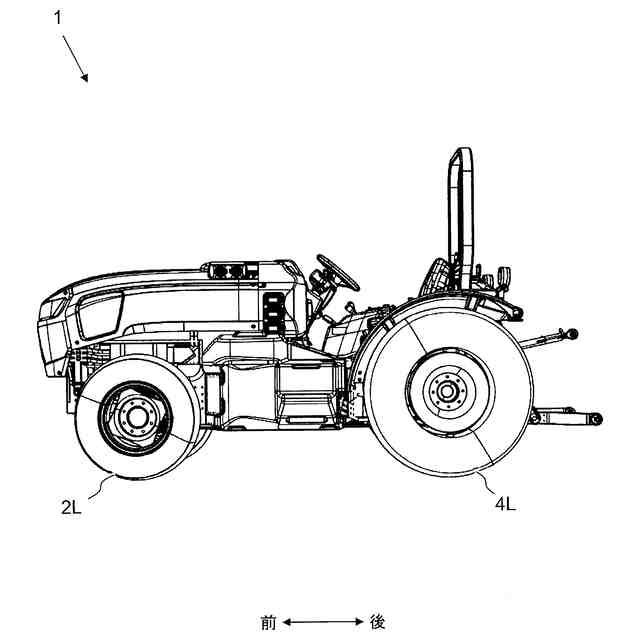

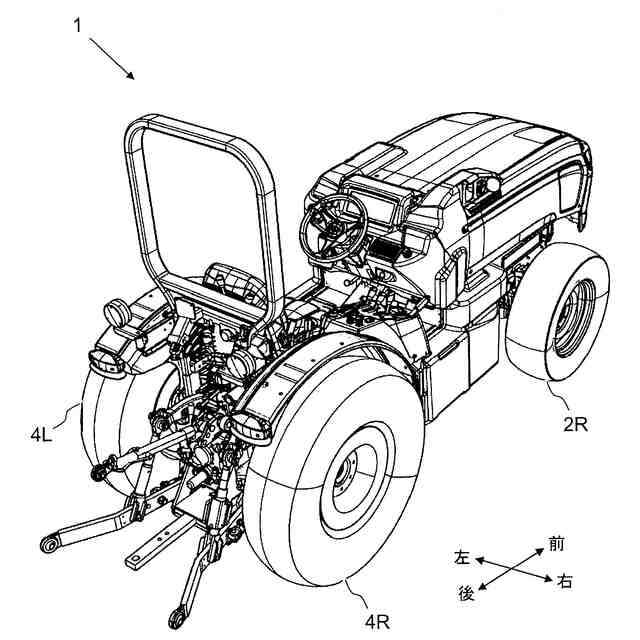

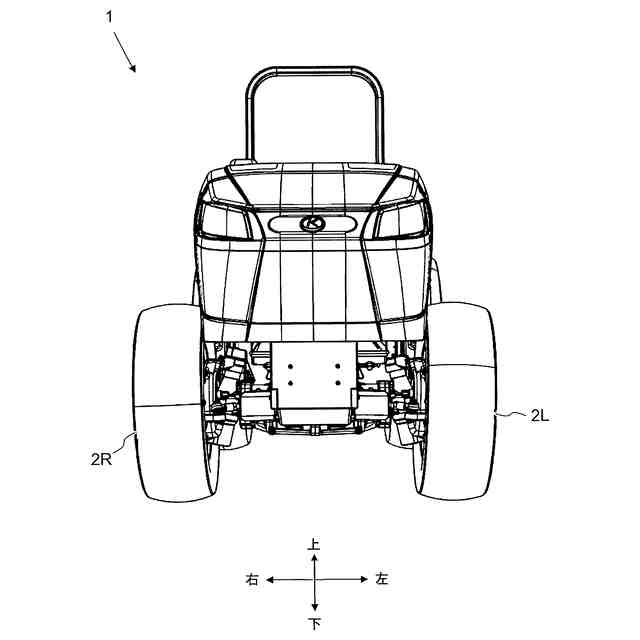

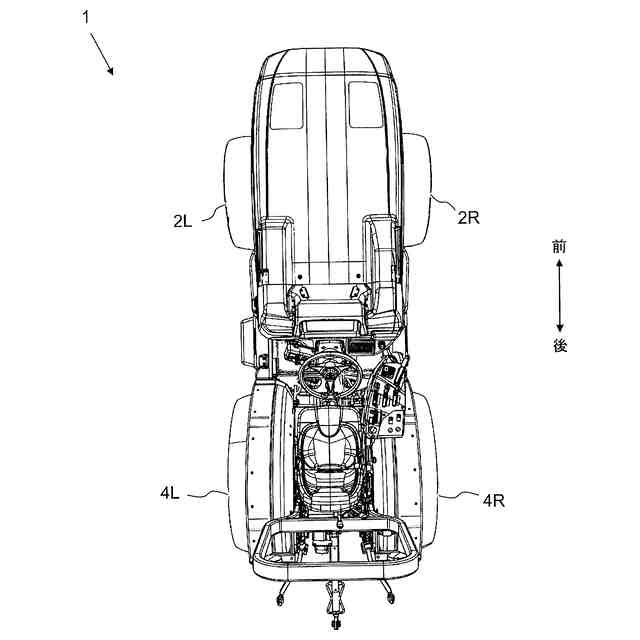

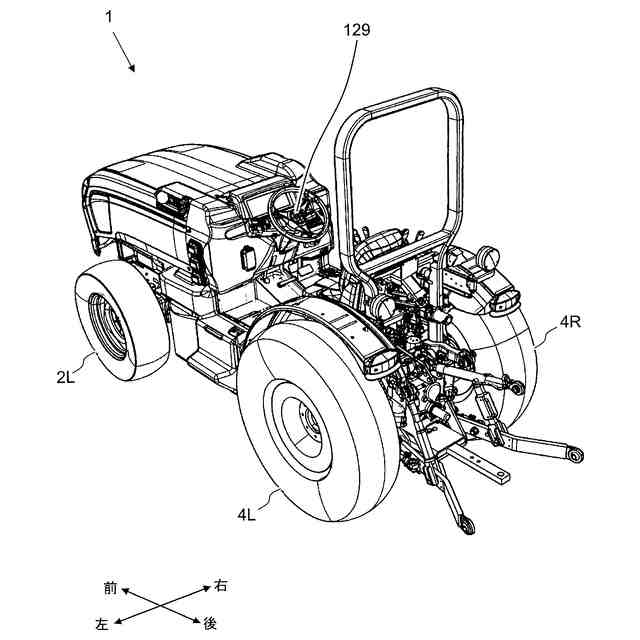

本発明は、電動トラクタなどの電動作業車両に関するものである。
続きを表示(約 1,000 文字)【背景技術】
【0002】
電気車両(EV)は、業界が内燃エンジンから電池システムで動く完全電動モータへと移行するにつれ、普及しつつある。
【発明の概要】
【発明が解決しようとする課題】
【0003】
本発明の好適な実施形態は、電動トラクタなどの電動作業車両を提供する。
【0004】
本発明の好適な実施形態は、電動作業車両を提供する。
【課題を解決するための手段】
【0005】
本発明の好適な実施形態に係る電動作業車両は、フレームと、前記フレームに支持され、複数の電池モジュールを収容する電池ハウジングと、前記電池ハウジングに支持されたACコンプレッサと、前記電池ハウジングの第1前面部分に取り付けられた凝縮器と、前記ACコンプレッサおよび前記凝縮器に流体接続されたドライヤと、前記電動作業車両の前後方向において、前記電池ハウジングの第2前面部分より前方に取り付けられた第1蒸発器と、を備え、前記第1蒸発器は、前記電動作業車両の前後方向において、前記ドライヤの後方に配置されている。
【0006】
本発明の好適な実施形態において、前記電動作業車両は、凝縮器ファンをさらに備え、前記凝縮器ファンは、前記電池ハウジングの前記第1前面部分に取り付けられている。
【0007】
本発明の好適な実施形態において、前記ACコンプレッサは、前記電動作業車両の前後方向において、前記電動作業車両のフロント車軸より前方に配置されている。
【0008】
本発明の好適な実施形態において、前記フレームは、フロントフレームを有し、前記ACコンプレッサは、前記フロントフレームに取り付けられ、前記フロントフレームは、前記電池ハウジングに取り付けられている。
【0009】
本発明の好適な実施形態において、前記フロントフレームは、前記電動作業車両の上下方向において、前記電池ハウジングと前記電動作業車両のフロント車軸との間に取り付けられている。
【0010】
本発明の好適な実施形態において、前記電動作業車両は、前記電動作業車両の上下方向において、前記第1蒸発器より下方に配置された第2蒸発器をさらに備え、前記第2蒸発器は、前記電動作業車両の前後方向において、前記第1蒸発器より後方に配置され、前記フロントフレームは、前記第2蒸発器を収容する。
(【0011】以降は省略されています)
