公開番号2025074983
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024186346
出願日2024-10-23
発明の名称電動作業車両
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類B60K 1/02 20060101AFI20250507BHJP(車両一般)
要約【課題】本発明の好適な実施形態は、EVトラクタ等の電動作業車両を提供する。
【解決手段】本発明の好適な実施形態に係る電動作業車両は、リアハウジングと、歯車装置を介して後輪を駆動するモータであって、リアハウジングに支持されているモータと、パワーテイクオフ(PTO)を駆動するPTOモータであって、リアハウジングに支持されているPTOモータと、を備える。PTOモータは、電動作業車両の前後方向において、モータよりも前方に位置する。
【選択図】図2
特許請求の範囲【請求項１】
電動作業車両であって、
リアハウジングと、
歯車装置を介して後輪を駆動するモータであって、前記リアハウジングに支持されているモータと、
パワーテイクオフ（ＰＴＯ）を駆動するＰＴＯモータであって、前記リアハウジングに支持されているＰＴＯモータと、を備え、
前記ＰＴＯモータは、前記電動作業車両の前後方向において、前記モータよりも前方に位置する、電動作業車両。
続きを表示（約 960 文字）【請求項２】
前記リアハウジングは、前記モータ及び前記ＰＴＯモータを収容し、
前記ＰＴＯモータは、前記リアハウジングの前壁に接続されている、請求項１に記載の電動作業車両。
【請求項３】
前記ＰＴＯは、ＰＴＯ入力軸を含み、
前記ＰＴＯ入力軸は、前記電動作業車両の上下方向において、前記モータの軸心よりも下方に位置する、請求項１に記載の電動作業車両。
【請求項４】
前記ＰＴＯ入力軸は、前記電動作業車両の前記上下方向において、前記ＰＴＯモータの軸心の上方に位置する、請求項３に記載の電動作業車両。
【請求項５】
前記ＰＴＯは、ＰＴＯ減速歯車を含み、
前記ＰＴＯモータは、前記ＰＴＯ減速歯車の直径よりも大きな直径を有する、請求項１に記載の電動作業車両。
【請求項６】
前記ＰＴＯは、ＰＴＯ出力軸を含み、
前記ＰＴＯモータの軸心は、前記電動作業車両の上下方向において、前記ＰＴＯ出力軸の軸心の下方にある、請求項１に記載の電動作業車両。
【請求項７】
前記ＰＴＯ入力軸は、前記電動作業車両の左右方向において、前記ＰＴＯモータの軸心からずれている、請求項３に記載の電動作業車両。
【請求項８】
電池ハウジングをさらに備え、
前記リアハウジングは、前記電池ハウジングの後面に接続されている、請求項１に記載の電動作業車両。
【請求項９】
前記ＰＴＯモータに接続されたインバータをさらに備え、
前記インバータは、前記電池ハウジングに取り付けられている、請求項８に記載の電動作業車両。
【請求項１０】
第２モータをさらに備え、
前記モータは第１モータであり、前記後輪は第１後輪であり、前記歯車装置は第１歯車装置であり、
前記第２モータは第２後輪を駆動するように構成され、前記ハウジングに支持され、
前記第２モータは、第２歯車装置に接続されて前記第２後輪を駆動し、
前記第１歯車装置及び前記第２歯車装置は、それぞれ独立に回転するように構成されている、請求項１に記載の電動作業車両。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電動トラクタなどの電動作業車両（ＥＶ）に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
電気車両（ＥＶ）は、内燃エンジンからバッテリーシステムで動く完全電動モータへと業界が移行するにつれて、普及しつつある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の好適な実施形態は、ＥＶトラクタ等の電動作業車両を提供する。
【０００４】
本発明の好適な実施形態は、電動作業車両を提供する。
【課題を解決するための手段】
【０００５】
本発明の好適な実施形態に係る電動作業車両は、リアハウジングと、歯車装置を介して後輪を駆動するモータであって、前記リアハウジングに支持されているモータと、パワーテイクオフ（ＰＴＯ）を駆動するＰＴＯモータであって、前記リアハウジングに支持されているＰＴＯモータと、を備える。前記ＰＴＯモータは、前記電動作業車両の前後方向において、前記モータよりも前方に位置する。
【０００６】
本開示の好適な実施形態によれば、電動作業車両を提供することが可能である。
【０００７】
本発明の上記および他の特徴、要素、ステップ、構成、特性、および利点は、添付図面を参照した本発明の好適な実施形態の以下の詳細な説明からより明らかになるであろう。
【図面の簡単な説明】
【０００８】

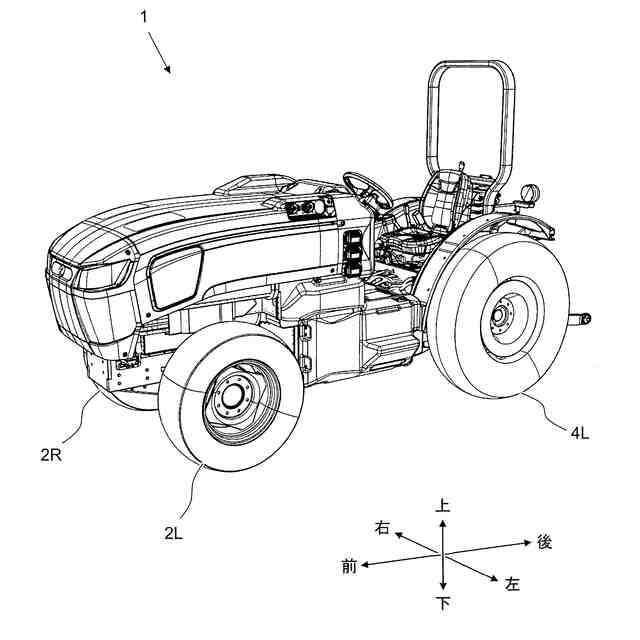

本発明の好適な実施形態に係る電動作業車両の左前方斜視図である。

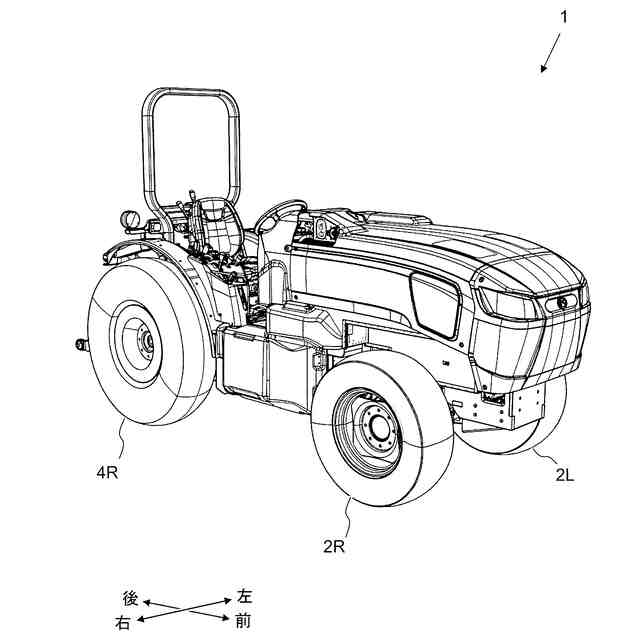

本発明の好適な実施形態に係る電動作業車両の右前方斜視図である。

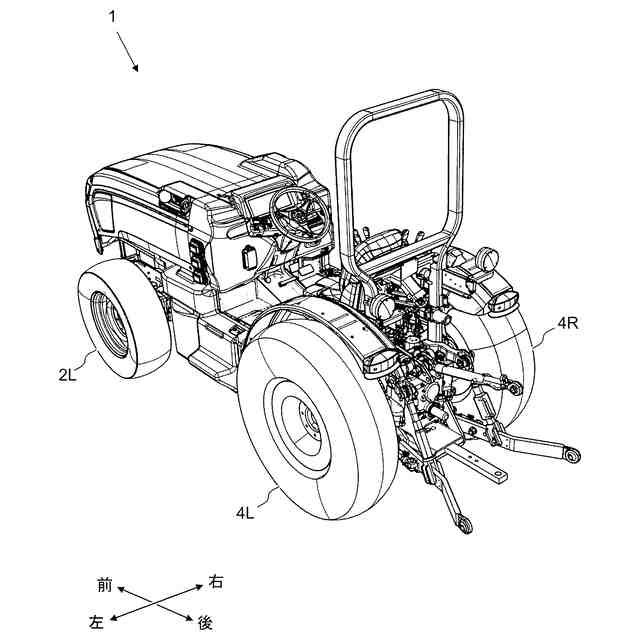

本発明の好適な実施形態に係る電動作業車両の左後方斜視図である。

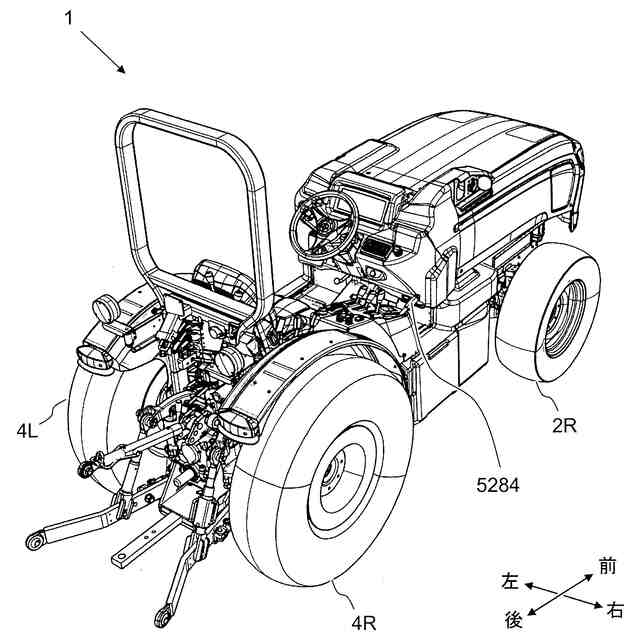

本発明の好適な実施形態に係る電動作業車両の右後方斜視図である。

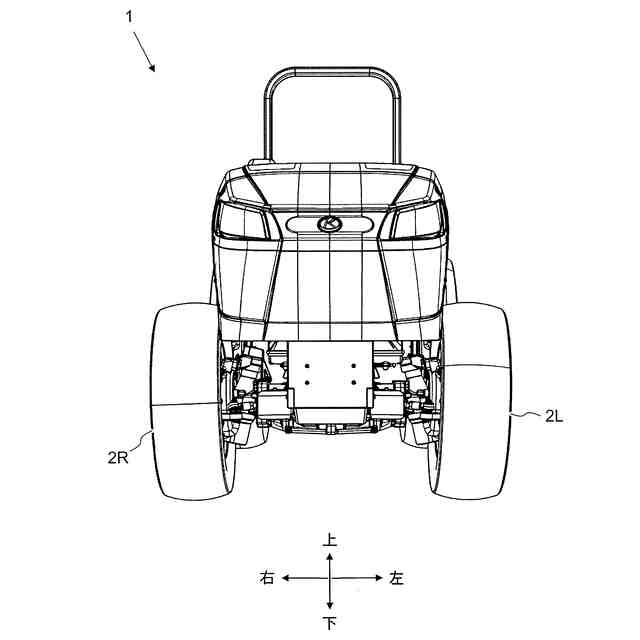

本発明の好適な実施形態に係る電動作業車両の正面図である。

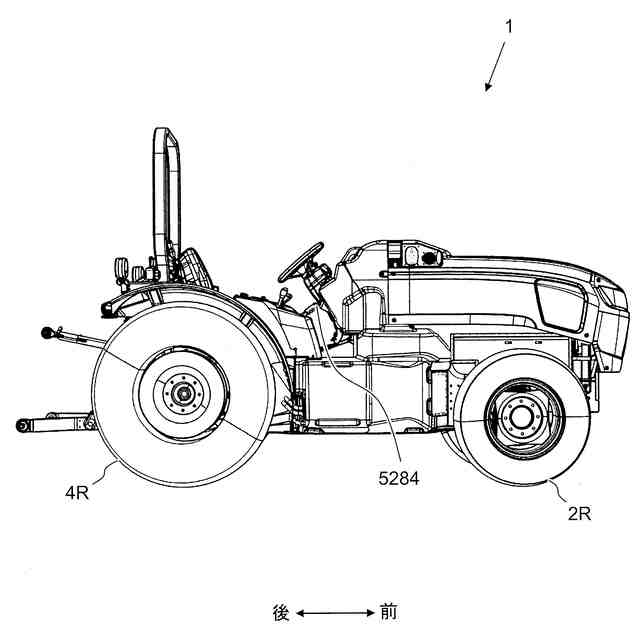

本発明の好適な実施形態に係る電動作業車両の右側面図である。
本発明の好適な実施形態に係る電動作業車両の左側面図である。

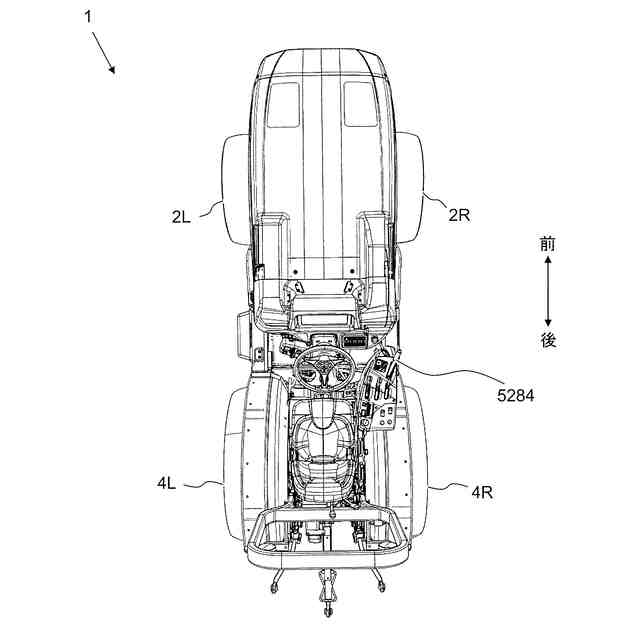

本発明の好適な実施形態に係る電動作業車両の上面図である。
本発明の好適な実施形態に係る電動作業車両の底面図である。
本発明の好適な実施形態に係る電動作業車両の底面図であり、説明のために特定の部材を省略している。
本発明の好適な実施形態に係る電動作業車両の中間フレーム、電池ハウジング、フロントフレーム、リアフレームの後方斜視図である。
本発明の好適な実施形態に係る電動作業車両の電池ハウジングとフロントフレームの後方斜視図である。
本発明の好適な実施形態に係る電池ハウジングの前方斜視図である。
本発明の好適な実施形態に係る電池ハウジングの左側面図である。
本発明の好適な実施形態に係る電池ハウジングの右側面図である。
本発明の好適な実施形態に係る電動作業車両の中間フレーム、電池ハウジング、フロントフレーム、リアフレームの左側面図である。
本発明の好適な実施形態に係る電動作業車両の中間フレーム、電池ハウジング、フロントフレーム、リアフレームの右側面図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部の一部を示す左上方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部の一部を示す右下方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部の一部を示す左下方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部の一部を示す上方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部歯車組立体（アセンブリ）の上方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部歯車組立体の後方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部歯車組立体の上方斜視図である。
本発明の好適な実施形態に係る、部分的に分解された電動作業車両の後部歯車組立体の下方斜視図である。
本発明の好適な実施形態に係る電動作業車両のリアモータの配置を示す後方斜視図である。
本発明の好適な実施形態に係る電動作業車両のリアモータの配置を示す右後方斜視図である。
本発明の好適な実施形態に係るリアフレームの上面図である。
本発明の好適な実施形態に係るリアフレームの底面図である。
本発明の好適な実施形態に係るリアフレームの正面図である。
本発明の好適な実施形態に係るリアフレームの右側面図である。
本発明の好適な実施形態に係るリアフレームの右斜視図である。
本発明の好適な実施形態に係るリアフレームの左側面図である。
本発明の好適な実施形態に係るリアフレームの左斜視図である。
本発明の好適な実施形態に係るリアフレームの背面図である。
本発明の好適な実施形態に係る油圧アセンブリの下方斜視図である。
本発明の好適な実施形態に係る油圧アセンブリの左上方斜視図である。
本発明の好適な実施形態に係るパーキングアセンブリおよびギヤシフティングアセンブリの構成部品の後方斜視図である。
本発明の好適な実施形態に係るパーキングアセンブリおよびギヤシフティングアセンブリの構成部品を示す前方斜視図である。
本発明の好適な実施形態に係るパーキングアセンブリおよびギヤシフティングアセンブリの構成部品の上方斜視図である。
本発明の好適な実施形態に係る電動作業車両のリアフレーム内に保持された構成部品の断面図である。
本発明の好適な実施形態に係るＰＴＯアセンブリの後方斜視図である。
本発明の好適な実施形態に係る電動作業車両のリアフレームの断面側面図である。
本発明の好適な実施形態に係る電動作業車両のリアフレームの断面上面図である。
本発明の好適な実施形態に係る電動作業車両のリアフレームの断面側面図である。
本発明の好適な実施形態に係る電動作業車両のリアフレームの断面正面図である。
本発明の好適な実施形態に係る電動作業車両のリアフレームにおける構成部品の一部を示す断面背面図である。
【発明を実施するための形態】
【０００９】
本発明の好適な実施形態に係る電動作業車両は、トラクタまたは他の農業用車両であってもよいが、任意の望ましいタイプの電動作業車両が、本発明の好適な実施形態に適用可能であり、本発明の好適な実施形態と共に使用可能である。
【００１０】
図１Ａ～図１Ｉは、本発明の好適な実施形態に係る電動作業車両１を示す。図１Ａおよび図１Ｂは、それぞれ車両１の左前端および右前端からの斜視図である。図１Ｃは、車両１の左後端から見た等角図である。図１Ｄは、車両１の右後端から見た等角図である。図１Ｅは車両１の正面図である。図１Ｆと図１Ｇは車両１の側面図である。図１Ｈと図１Ｉは、それぞれ車両１の上面図と底面図である。
（【００１１】以降は省略されています）
