公開番号2025075156
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186125
出願日2023-10-31
発明の名称光ケーブル
出願人住友電気工業株式会社
代理人弁理士法人信栄事務所
主分類G02B 6/44 20060101AFI20250508BHJP(光学)
要約【課題】良好な光学特性を維持しつつ防水性にも優れる光ケーブルを提供する。
【解決手段】光ケーブルは、複数の光ファイバユニットと、吸水材と、吸水テープと、シースと、を有する光ケーブルであって、前記吸水テープは前記シースの内側に配置されており、前記複数の光ファイバユニットと前記吸水材は、前記シースおよび前記吸水テープによって包まれた空間であるユニット収容部に収容されており、前記ユニット収容部は、ケーブル半径方向の1/2を境界として、前記境界よりもケーブル中心側にある中心部と、前記境界よりもケーブル外側にある周縁部と、を含み、前記光ケーブルの断面において、前記ユニット収容部の断面積に対する前記ユニット収容部に配置された前記吸水材の断面積の割合が9%未満であり、前記中心部の断面積に対する前記中心部に配置された前記吸水材の断面積の割合が3%以上である。
【選択図】図1
特許請求の範囲【請求項１】
複数の光ファイバユニットと、吸水材と、吸水テープと、シースと、を有する光ケーブルであって、
前記吸水テープは前記シースの内側に配置されており、
前記複数の光ファイバユニットと前記吸水材は、前記シースおよび前記吸水テープによって包まれた空間であるユニット収容部に収容されており、
前記ユニット収容部は、ケーブル半径方向の１／２を境界として、前記境界よりもケーブル中心側にある中心部と、前記境界よりもケーブル外側にある周縁部と、を含み、
前記光ケーブルの断面において、前記ユニット収容部の断面積に対する前記ユニット収容部に配置された前記吸水材の断面積の割合が９％未満であり、
前記中心部の断面積に対する前記中心部に配置された前記吸水材の断面積の割合が３％以上である、光ケーブル。
続きを表示（約 360 文字）【請求項２】
前記ユニット収容部の外径が３０ｍｍ以下である、請求項１に記載の光ケーブル。
【請求項３】
前記中心部の断面積に対する前記中心部に配置された前記吸水材の断面積の割合が５％以上である、請求項１または請求項２に記載の光ケーブル。
【請求項４】
前記中心部の断面積に対する前記中心部に配置された前記吸水材の断面積の割合が、前記ユニット収容部の断面積に対する前記ユニット収容部に配置された前記吸水材の断面積の割合よりも大きい、請求項１または請求項２に記載の光ケーブル。
【請求項５】
前記ユニット収容部の断面積に対する前記複数の光ファイバユニットの断面積の和の割合である実装密度が、４０％以上５０％以下である、請求項１または請求項２に記載の光ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光ケーブルに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、吸水材を使用して防水性を高めた光ケーブルが知られている。特許文献１はファイバユニットの外部および内部に止水材が配置された光ケーブルを開示している。特許文献２は収容溝の内部に吸水加工が施された光ケーブルを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－８８５４２号公報
特開２０１６－７５８１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
光ケーブルにはより高い防水性が求められるようになっている。例えばケーブル内部に配置する吸水材の量を多くすれば防水性を高めることができるが、吸水材の量が過度に多くなると実装密度が高くなり、光学特性が悪化するおそれがある。
【０００５】
本開示は、良好な光学特性を維持しつつ、防水性にも優れる光ケーブルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の光ケーブルは、複数の光ファイバユニットと、吸水材と、吸水テープと、シースと、を有する光ケーブルであって、
前記吸水テープは前記シースの内側に配置されており、
前記複数の光ファイバユニットと前記吸水材は、前記シースおよび前記吸水テープによって包まれた空間であるユニット収容部に収容されており、
前記ユニット収容部は、ケーブル半径方向の１／２を境界として、前記境界よりもケーブル中心側にある中心部と、前記境界よりもケーブル外側にある周縁部と、を含み、
前記光ケーブルの断面において、前記ユニット収容部の断面積に対する前記ユニット収容部に配置された前記吸水材の断面積の割合が９％未満であり、
前記中心部の断面積に対する前記中心部に配置された前記吸水材の断面積の割合が３％以上である。
【発明の効果】
【０００７】
本開示によれば、良好な光学特性を維持しつつ、防水性にも優れる光ケーブルを提供できる。
【図面の簡単な説明】
【０００８】

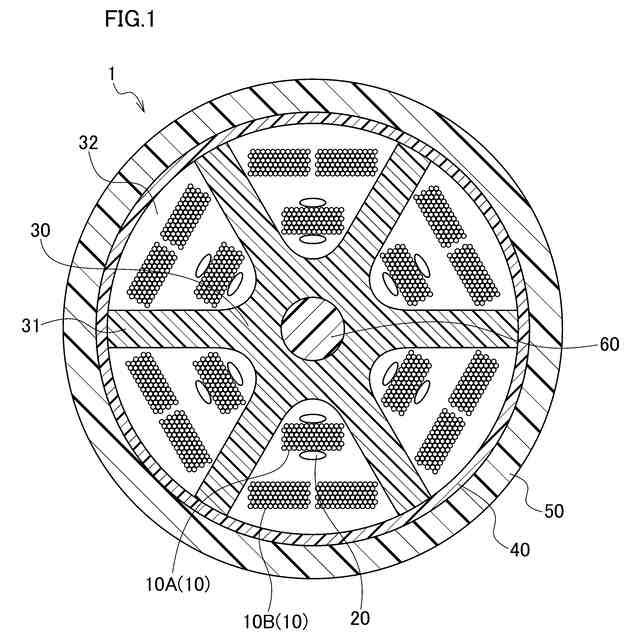

図１は、本開示の一実施形態に係る光ケーブル１の断面図である。

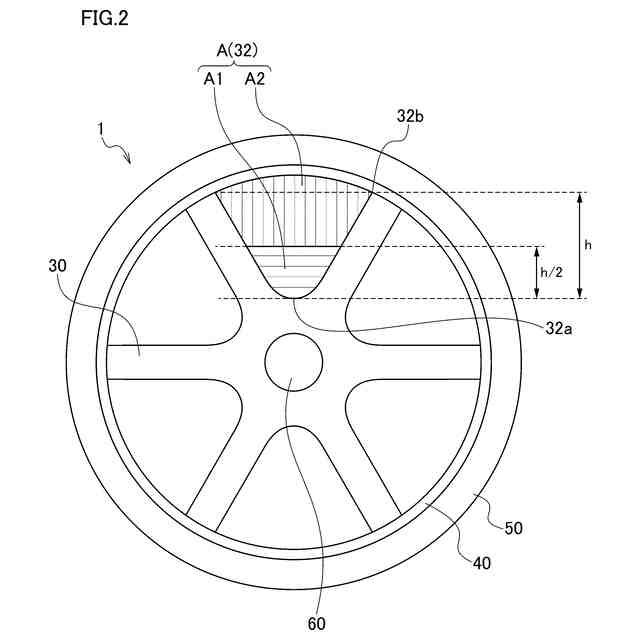

図２は、光ケーブル１のユニット収容部の中心部を説明するための断面図である。

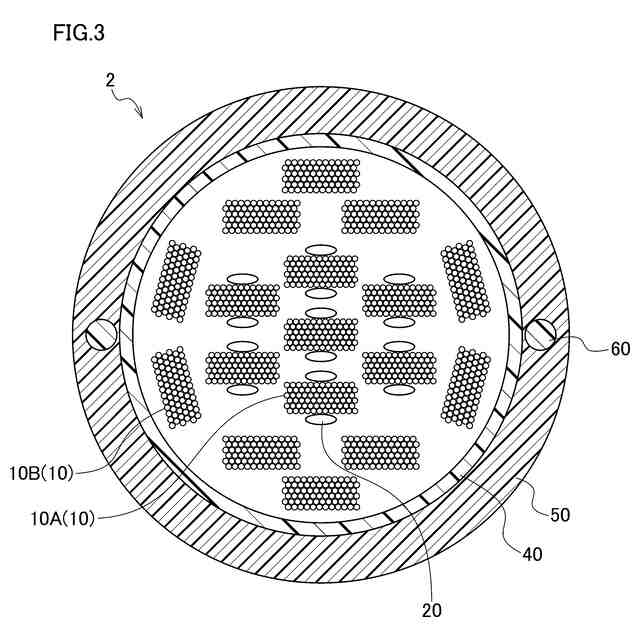

図３は、本開示の別の実施形態に係る光ケーブル２の断面図である。
図４は、光ケーブル２のユニット収容部の中心部を説明するための断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示の光ケーブルは、
（１）複数の光ファイバユニットと、吸水材と、吸水テープと、シースと、を有する光ケーブルであって、
前記吸水テープは前記シースの内側に配置されており、
前記複数の光ファイバユニットと前記吸水材は、前記シースおよび前記吸水テープによって包まれた空間であるユニット収容部に収容されており、
前記ユニット収容部は、ケーブル半径方向の１／２を境界として、前記境界よりもケーブル中心側にある中心部と、前記境界よりもケーブル外側にある周縁部と、を含み、
前記光ケーブルの断面において、前記ユニット収容部の断面積に対する前記ユニット収容部に配置された前記吸水材の断面積の割合が９％未満であり、
前記中心部の断面積に対する前記中心部に配置された前記吸水材の断面積の割合が３％以上である。
【００１０】
当該構成によれば、ユニット収容部の断面積に対する吸水材の割合が９％未満であることで、実装密度が高くなりすぎず、光学特性を良好に維持することができる。また、中心部に浸入した水は、ユニット収容部の外側に配置された吸水テープで止水することは難しいが、中心部に配置された吸水材の割合が３％以上であることで、防水性にも優れる。
（【００１１】以降は省略されています）
