公開番号2025075547
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186793
出願日2023-10-31
発明の名称毛髪乾燥機
出願人シャープ株式会社
代理人弁理士法人WisePlus
主分類A45D 20/14 20060101AFI20250508BHJP(手持品または旅行用品)
要約【課題】新たな態様で使用可能な毛髪乾燥機を提供する。
【解決手段】毛髪乾燥機は、自立可能に構成されている。

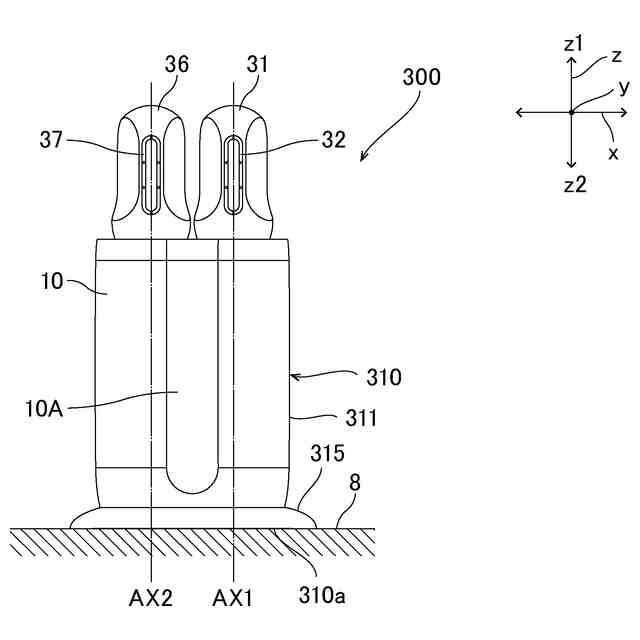

【選択図】図45

特許請求の範囲【請求項１】
自立可能に構成された、毛髪乾燥機。
続きを表示（約 920 文字）【請求項２】
吸気口及び吹出口を備えた細長形状のドライヤ本体を備え、
前記ドライヤ本体は、前記ドライヤ本体の長手方向の一方側に接地面を有する、請求項１に記載の毛髪乾燥機。
【請求項３】
前記吸気口及び前記吹出口のうちの少なくとも一方が前記ドライヤ本体の長手方向に開口している、請求項２に記載の毛髪乾燥機。
【請求項４】
前記吸気口及び前記吹出口の両方が、前記ドライヤ本体の長手方向の他方側部分に設けられている、請求項２に記載の毛髪乾燥機。
【請求項５】
前記ドライヤ本体は、基部と、前記基部に接続され、前記接地面を有する台部とを有する、請求項２に記載の毛髪乾燥機。
【請求項６】
前記接地面は、前記ドライヤ本体の長手方向から視た際に、前記基部の前記台部側の端部が位置する領域以外に位置する部分を有する、請求項５に記載の毛髪乾燥機。
【請求項７】
前記接地面は、前記基部の前記台部側の端部の前記ドライヤの長手方向から視た際の投影面積よりも大きな面積を有する、請求項５に記載の毛髪乾燥機。
【請求項８】
前記ドライヤ本体の長手方向に対して垂直な垂直方向の一方側に吹出風を吹出可能に構成されており、
前記ドライヤ本体の長手方向から視た際に、前記垂直方向において、前記接地面の図心が前記基部の重心よりも前記垂直方向の他方側に位置している、請求項５に記載の毛髪乾燥機。
【請求項９】
前記台部が前記基部に対して前記ドライヤ本体の長手方向に延びる回転軸を中心として回転可能に設けられている、請求項５に記載の毛髪乾燥機。
【請求項１０】
前記ドライヤ本体の長手方向に対して垂直な垂直方向の一方側に吹出風を吹出可能に構成されており、
前記回転軸を中心に前記台部を回転させた少なくともひとつの姿勢において、前記ドライヤ本体の長手方向から視た際に、前記垂直方向において、前記接地面の図心が前記基部の重心よりも前記垂直方向の他方側に位置する、請求項９に記載の毛髪乾燥機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
以下の開示は、毛髪乾燥機に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
例えば特許文献１には、毛髪乾燥機としてヘアドライヤの一例が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１３－５１４１１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
毛髪乾燥機には、種々の態様で使用可能なことが求められている。
本開示は、新たな態様で使用可能な毛髪乾燥機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の毛髪乾燥機は、自立可能である。
【発明の効果】
【０００６】
本開示によれば、新たな態様で使用可能な毛髪乾燥機を提供することができる。
【図面の簡単な説明】
【０００７】

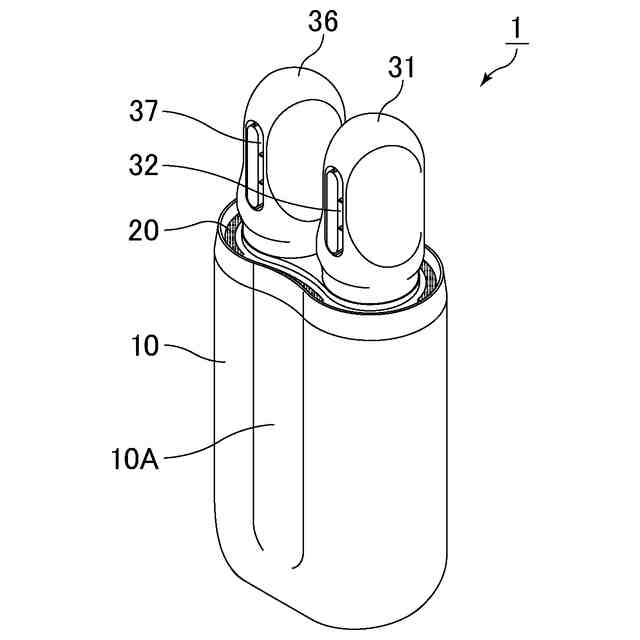

実施形態１の毛髪乾燥機の構造を示す斜視図である。

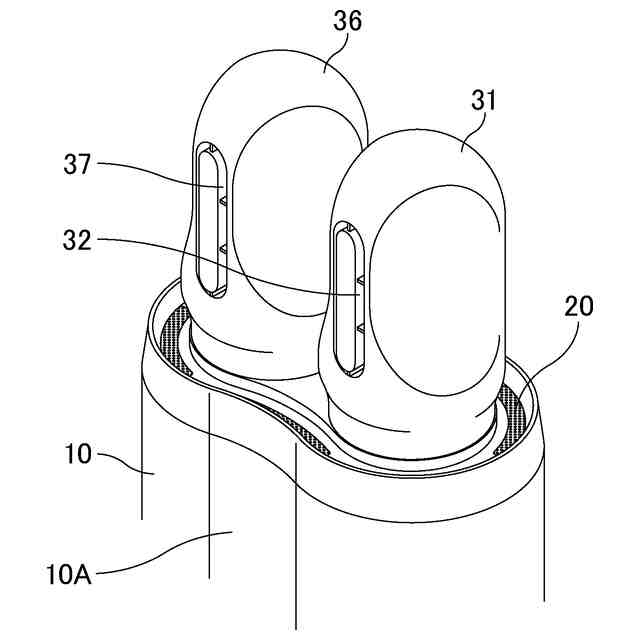

実施形態１の毛髪乾燥機の吹出口を拡大して示す斜視図である。
実施形態１の毛髪乾燥機の構造を示す正面図である。

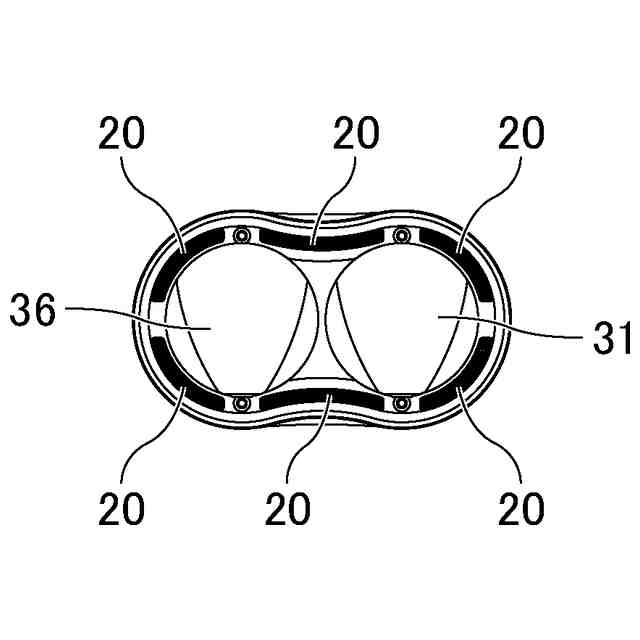

実施形態１の毛髪乾燥機の構造を示す上面図である。

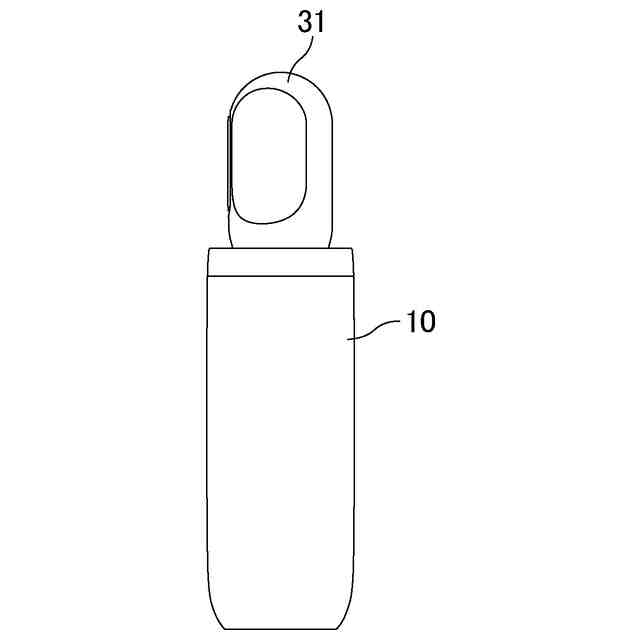

実施形態１の毛髪乾燥機の構造を示す側面図である。

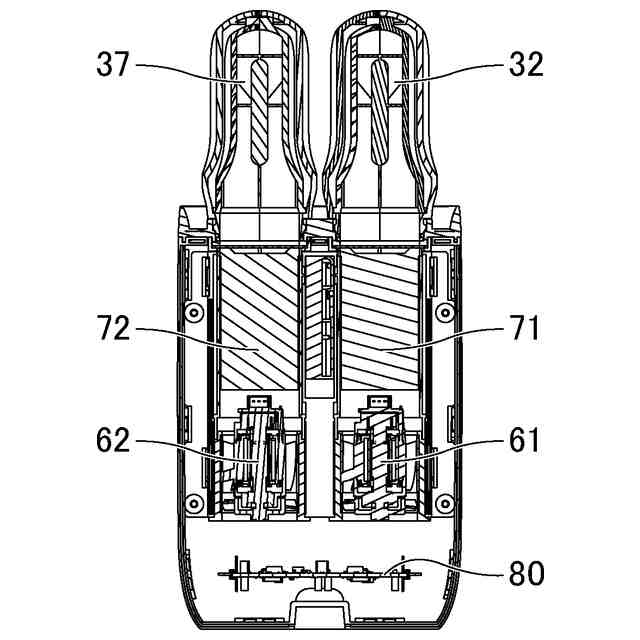

正面から見たときの実施形態１の毛髪乾燥機の断面図である。

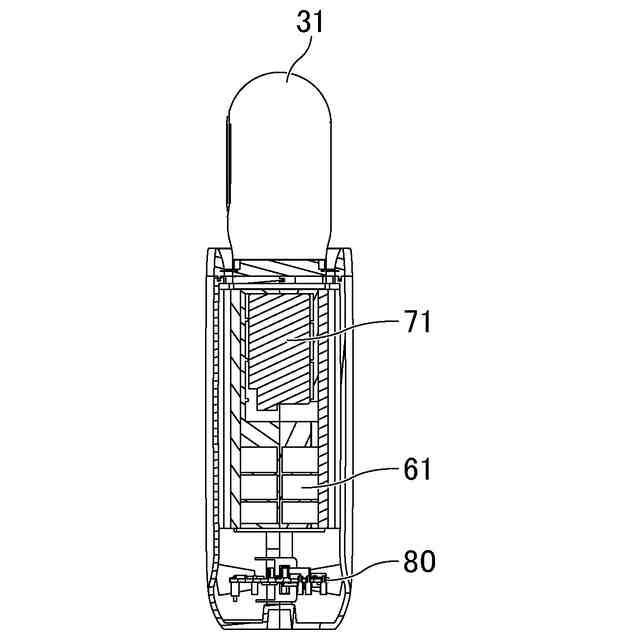

側面から見たときの実施形態１の毛髪乾燥機の断面図である。

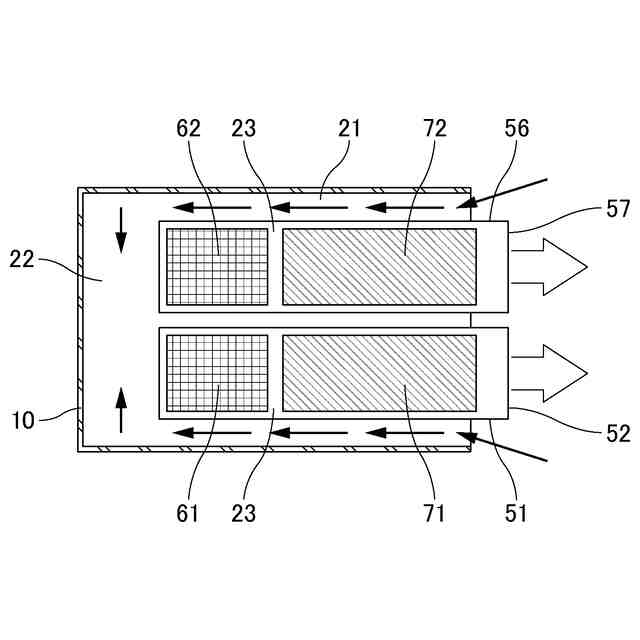

実施形態１の毛髪乾燥機内部の風路を模式的に示す断面図である。
吹出口を構成するアタッチメントが取り外された状態の実施形態１の毛髪乾燥機を示す斜視図である。
実施形態１の毛髪乾燥機１をスタンド上に載置した状態を示す斜視図である。
実施形態１の毛髪乾燥機１をスタンド上に載置した状態を示す上面図である。
スタンドと電源コードの接続を示す斜視図である。
実施形態１の毛髪乾燥機１と電源コードとを直接接続した状態を示す斜視図である。
電源コードに操作部が設けられた構成を示す斜視図である。
実施形態２の毛髪乾燥機の構造を示す斜視図である。
図１５に示した吹出アタッチメントを拡大して示した図である。
実施形態３の毛髪乾燥機１の構造を示す正面図である。
実施形態３の毛髪乾燥機１の構造を示す上面図である。
正面から見たときの実施形態３の毛髪乾燥機の断面図である。
側面から見たときの実施形態３の毛髪乾燥機の断面図である。
気筒を支持する支持部材の構造を示す斜視図である。
実施形態４の毛髪乾燥機１の構造を示す正面図である。
実施形態４の毛髪乾燥機１の構造を示す上面図である。
正面から見たときの実施形態４の毛髪乾燥機の断面図である。
側面から見たときの実施形態４の毛髪乾燥機の断面図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
吹出口を覆うキャップ部材の開口パターンの例を示す平面模式図である。
実施形態５の内部の風路を模式的に示す断面図である。
実施形態６の毛髪乾燥機について吹出アタッチメントの断面を上方から見たときの図である。
実施形態６の毛髪乾燥機のドライヤ本体の上面を示す図である。
実施形態６の毛髪乾燥機内部の風路を模式的に示す断面図である。
実施形態７の毛髪乾燥機の構造を示す斜視図である。
実施形態７の毛髪乾燥機内部の風路を模式的に示す断面図である。
実施形態８の毛髪乾燥機の吹出口を拡大して示す斜視図である。
実施形態９の毛髪乾燥機内部の風路を模式的に示す断面図である。
実施形態１０の毛髪乾燥機の構造を示す側面図である。
実施形態１１の毛髪乾燥機の構造を示す正面図である。
実施形態１３の毛髪乾燥機の構造を示す側面図である。
実施形態１３の毛髪乾燥機の裏面図である。
実施形態１３の変形例１に係る毛髪乾燥機の裏面図である。
実施形態１３の変形例２に係る毛髪乾燥機の裏面図である。
実施形態１３の変形例３に係る毛髪乾燥機の裏面図である。
スライド部材を収納した状態の実施形態１４の毛髪乾燥機の側面図である。
スライド部材を繰り出した状態の実施形態１４の毛髪乾燥機の側面図である。
実施形態１５の毛髪乾燥機の側面図である。
スタンドが閉じられた状態の実施形態１６の毛髪乾燥機の側面図である。
スタンドが開けられた状態の実施形態１６の毛髪乾燥機の側面図である。
スタンドが閉じられた状態の実施形態１６の変形例４の毛髪乾燥機の側面図である。
スタンドが開けられた状態の実施形態１６の変形例４の毛髪乾燥機の側面図である。
【発明を実施するための形態】
【０００８】
以下、本開示に係る毛髪乾燥機の実施形態について、図面を参照しながら説明する。図中、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
本開示において、「毛髪乾燥機」とは、人や動物の毛髪（例えば頭髪）等の乾燥対象物に対して風を吹き付けることにより乾燥対象物を乾燥可能な機器全般を意味するものとする。毛髪乾燥機が吹き出す風の温度は特に限定されない。毛髪乾燥機は、例えば、冷風を吹出すものであってもよいし、加熱された温風を吹き出すものであってもよい。毛髪乾燥機には、乾燥機能と共に、乾燥機能以外の機能を有する機器が含まれる。例えば、毛髪乾燥機は、帯電粒子を含む低温の風を吹き付けることにより肌や頭皮等に美容効果を与える機能を有していてもよい。以下では、「毛髪乾燥機」を単に「ドライヤ」ともいう。
【００１０】
（実施形態１）
図１～図７は、実施形態１の毛髪乾燥機の構造を示す図である。これらのうち、図１は斜視図であり、図２は吹出口を拡大して示す斜視図であり、図３は正面図であり、図４は上面図であり、図５は側面図であり、図６は正面から見たときの断面図であり、図７は、側面から見たときの断面図である。なお、説明の便宜上、毛髪乾燥機１の向きについて、ドライヤ本体の長手方向に沿った辺を有し、かつ広い方の面（図３に示された面）を「正面」と称し、ドライヤ本体の長手方向に沿った辺を有さず、かつ吹出口側の面（図４に示された面）を「上面」と称し、ドライヤ本体の長手方向に沿った辺を有さず、かつ吸気口及び吹出口の無い面を「底面」と称し、ドライヤ本体の長手方向に沿った辺を有し、かつ狭い方の面（図５に示された面）を「側面」と称する。
（【００１１】以降は省略されています）
