公開番号2025075915
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187426
出願日2023-11-01
発明の名称無線タグ読取装置およびプログラム
出願人東芝テック株式会社
代理人弁理士法人酒井国際特許事務所
主分類G07G 1/00 20060101AFI20250508BHJP(チェック装置)
要約【課題】ショッピングカートに載置された複数の買い物カゴにそれぞれ投入された商品に付された無線タグを、一括して読み取ることができる無線タグ読取装置およびプログラムを提供する。
【解決手段】無線タグ読取装置は、自身の識別情報を含むRFIDタグ(無線タグ)が付された商品が投入された買い物カゴを、ショッピングカートの上段または下段に載置した状態で、ショッピングカートを収容して識別情報を読み取るものであって、識別情報を読み取るアンテナの位置を、ショッピングカートの上段から下段に亘って移動させるアンテナ移動制御部(移動制御部)と、アンテナ移動制御部が、アンテナを上下方向に移動させながら、アンテナが照射する電波に対するRFIDタグからの応答波を読み取る無線タグ読取部(読取部)と、応答波が含む識別情報に基づく商品登録情報を、商品の決済を行う会計装置に出力する商品登録ファイル出力部(出力部)と、を備える。
【選択図】図10
特許請求の範囲【請求項１】
自身の識別情報を記録した無線タグが付された商品が投入された買い物カゴを、ショッピングカートの上段または下段に載置した状態で、当該ショッピングカートを収容して、前記識別情報を読み取る無線タグ読取装置であって、
前記識別情報を読み取るアンテナの位置を、前記ショッピングカートの上段から下段に亘って移動させる移動制御部と、
前記移動制御部が、前記アンテナを上下方向に移動させながら、前記アンテナが照射する電波に対する前記無線タグからの応答波を読み取る読取部と、
前記読取部が読み取った応答波が含む前記識別情報に基づく商品登録情報を、商品の決済を行う会計装置に対して出力する出力部と、
を備える無線タグ読取装置。
続きを表示（約 1,200 文字）【請求項２】
前記ショッピングカートの上段または下段に、商品または買い物カゴが載置されているかを判定する判定部と、
前記判定部が、商品または買い物カゴが載置されていると判定した範囲に応じて、前記アンテナの移動範囲を設定する設定部と、を更に備える、
請求項１に記載の無線タグ読取装置。
【請求項３】
自身の識別情報を記録した無線タグが付された商品が投入された買い物カゴを、ショッピングカートの上段または下段に載置した状態で、当該ショッピングカートを収容して、前記識別情報を読み取る無線タグ読取装置であって、
前記ショッピングカートの上段および下段に載置される前記買い物カゴに向けて設置されて、前記識別情報を読み取る複数のアンテナが照射する電波に対する前記無線タグからの応答波を読み取る読取部と、
前記読取部が読み取った応答波が含む前記識別情報に基づく商品登録情報を、商品の決済を行う会計装置に対して出力する出力部と、
を備える無線タグ読取装置。
【請求項４】
前記ショッピングカートの上段または下段に、商品または買い物カゴが載置されているかを判定する判定部と、
前記判定部が、商品または買い物カゴが載置されていると判定した範囲に応じて、前記複数のアンテナの中から、前記無線タグからの応答波を読み取るアンテナを選択する選択部と、を更に備える、
請求項３に記載の無線タグ読取装置。
【請求項５】
自身の識別情報を記録した無線タグが付された商品が投入された買い物カゴを、ショッピングカートの上段または下段に載置した状態で、当該ショッピングカートを収容して、前記識別情報を読み取る無線タグ読取装置を制御するコンピュータを、
前記識別情報を読み取るアンテナの位置を、前記ショッピングカートの上段から下段に亘って移動させる移動制御部と、
前記移動制御部が、前記アンテナを上下方向に移動させながら、前記アンテナが照射する電波に対する前記無線タグからの応答波を読み取る読取部と、
前記読取部が読み取った応答波が含む前記識別情報に基づく商品登録情報を、商品の決済を行う会計装置に対して出力する出力部と、
して機能させるプログラム。
【請求項６】
自身の識別情報を記録した無線タグが付された商品が投入された買い物カゴを、ショッピングカートの上段または下段に載置した状態で、当該ショッピングカートを収容して、前記識別情報を読み取る無線タグ読取装置を制御するコンピュータを、
前記識別情報を読み取る複数のアンテナが照射する電波に対する前記無線タグからの応答波を読み取る読取部と、
前記読取部が読み取った応答波が含む前記識別情報に基づく商品登録情報を、商品の決済を行う会計装置に対して出力する出力部と、
して機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、無線タグ読取装置およびプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、ショッピングカートに収容された商品に付された無線タグを読み取る無線タグ読取装置が知られている（例えば、特許文献１）。
【０００３】
特許文献１に開示された無線タグ読取装置には、複数のアンテナを用いて、ショッピングカートに収容された商品に付された無線タグを一括して読み取ることが記載されている。
【０００４】
しかしながら、特許文献１は、複数のアンテナをどのように設置するのか、具体的な無線タグ読取装置の構成について開示していない。例えば、ショッピングカートには、複数の買い物カゴを載置することができるため、買い物カゴに投入された商品に付された無線タグを一括して読み取るための具体的な無線タグ読取装置の構成を明確にする必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、ショッピングカートに載置された複数の買い物カゴにそれぞれ投入された商品に付された無線タグを、一括して読み取ることができる無線タグ読取装置およびプログラムを提供することである。
【課題を解決するための手段】
【０００６】
実施形態の無線タグ読取装置は、自身の識別情報を記録した無線タグが付された商品が投入された買い物カゴを、ショッピングカートの上段または下段に載置した状態で、当該ショッピングカートを収容して、識別情報を読み取るものであって、移動制御部と、読取部と、出力部とを備える。移動制御部は、識別情報を読み取るアンテナの位置を、ショッピングカートの上段から下段に亘って移動させる。読取部は、移動制御部が、アンテナを上下方向に移動させながら、アンテナが照射する電波に対する無線タグからの応答波を読み取る。出力部は、読取部が読み取った応答波が含む識別情報に基づく商品登録情報を、商品の登録および決済を行う会計装置に対して出力する。
【図面の簡単な説明】
【０００７】
図１は、第１の実施形態の無線タグ読取装置の使用方法を説明する第１の図である。
図２は、第１の実施形態の無線タグ読取装置の使用方法を説明する第２の図である。

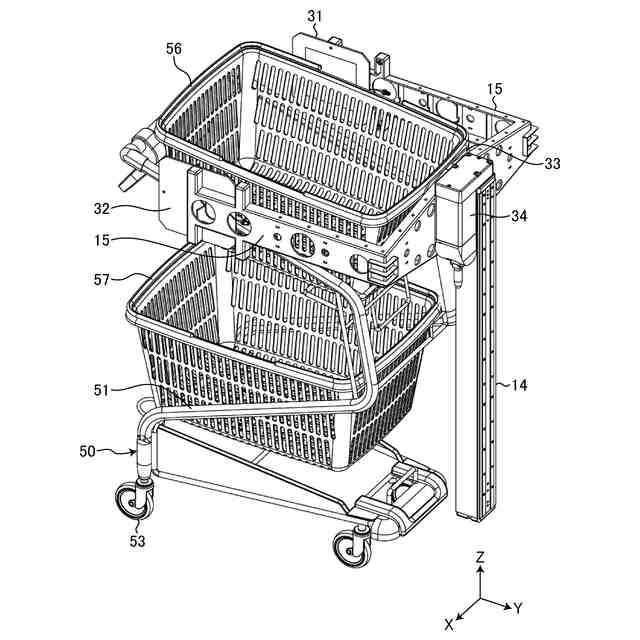

図３は、第１の実施形態の無線タグ読取装置が備えるアンテナの概略構造を示す第１の図である。

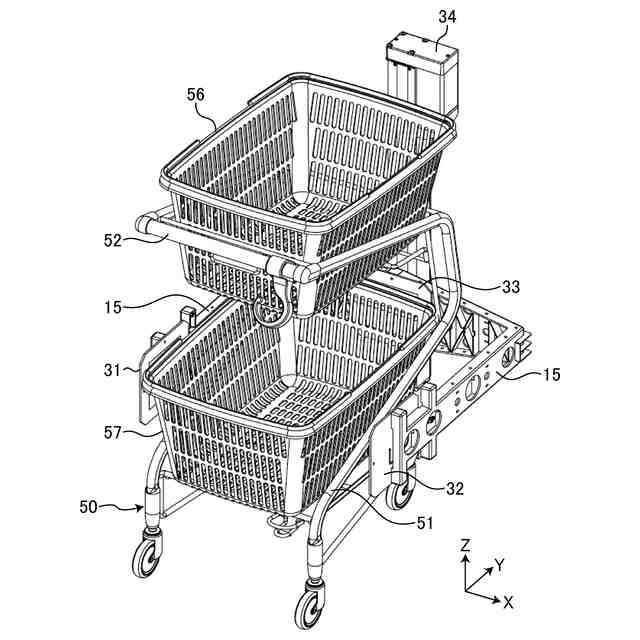

図４は、第１の実施形態の無線タグ読取装置が備えるアンテナの概略構造を示す第２の図である。
図５は、第１の実施形態の無線タグ読取装置が備えるアンテナの概略構造を示す第３の図である。

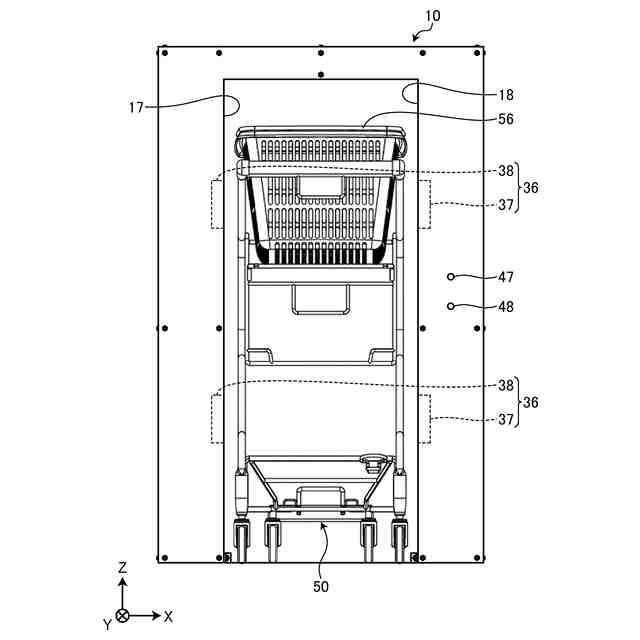

図６は、第１の実施形態の無線タグ読取装置が備える買い物カゴまたは商品の検出機能の一例を示す第１の図である。

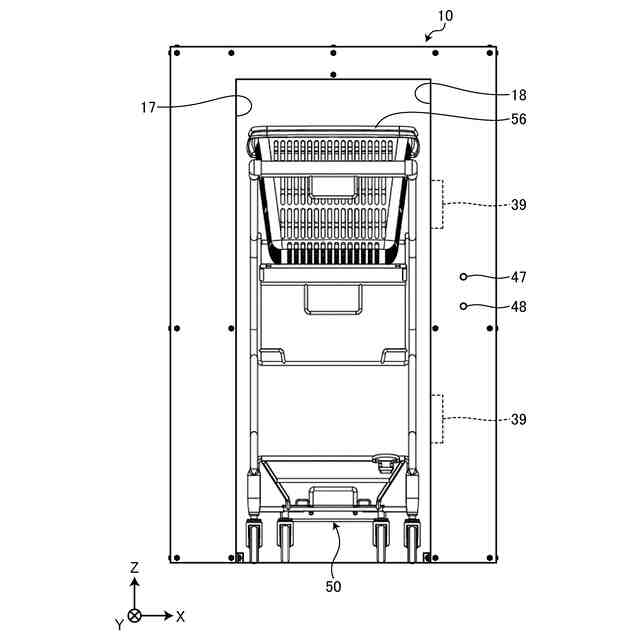

図７は、第１の実施形態の無線タグ読取装置が備える買い物カゴまたは商品の検出機能の一例を示す第２の図である。

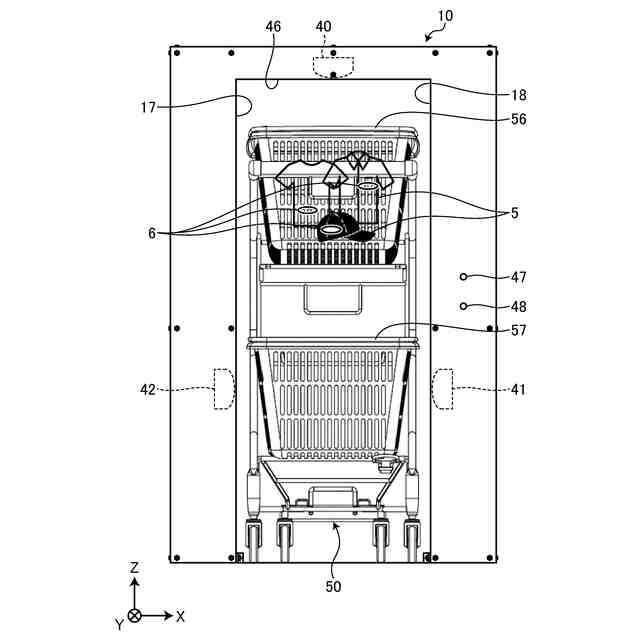

図８は、第１の実施形態の無線タグ読取装置が備える買い物カゴまたは商品の検出機能の一例を示す第３の図である。

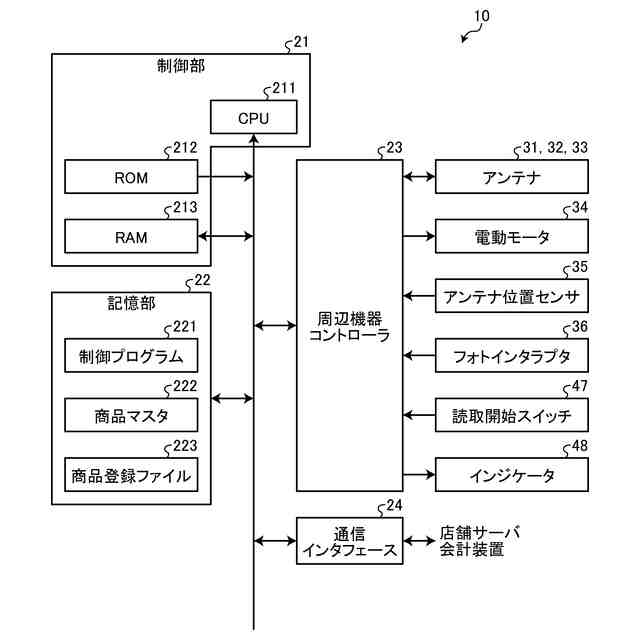

図９は、第１の実施形態の無線タグ読取装置のハードウェア構成の一例を示すハードウェアブロック図である。

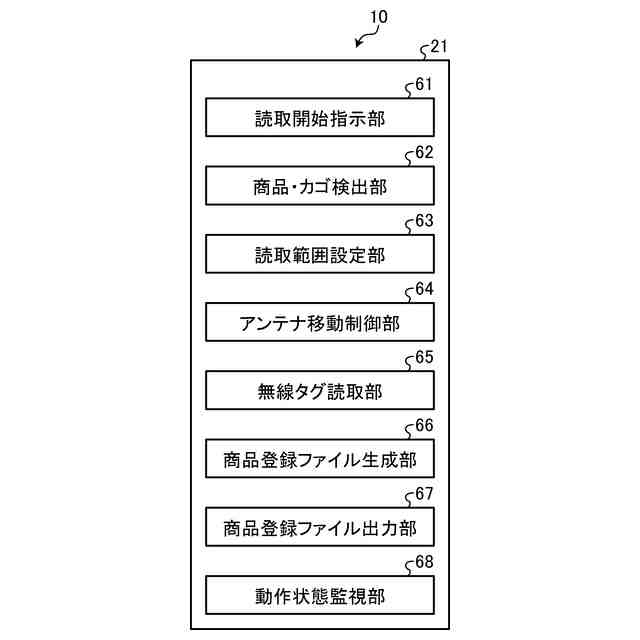

図１０は、第１の実施形態の無線タグ読取装置の機能構成の一例を示す機能ブロック図である。
図１１は、第１の実施形態の無線タグ読取装置が行う処理の流れの一例を示すフローチャートである。
図１２は、第２の実施形態の無線タグ読取装置の概略構成を示す図である。
図１３は、第２の実施形態の無線タグ読取装置のハードウェア構成の一例を示すハードウェアブロック図である。
図１４は、第２の実施形態の無線タグ読取装置の機能構成の一例を示す機能ブロック図である。
図１５は、第２の実施形態の無線タグ読取装置が行う処理の流れの一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
（第１の実施形態）
以下、図面を参照して、本発明の第１の実施形態の一例である無線タグ読取装置１０について説明する。なお、以下に説明する実施形態によりこの発明が限定されるものではない。
【０００９】
（無線タグ読取装置の概略構成）

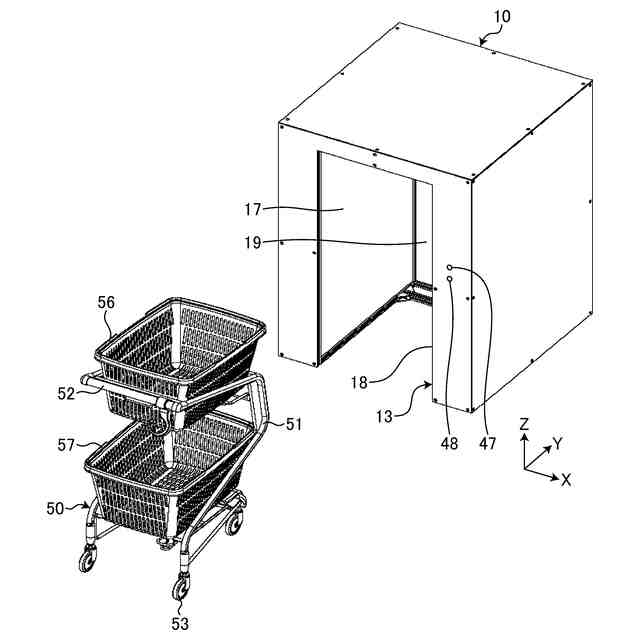

図１と図２を用いて、実施形態の無線タグ読取装置１０の使用方法を説明する。図１は、第１の実施形態の無線タグ読取装置の使用方法を説明する第１の図である。図２は、第１の実施形態の無線タグ読取装置の使用方法を説明する第２の図である。
【００１０】

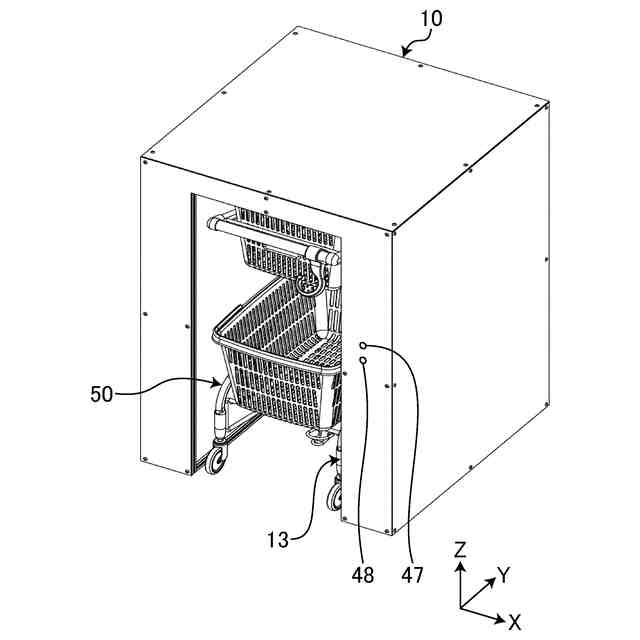

無線タグ読取装置１０は、図１に示すように、略直方体状をなして、１つの側面に、ショッピングカート５０を収容する収容口１３を有している。収容口１３の奥には、収容口１３から向かって左側の左側面１７と、収容口１３から向かって右側の右側面１８と、収容口１３から奥側の奥側側面１９とが形成されている。
（【００１１】以降は省略されています）
