特許ウォッチ

公開番号2025079853
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192689
出願日2023-11-13
発明の名称撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 7/02 20210101AFI20250516BHJP(光学)
要約【課題】小型の撮像装置においてビス穴の深さを確保する。
【解決手段】撮像装置1は、レンズ7を保持する鏡筒部材6と該鏡筒部材の外周に固定された操作部材13とを含むレンズユニットと、レンズユニットを回動可能に保持する保持部材4と、操作部材にビス16で固定される被固定部材15とを有する。鏡筒部材は、周方向の複数箇所にレンズを固定するための第1凸部6bを有する。操作部材は、周方向における第1凸部の間に配置される第2凸部13hを有する。操作部材のうち第2凸部が設けられた周方向部分に、径方向においてビス16がねじ込まれるビス穴13cが形成されている。
【選択図】図9
特許請求の範囲【請求項１】
レンズを保持する鏡筒部材と該鏡筒部材の外周に固定された操作部材とを含むレンズユニットと、
前記レンズユニットを回動可能に保持する保持部材と、
前記操作部材にビスで固定される被固定部材とを有し、
前記鏡筒部材は、周方向の複数箇所に前記レンズを固定するための第１凸部を有し、
前記操作部材は、周方向における前記第１凸部の間に配置される第２凸部を有し、
前記操作部材のうち前記第２凸部が設けられた周方向部分に、径方向において前記ビスがねじ込まれるビス穴が形成されていることを特徴とする撮像装置。
続きを表示（約 790 文字）【請求項２】
前記操作部材のうち前記第２凸部が設けられた周方向部分は、他の部分と外径が同じで他の部分よりも径方向の厚みが大きいことを特徴とする請求項１に記載の撮像装置。
【請求項３】
前記被固定部材は、前記レンズユニットの前記保持部材に対する回動範囲を制限する回動制限部材であることを特徴とする請求項１に記載の撮像装置。
【請求項４】
前記回動制限部材は、前記回動範囲の両端において前記保持部材に当接するストッパ部を有することを特徴とする請求項３に記載の撮像装置。
【請求項５】
前記保持部材に対して回動する前記レンズユニットを該保持部材に対して光軸方向に移動させるねじ機構を有することを特徴とする請求項１に記載の撮像装置。
【請求項６】
前記レンズユニットと前記保持部材との間に配置された第１シール部材と、
前記操作部材と前記レンズとの間に配置された第２シール部材とを有することを特徴とする請求項１に記載の撮像装置。
【請求項７】
前記鏡筒部材は、前記レンズとは別のレンズを保持し、
前記鏡筒部材にねじ込まれて前記別のレンズを前記鏡筒部材に対して押える押え部材を有し、
前記押え部材と前記別のレンズとの間に弾性体が配置されていることを特徴とする請求項１に記載の撮像装置。
【請求項８】
前記レンズユニットは、外周部に摺動部を有し、
前記保持部材は、内周部に嵌合部を有し、
前記摺動部が前記嵌合部に対して周方向に摺動可能に嵌合することにより前記レンズユニットが前記保持部材により保持されており、
前記押え部材は、光軸方向における前記摺動部の一部と径方向にて重なる位置に配置されていることを特徴とする請求項７に記載の撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ウェアラブル端末、車載カメラ、監視カメラ等に用いられる撮像装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
上記のような小型の撮像装置には、特許文献１に開示されているように、鏡筒部材の外周に配置された操作環をユーザが手動で回動させることでレンズ群を移動させてフォーカス調整を行えるものがある。特許文献１の撮像装置では、操作環に形成された長溝にビスが貫通挿入されて該ビスの先端が鏡筒部材の周壁部にねじ込まれることで、操作環の鏡筒部材に対する回動範囲が長溝の長さに相当する範囲に制限される。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２７６７３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成では、鏡筒部材の周壁部にビスの先端がねじ込まれるビス穴が形成されるが、ビス穴の深さを確保するためには周壁部の径方向の厚みを大きくする必要がある。この結果、撮像装置の小型化が困難となる。
【０００５】
本発明は、操作部材に形成するビス穴の深さを確保できるようにした小型の撮像装置を提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としての撮像装置は、レンズを保持する鏡筒部材と該鏡筒部材の外周に固定された操作部材とを含むレンズユニットと、レンズユニットを回動可能に保持する保持部材と、操作部材にビスで固定される被固定部材とを有する。鏡筒部材は、周方向の複数箇所にレンズを固定するための第１凸部を有する。操作部材は、周方向における第１凸部の間に配置される第２凸部を有する。操作部材のうち第２凸部が設けられた周方向部分に、径方向において上記ビスがねじ込まれるビス穴が形成されていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、操作部材に形成するビス穴の深さを確保可能な小型の撮像装置を提供することができる。
【図面の簡単な説明】
【０００８】

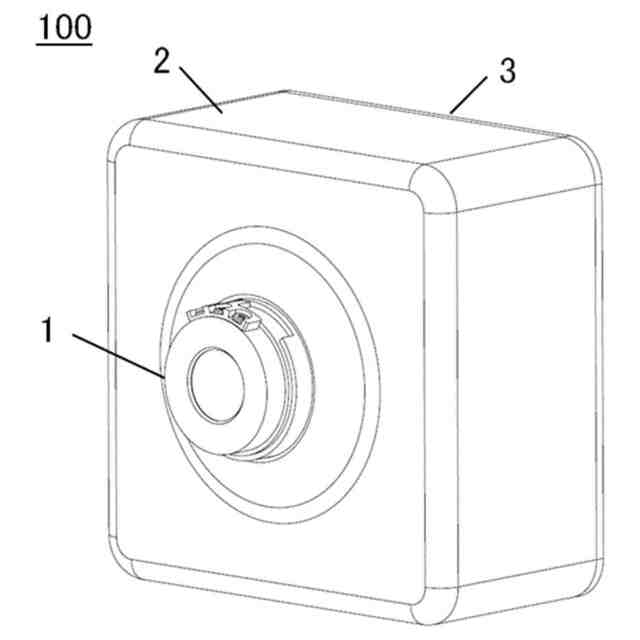

実施例のカメラの斜視図。

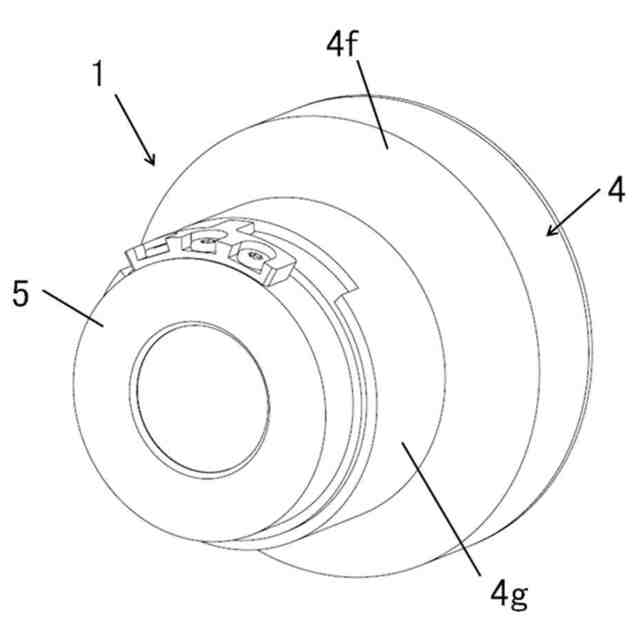

実施例のカメラモジュールの斜視図。

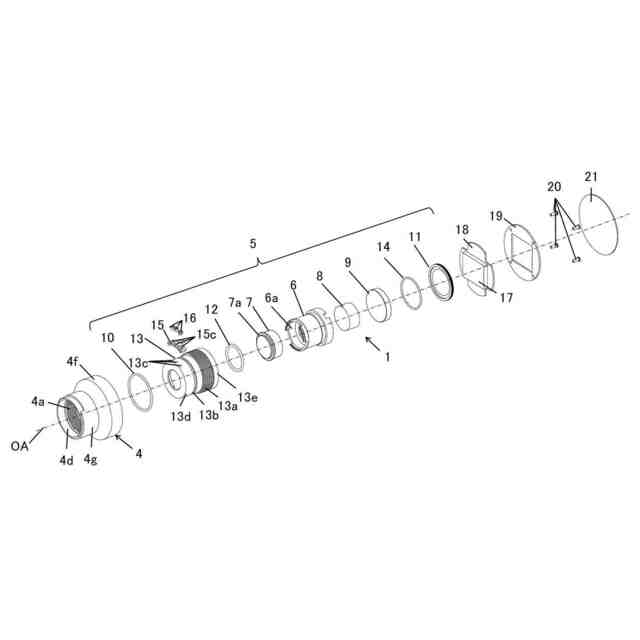

物体側から見た実施例のカメラモジュールの分解斜視図。

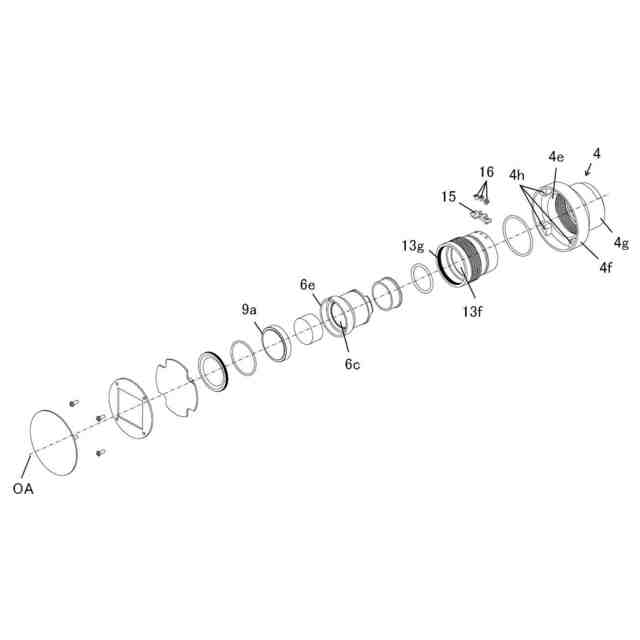

像側から見た実施例のカメラモジュールの分解斜視図。

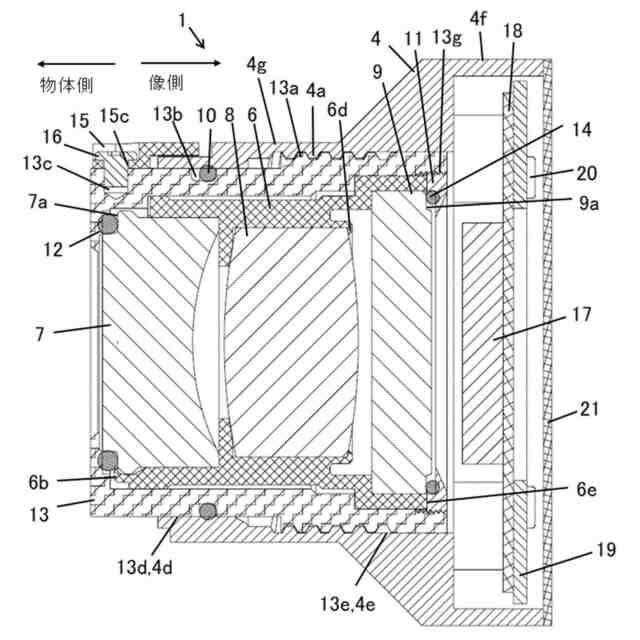

実施例のカメラモジュールの断面図。

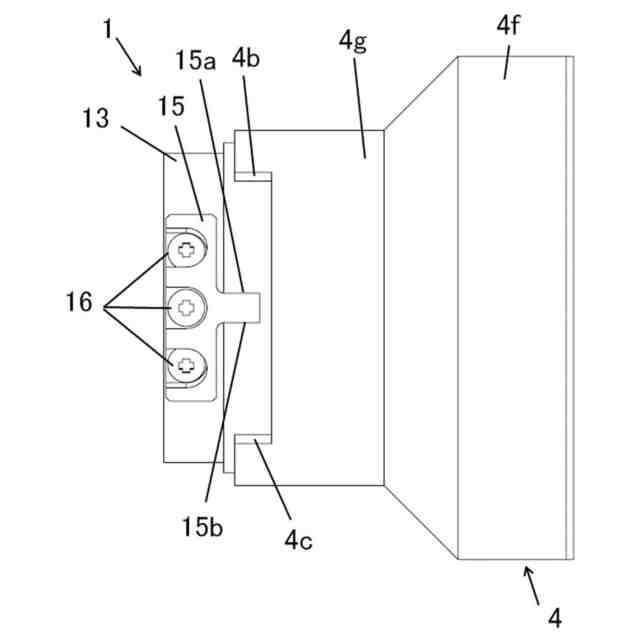

実施例のカメラモジュールの上面図。

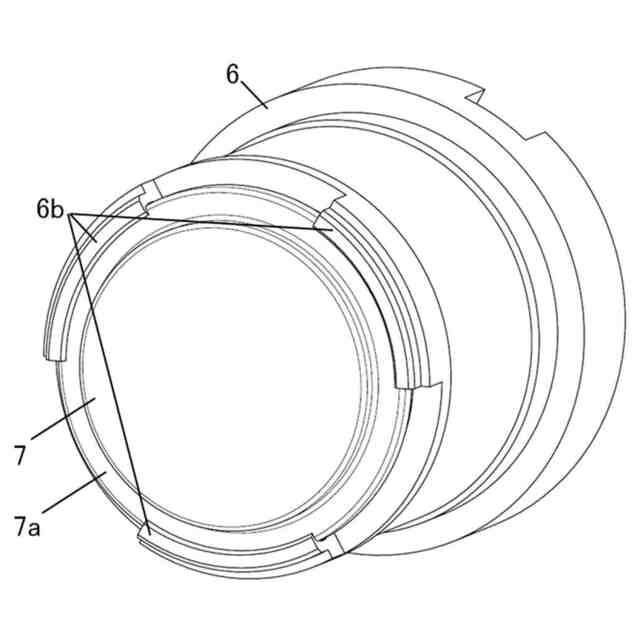

実施例におけるレンズ枠と第１レンズを組み立てた状態を示す斜視図。

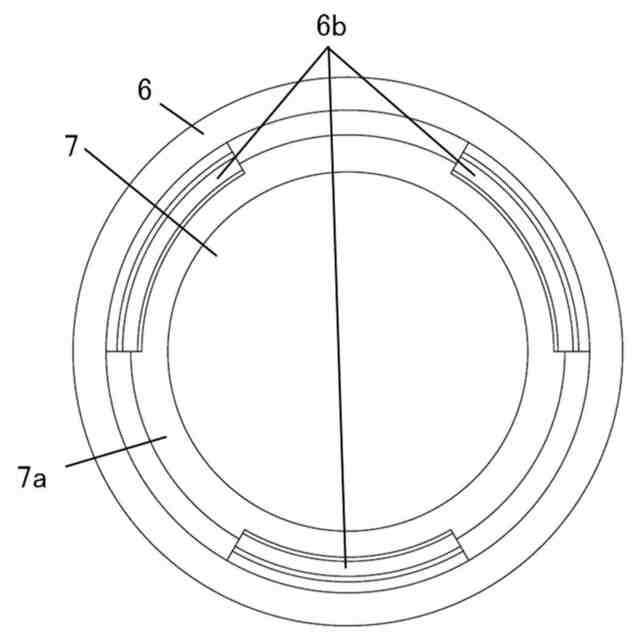

実施例におけるレンズ枠と第１レンズを組み立てた状態を示す正面図。

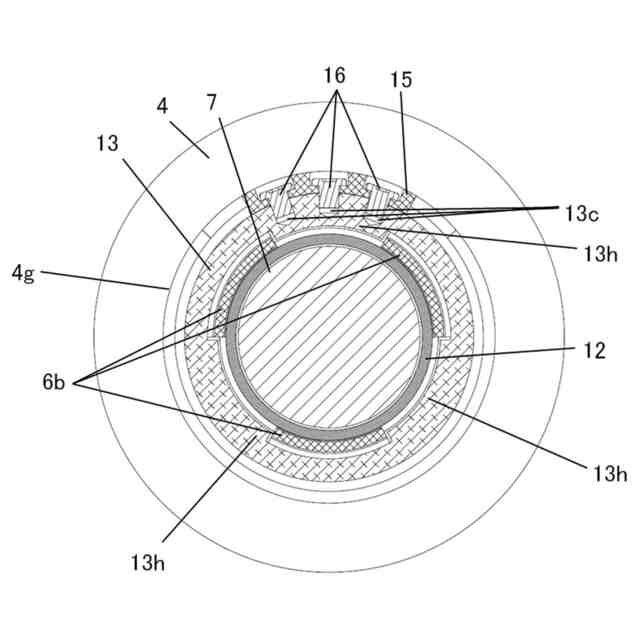

実施例における第１レンズ周辺の断面図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。
【００１０】
図１は、実施例としてのカメラユニット１００の外観を示している。カメラユニット１００は、ＡＲグラス等のウェアラブル端末、車載カメラおよび監視カメラ等に用いられる。
（【００１１】以降は省略されています）
