公開番号2025079912
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192791
出願日2023-11-13
発明の名称接続構造体、プラグ、および基板部材
出願人住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H01R 12/71 20110101AFI20250516BHJP(基本的電気素子)
要約【課題】複数の端子が多極に配列された場合に、各端子が当該端子に対応する各電極パッドに安定して電気的に接続することができる、接続構造体、プラグ、および基板部材を提供する。
【解決手段】接続構造体は、プラグと、基板部材とを備える。プラグは、複数の導体と、複数の端子と、第1ハウジングとを有する。複数の端子は、複数の導体のうち対応する導体に電気的に接続している。第1ハウジングは、複数の導体の各先端部および複数の端子を保持していると共に端面を含む。基板部材は、第1基板を有する。第1基板は、第1主面と、第1主面に設けられた複数の電極パッドとを含む。複数の端子それぞれの先端部は、第1ハウジングの端面において第1主面に臨んでいる。複数の端子それぞれの先端部は、複数の電極パッドのうち対応する電極パッドに対して弾性変形した状態で接触するように構成されている。
【選択図】図2
特許請求の範囲【請求項１】
それぞれが第１方向に沿って延在している複数の導体と、前記複数の導体のうち対応する導体に電気的に接続していると共にそれぞれが第２方向に沿って延在している複数の端子と、前記複数の導体の各先端部および前記複数の端子を保持していると共に前記第２方向に交差する端面を含む第１ハウジングと、を有するプラグと、
前記第２方向において前記第１ハウジングの前記端面と対向する第１主面と前記第１主面に設けられた複数の電極パッドとを含む第１基板を有する基板部材と、を備え、
前記複数の導体は、前記第１方向および前記第２方向と交差する第３方向において並んでおり、
前記複数の端子は、前記第３方向において並んでおり、
前記プラグが前記基板部材に取り付けられており、
前記複数の端子それぞれの先端部は、前記第１ハウジングの端面において前記第１主面に臨み、前記複数の電極パッドのうち対応する電極パッドに対して弾性変形した状態で接触するように構成されている、接続構造体。
続きを表示（約 1,100 文字）【請求項２】
前記プラグは、前記第１ハウジングによって保持されていると共に前記複数の端子それぞれの前記第２方向における基端部を保持している中継部材を更に有し、
前記複数の端子それぞれの前記基端部は、前記中継部材において、前記複数の導体のうち対応する導体にそれぞれ電気的に接続している、
請求項１に記載の接続構造体。
【請求項３】
前記基板部材は、前記複数の導体が延在する前記第１方向が前記第２方向に交差すると共に前記プラグおよび前記第１基板を互いに位置決めするように前記プラグを収容している第２ハウジングを更に有する、
請求項１または請求項２に記載の接続構造体。
【請求項４】
前記複数の導体は、前記第３方向に交差する前記第１ハウジングの断面において、前記第２方向において並んでおり、
前記複数の端子は、前記第３方向に交差する前記第１ハウジングの断面において、前記第１方向において並んでいる、
請求項３に記載の接続構造体。
【請求項５】
前記基板部材は、前記第２方向に交差する第２主面を含む第２基板と、前記第２主面に設けられると共に前記第２方向に交差する方向において前記第２ハウジングを前記第２基板に対して位置決めする第１位置決め部材と、を更に有する、請求項３に記載の接続構造体。
【請求項６】
前記基板部材は、前記第２ハウジングおよび前記第１位置決め部材を前記第２基板の前記第２主面に固定する第１固定部材を更に有する、
請求項５に記載の接続構造体。
【請求項７】
前記第１固定部材は、第１本体部と、前記第２基板の前記第２主面に前記第１本体部を固定する第１ねじ部材を更に含む、
請求項６に記載の接続構造体。
【請求項８】
前記基板部材は、前記第１主面に設けられると共に前記第２方向に交差する方向において前記第２ハウジングを前記第１基板に対して位置決めする第２位置決め部材を更に有する、
請求項３に記載の接続構造体。
【請求項９】
前記基板部材は、前記第２ハウジングおよび前記第２位置決め部材を前記第１基板の前記第１主面に固定する第２固定部材を更に有する、請求項８に記載の接続構造体。
【請求項１０】
前記第２固定部材は、第２本体部と、前記第１基板の前記第１主面に前記第２本体部を固定する第２ねじ部材とを更に有する、
請求項９に記載の接続構造体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、接続構造体、プラグ、および基板部材に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、基板に実装された電気コネクタを開示する。電気コネクタのハウジングの内部には、複数の導電コンタクトが多極配列されている。各導電コンタクトは、電気コネクタが実装された基板上の各導電路に半田接合によってそれぞれ電気的に接続している。特許文献１に記載された電気コネクタでは、ハウジングの内部に挿入された信号伝送媒体が、複数の導電コンタクトを介して基板上の各導電路に電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１２９１２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された電気コネクタでは、複数の導電コンタクトが、電気コネクタの幅方向において多極配列されているので、電気コネクタの幅方向における長さが大きくなる。この場合、電気コネクタを基板に実装する際に発生する熱によって基板が変形したとき、電気コネクタのハウジングが当該基板の変形に追従することができず、複数の導電コネクタと各導電路との電気的接続が不完全になるおそれがある。
【０００５】
一方で、複数の導電コンタクト間の間隔を狭めて、複数の導電コンタクトを高密度に実装することによって、電気コネクタの幅方向の長さを小さくすることが考えられる。この場合、各導電コンタクトの位置精度を制御することが困難となり、各導電コンタクトの平坦度（コプラナリティ）を制御することが困難となる。よって、依然として、複数の導電コネクタと各導電路との電気的接続が不完全になるおそれがある。
【０００６】
本開示は、複数の端子が多極に配列された場合に、各端子が当該端子に対応する各電極パッドに安定して電気的に接続することができる、接続構造体、プラグ、および基板部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施形態に係る接続構造体は、プラグと、基板部材とを備える。プラグは、複数の導体と、複数の端子と、第１ハウジングとを有する。複数の導体は、それぞれが第１方向に沿って延在している。複数の端子は、複数の導体のうち対応する導体に電気的に接続していると共にそれぞれが第２方向に沿って延在している。第１ハウジングは、複数の導体の各先端部および複数の端子を保持していると共に第２方向に交差する端面を含む。基板部材は、第１基板を有する。第１基板は、第２方向において第１ハウジングの端面と対向する第１主面と、第１主面に設けられた複数の電極パッドとを含む。複数の導体は、第１方向および第２方向と交差する第３方向において並んでいる。複数の端子は、第３方向において並んでいる。プラグが、基板部材に取り付けられている。複数の端子それぞれの先端部は、第１ハウジングの端面において第１主面に臨んでいる。複数の端子それぞれの先端部は、複数の電極パッドのうち対応する電極パッドに対して弾性変形した状態で接触するように構成されている。
【発明の効果】
【０００８】
本開示によれば、複数の端子が多極に配列された場合に、各端子が当該端子に対応する各電極パッドに安定して電気的に接続することができる。
【図面の簡単な説明】
【０００９】

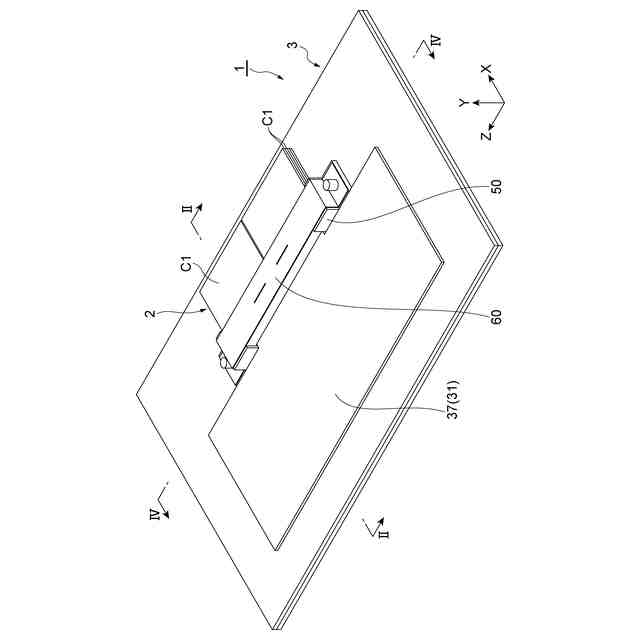

図１は、一実施形態に係る接続構造体を示す斜視図である。

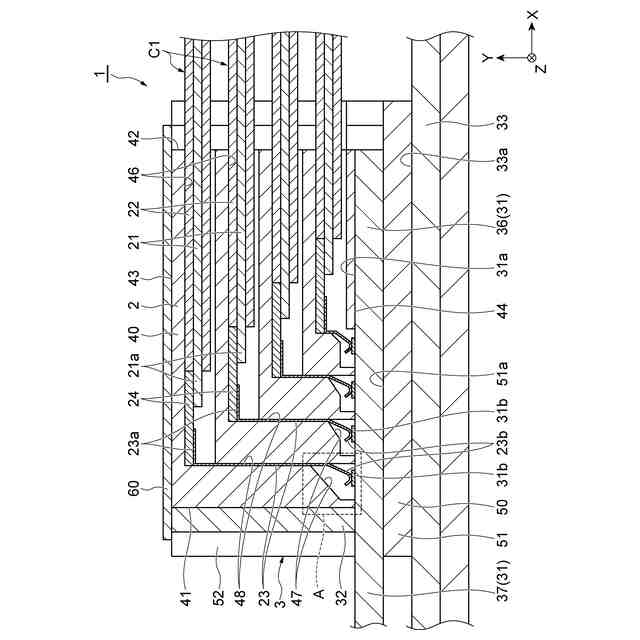

図２は、図１に示すII-II線に沿った断面図である。

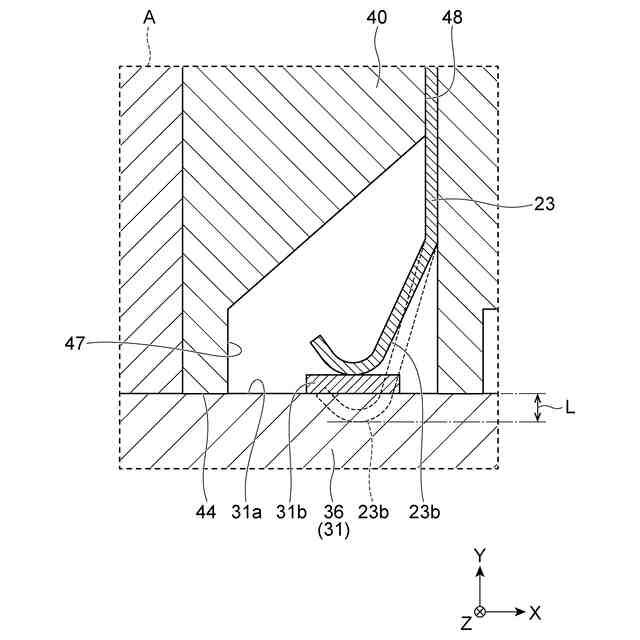

図３は、図２に示す接続構造体のうち破線で囲まれた領域Ａの拡大図である。

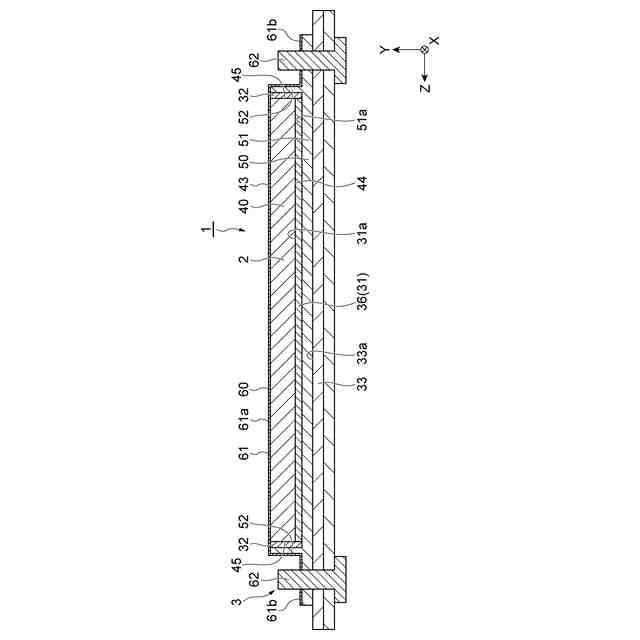

図４は、図１に示すIV-IV線に沿った断面図である。

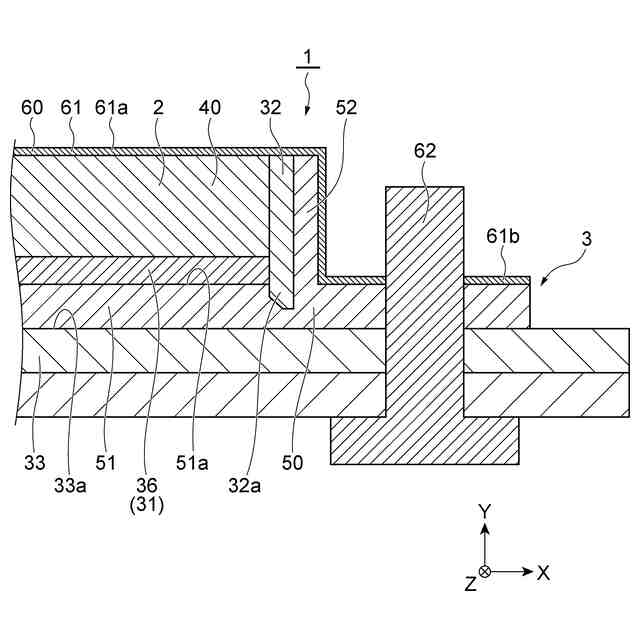

図５は、図４に示す接続構造体の拡大図である。

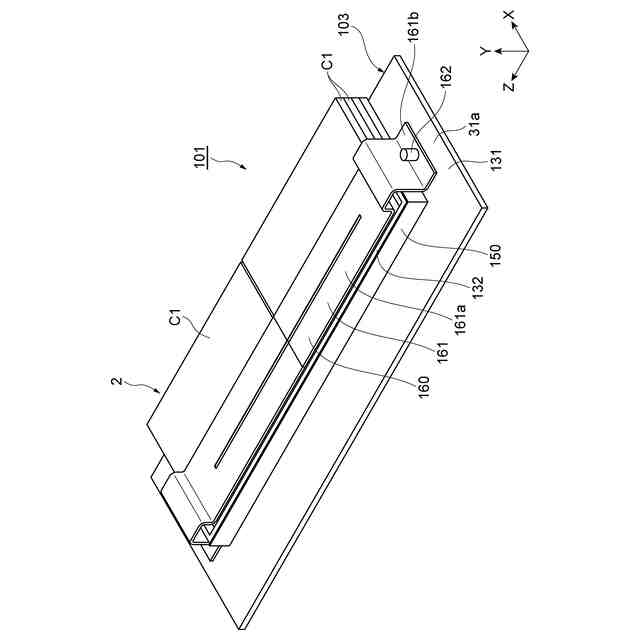

図６は、変形例に係る接続構造体を示す斜視図である。

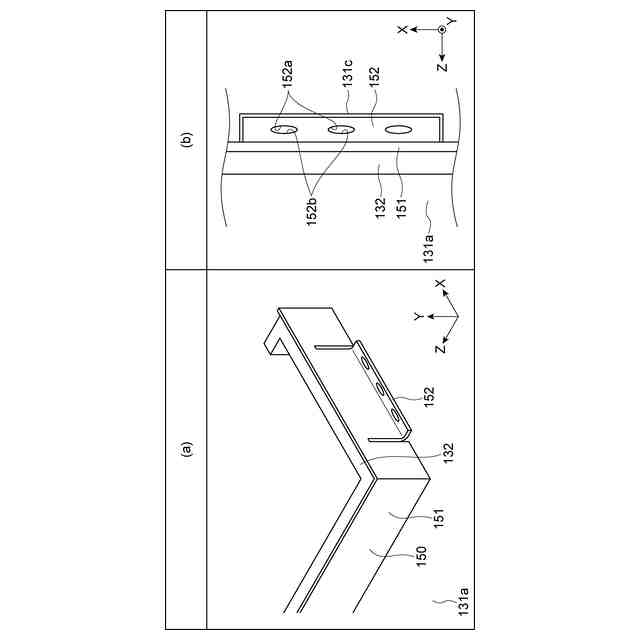

図７の（ａ）部は、変形例に係る接続構造における第２ハウジングおよび第２位置決め部材の拡大図である。図７の（ｂ）部は、図７の（ａ）部に示す第２ハウジングおよび第２位置決め部材を第２方向から見た図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に、本開示の実施形態の内容を列記して説明する。
［１］一実施形態に係る接続構造体は、プラグと、基板部材とを備える。プラグは、複数の導体と、複数の端子と、第１ハウジングとを有する。複数の導体は、それぞれが第１方向に沿って延在している。複数の端子は、複数の導体のうち対応する導体に電気的に接続していると共にそれぞれが第２方向に沿って延在している。第１ハウジングは、複数の導体の各先端部および複数の端子を保持していると共に第２方向に交差する端面を含む。基板部材は、第１基板を有する。第１基板は、第２方向において第１ハウジングの端面と対向する第１主面と、第１主面に設けられた複数の電極パッドとを含む。複数の導体は、第１方向および第２方向と交差する第３方向において並んでいる。複数の端子は、第３方向において並んでいる。プラグが、基板部材に取り付けられている。複数の端子それぞれの先端部は、第１ハウジングの端面において第１主面に臨んでいる。複数の端子それぞれの先端部は、複数の電極パッドのうち対応する電極パッドに対して弾性変形した状態で接触するように構成されている。
（【００１１】以降は省略されています）
