公開番号2025080240
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2024197127
出願日2024-11-12
発明の名称印刷スケーリング補正メカニズム
出願人株式会社リコー
代理人弁理士法人ITOH
主分類B41J 2/01 20060101AFI20250516BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷システムにおける画像処理に関する技術を開示する。
【解決手段】システムは、スケーリング補正ロジックを記憶する少なくとも1つの物理メモリデバイスと、少なくとも1つの物理メモリデバイスに接続された1つ以上のプロセッサと、を含み、1つ以上のプロセッサは、スケーリング補正ロジックを実行して、印刷ジョブに基づき印刷媒体の第1の面に印刷されたテストマークに関連付けられた第1の評価印刷画像データと、当該印刷媒体の第2の面に印刷されたテストマークに関連付けられた第2の評価印刷画像データとを受信することと、第1の評価印刷画像データに基づいて第1の面スケーリング係数を生成し、第2の評価印刷画像データに基づいて第2の面スケーリング係数を生成することと、生成された第1の面スケーリング係数と第2の面スケーリング係数とに基づいてスケーリング係数補正を生成することと、を行う。
【選択図】図9

特許請求の範囲【請求項１】
システムであって、
スケーリング補正ロジックを記憶する少なくとも１つの物理メモリデバイスと、
前記少なくとも１つの物理メモリデバイスに接続された１つ以上のプロセッサと、を含み、前記１つ以上のプロセッサは、前記スケーリング補正ロジックを実行して、
印刷ジョブに基づき印刷媒体の第１の面に印刷されたテストマークに関連付けられた第１の評価印刷画像データと、当該印刷媒体の第２の面に印刷されたテストマークに関連付けられた第２の評価印刷画像データとを受信することと、
前記第１の評価印刷画像データに基づいて第１の面スケーリング係数を生成し、前記第２の評価印刷画像データに基づいて第２の面スケーリング係数を生成することと、
生成された前記第１の面スケーリング係数と前記第２の面スケーリング係数とに基づいてスケーリング係数補正を生成することと、を行う、システム。
続きを表示（約 910 文字）【請求項２】
評価印刷画像データに基づく寸法と、前記印刷ジョブから期待される期待印刷画像データに基づく寸法とを比較することによって、面スケーリング係数を生成する、請求項１に記載のシステム。
【請求項３】
前記印刷ジョブに関連付けられた印刷命令に含まれる、当該印刷ジョブから期待される期待印刷画像データに基づき面スケーリング係数を生成する、請求項２に記載のシステム。
【請求項４】
前記テストマークのうちの２つ以上の測定された寸法を平均化することにより面スケーリング係数を生成する、請求項２に記載のシステム。
【請求項５】
前記面スケーリング係数は、第１の寸法スケーリング成分と第２の寸法スケーリング成分とを含む、請求項４に記載のシステム。
【請求項６】
前記面スケーリング係数を生成することは、前記平均化され測定された寸法に対してアフィン変換を実行することを更に含む、請求項５に記載のシステム。
【請求項７】
前記テストマークは、前記スケーリング係数補正を適用することなく印刷される、請求項１に記載のシステム。
【請求項８】
前記スケーリング補正ロジックは、更に、前記スケーリング係数補正を記憶することを行う、請求項１に記載のシステム。
【請求項９】
前記スケーリング補正ロジックは、更に、
前記スケーリング係数補正を、前記印刷媒体に関連付けられた印刷媒体識別子に関連付けることと、
前記スケーリング係数補正を記憶することと、行う、請求項８に記載のシステム。
【請求項１０】
前記スケーリング補正ロジックは、更に、
第２の印刷媒体上に印刷される第２の印刷ジョブの通知を受信することと、
第２の印刷媒体の印刷媒体識別子に基づいて第２のスケーリング係数補正を取り出すことと、
前記第２の印刷ジョブに関連付けられた印刷命令に前記第２のスケーリング係数補正を適用することと、行う、請求項９に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システムの分野に関し、特に、印刷システムにおける画像処理に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
実質的な印刷需要を有するエンティティは、典型的に、ボリューム印刷（例えば、１００ページ／分以上）のための高速プロダクションプリンタを実装する。プロダクションプリンタは、大きなロールに格納された印刷媒体（紙など）のロングウェブ上に印刷する連続用紙プリンタを含んでもよい。プロダクションプリンタは、典型的には、印刷システムの全体動作を制御する局所化された印刷コントローラと、１つ以上の印刷ヘッドアセンブリを含む１つ以上の印刷エンジンとを含み、各印刷ヘッドアセンブリは、印刷ヘッドのアレイを含む。各印刷エンジンは、長さが３メートル以上となることがある。各印刷ヘッドは、印刷媒体上に印刷するのに好適なインク又は任意のマーキング材料の射出のための多くのノズル（例えば、インクジェットノズル）を含む。
【発明の概要】
【０００３】
一実施形態では、システムは、スケーリング補正ロジックを記憶する少なくとも１つの物理メモリデバイスと、少なくとも１つの物理メモリデバイスに接続された１つ以上のプロセッサと、を含み、１つ以上のプロセッサは、スケーリング補正ロジックを実行して、印刷ジョブに基づき印刷媒体の第１の面に印刷されたテストマークに関連付けられた第１の評価印刷画像データと、当該印刷媒体の第２の面に印刷されたテストマークに関連付けられた第２の評価印刷画像データとを受信することと、第１の評価印刷画像データに基づいて第１の面スケーリング係数を生成し、第２の評価印刷画像データに基づいて第２の面スケーリング係数を生成することと、生成された第１の面スケーリング係数と第２の面スケーリング係数とに基づいてスケーリング係数補正を生成することと、を行う。
【図面の簡単な説明】
【０００４】
本発明のより良い理解は、以下の図面と併せて以下の発明を実施するための形態から得られ得る。
【０００５】

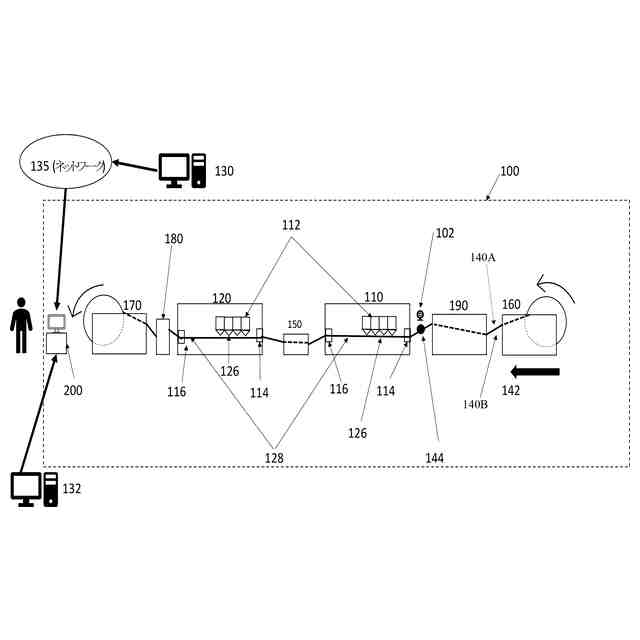

印刷システムの一実施形態のブロック図である。
【０００６】

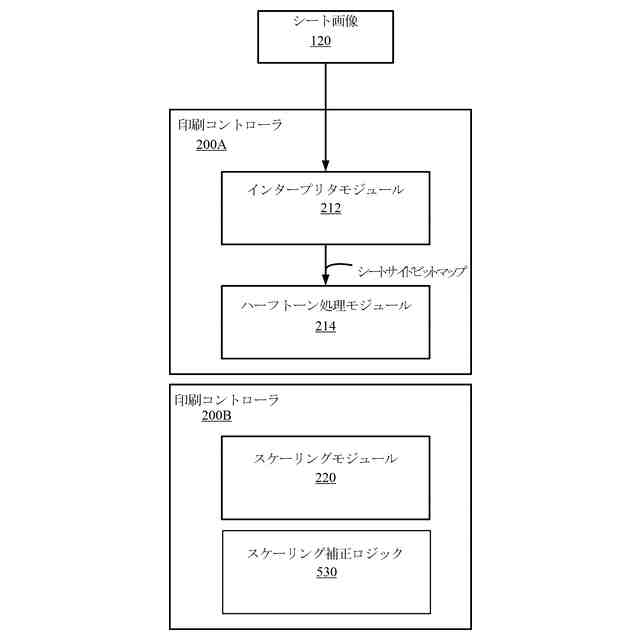

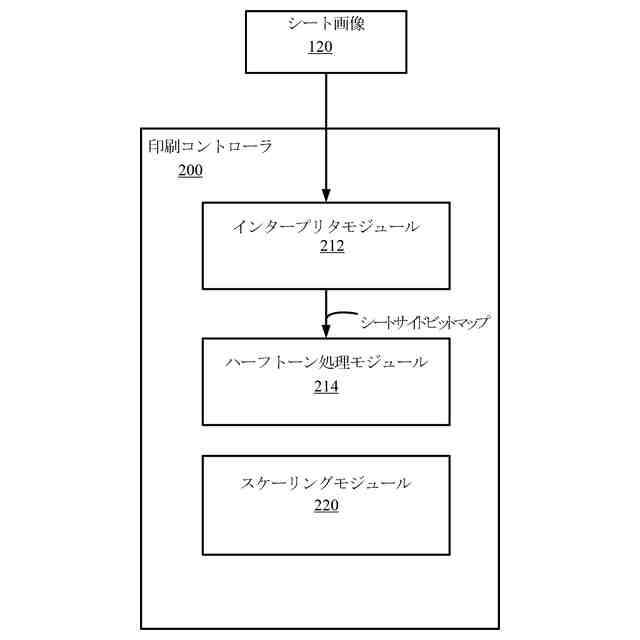

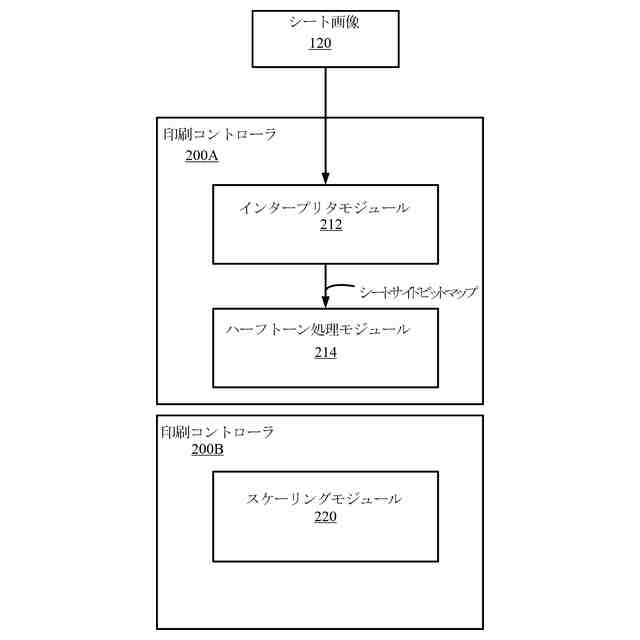

印刷コントローラの実施形態を示すブロック図である。
印刷コントローラの実施形態を示すブロック図である。
印刷コントローラの実施形態を示すブロック図である。
【０００７】

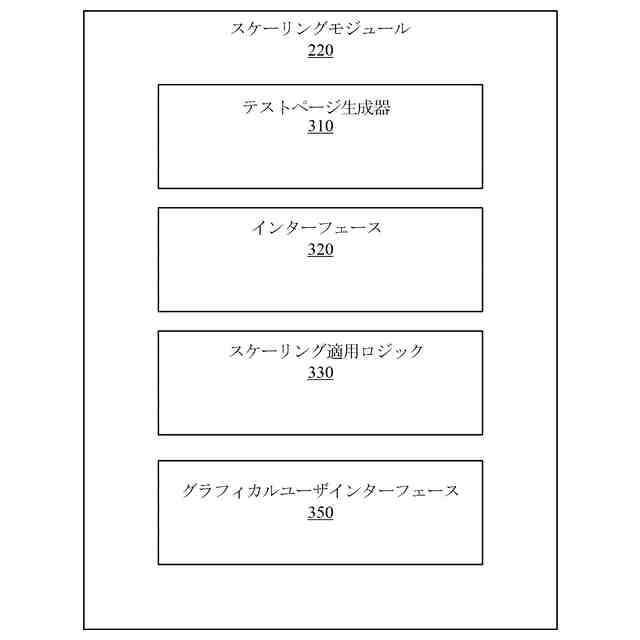

スケーリングモジュールの一実施形態を示す。
【０００８】
ファインダーマークの実施形態を示す。
ファインダーマークの実施形態を示す。
【０００９】

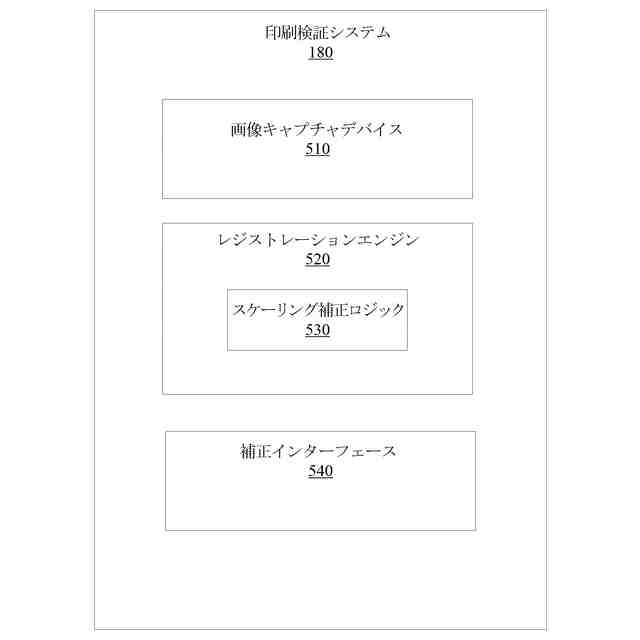

印刷検証システムの一実施形態を示す。
【００１０】

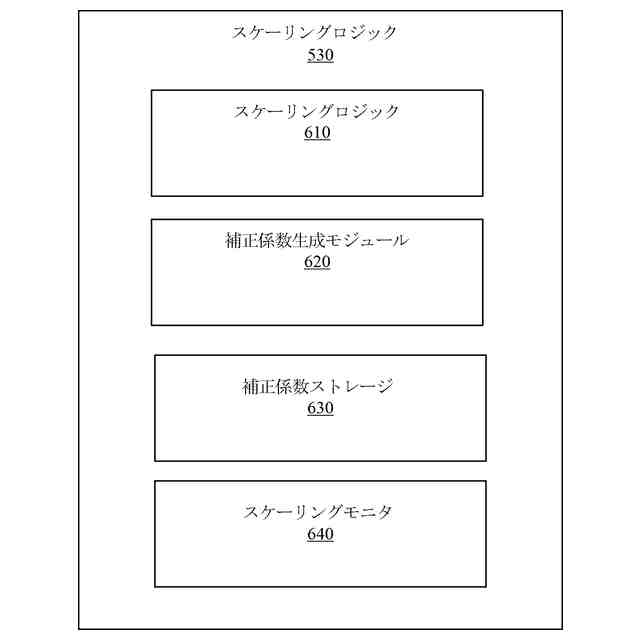

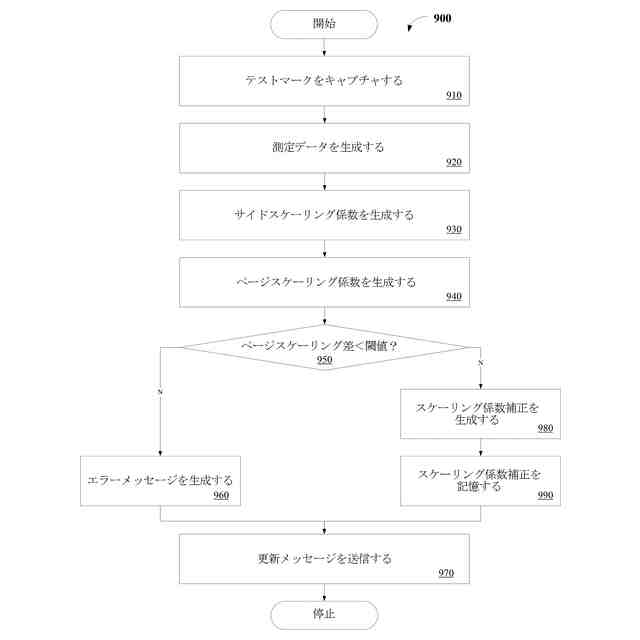

スケーリング補正ロジックの一実施形態を示す。
（【００１１】以降は省略されています）
