特許ウォッチ

公開番号2025085240
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198966
出願日2023-11-24
発明の名称二軸延伸ポリエチレンフィルム、包装材および包装体
出願人アールエム東セロ株式会社
代理人個人
主分類C08J 5/18 20060101AFI20250529BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成膜性および熱寸法安定性の性能バランスが向上した二軸延伸ポリエチレンフィルムを提供する。
【解決手段】エチレン系重合体(A)を含む二軸延伸フィルム層(101)を備える二軸延伸ポリエチレンフィルム(100)であって、前記エチレン系重合体(A)の、ゲルパーミュエーションクロマトグラフィー(GPC)で測定したポリスチレン換算のz平均分子量(Mz)が、800,000以上4,000,000以下である、二軸延伸ポリエチレンフィルム(100)。

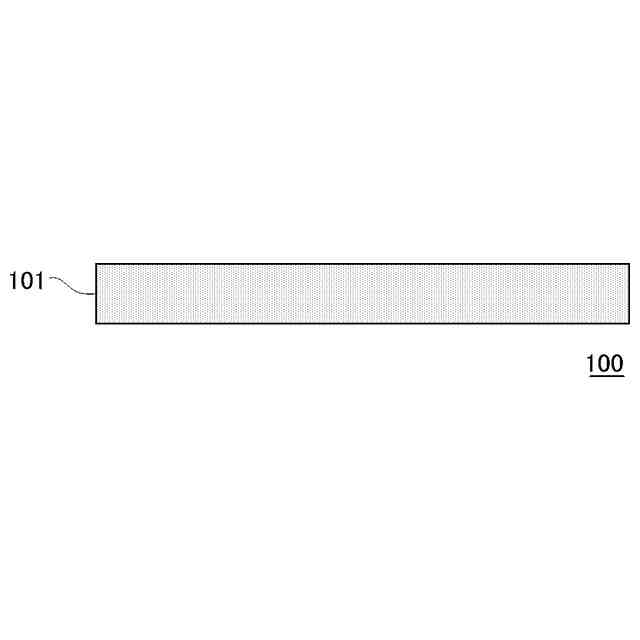

【選択図】図1
特許請求の範囲【請求項１】
エチレン系重合体（Ａ）を含む二軸延伸フィルム層を備える二軸延伸ポリエチレンフィルムであって、
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算のｚ平均分子量（Ｍｚ）が、８００，０００以上４，０００，０００以下である、二軸延伸ポリエチレンフィルム。
続きを表示（約 1,200 文字）【請求項２】
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の重量平均分子量（Ｍｗ）が、１３０，０００以上１，０００，０００以下である、請求項１に記載の二軸延伸ポリエチレンフィルム。
【請求項３】
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の数平均分子量（Ｍｎ）が、５，０００以上２００，０００以下である、請求項１または２に記載の二軸延伸ポリエチレンフィルム。
【請求項４】
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の重量平均分子量（Ｍｗ）と数平均分子量（Ｍｎ）との比（Ｍｗ／Ｍｎ）が、３０．０以下である、請求項１～３のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項５】
ＪＩＳＫ７１１２：１９９９に準拠して測定される、前記エチレン系重合体（Ａ）の密度が０．９３７ｇ／ｃｍ
３
以上０．９７０ｇ／ｃｍ
３
以下である、請求項１～４のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項６】
ＪＩＳＫ７２１０：１９９９に準拠し、１９０℃、２１６０ｇ荷重の条件で測定される、前記エチレン系重合体（Ａ）のメルトマスフローレート（ＭＦＲ）が０．１ｇ／１０分以上５．０ｇ／１０分以下である、請求項１～５のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項７】
前記エチレン系重合体（Ａ）は、高密度ポリエチレンを含み、
前記二軸延伸フィルム層の全体を１００質量％としたとき、前記二軸延伸フィルム層中の前記高密度ポリエチレンの含有量が６０質量％以上である、請求項１～６のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項８】
ＪＩＳＫ７１２７：１９９９に準拠し、引張試験機を用いて測定温度２３±２℃、５０±５％ＲＨ、引張速度５ｍｍ／ｍｉｎの条件で測定される、ＭＤ方向の引張弾性率Ｔ
１
とＴＤ方向の引張弾性率Ｔ
２
との合計値が、２５００ＭＰａ以上９０００ＭＰａ以下である、請求項１～７のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項９】
ＪＩＳＣ２１５１：２０１９に準拠して測定される、１００℃で１５分間加熱処理した際の、ＭＤ方向の熱収縮率が４．０％以下である、請求項１～８のいずれかに記載の二軸延伸ポリエチレンフィルム。
【請求項１０】
ＪＩＳＣ２１５１：２０１９に準拠して測定される、１００℃で１５分間加熱処理した際の、ＴＤ方向の熱収縮率が７．０％以下である、請求項１～９のいずれかに記載の二軸延伸ポリエチレンフィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、二軸延伸ポリエチレンフィルム、包装材および包装体に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
二軸延伸ポリエチレンフィルムは、例えば、包装フィルムとして用いられている。
【０００３】
特許文献１には、延伸ポリエチレンフィルムと、接着層と、ヒートシール性ポリエチレン層とを少なくとも備え、接着層が、無溶剤型接着剤を含むことを特徴とする、包装材料用ポリエチレン積層体が記載されている。そして、特許文献１には、環境への負荷を顕著に低減することができると共に、高い印刷適性及び強度を有する、包装材料用ポリエチレン積層体を提供できることが記載されている。
【０００４】
特許文献２には、ポリエチレン及び石油樹脂を含有するポリエチレン系樹脂組成物からなり、一軸延伸フィルム又は二軸延伸フィルムであり、延伸倍率の面倍率が３倍以上である、延伸ポリエチレンフィルムが記載されている。そして、特許文献２には、高い延伸倍率としても破断することがなく、高強度である延伸ポリエチレンフィルムを提供できることが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－０７９５１０号公報
特開２０２３－０３１０６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、成膜性および熱寸法安定性の性能バランスが向上した二軸延伸ポリエチレンフィルムを提供するものである。
【課題を解決するための手段】
【０００７】
本発明者らは上記課題を解決するために鋭意検討した。その結果、二軸延伸ポリエチレンフィルムに含まれるエチレン系重合体のｚ平均分子量（Ｍｚ）を所定の範囲とすることで、成膜性および熱寸法安定性の性能バランスが向上することを見出した。
【０００８】
すなわち、本発明によれば、以下に示す二軸延伸ポリエチレンフィルム、包装材および包装体が提供される。
【０００９】
［１］
エチレン系重合体（Ａ）を含む二軸延伸フィルム層を備える二軸延伸ポリエチレンフィルムであって、
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算のｚ平均分子量（Ｍｚ）が、８００，０００以上４，０００，０００以下である、二軸延伸ポリエチレンフィルム。
［２］
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の重量平均分子量（Ｍｗ）が、１３０，０００以上１，０００，０００以下である、［１］に記載の二軸延伸ポリエチレンフィルム。
［３］
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の数平均分子量（Ｍｎ）が、５，０００以上２００，０００以下である、［１］または［２］に記載の二軸延伸ポリエチレンフィルム。
［４］
前記エチレン系重合体（Ａ）の、ゲルパーミュエーションクロマトグラフィー（ＧＰＣ）で測定したポリスチレン換算の重量平均分子量（Ｍｗ）と数平均分子量（Ｍｎ）との比（Ｍｗ／Ｍｎ）が、３０．０以下である、［１］～［３］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［５］
ＪＩＳＫ７１１２：１９９９に準拠して測定される、前記エチレン系重合体（Ａ）の密度が０．９３７ｇ／ｃｍ
３
以上０．９７０ｇ／ｃｍ
３
以下である、［１］～［４］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［６］
ＪＩＳＫ７２１０：１９９９に準拠し、１９０℃、２１６０ｇ荷重の条件で測定される、前記エチレン系重合体（Ａ）のメルトマスフローレート（ＭＦＲ）が０．１ｇ／１０分以上５．０ｇ／１０分以下である、［１］～［５］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［７］
前記エチレン系重合体（Ａ）は、高密度ポリエチレンを含み、
前記二軸延伸フィルム層の全体を１００質量％としたとき、前記二軸延伸フィルム層中の前記高密度ポリエチレンの含有量が６０質量％以上である、［１］～［６］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［８］
ＪＩＳＫ７１２７：１９９９に準拠し、引張試験機を用いて測定温度２３±２℃、５０±５％ＲＨ、引張速度５ｍｍ／ｍｉｎの条件で測定される、ＭＤ方向の引張弾性率Ｔ
１
とＴＤ方向の引張弾性率Ｔ
２
との合計値が、２５００ＭＰａ以上９０００ＭＰａ以下である、［１］～［７］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［９］
ＪＩＳＣ２１５１：２０１９に準拠して測定される、１００℃で１５分間加熱処理した際の、ＭＤ方向の熱収縮率が４．０％以下である、［１］～［８］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１０］
ＪＩＳＣ２１５１：２０１９に準拠して測定される、１００℃で１５分間加熱処理した際の、ＴＤ方向の熱収縮率が７．０％以下である、［１］～［９］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１１］
ＪＩＳＣ２１５１：２０１９に準拠して測定される、１２０℃で１５分間加熱処理した際の、ＭＤ方向の熱収縮率が９．０％以下である、［１］～［１０］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１２］
ＪＩＳＣ２１５１：２０１９に準拠して測定される、１２０℃で１５分間加熱処理した際の、ＴＤ方向の熱収縮率が３０．０％以下である、［１］～［１１］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１３］
ＪＩＳＺ０２０８：１９７６に準拠して測定される透湿度が、１２．０ｇ／（ｍ
２
・ｄａｙ）以下である、［１］～［１２］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１４］
ＪＩＳＫ７１２７：１９９９に準拠して測定されるＴＤ方向の破断点応力とＭＤ方向の破断点応力との合計が、２１０ＭＰａ以上である、［１］～［１３］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１５］
ＪＩＳＫ７１２７：１９９９に準拠して測定されるＴＤ方向の破断点伸度とＭＤ方向の破断点伸度との合計が、２００％以下である、［１］～［１４］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１６］

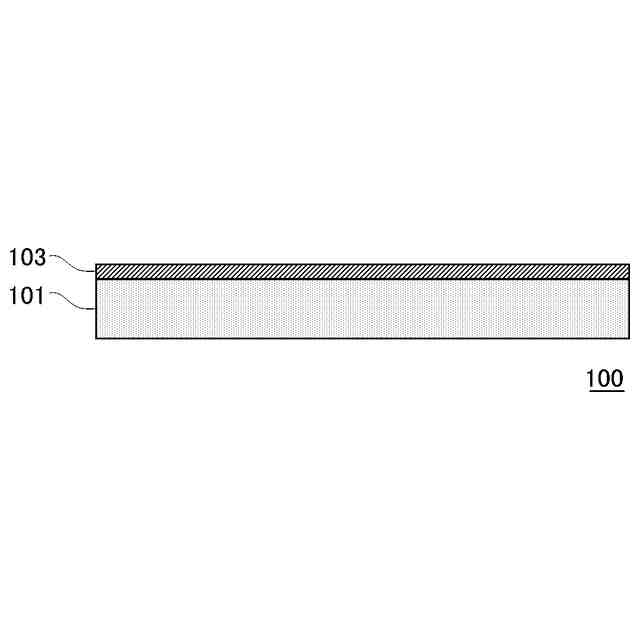

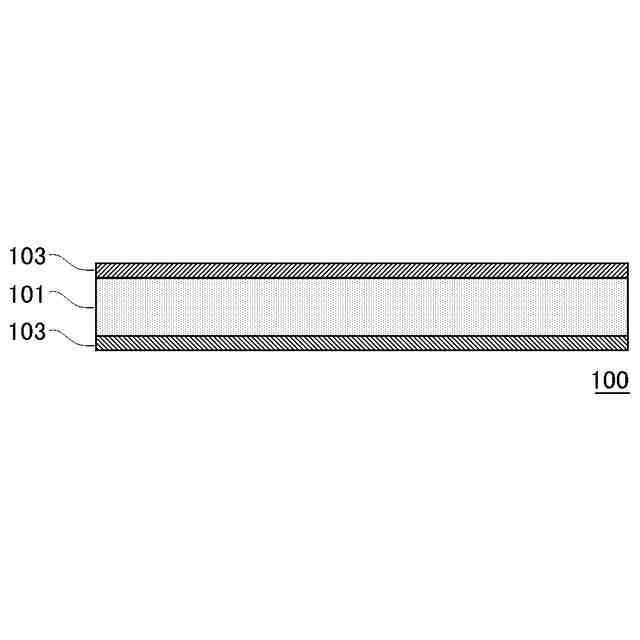

前記二軸延伸フィルム層の少なくとも一方の面に表面樹脂層をさらに備える、［１］～［１５］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［１７］
前記表面樹脂層がエチレン系重合体を含む、［１６］に記載の二軸延伸ポリエチレンフィルム。
［１８］
前記表面樹脂層中の前記エチレン系重合体の含有量が、前記表面樹脂層の全体を１００質量％としたとき、７５質量％以上１００質量％以下である、［１７］に記載の二軸延伸ポリエチレンフィルム。
［１９］
前記表面樹脂層の厚みが０．１μｍ以上１０μｍ以下である、［１６］～［１８］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［２０］
前記二軸延伸フィルム層の厚みが５μｍ以上１００μｍ以下である、［１］～［１９］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［２１］
前記二軸延伸ポリエチレンフィルムの全体の厚みに対する前記二軸延伸フィルム層の厚みの割合が５０％以上１００％以下である［１］～［２０］のいずれかに記載の二軸延伸ポリエチレンフィルム。
［２２］
【発明の効果】
【００１０】
本発明によれば、成膜性および熱寸法安定性の性能バランスが向上した二軸延伸ポリエチレンフィルムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
