特許ウォッチ

公開番号2025074481
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185307
出願日2023-10-30
発明の名称樹脂成形品
出願人大日精化工業株式会社
代理人個人,個人
主分類C08L 101/00 20060101AFI20250507BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】樹脂成形品において、濃度や厚みへの依存性が低く、黒色の染顔料単独では困難である、分光反射率、分光透過率共に均一となる無彩色を得ることであり、メタメリズムを抑制する。
【解決手段】樹脂成形品は、420nm以上、450nm以下の波長範囲に最大吸収波長を有する第一の着色剤、450nm超,500nm以下の波長範囲に最大吸収波長を有する第二の着色剤、500nm超、570nm以下の波長範囲に最大吸収波長を有する第三の着色剤、570nm超、650nm以下の波長範囲に最大吸収波長を有する第四の着色剤および650nm超、700nm以下の波長範囲に最大吸収波長を有する第五の着色剤を含有する。第一～第五の着色剤の減法混色によって着色し、D₆₅光源10度視野での明度L^*が45～55、C^*が1.0以下である。

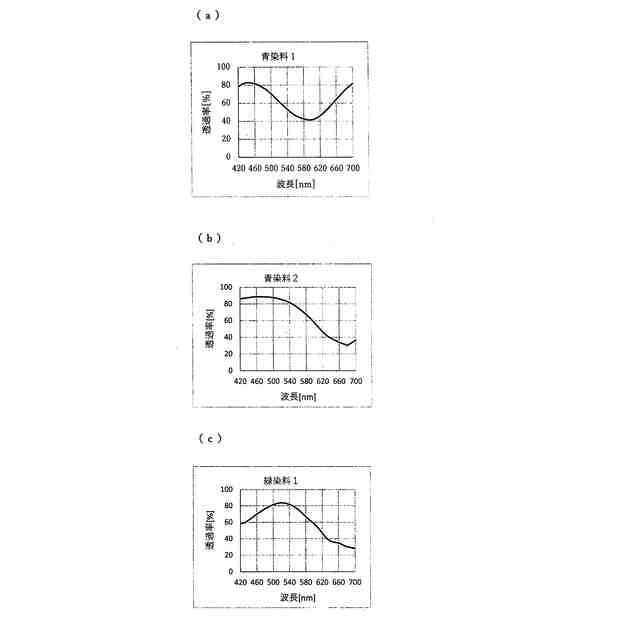

【選択図】図1
特許請求の範囲【請求項１】
４２０ｎｍ以上、４５０ｎｍ以下の波長範囲に最大吸収波長を有する第一の着色剤、４５０ｎｍ超，５００ｎｍ以下の波長範囲に最大吸収波長を有する第二の着色剤、５００ｎｍ超、５７０ｎｍ以下の波長範囲に最大吸収波長を有する第三の着色剤、５７０ｎｍ超、６５０ｎｍ以下の波長範囲に最大吸収波長を有する第四の着色剤および６５０ｎｍ超、７００ｎｍ以下の波長範囲に最大吸収波長を有する第五の着色剤を含有する樹脂成形品であって，
前記第一の着色剤、前記第二の着色剤、前記第三の着色剤、前記第四の着色剤および前記第五の着色剤の減法混色によって着色しており、Ｄ
６５
光源１０度視野での明度Ｌ
＊
が４５～５５、Ｃ
＊
が１．０以下であり、４２０ｎｍ以上、７００ｎｍ以下の波長範囲において１０ｎｍの波長間隔で測定された各分光透過率が、それぞれ、４２０ｎｍ以上、７００ｎｍ以下の波長範囲における平均分光透過率から±５％以内にあることを特徴とする、樹脂成形品。
続きを表示（約 930 文字）【請求項２】
ＪＩＳＺ８７１９－１９９６で定義された条件等色指数Ｍ
１０
（Ｄ
６５
：Ｆ１１（Ｗ
１０
））が１．５以下であることを特徴とする、請求項１記載の樹脂成形品。
【請求項３】
条件等色指数Ｍ
１０
（Ｄ
６５
：Ａ（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｃ（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｄ
５０
（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｆ２（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｆ６（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｆ７（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｆ８（Ｗ
１０
））、Ｍ
１０
（Ｄ
６５
：Ｆ１０（Ｗ
１０
））およびＭ
１０
（Ｄ
６５
：Ｆ１２（Ｗ
１０
））が、それぞれ１．５以下であることを特徴とする、請求項２記載の樹脂成形品。
【請求項４】
カーボンブラックを含有することを特徴とする、請求項１～３のいずれか一つの請求項に記載の樹脂成形品。
【請求項５】
Ｌ
＊
ａ
＊
ｂ
＊
表色系測定におけるａ
＊
値が－０．５以上、０．５以下であり、ｂ
＊
値が－０．５以上～０．５以下であることを特徴とする、請求項１～３のいずれか一つの請求項に記載の樹脂成形品。
【請求項６】
ＮＤフィルター、ブラックパネル、繊維素材、ドアバイザー、トナー、赤外透過フィルムまたは合成皮革であることを特徴とする、請求項１～３のいずれか一つの請求項に記載の樹脂成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は樹脂成形品に関する。特に、透過色が濃度や厚みを変化させても分光反射率、分光透過率共にほぼ一定となる無彩色であり、反射色のメタメリズムが抑制された樹脂成形品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、黒色の塗料や樹脂成形品に含有させる顔料として、カーボンブラックが使用されてきた。しかしながら、カーボンブラックの種類によっては、反射光や透過光が、黄味や赤味を帯びた黒色となってしまい、更にメタメリズムが発生してしまう。このため、無彩色である黒色の表現は、カーボンブラック単体では困難であった。
【０００３】
また、有彩色の染料および顔料を用いた減法混色によって、無彩色の樹脂成形品を得る方法では、特定の光源や視野にて調色を行うが、可視光波長である４２０ｎｍ～７００ｎｍでの分光反射率や分光透過率は平坦とはならない。このため、調色時に用いた光源以外の光源を用いた場合や、調色時濃度を変更した場合や、調色時の樹脂成形品厚さを変更した場合には、有彩色に色付いて見え、かつ、透過された光源色が元の光源色とは異なる色に色付いて見えることがある。
【０００４】
そのため、無彩色である黒色を表現するために、例えば特許文献１では、黒色の染料やカーボンブラックと、その他染料を混合したインクを透明基材上に塗布することによって、光量調節部材を製造する方法が記載されている。また、特許文献２では、黒色以外の２種以上の染料を使用した、熱可塑性樹脂からなる黒色フィルムが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－０７０７５２号公報
国際公開２０１７／２１７４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、吸収スペクトルの吸収極大波長が６３０ｎｍ～７５０ｎｍの範囲にある色材を少なくとも１種類含むことで、４００～７００ｎｍ、特に６００～７００ｎｍにおける分光特性がほぼ一定である光量調節部材を、透明基板上に着色液を印刷することで製造している。しかしながら、特許文献１では、光量調節が目的であり、可視光の分光透過率はある程度一定と思慮されるものの、可視光領域全体の分光反射光については記載がなく、減法混色については記載も示唆もない。
【０００７】
特許文献２では、主に加飾成形用として、同一加飾成形体中での色調差の発生と、深みと清澄感のある漆黒性の表現が困難であることを解決する発明となっている。特許文献２では、反射光のａ
＊
及びｂ
＊
の絶対値が２．０以下であるものの、全光透過率が低く、濃度が高い系での検討であり、濃度が低いときの無彩色黒色表現についての課題は存在していない。また、同一加飾成形体中での色調差については述べられているものの、メタメリズムに対する検討はなされていない。
【０００８】
本発明の課題は、樹脂成形品において、濃度や厚みへの依存性を低くし、黒色の染顔料単独では困難である分光反射率、分光透過率共に均一となる無彩色を得ることであり、メタメリズムを抑制することである。
【課題を解決するための手段】
【０００９】
本発明者らは、上記課題を解決するため、鋭意検討した結果、本発明を完成させるに至った。
【００１０】
すなわち、本発明によれば、以下に示す樹脂成形品が提供される。
［１］４２０ｎｍ以上、４５０ｎｍ以下の波長範囲に最大吸収波長を有する第一の着色剤、４５０ｎｍ超，５００ｎｍ以下の波長範囲に最大吸収波長を有する第二の着色剤、５００ｎｍ以上、５７０ｎｍ超の波長範囲に最大吸収波長を有する第三の着色剤、５７０ｎｍ超、６５０ｎｍ以下の波長範囲に最大吸収波長を有する第四の着色剤および６５０ｎｍ超、７００ｎｍ以下の波長範囲に最大吸収波長を有する第五の着色剤を含有する樹脂成形品であって，
前記第一の着色剤、前記第二の着色剤、前記第三の着色剤、前記第四の着色剤および前記第五の着色剤の減法混色によって着色しており、Ｄ
６５
光源１０度視野での明度Ｌ
＊
が４５～５５、Ｃ
＊
が１．０以下であり、４２０ｎｍ以上、７００ｎｍ以下の波長範囲において１０ｎｍの波長間隔で測定された各分光透過率が、それぞれ、４２０ｎｍ以上、７００ｎｍ以下の波長範囲における平均分光透過率から±５％以内にあることを特徴とする、樹脂成形品。

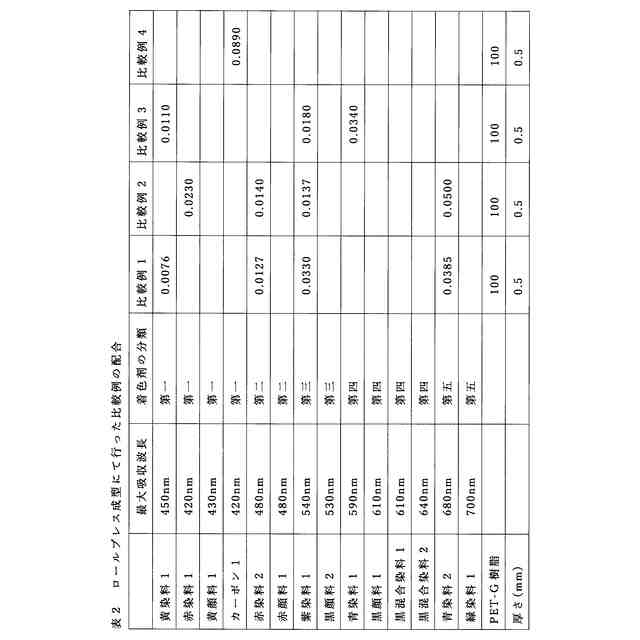

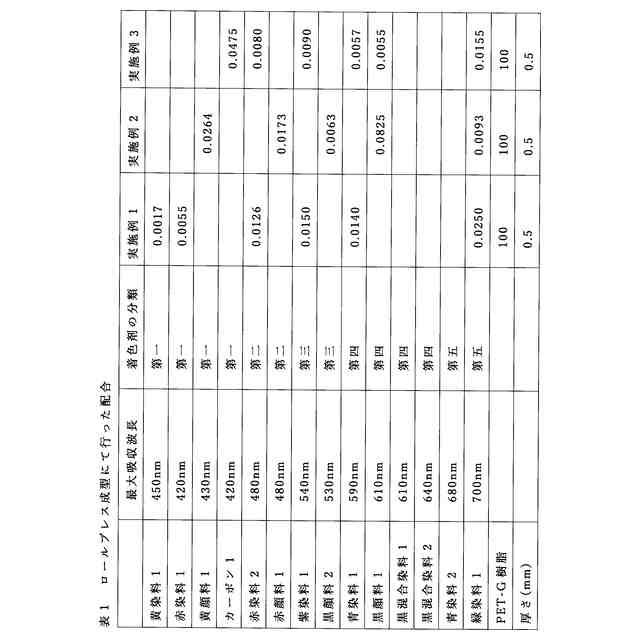

（【００１１】以降は省略されています）

関連特許
