公開番号2025085405
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199264
出願日2023-11-24
発明の名称表示操作装置および表示操作装置を備えた画像形成装置
出願人シャープ株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類H04N 1/00 20060101AFI20250529BHJP(電気通信技術)
要約【課題】ジョブ開始前に従来よりもジョブ設定を容易に確認でき、ユーザーの利便性が高い表示操作装置を提供する。
【解決手段】ユーザーの操作を受け付ける操作部と、前記ユーザーにジョブの設定画面を表示する表示部と、前記操作部および前記表示部を制御する制御部とを備え、前記設定画面は、ユーザーからの設定操作を受け付け、受け付けた設定を表示するための設定ボタンを有し、ジョブを開始するためのユーザーからの操作を受け付けるジョブ開始ボタンが、複数の前記設定ボタンからなることを特徴とする表示操作装置。
【選択図】図4
特許請求の範囲【請求項１】
ユーザーの操作を受け付ける操作部と、
前記ユーザーにジョブの設定画面を表示する表示部と、
前記操作部および前記表示部を制御する制御部とを備え、
前記設定画面は、ユーザーからの設定操作を受け付け、受け付けた設定を表示するための設定ボタンを有し、ジョブを開始するためのユーザーからの操作を受け付けるジョブ開始ボタンが、複数の前記設定ボタンからなることを特徴とする表示操作装置。
続きを表示（約 670 文字）【請求項２】
前記制御部は、前記操作部が前記設定ボタンに対して予め定められた第１操作を受け付けた場合、前記設定ボタンに関連付けられた設定の変更を受け付ける設定変更画面を前記表示部に表示させる請求項１に記載の表示操作装置。
【請求項３】
前記第１操作は、前記設定ボタンの予め定められたスワイプ操作である請求項２に記載の表示操作装置。
【請求項４】
予め定められた判定時間を計測するタイマをさらに備え、
前記第１操作は、前記設定ボタンの前記判定時間以上の長押し操作である請求項２に記載の表示操作装置。
【請求項５】
前記制御部は、前記操作部が前記設定ボタンに対して予め定められた第２操作を受け付けた場合、前記設定ボタンに関連付けられた設定でジョブを実行させる請求項１に記載の表示操作装置。
【請求項６】
予め定められた判定時間を計測するタイマをさらに備え、
前記第２操作は、前記設定ボタンの予め定められた判定時間未満の短押し操作である請求項５に記載の表示操作装置。
【請求項７】
前記請求項１に記載の表示操作装置と、
前記操作部が受け付けた印刷実行指令に基づき、画像形成を行う画像形成部とを備え、
前記表示部は、前記ユーザーに前記画像形成に係る設定画面を表示し、
前記設定画面は、予め定められた各種の画像形成設定がそれぞれ関連付けられた複数の設定ボタンから構成される画像形成開始ボタンを含むことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この開示は、表示操作装置および表示操作装置を備えた画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、２つの色を用いて画像を形成する２色モードや白黒モードの画像形成モードで画像形成を行う画像形成装置が知られている。
【０００３】
このような２色の画像形成モードで画像を形成する場合、２色の色の選択や各色の濃度などを選択して事前に設定する必要がある。
しかしながら、実際に印刷を実行した後で、２色の設定によっては印刷された画像が見にくく、分かりづらいということがあった。
【０００４】
このような問題を解決すべく、従来、設定された条件でプレビュー画面を表示させるスキャンイン機能や、最初に１部だけ印刷して内容を確認できるお試しコピー機能などが提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５‐０４３１０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、印刷を実行する前に設定が間違っていた場合、再度設定画面に移行して設定を行う必要がある。また、設定された色の選択や濃度ではわかりづらい場合、設定をすぐに変更できないなどの問題もあった。
【０００７】
この開示は、以上のような事情を考慮してなされたものであって、その目的は、ジョブ開始前に従来よりもジョブ設定を容易に確認でき、ユーザーの利便性が高い表示操作装置を提供することにある。
【課題を解決するための手段】
【０００８】
この開示による表示操作装置は、ユーザーの操作を受け付ける操作部と、前記ユーザーにジョブの設定画面を表示する表示部と、前記操作部および前記表示部を制御する制御部とを備え、前記設定画面は、ユーザーからの設定操作を受け付け、受け付けた設定を表示するための設定ボタンを有し、ジョブを開始するためのユーザーからの操作を受け付けるジョブ開始ボタンが、複数の前記設定ボタンからなることを特徴とする。
【発明の効果】
【０００９】
この開示によれば、各種のジョブ設定を示す情報が表示された設定ボタンから構成されるジョブ開始ボタンを設定画面に表示することにより、従来よりもジョブ設定が容易に確認でき、ユーザーの利便性が高い表示操作装置を実現できる。
【図面の簡単な説明】
【００１０】

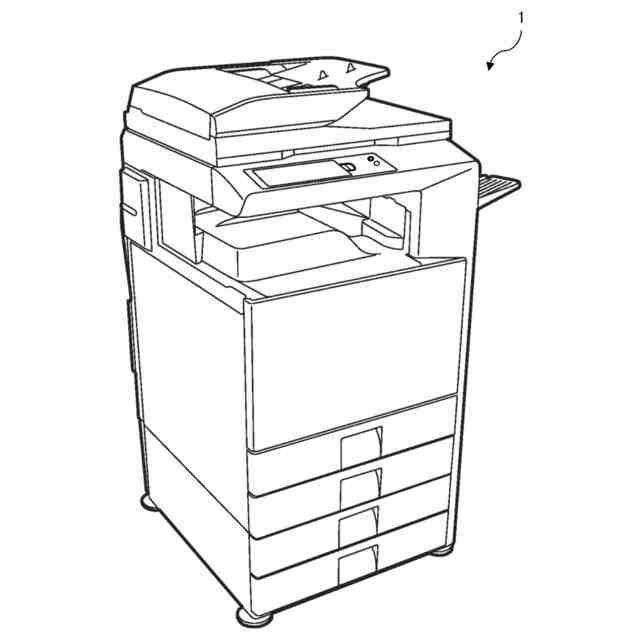

この開示のデジタル複合機の外観を示す斜視図である。

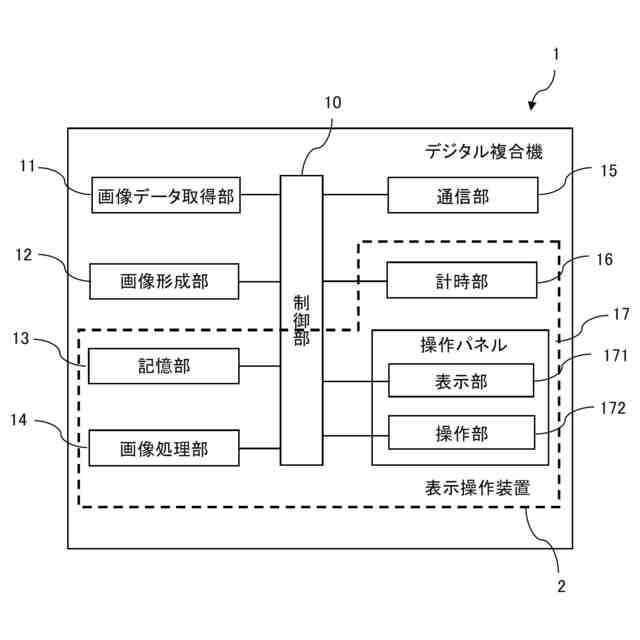

図１に示すデジタル複合機の概略構成を示すブロック図である。

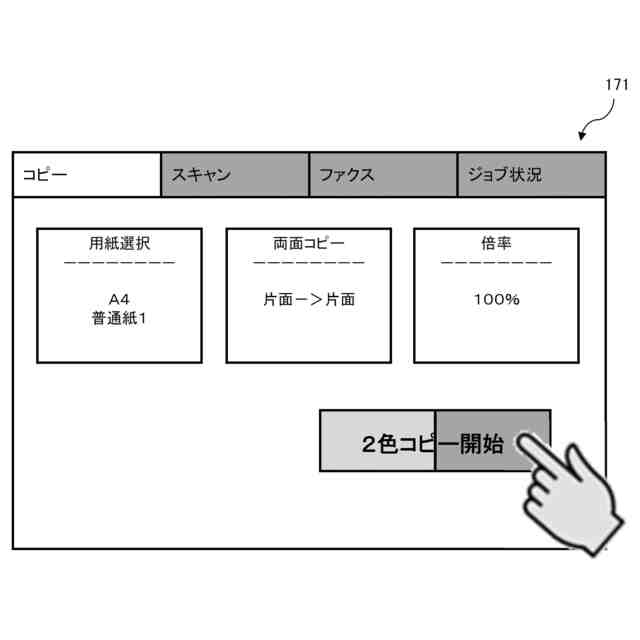

図１に示すデジタル複合機の２色コピー設定画面の一例を示す説明図である。

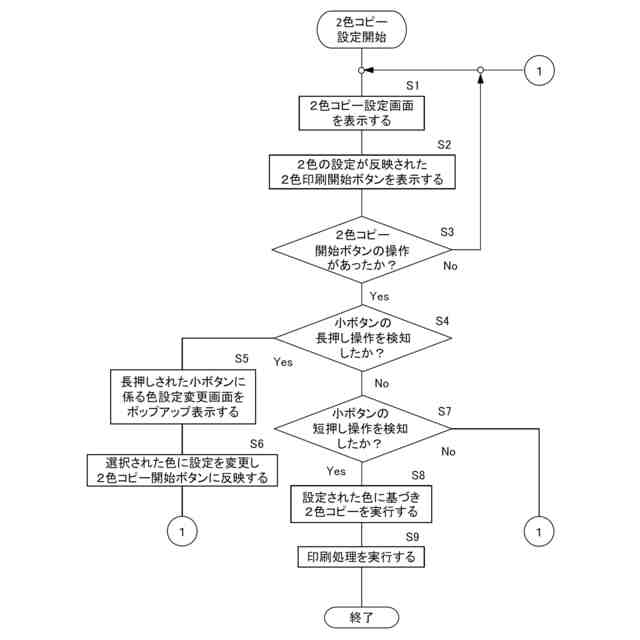

図１に示すデジタル複合機の２色印刷処理の一例を示すフローチャートである。

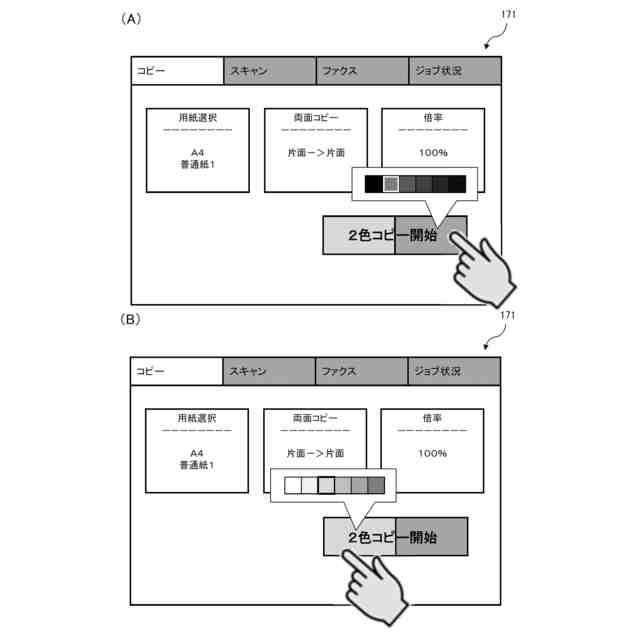

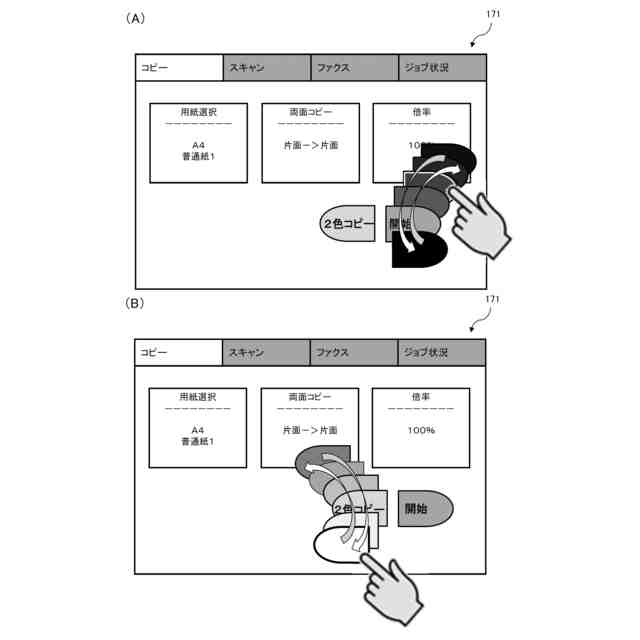

図１に示すデジタル複合機の２色印刷画面の各色の設定変更の例を示す説明図である。
この開示の実施形態２に係るデジタル複合機の２色コピー設定画面の一例を示す説明図である。

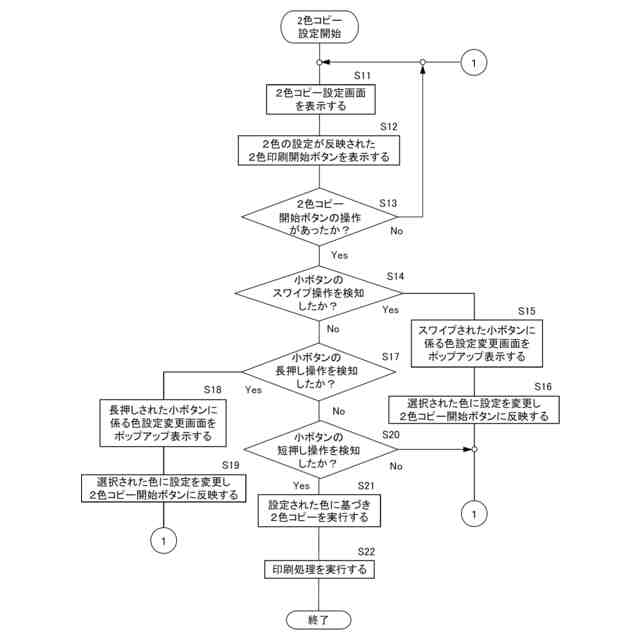

この開示の実施形態２に係るデジタル複合機の２色印刷処理の一例を示すフローチャートである。
この開示の実施形態２に係るデジタル複合機の２色印刷画面の各色の設定変更の例を示す説明図である。

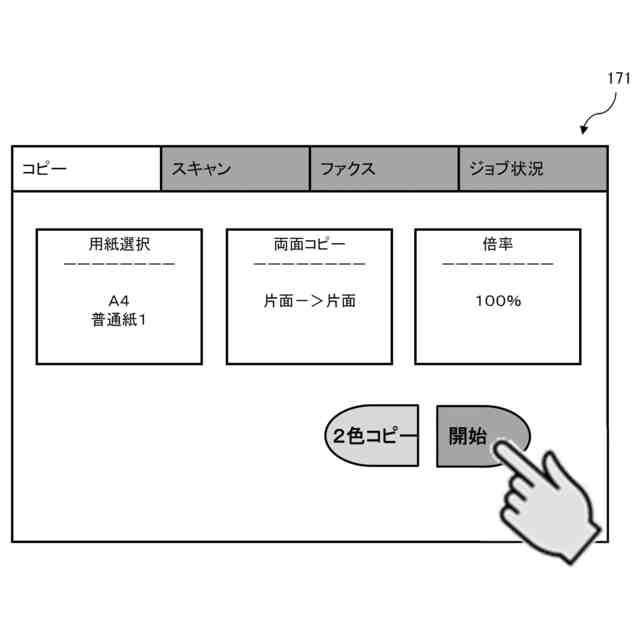

この開示の実施形態３に係るデジタル複合機のコピー設定画面の一例を示す説明図である。
この開示の実施形態３に係るデジタル複合機の印刷処理の一例を示すフローチャートである。
この開示の実施形態３に係るデジタル複合機の印刷画面の各機能の設定変更の例を示す説明図である。

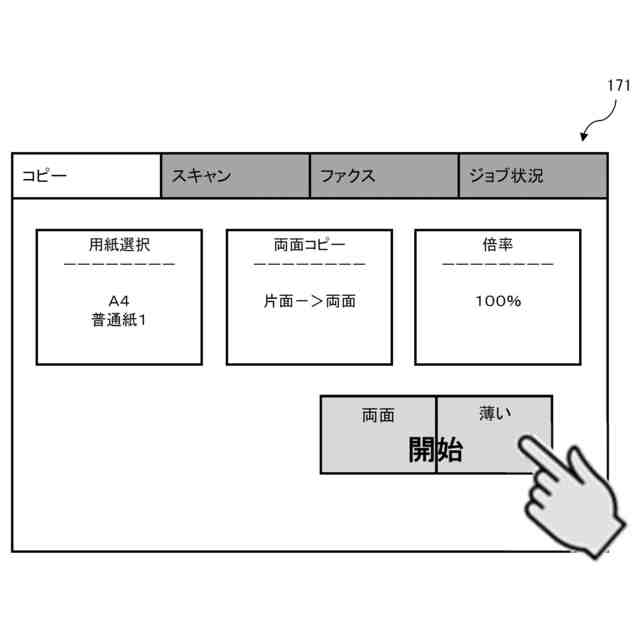

この開示の実施形態４に係るデジタル複合機のコピー設定画面の一例を示す説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
