発明の名称補聴器のイヤピース耳穴挿入具
出願人個人
代理人
主分類H04R 25/00 20060101AFI20250515BHJP(電気通信技術)
要約【課題】簡単に出来る耳穴へのイヤピース挿入具を提供する。
【解決手段】細い円筒の片側端部から中程までに溝状の切り欠きを設け、もう片方端部に磁石を設ける。
以上を特徴とする補聴器のイヤピース耳穴挿入具である。
【選択図】図1
特許請求の範囲【請求項１】
細い円筒の片側端部から中程までに溝状の切り欠きを設け、もう片方端部に磁石を設ける。
以上を特徴とする補聴器のイヤピース耳穴挿入具である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、補聴器のスピーカーをカバーするイヤピースを、耳穴にスムーズに挿入するための、耳穴挿入具に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
耳掛け方補聴器は、イヤピース（耳栓）に囲まれるようにスピーカーが内側にあり、それに繋がるワイヤー（電線）そしてマイクの構成である。そしてイヤピースに囲まれるスピーカーを耳穴へ入れ、マイクで集めた音をスピーカーで聞く。
【発明が解決しようとする課題】
【０００３】
耳穴へイヤピースを挿入する時、スピーカーに繋がる部分のワイヤーを指で摘まんで耳穴へ挿入するが、ワイヤーが柔らかくふにゃふにゃして曲がったりして耳穴へきっちり挿入出来ない。
本案は以上の問題を解決するためになされたものである。
【課題を解決するための手段】
【０００４】
細い円筒の片側端部から中程までに溝状の切り欠きを設け、もう片方端部に磁石を設ける。
以上を特徴とする補聴器のイヤピース耳穴挿入具である。
【発明の効果】
【０００５】
簡単に確実にイヤピースが耳穴へ挿入できる。
【図面の簡単な説明】
【０００６】

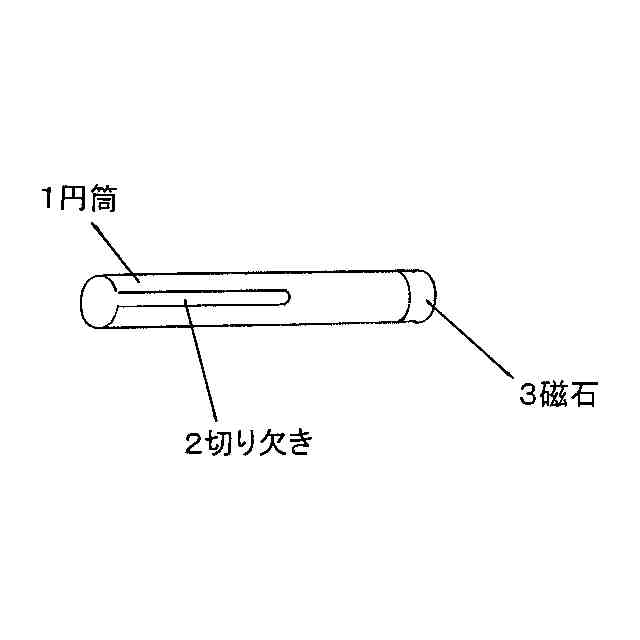

本発明の斜視図

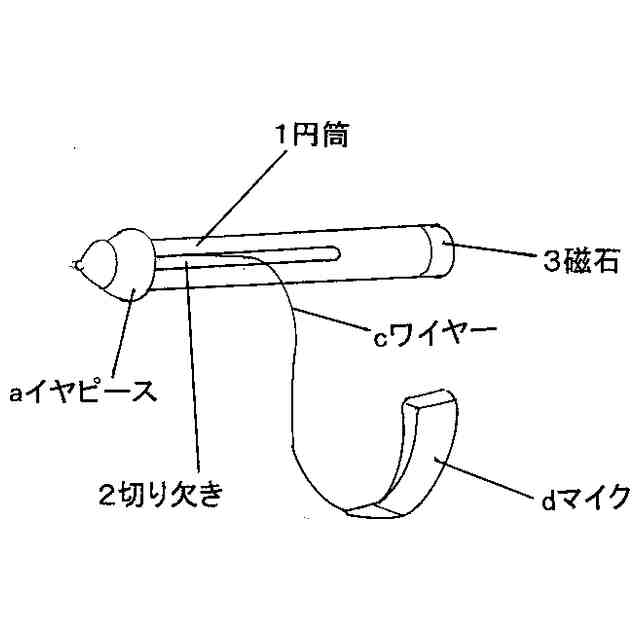

本発明にワイヤーを入れる斜視図

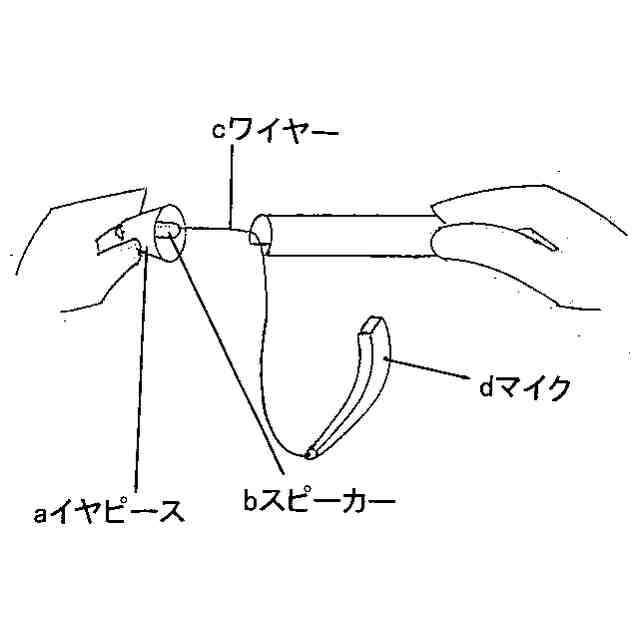

本発明の先端にイヤピースが付いた斜視図
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態について説明する。
細長い円筒（１）の片側端部から中程までに溝状の切り欠き（２）を設け、もう片方端部に磁石（３）を設ける。
以上の構成でこれを使用する時は片方の手でイヤピース（ａ）を持ち、そしてもう片方の手で円筒（１）を持つ。そしてスピーカー（ｂ）に繋がるワイヤー（ｃ）を円筒（１）端部の切り欠き（２）部から円筒（１）の中に入れる。そして円筒（１）をスピーカー（ｂ）そしてイヤピース（ａ）の内側までスライドする。
こうすると円筒（１）の先頭がイヤピース（ａ）となり、この状態の円筒（１）でイヤピース（ａ）を耳穴へ挿入するものである。これによってイヤピース（ａ）が耳穴へきっちり収まりそして、挿入後は円筒（１）を抜きマイク（ｄ）を耳へ掛ける。
又円筒（１）に設ける切り欠き（２）はワイヤー（ｃ）の円筒（１）への出し入れ、そして円筒（１）端部の磁石（３）は補聴器に組み込む空気電池を吸着するためである。
【符号の説明】
【０００８】
１円筒
２切り欠き
３磁石
ａイヤピース
ｂスピーカー
ｃワイヤー
ｄマイク
