公開番号2025086737
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200977
出願日2023-11-28
発明の名称衛星移動通信システム、衛星移動通信装置、衛星移動通信方法および衛星移動通信プログラム
出願人日本電気株式会社
代理人個人
主分類H04W 4/029 20180101AFI20250602BHJP(電気通信技術)
要約【課題】衛星移動通信システムを効率化することができるようなユーザ端末のロケーションの管理技術を提供する。
【解決手段】
衛星移動通信システムは、複数の非静止衛星装置を備え、各非静止衛星装置は、地上のユーザ端末および他の非静止衛星装置と通信する通信手段と、当該非静止衛星装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成手段と、を備えている。

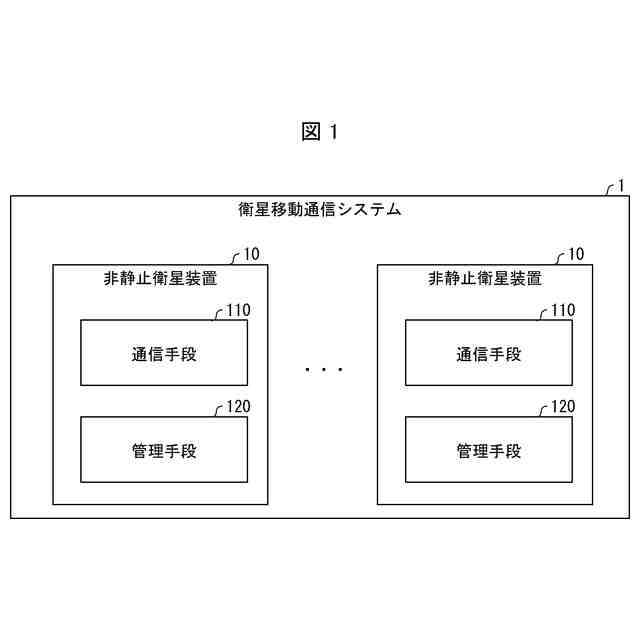

【選択図】図1
特許請求の範囲【請求項１】
複数の非静止衛星装置を備え、
各非静止衛星装置は、
地上のユーザ端末および他の非静止衛星装置と通信する通信手段と、
当該非静止衛星装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成手段と、を備えている、衛星移動通信システム。
続きを表示（約 1,600 文字）【請求項２】
各非静止衛星装置は、
当該非静止衛星装置の接続可能範囲に対応する１以上の前記地理的区域を特定する特定手段を更に備えている、請求項１に記載の衛星移動通信システム。
【請求項３】
各非静止衛星装置は、
他の非静止衛星装置から、地理的区域を識別する識別情報が関連付けられた通信内容を受信し、当該識別情報が示す地理的区域と、前記特定手段が特定した地理的区域とを比較して一致しなかった場合、当該通信内容を前記他の非静止衛星装置とは異なる非静止衛星装置に転送する転送手段を更に備えている、請求項２に記載の衛星移動通信システム。
【請求項４】
各非静止衛星装置は、
特定のユーザ端末宛の通信内容を、前記特定のユーザ端末の位置に対応する前記地理的区域を識別する情報と関連付けて、他の非静止衛星装置に送信する発送手段を更に備えている、請求項１に記載の衛星移動通信システム。
【請求項５】
各非静止衛星装置の前記生成手段が生成した前記ロケーション情報を収集する収集手段を更に備え、
各非静止衛星装置は、
前記収集手段から、前記特定のユーザ端末の位置に対応する前記地理的区域を取得する取得手段を更に備えている、請求項４に記載の衛星移動通信システム。
【請求項６】
各非静止衛星装置は、
前記ロケーション情報を、他の非静止衛星装置に送信する情報共有手段を更に備えている、請求項１に記載の衛星移動通信システム。
【請求項７】
前記情報共有手段は、前記ロケーション情報を、前記複数の非静止衛星装置のうち、第１の近隣非静止衛星装置および第２の近隣非静止衛星装置の少なくとも一方に送信し、
前記第１の近隣非静止衛星装置は、前記ロケーション情報が示す地理的区域を接続可能範囲に含んでいる非静止衛星装置であり、
前記第２の近隣非静止衛星装置は、前記ロケーション情報が示す地理的区域を次に接続可能範囲に含む非静止衛星装置である、請求項６に記載の衛星移動通信システム。
【請求項８】
複数の非静止衛星装置を備えた衛星移動通信システムを構成する非静止衛星装置が備える衛星移動通信装置であって、
地上のユーザ端末および他の非静止衛星装置と通信する通信手段と、
当該衛星移動通信装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成手段と、を備えている、衛星移動通信装置。
【請求項９】
複数の非静止衛星装置を備えた衛星移動通信システムによる衛星移動通信方法であって、
各非静止衛星装置が備える少なくとも１つのプロセッサが、
地上のユーザ端末および他の非静止衛星装置と通信する通信処理と、
当該非静止衛星装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成処理と、を実行する、衛星移動通信方法。
【請求項１０】
コンピュータを複数の非静止衛星装置を備えた衛星移動通信システムを構成する非静止衛星装置が備える衛星移動通信装置として動作させるための衛星移動通信プログラムであって、
前記コンピュータを、地上のユーザ端末および他の非静止衛星装置と通信する通信手段と、当該衛星移動通信装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成手段と、として機能させる、衛星移動通信プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、衛星移動通信システム、衛星移動通信装置、衛星移動通信方法および衛星移動通信プログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般的な地上移動通信システムでは、ユーザ端末がどの基地局に接続しているかに基づいてユーザ端末のロケーション情報が管理されており、ユーザ端末のロケーション情報を用いてユーザ端末間の通信が実現されている。
【０００３】
また、特許文献１には、衛星移動通信システムにおいて、任意の所与の時間間隔で関連／接続衛星のグラフを展開することによりバーチャルルーティングエリア（ＶＲＡ）を作成することが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２０５１５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
衛星コンステレーションを利用した衛星移動通信システムにおいて、中継局となる非静止衛星は数時間で地球を一周するため、ユーザ端末の移動速度よりも格段に速く移動する。そのため、例えば数分から十数分毎にユーザ端末が接続する中継局が更新される。そのため、上述した地上移動通信システムのようにユーザ端末のロケーション情報を管理した場合、ユーザ端末が接続する中継局が更新される度にロケーション情報が更新される。そのため、頻繁な管理情報の送受信が発生し、通信帯域を圧迫する。また、中継局が更新されるタイミングで通信が行われた場合に、通信データの転送においてキャッシュミスが生じる可能性がある。
【０００６】
また、特許文献１に記載の技術では、所与の時間間隔毎にバーチャルルーティングエリア（ＶＲＡ）を作成するために煩雑な処理が必要となる。
【０００７】
本開示は、上記の問題に鑑みてなされたものであり、その一例示的目的は、衛星移動通信システムを効率化することができるようなユーザ端末のロケーションの管理技術を提供することにある。
【課題を解決するための手段】
【０００８】
本開示の一例示的側面に係る衛星移動通信システム装置は、複数の非静止衛星装置を備え、各非静止衛星装置は、地上のユーザ端末および他の非静止衛星装置と通信する通信手段と、当該非静止衛星装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成手段と、を備えている。
【０００９】
本開示の一例示的側面に係る衛星移動通信装置は、複数の非静止衛星装置を備えた衛星移動通信システムを構成する非静止衛星装置が備える衛星移動通信装置であって、地上のユーザ端末および他の非静止衛星装置と通信する通信手段と、当該衛星移動通信装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成手段と、を備えている。
【００１０】
本開示の一例示的側面に係る衛星移動通信方法は、複数の非静止衛星装置を備えた衛星移動通信システムによる衛星移動通信方法であって、各非静止衛星装置が備える少なくとも１つのプロセッサが、地上のユーザ端末および他の非静止衛星装置と通信する通信処理と、当該非静止衛星装置に接続するユーザ端末と、地上に予め設定された複数の地理的区域のうち、当該ユーザ端末の位置に対応する地理的区域と、の関連付けを示すロケーション情報を生成する生成処理と、を実行する。
（【００１１】以降は省略されています）
