公開番号2025087342
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201931
出願日2023-11-29
発明の名称防水シート施工補助治具、および防水シート施工方法
出願人積水ハウス株式会社
代理人個人,個人
主分類E04F 21/00 20060101AFI20250603BHJP(建築物)
要約【課題】防水シートを施工する際、皺の発生を抑制できる防水シート施工補助治具、および防水シート施工方法を提供する。

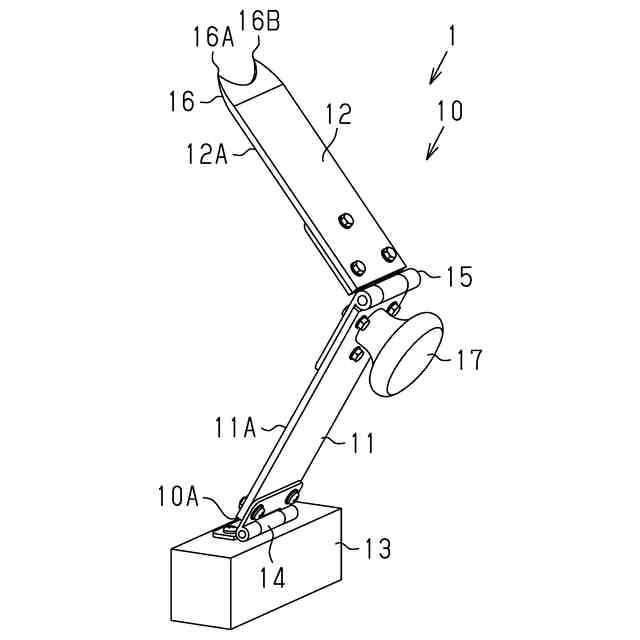

【解決手段】防水シート施工補助治具1は、第1押圧部11Aと第2押圧部12Aとを有する押圧部10を備える。第1押圧部11Aは、防水シート3において壁2に張り付けられる壁シート部9の下部9Aを直接または間接的に押さえる。第2押圧部12Aは、壁シート部9の上部9Bを押さえる。第2押圧部12Aは、爪部16を有する。爪部16は、防水シート3に突き刺さるように構成される。

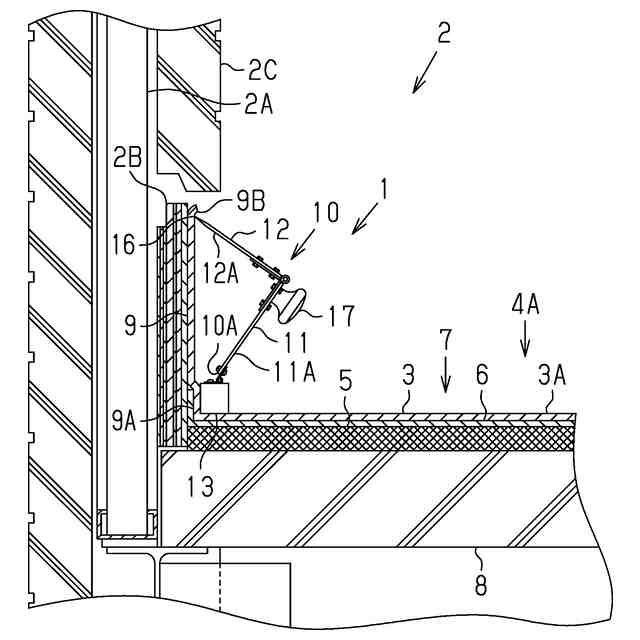

【選択図】図3
特許請求の範囲【請求項１】
壁に防水シートを張り付ける張付作業を補助する防水シート施工補助治具であって、
前記防水シートにおいて前記壁に張り付けられる壁シート部の下部を直接または間接的に押さえる第１押圧部と、前記壁シート部の上部を押さえる第２押圧部とを有する押圧部を備え、
前記第２押圧部は、爪部を有し、
前記爪部は、前記防水シートに突き刺さるように構成される、
防水シート施工補助治具。
続きを表示（約 750 文字）【請求項２】
台座部をさらに備え、
前記台座部は、前記押圧部の下端部に回転可能に結合する、
請求項１に記載の防水シート施工補助治具。
【請求項３】
前記押圧部の前記下端部は、第１ヒンジ部材によって前記台座部に回転可能に結合される、
請求項２に記載の防水シート施工補助治具。
【請求項４】
前記押圧部は、第１押圧部材と、前記爪部が設けられる第２押圧部材と、を備え、
前記第２押圧部材は、前記第１押圧部材と第２ヒンジ部材によって回転可能に結合される、
請求項１に記載の防水シート施工補助治具。
【請求項５】
前記押圧部は、板バネによって構成される、
請求項１に記載の防水シート施工補助治具。
【請求項６】
前記押圧部には、前記押圧部を前記防水シートに向かって押し込む押し込み部が設けられる、
請求項１に記載の防水シート施工補助治具。
【請求項７】

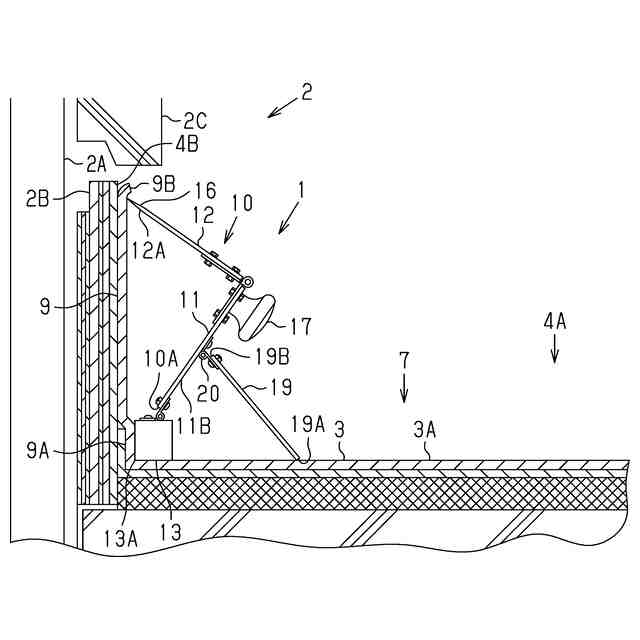

前記押圧部を支持する支持部材をさらに備え、
前記支持部材は、床に直接または間接的に接触する第１端部と、前記押圧部に接触する第２端部と、を有する、
請求項１に記載の防水シート施工補助治具。
【請求項８】

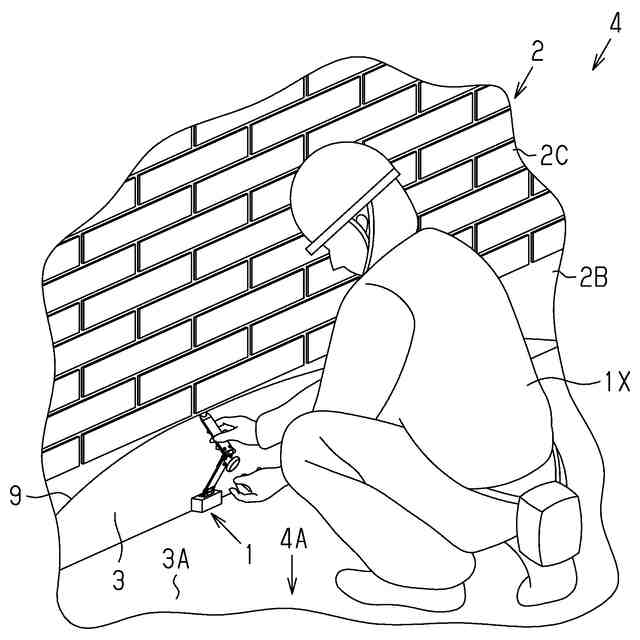

壁に防水シートを張り付ける防水シート施工方法であって、
前記防水シートは、床から立ち上がる壁部に沿う壁シート部を有し、
前記壁部に前記壁シート部を接触させる状態において、請求項１～７のいずれか一項に記載の防水シート施工補助治具によって、前記壁シート部を仮留めする第１工程と、
前記壁部に、前記壁シート部を固定する第２工程と、を含む、
防水シート施工方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、防水シート施工補助治具、および防水シート施工方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

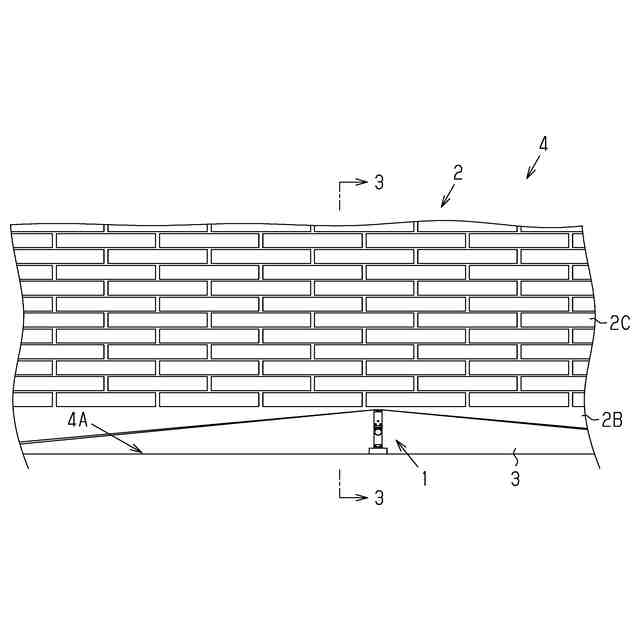

建築物において、床から立ち上がる壁部に防水シートを張る場合、治具は、防水シートにおける皺の発生を抑制するように防水シートを張るために用いられる。例えば、特許文献１には、防水シート施工補助治具（特許文献１では、施工用治具）が開示されている。同文献の防水シート施工補助治具は、基部と、基部に対して回転するように設けられる押圧部とを備える。補助部は、弾性体を有する。補助部は、弾性体を介して防水シートを壁部に押圧することによって、押圧後の皺の発生を抑制する。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１２９７１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

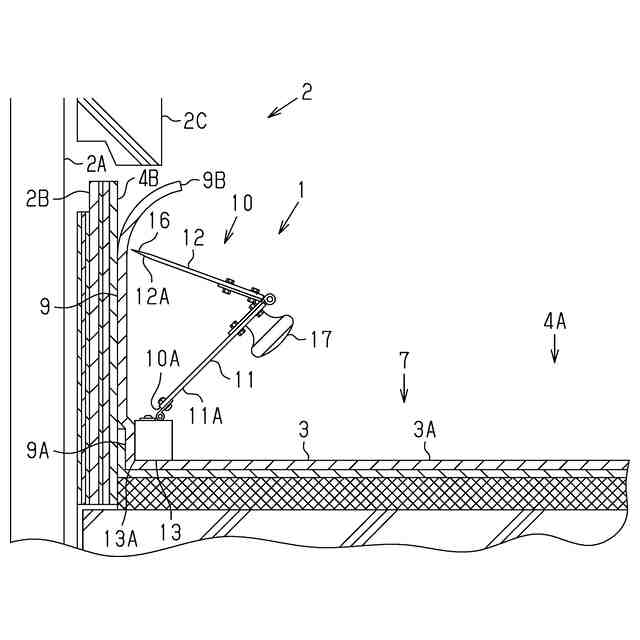

ところで、防水シートを施工する際、防水シートの弛みを伸ばすことによって防水シートの皺の発生を抑制する観点において、防水シート施工補助治具、および防水シート施工方法に改善の余地がある。
【課題を解決するための手段】
【０００５】
（１）上記課題を解決する防水シート施工補助治具は、壁に防水シートを張り付ける張付作業を補助する防水シート施工補助治具であって、前記防水シートにおいて前記壁に張り付けられる壁シート部の下部を直接または間接的に押さえる第１押圧部と、前記壁シート部の上部を押さえる第２押圧部とを有する押圧部を備え、前記第２押圧部は、爪部を有し、前記爪部は、前記防水シートに突き刺さるように構成される。この構成によれば、押圧部は、壁シート部の下部および上部を押さえる。これにより、押圧部は、防水シートの弛みを伸ばせる。このため、防水シートの皺の発生を抑制できる。
【０００６】
（２）上記（１）の防水シート施工補助治具において、台座部をさらに備え、前記台座部は、前記押圧部の下端部に回転可能に結合する。この構成によれば、押圧部は、台座部に回転可能に結合される。このため、壁シート部を押さえ易いように押圧部を回転させることができる。
【０００７】
（３）上記（２）の防水シート施工補助治具において、前記押圧部の前記下端部は、第１ヒンジ部材によって前記台座部に回転可能に結合される。この構成によれば、押圧部の下端部は、第１ヒンジ部材によって台座部に回転可能に結合される。このため、壁シート部を押さえ易いように押圧部を回転させることができる。
【０００８】
（４）上記（１）～（３）のいずれか１つの防水シート施工補助治具において、前記押圧部は、第１押圧部材と、前記爪部が設けられる第２押圧部材と、を備え、前記第２押圧部材は、前記第１押圧部材と第２ヒンジ部材によって回転可能に結合される。この構成によれば、第２押圧部材は、第２ヒンジ部材によって第１押圧部材に回転可能に結合される。このため、押圧部は、爪部を壁シート部に突き刺し易いように第２押圧部材を回転させることができる。
【０００９】

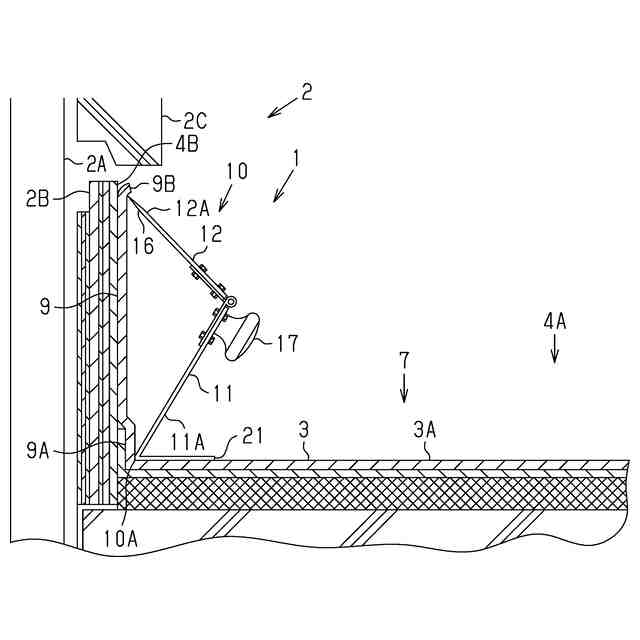

（５）上記（１）～上記（４）のいずれか１つの防水シート施工補助治具において、前記押圧部は、板バネによって構成される。この構成によれば、板バネによって構成される押圧部は、壁シート部の下部および上部を押さえる。これにより、押圧部は、防水シートの弛みを伸ばせる。このため、防水シートの皺の発生を抑制できる。
【００１０】

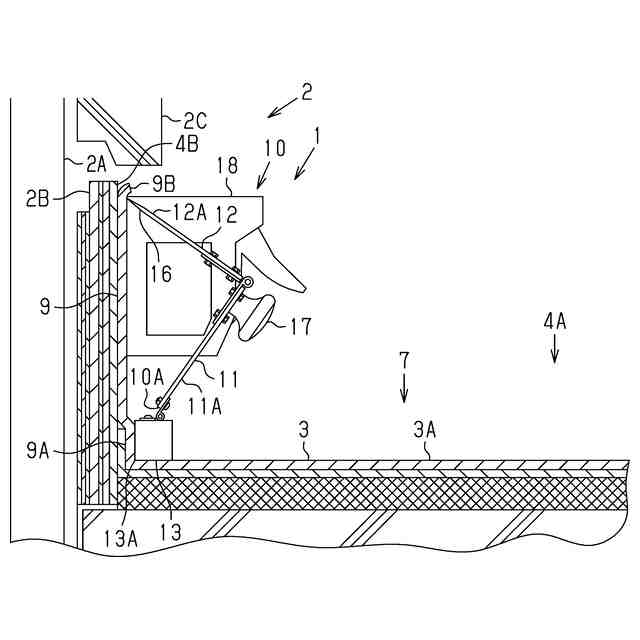

（６）上記（１）～上記（５）のいずれか１つの防水シート施工補助治具において、前記押圧部には、前記押圧部を前記防水シートに向かって押し込む押し込み部が設けられる。この構成によれば、押し込み部を押圧することによって、押圧部を防水シートに向かって押し込むことができる。これにより、押圧部によって効率よく防水シートの弛みを伸ばせる。このため、防水シートの皺の発生を抑制できる。
（【００１１】以降は省略されています）
