公開番号2025088066
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202507
出願日2023-11-30
発明の名称印刷システム、印刷制御装置、印刷制御方法、印刷制御プログラム
出願人株式会社リコー
代理人個人,個人
主分類G06F 3/12 20060101AFI20250604BHJP(計算;計数)
要約【課題】工程毎に数量と単位を紐付けて管理することを目的としている。
【課題を解決するための手段】画像形成装置と、印刷制御装置とを含む印刷システムであって、前記印刷制御装置は、前記画像形成装置に対する印刷ジョブの入力を受け付けるジョブ受付部と、印刷ジョブに基づき特定される複数の工程毎に、各工程で取り扱う数量の単位を示す単位情報が格納された単位情報記憶部を参照し、前記ジョブ受付部が受け付けた印刷ジョブに基づき特定された複数の工程における各工程で取り扱う数量と、前記各工程で取り扱う数量の単位とを対応付けて管理する数量管理部と、を有する。

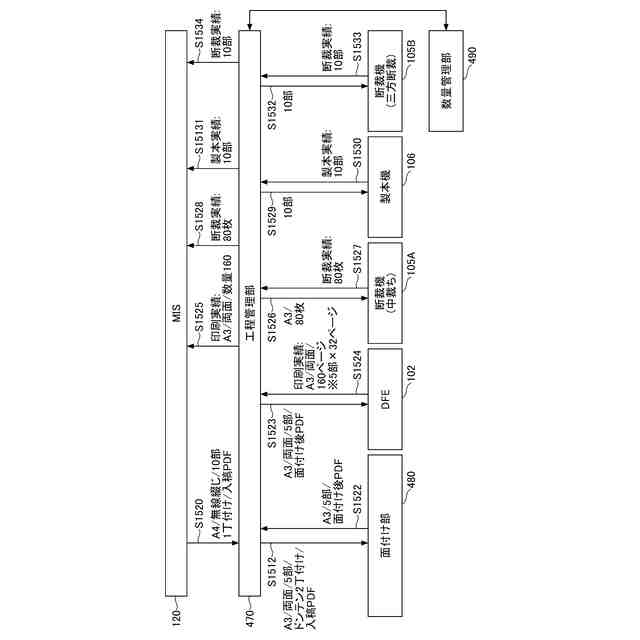

【選択図】図15B
特許請求の範囲【請求項１】
画像形成装置と、印刷制御装置とを含む印刷システムであって、
前記印刷制御装置は、
前記画像形成装置に対する印刷ジョブの入力を受け付けるジョブ受付部と、
印刷ジョブに基づき特定される複数の工程毎に、各工程で取り扱う数量の単位を示す単位情報が格納された単位情報記憶部を参照し、前記ジョブ受付部が受け付けた印刷ジョブに基づき特定された複数の工程における各工程で取り扱う数量と、前記各工程で取り扱う数量の単位とを対応付けて管理する数量管理部と、を有する、印刷システム。
続きを表示（約 1,900 文字）【請求項２】
前記数量管理部は、
前記複数の工程に含まれる工程毎に、前記ジョブ受付部が受け付けた印刷ジョブを実行した場合における該工程の実行結果を示す実績数量と、前記実績数量と対応する単位を示す情報とを対応付けて、前記印刷ジョブの入力元へ出力する、請求項１記載の印刷システム。
【請求項３】
前記数量管理部は、
印刷ジョブが示す印刷条件と、複数の工程を含む工程パターン情報と、を対応付けた工程パターン情報が格納された工程パターン記憶部を参照し、前記ジョブ受付部が受け付けた印刷ジョブが示す印刷条件と対応する複数の工程を含む工程パターン情報を特定する工程特定部と、
前記ジョブ受付部が受け付けた印刷ジョブが示す印刷条件に含まれる数量に基づき、前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎に、前記各工程で取り扱う数量を算出する数量算出部と、を有する、請求項２記載の印刷システム。
【請求項４】
前記各工程で取り扱う数量は、
前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎に、前記ジョブ受付部が受け付けた印刷ジョブが示す印刷条件に含まれる数量に応じて決められる予定入力数量と、
前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎に、前記ジョブ受付部が受け付けた印刷ジョブを実行した場合の実行結果を示す予定実績数量と、を含む、請求項３記載の印刷システム。
【請求項５】
前記数量管理部は、
前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎の前記実績数量を取得してジョブ実績情報記憶部に格納する実績格納部を有し、
前記数量算出部は、
複数の工程毎に、前記予定実績数量を算出するための計算式が格納された計算式記憶部を参照し、前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎の前記予定実績数量を算出し、
前記実績格納部は、
前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎の前記実績数量に、前記数量算出部により算出された前記予定実績数量を対応付けて、前記ジョブ実績情報記憶部に格納する、請求項４記載の印刷システム。
【請求項６】
前記数量算出部は、
複数の工程毎に、前記予定入力数量を算出するための計算式が格納された計算式記憶部を参照し、前記工程特定部により特定された前記工程パターン情報が示す複数の工程毎の予定入力数量を算出し、
前記実績格納部は、
前記ジョブ受付部が受け付けた印刷ジョブを実行した場合に、前記工程特定部により特定された前記工程パターン情報が示す複数の工程のそれぞれに対して入力された入力数量を取得し、前記入力数量に、前記数量算出部により算出された前記予定入力数量を対応付けて、前記ジョブ実績情報記憶部に格納する、請求項５記載の印刷システム。
【請求項７】
画像形成装置に対する印刷ジョブの入力を受け付けるジョブ受付部と、
印刷ジョブに基づき特定される複数の工程毎に、各工程で取り扱う数量の単位を示す単位情報が格納された単位情報記憶部を参照し、前記ジョブ受付部が受け付けた印刷ジョブに基づき特定された複数の工程における各工程で取り扱う数量と、前記各工程で取り扱う数量の単位とを対応付けて管理する数量管理部と、を有する、印刷制御装置。
【請求項８】
画像形成装置と、印刷制御装置とを含む印刷システムによる印刷制御方法であって、
前記印刷制御装置が、
前記画像形成装置に対する印刷ジョブの入力を受け付け、
印刷ジョブに基づき特定される複数の工程毎に、各工程で取り扱う数量の単位を示す単位情報が格納された単位情報記憶部を参照し、受け付けた印刷ジョブに基づき特定された複数の工程における各工程で取り扱う数量と、前記各工程で取り扱う数量の単位とを対応付けて管理する、印刷制御方法。
【請求項９】
画像形成装置に対する印刷ジョブの入力を受け付け、
印刷ジョブに基づき特定される複数の工程毎に、各工程で取り扱う数量の単位を示す単位情報が格納された単位情報記憶部を参照し、受け付けた印刷ジョブに基づき特定された複数の工程における各工程で取り扱う数量と、前記各工程で取り扱う数量の単位とを対応付けて管理する、処理を印刷制御装置に実行させる、印刷制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システム、印刷制御装置、印刷制御方法、印刷制御プログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来の商業用の印刷システムでは、ＭＩＳ（ＭａｎａｇｅｍｅｎｔＩｎｆｏｒｍａｔｉｏｎＳｙｓｔｅｍ：経営情報システム）等を用いて、印刷ジョブの進捗や処理実績等を管理することが知られている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
商業用の印刷システムでは、加工機やアプリケーションによって、デジタルワークフローに含まれる複数の工程が実行される。また、商業印刷における「数量」は、工程の内容に応じて、「印刷部数」、「納品部数」、「印刷枚数」、「ページ数」等の様々な単位で表される。このため、上述した従来の印刷システムでは、各工程で用いられる数量の単位が不明であり、印刷ジョブの進捗や処理実績等を適正に管理することが困難である。
【０００４】
開示の技術は、上記事情に鑑みて成されたものであり、工程毎に数量と単位を紐付けて管理することを目的としている。
【課題を解決するための手段】
【０００５】
開示の技術は、画像形成装置と、印刷制御装置とを含む印刷システムであって、前記印刷制御装置は、前記画像形成装置に対する印刷ジョブの入力を受け付けるジョブ受付部と、印刷ジョブに基づき特定される複数の工程毎に、各工程で取り扱う数量の単位を示す単位情報が格納された単位情報記憶部を参照し、前記ジョブ受付部が受け付けた印刷ジョブに基づき特定された複数の工程における各工程で取り扱う数量と、前記各工程で取り扱う数量の単位とを対応付けて管理する数量管理部と、を有する。
【発明の効果】
【０００６】
工程毎に数量と単位を紐付けて管理できる。
【図面の簡単な説明】
【０００７】
印刷システムのシステム構成の一例を示す図である。

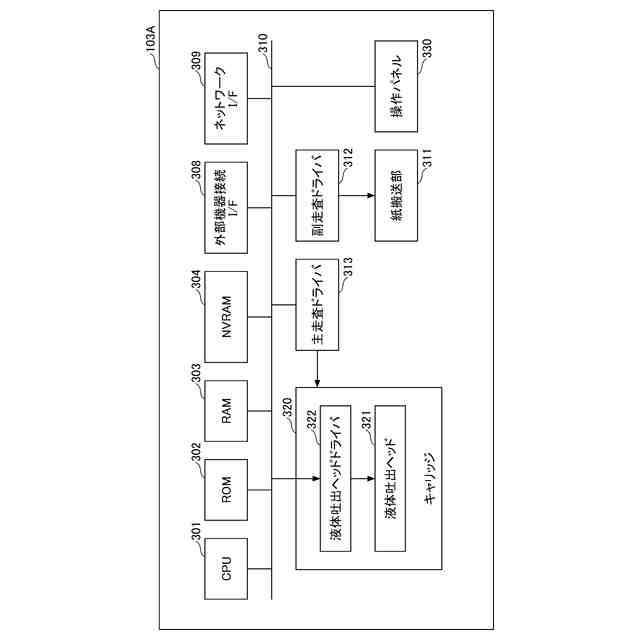

画像形成装置のハードウェア構成の一例を示す図である。
画像形成装置のハードウェア構成の別の例を示す図である。

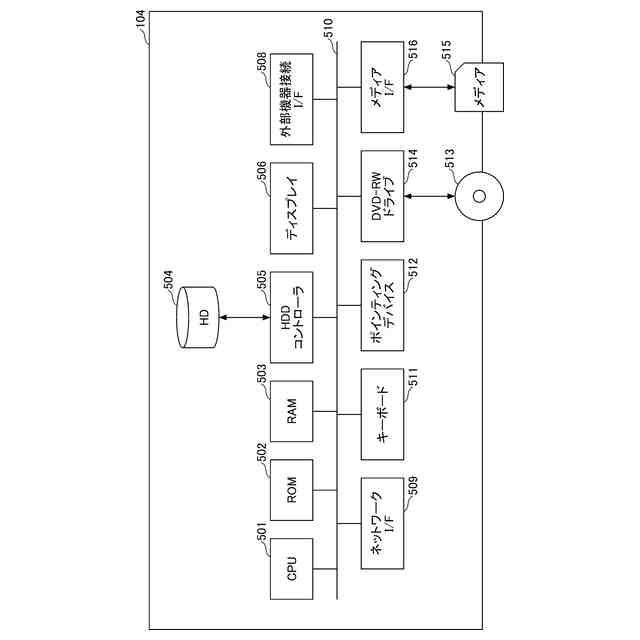

印刷制御装置のハードウェア構成の一例を示す図である。

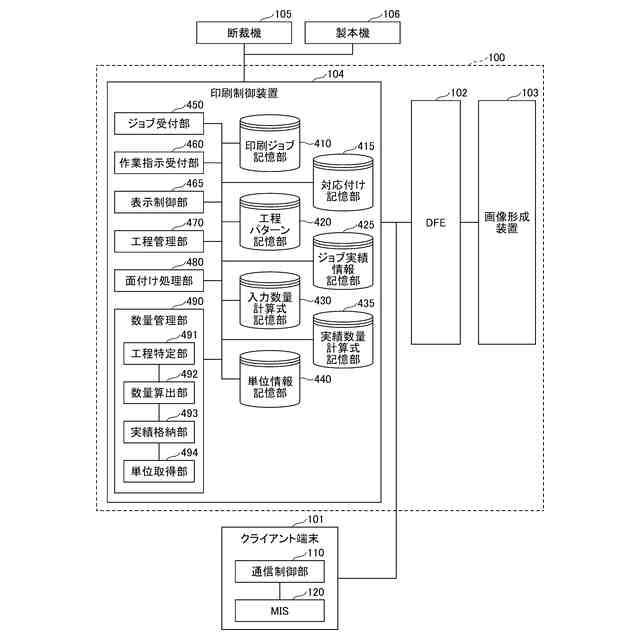

印刷制御装置とクライアントＰＣの機能構成を説明する図である。

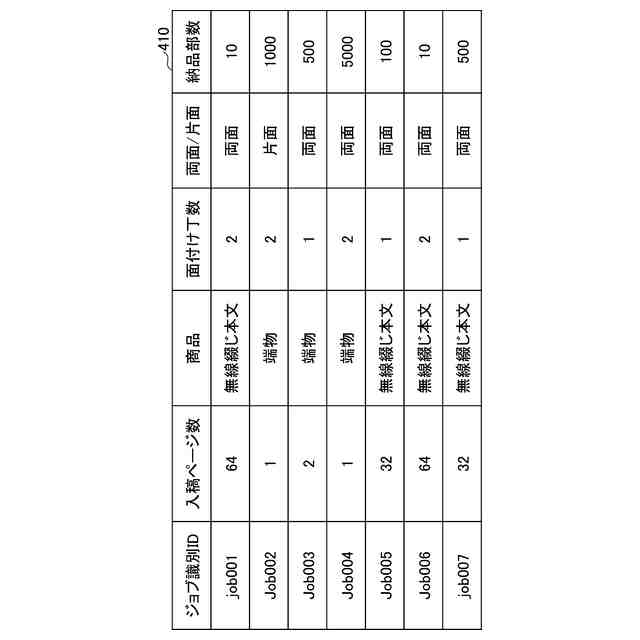

印刷ジョブ記憶部の一例を示す図である。
対応付け記憶部の一例を示す図である。
工程パターン記憶部の一例を示す図である。

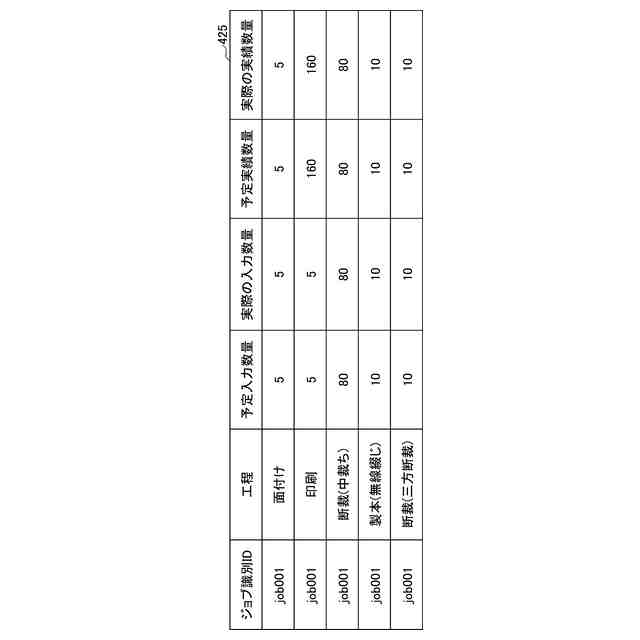

ジョブ実績情報記憶部の一例を示す図である。
入力数量計算式記憶部の一例を示す図である。
実績数量計算式記憶部の一例を示す図である。
単位情報記憶部の一例を示す図である。
工程パターンの一例を示す図である。
印刷システムの動作を示す第一のシーケンス図である。
印刷システムの動作を示す第二のシーケンス図である。
印刷システムの動作を示す第三のシーケンス図である。
印刷システムの動作を示す第四のシーケンス図である。
本実施形態の効果を説明する第一の図である。
本実施形態の効果を説明する第二の図である。
【発明を実施するための形態】
【０００８】

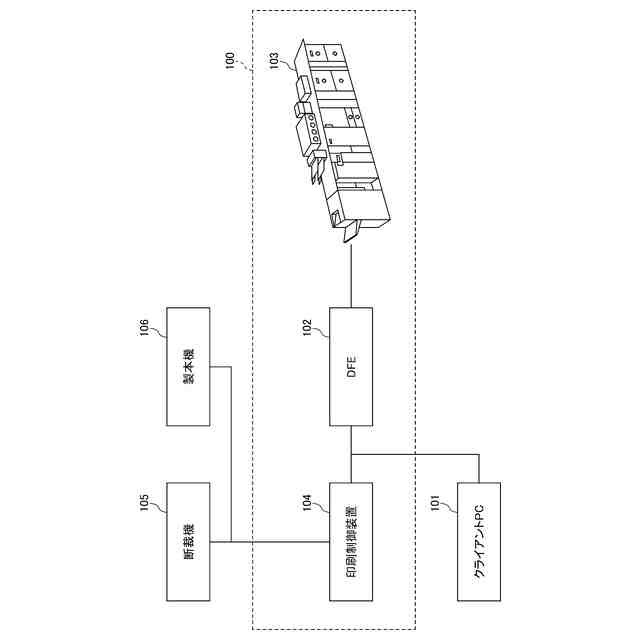

以下に、図面を参照して、本実施形態について説明する。図１は、印刷システムのシステム構成の一例を示す図である。
【０００９】
本実施形態の印刷システム１００は、デジタルフロントエンド（ＤＦＥ）１０２、画像形成装置１０３、及び、印刷制御装置１０４を備えている。また、本実施形態の印刷制御装置１０４は、クライアントパーソナルコンピュータ（クライアントＰＣ）１０１、断裁機１０５、製本機１０６と通信が可能に接続されている。
【００１０】
本実施形態の印刷システム１００は、例えば、商用印刷に用いられてよい。商用印刷とは、印刷会社や印刷所等において、発注者から発注と支払いを受けて、商品としての印刷物を印刷して提供する事業分野を指す。商品としての印刷物とは例えば、広告、ダイレクトメール、ポスター、冊子、本、等である。
（【００１１】以降は省略されています）
