公開番号2025088396
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203075
出願日2023-11-30
発明の名称走査光学装置および画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G02B 26/10 20060101AFI20250604BHJP(光学)
要約【課題】迷光を効果的に遮ることができる位置に遮光壁を配置できる走査光学装置および画像形成装置を提供する。

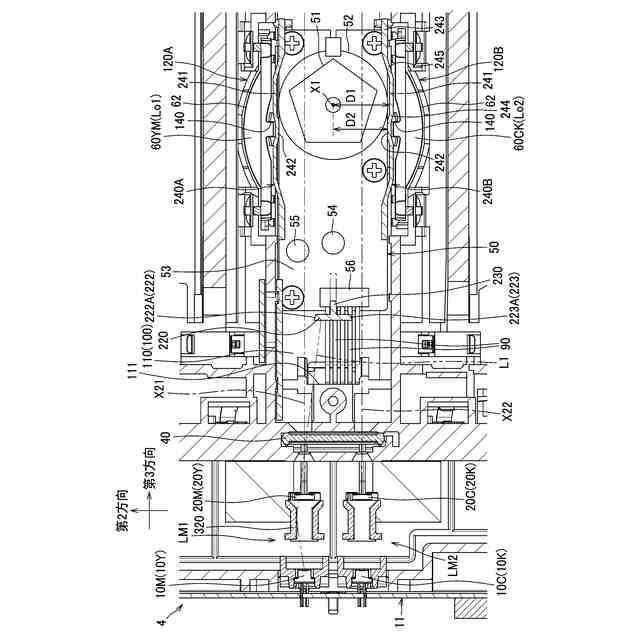

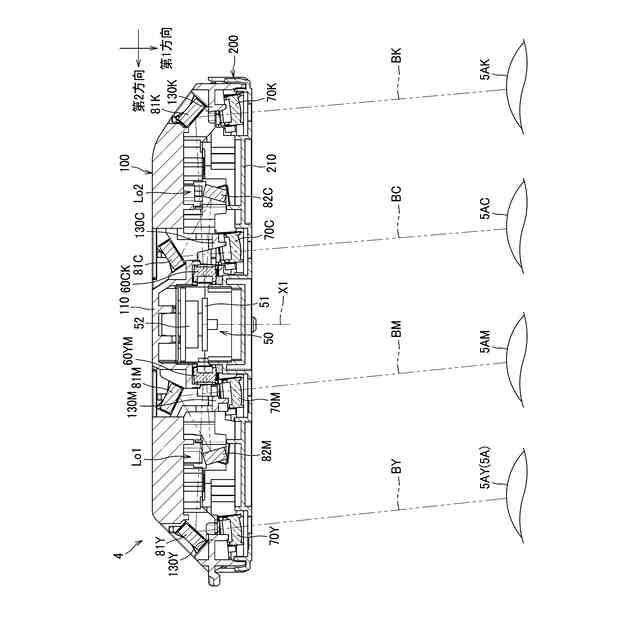

【解決手段】走査光学装置は、光源10Y,10Kと、光源10Y,10Kから出射された光をビームに変換するカップリングレンズ20Y,20Kと、ポリゴンミラー51を有する偏向器50と、ビームを被走査面上に結像させる走査光学系Lo1,Lo2と、偏向器50が設置されたフレームベース壁110を有するフレーム100と、フレームベース壁110とは反対側から偏向器50を覆うカバーベース壁を有するカバーとを備える。カバーは、カバーベース壁からフレームベース壁110に向けて延びる遮光壁220を有する。遮光壁220は、第3方向においてカップリングレンズ20Y,20Kとポリゴンミラー51との間に位置し、第2方向においてカップリングレンズ20Yの光軸X21とカップリングレンズ20Kの光軸X22との間に位置する。
【選択図】図12
特許請求の範囲【請求項１】
第１光源と、
第２光源と、
前記第１光源から出射された光を第１ビームに変換する第１カップリングレンズと、
前記第２光源から出射された光を第２ビームに変換する第２カップリングレンズと、
前記第１ビームおよび前記第２ビームを偏向する偏向器であって、第１方向に延びる回転軸線を中心に回転可能なポリゴンミラーを有する偏向器と、
前記偏向器で偏向された第１ビームを第１被走査面上に結像させる第１走査光学系と、
前記偏向器で偏向された第２ビームを第２被走査面上に結像させる第２走査光学系と、

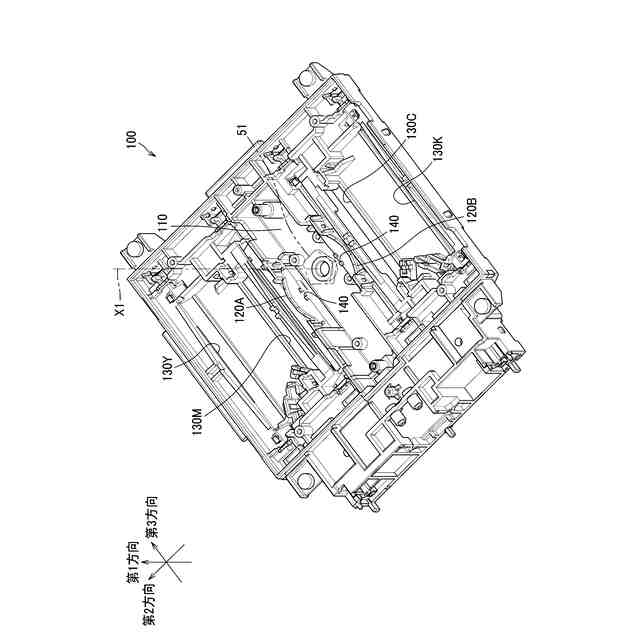

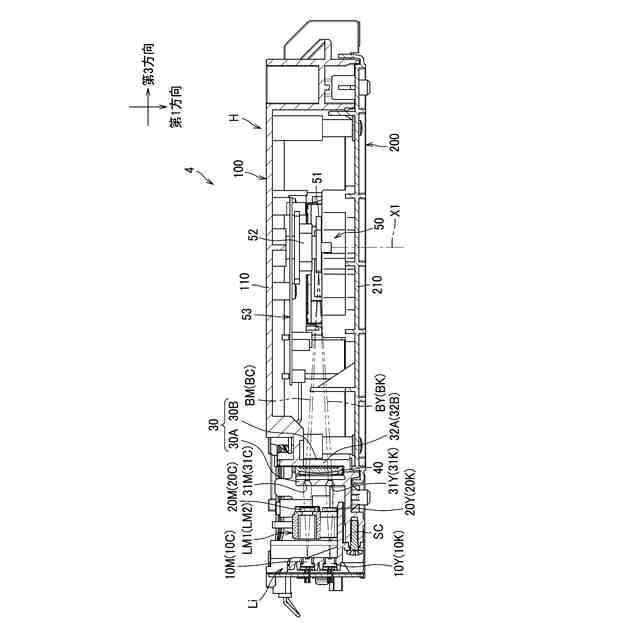

前記偏向器が設置されたフレームベース壁を有するフレームと、
前記第１方向において前記フレームベース壁とは反対側から前記偏向器を覆うカバーベース壁を有するカバーと、を備え、
前記第１カップリングレンズと前記第２カップリングレンズは、前記第１方向に直交する第２方向に並び、
前記ポリゴンミラーは、前記第２方向において前記第１走査光学系と前記第２走査光学系との間に位置し、

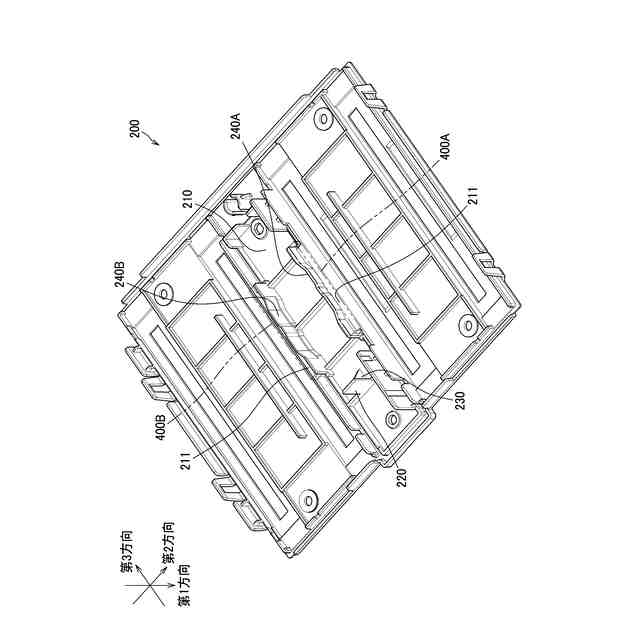

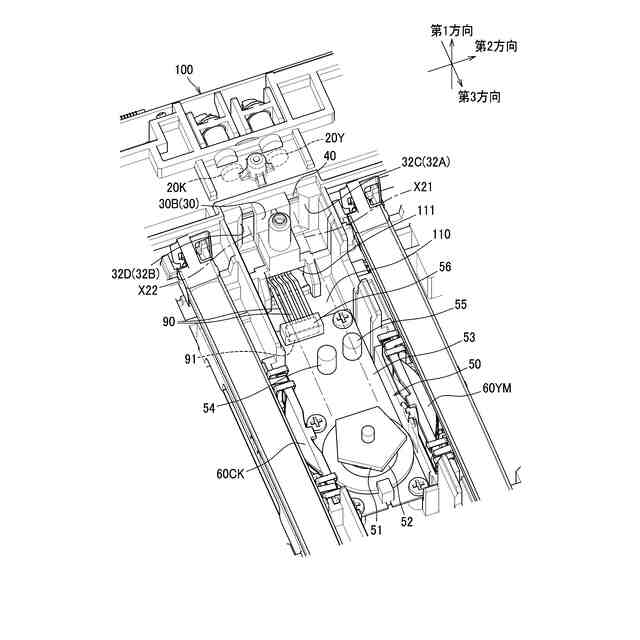

前記カバーは、前記カバーベース壁から前記フレームベース壁に向けて延びる遮光壁を有し、
前記遮光壁は、
前記第１方向および前記第２方向の両方に直交する第３方向において、前記第１カップリングレンズおよび前記第２カップリングレンズと、前記ポリゴンミラーとの間に位置し、
前記第２方向において、前記第１カップリングレンズの光軸と前記第２カップリングレンズの光軸との間に位置することを特徴とする走査光学装置。
続きを表示（約 1,500 文字）【請求項２】
前記遮光壁は、前記第１方向において前記ポリゴンミラーよりも前記フレームベース壁に近い位置まで延びていることを特徴とする請求項１に記載の走査光学装置。
【請求項３】
第３光源と、
第４光源と、
前記第３光源から出射された光を第３ビームに変換する第３カップリングレンズであって、前記第１カップリングレンズと前記第１方向に並ぶ第３カップリングレンズと、
前記第４光源から出射された光を第４ビームに変換する第４カップリングレンズであって、前記第２カップリングレンズと前記第１方向に並ぶ第４カップリングレンズと、を備え、
前記偏向器は、前記第３ビームおよび前記第４ビームを偏向し、
前記第１走査光学系は、前記偏向器で偏向された第３ビームを第３被走査面上に結像させ、
前記第２走査光学系は、前記偏向器で偏向された第４ビームを第４被走査面上に結像させることを特徴とする請求項１に記載の走査光学装置。
【請求項４】
前記第３カップリングレンズは、前記第１方向において前記第１カップリングレンズよりも前記カバーベース壁から遠く、
前記第４カップリングレンズは、前記第１方向において前記第２カップリングレンズよりも前記カバーベース壁から遠く、
走査光学装置は、第３ビームおよび第４ビームを前記第１方向において前記カバーベース壁に近づくように屈折させるとともに前記ポリゴンミラーのミラー面に集光する集光レンズを備え、
前記遮光壁は、前記第３方向において前記集光レンズと前記ポリゴンミラーとの間に位置することを特徴とする請求項３に記載の走査光学装置。
【請求項５】
前記偏向器は、
前記ポリゴンミラーを回転させるモータと、
前記モータが設置された基板と、を有し、
前記遮光壁は、前記第３方向において前記基板よりも前記第１カップリングレンズおよび前記第２カップリングレンズに近いことを特徴とする請求項１に記載の走査光学装置。
【請求項６】
前記カバーは、前記カバーベース壁から前記フレームベース壁に向けて延びるとともに、前記遮光壁から前記ポリゴンミラーに向けて延びる補強壁を有し、
前記補強壁は、前記第１方向から見て、前記基板と重なることを特徴とする請求項５に記載の走査光学装置。
【請求項７】
前記偏向器は、
基板と、
前記カバーベース壁に向けて突出するように前記基板に設置されたコンデンサと、を有し、
前記コンデンサは、
前記第３方向において、前記遮光壁と前記ポリゴンミラーとの間に位置し、
前記第２方向において、前記第１カップリングレンズの光軸と前記第２カップリングレンズの光軸との間に位置することを特徴とする請求項１に記載の走査光学装置。
【請求項８】
前記遮光壁は、前記第３方向から見て、前記コンデンサと重なることを特徴とする請求項７に記載の走査光学装置。
【請求項９】
前記偏向器から前記第３方向に向けて延びるケーブルを備え、
前記遮光壁は、前記第１方向から見て、前記ケーブルの一部と重なることを特徴とする請求項１に記載の走査光学装置。
【請求項１０】
前記遮光壁の、前記第２方向の端面は、前記第３方向において前記ポリゴンミラーに近づくにつれて、前記第１カップリングレンズの光軸および前記第２カップリングレンズの光軸のうち当該端面に近い光軸から離れるように傾斜する傾斜面を有することを特徴とする請求項１に記載の走査光学装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、走査光学装置および画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

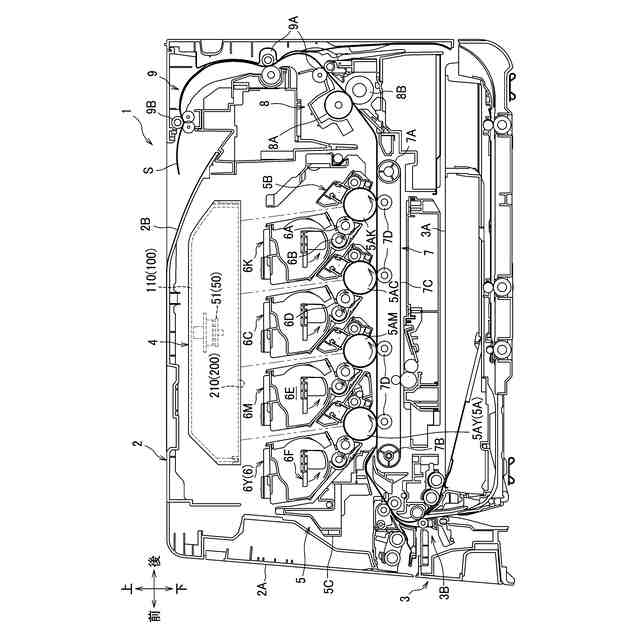

従来、走査光学装置として、複数の光源と、光源から出射された光を偏向する偏向器と、偏向器で偏向された光を被走査面である感光ドラムの表面に結像させる結像光学系と、底面に偏向器などが設置された筐体とを備えるものが知られている（特許文献１）。この技術では、筐体に遮光壁が設けられている。遮光壁は、筐体の底面から立ち上がっている。遮光壁は、光源から出射された光であって、筐体内で反射して意図しない方向に進む迷光を遮る。
【先行技術文献】
【特許文献】
【０００３】
特許第６８８２００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の構成では、遮光壁は、偏向器などが設置された、筐体の底面から立ち上がっているため、遮光壁を自由な位置に設けることができなかった。そのため、迷光を効果的に遮ることができなかった。
そこで、迷光を効果的に遮ることができる位置に遮光壁を配置できることが望まれる。
【課題を解決するための手段】
【０００５】
走査光学装置は、第１光源と、第２光源と、第１カップリングレンズと、第２カップリングレンズと、偏向器と、第１走査光学系と、第２走査光学系と、フレームと、カバーと、を備える。
第１カップリングレンズは、第１光源から出射された光を第１ビームに変換する。
第２カップリングレンズは、第２光源から出射された光を第２ビームに変換する。
偏向器は、第１ビームおよび第２ビームを偏向する。偏向器は、第１方向に延びる回転軸線を中心に回転可能なポリゴンミラーを有する。
第１走査光学系は、偏向器で偏向された第１ビームを第１被走査面上に結像させる。
第２走査光学系は、偏向器で偏向された第２ビームを第２被走査面上に結像させる。
フレームは、偏向器が設置されたフレームベース壁を有する。
カバーは、第１方向においてフレームベース壁とは反対側から偏向器を覆うカバーベース壁を有する。
第１カップリングレンズと第２カップリングレンズは、第１方向に直交する第２方向に並ぶ。
ポリゴンミラーは、第２方向において第１走査光学系と第２走査光学系との間に位置する。
カバーは、カバーベース壁からフレームベース壁に向けて延びる遮光壁を有する。
遮光壁は、第１方向および第２方向の両方に直交する第３方向において、第１カップリングレンズおよび第２カップリングレンズと、ポリゴンミラーとの間に位置する。
遮光壁は、第２方向において、第１カップリングレンズの光軸と第２カップリングレンズの光軸との間に位置する。
【０００６】
遮光壁を有することで、第１カップリングレンズの光軸と第２カップリングレンズの光軸との間を通る迷光を遮光壁によって遮ることができる。カバーが遮光壁を有することで、遮光壁の配置の自由度が高まる。これにより、迷光を効果的に遮ることができる位置に遮光壁を配置できる。
【０００７】
遮光壁は、第１方向においてポリゴンミラーよりもフレームベース壁に近い位置まで延びていてもよい。
【０００８】
遮光壁が、第１方向においてポリゴンミラーよりもフレームベース壁に近い位置まで延びていることで、迷光が遮光壁とフレームベース壁との間を通ってポリゴンミラーに到達するのを抑制できる。
【０００９】
走査光学装置は、第３光源と、第４光源と、第３カップリングレンズと、第４カップリングレンズと、を備えていてもよい。
第３カップリングレンズは、第３光源から出射された光を第３ビームに変換する。第３カップリングレンズは、第１カップリングレンズと第１方向に並ぶ。
第４カップリングレンズは、第４光源から出射された光を第４ビームに変換する。第４カップリングレンズは、第２カップリングレンズと第１方向に並ぶ。
偏向器は、第３ビームおよび第４ビームを偏向する。
第１走査光学系は、偏向器で偏向された第３ビームを第３被走査面上に結像させる。
第２走査光学系は、偏向器で偏向された第４ビームを第４被走査面上に結像させる。
【００１０】
第１方向と第２方向に並ぶ４つカップリングレンズからのビームを、偏向器で偏向し、対応する走査光学系で被走査面上に結像させることで、一の遮光壁によって４つの光源からの光由来の複数の迷光を効果的に遮ることができる。
（【００１１】以降は省略されています）
