公開番号2025084160
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197815
出願日2023-11-22
発明の名称撮像レンズ
出願人カンタツ株式会社
代理人
主分類G02B 13/00 20060101AFI20250527BHJP(光学)
要約【課題】低Fナンバー、および広角でありながら、最短撮影距離から無限遠までの全域において諸収差が良好に補正された高い解像力を備える小型の撮像レンズを提供する。
【解決手段】

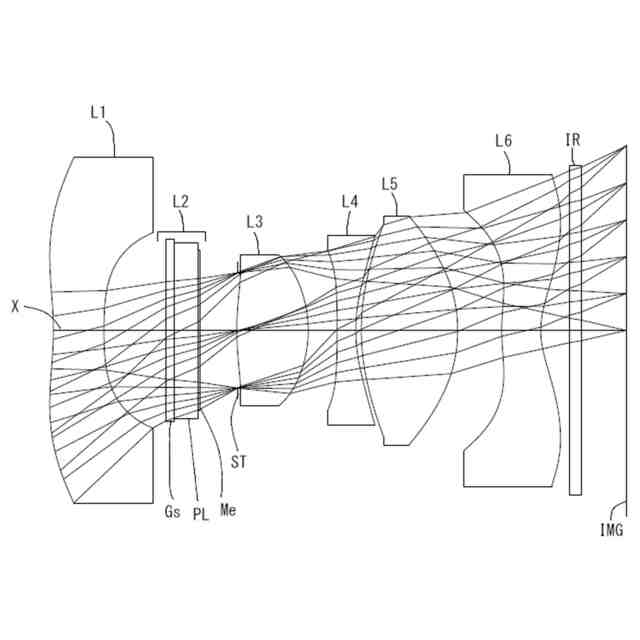

物体側から像側に向かって順に、負の屈折力を有する第1レンズL1と、第2レンズL2と、正の屈折力を有する第3レンズL3と、負の屈折力を有する第4レンズL4と、正の屈折力を有する第5レンズL5と、負の屈折力を有する第6レンズL6とから構成され、第2レンズL2は焦点可変レンズであり、第6レンズL6は近軸において像側が凹面である撮像レンズ。
【選択図】図1

特許請求の範囲【請求項１】
物体側から像側に向かって順に配置された、
負の屈折力を有する第１レンズと、
第２レンズと、
正の屈折力を有する第３レンズと、
負の屈折力を有する第４レンズと、
正の屈折力を有する第５レンズと、
負の屈折力を有する第６レンズとから構成され、
前記第２レンズは焦点可変レンズであり、
前記第６レンズは近軸において像側が凹面であることを特徴とする撮像レンズ。
続きを表示（約 860 文字）【請求項２】
前記第５レンズは近軸において両凸形状であることを特徴とする請求項１に記載の撮像レンズ。
【請求項３】
以下の条件式（１）を満足することを特徴とする請求項１に記載の撮像レンズ。
（１）０．２０＜Ｔ５／Ｄ５６＜３．４０
ただし、
Ｔ５：前記第５レンズの光軸上の厚み、
Ｄ５６：前記第５レンズの像側の面から前記第６レンズの物体側の面までの光軸上の距離、とする。
【請求項４】
前記第２レンズに隣接して開口絞りが配置され、
以下の条件式（２）を満足することを特徴とする請求項１に記載の撮像レンズ。
（２）０．７０＜ｓｔ＿ＩＭ／Ｌ２＿ＩＭ＜１．１０
ただし、
ｓｔ＿ＩＭ：開口絞りから撮像面までの光軸上の距離、
Ｌ２＿ＩＭ：前記第２レンズの像側の面から撮像面までの光軸上の距離、とする。
【請求項５】
以下の条件式（３）を満足することを特徴とする請求項１に記載の撮像レンズ。
（３）０．２３＜Ｔ４／Ｔ６＜０．９０
ただし、
Ｔ４：前記第４レンズの光軸上の厚み、
Ｔ６：前記第６レンズの光軸上の厚み、とする。
【請求項６】
以下の条件式（４）を満足することを特徴とする請求項１に記載の撮像レンズ。
（４）３．４０＜ｒ２／Ｄ１２＜１４．００
ただし、
ｒ２：前記第１レンズの像側の面の近軸曲率半径、
Ｄ１２：前記第１レンズの像側の面から前記第２レンズの物体側の面までの光軸上の距離、とする。
【請求項７】
以下の条件式（５）を満足することを特徴とする請求項１に記載の撮像レンズ。
（５）１．４０＜ｒ９／Ｄ５６＜８．２５
ただし、
ｒ９：前記第５レンズの物体側の面の近軸曲率半径、
Ｄ５６：前記第５レンズの像側の面から前記第６レンズの物体側の面までの光軸上の距離、とする。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＣＣＤセンサやＣＭＯＳセンサ等の固体撮像素子上に被写体像を結像させる撮像レンズに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ゲーム機、家電製品、自動車等の多くの製品や機器は、高機能化が進み、カメラ機能が搭載されていることが一般的になっている。これらのカメラは、被写体を撮影する際のピント合わせを自動的に行うオートフォーカス機能を備えており、最短撮影距離から無限遠までの全域でピントを自動的に合わせて撮影することができる。
【０００３】
また、高機能化に伴い、製品や機器１台あたりに搭載されるカメラの数は増加している。そのため、カメラモジュールにはさらなる小型化が求められ、同時に、カメラモジュールに組み込まれる撮像レンズにも小型化が求められている。また、撮像レンズには、広い撮影画角とともに高い解像度を備えることが求められる。
【０００４】
オートフォーカス機能を備えるカメラとして、レンズを機械的に移動させて焦点位置を調整するためのモータ等の駆動機構を備える構成が知られている。しかしながら、この構成では、モータ等の駆動機構を備えるためカメラモジュールが大型化してしまう。また、レンズを移動させるためのスペースを確保する必要があることから、撮像レンズの小型化も難しい。さらには、レンズの移動に多くの電力が消費されるため消費電力が大きい。
【０００５】
一方、レンズを機械的に移動させることなく、焦点位置を調整する撮像レンズとして、例えば、以下の特許文献１のような撮像レンズが知られている。
【０００６】
特許文献１には、物体側から順に、第１レンズと、第２レンズと、第３レンズと、第４レンズと、第５レンズと、物体側の面が凸面である第６レンズとから構成され、第１レンズから第６レンズのうちのひとつに焦点可変レンズを配置して構成された撮像レンズが開示されている。
【先行技術文献】
【特許文献】
【０００７】
中国実用新案第２１９２６６６４５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１によれば、焦点可変レンズの焦点距離を変化させることにより焦点位置を調整しているため、レンズを移動させるためのスペースやモータ等の駆動機構が必要ない。そのため、撮像レンズ、およびカメラモジュールを小型化することができる。しかしながら、特許文献１に記載の撮像レンズは、Ｆ値が２．４９程度、半画角が４１．６°程度であり、近年要求される性能仕様を満たすことは困難である。
【０００９】
本発明は、上述した課題に鑑みてなされたものであり、低Ｆナンバー化、および広角化を図りながら、最短撮影距離から無限遠までの全域において諸収差が良好に補正された高い解像力を備える小型の撮像レンズを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明による撮像レンズは、物体側から像側に向かって順に配置された、負の屈折力を有する第１レンズと、第２レンズと、正の屈折力を有する第３レンズと、負の屈折力を有する第４レンズと、正の屈折力を有する第５レンズと、負の屈折力を有する第６レンズとから構成する。第２レンズは焦点可変レンズであり、第６レンズは近軸において像側が凹面である。

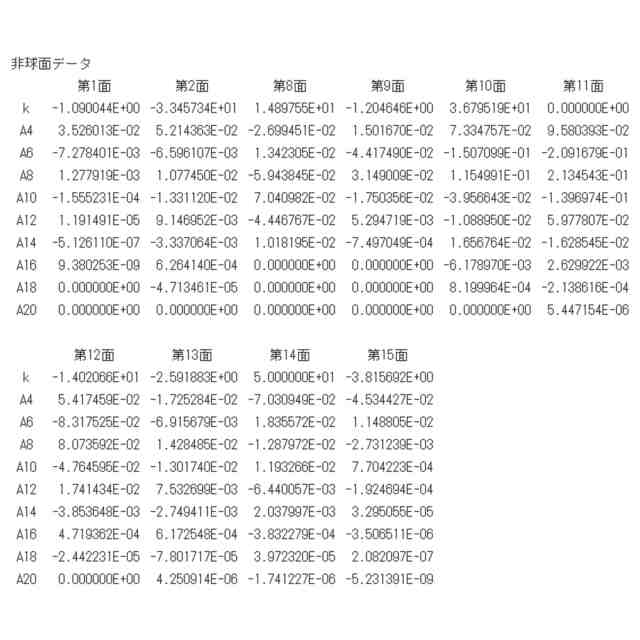

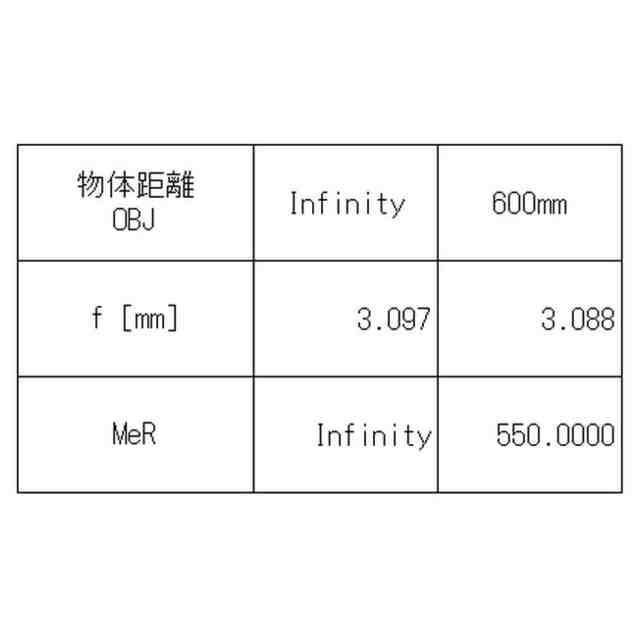

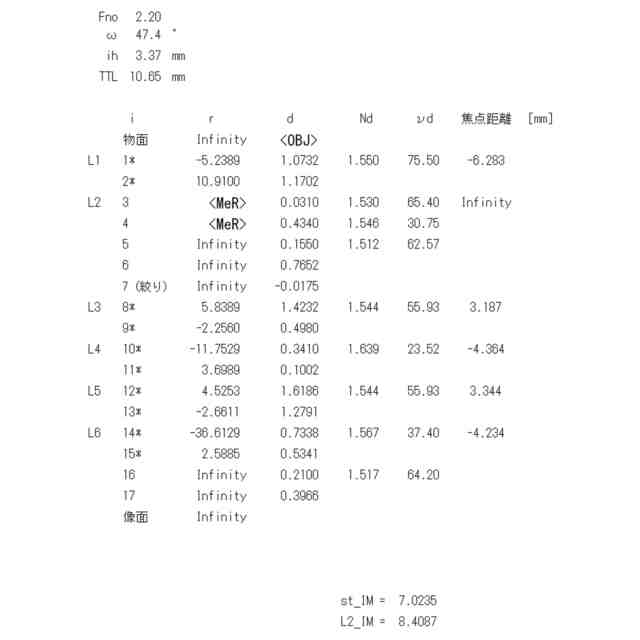

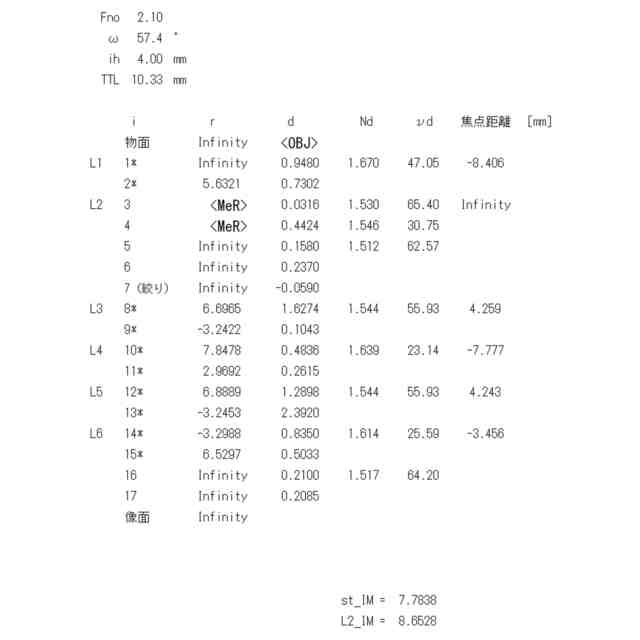

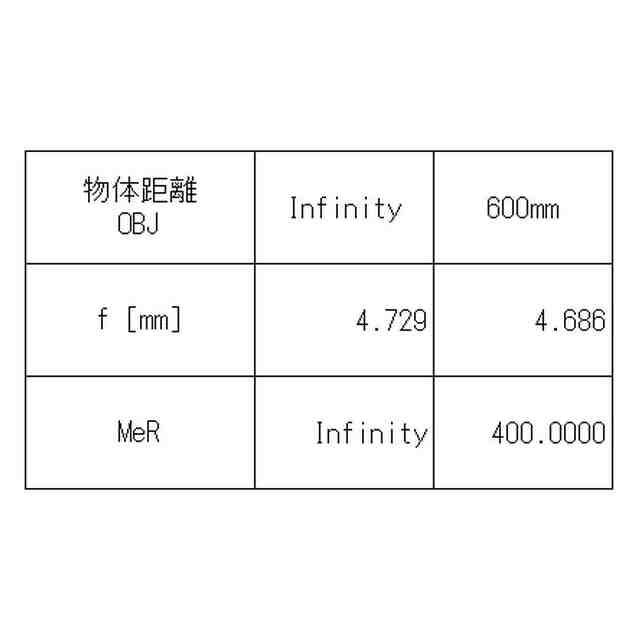

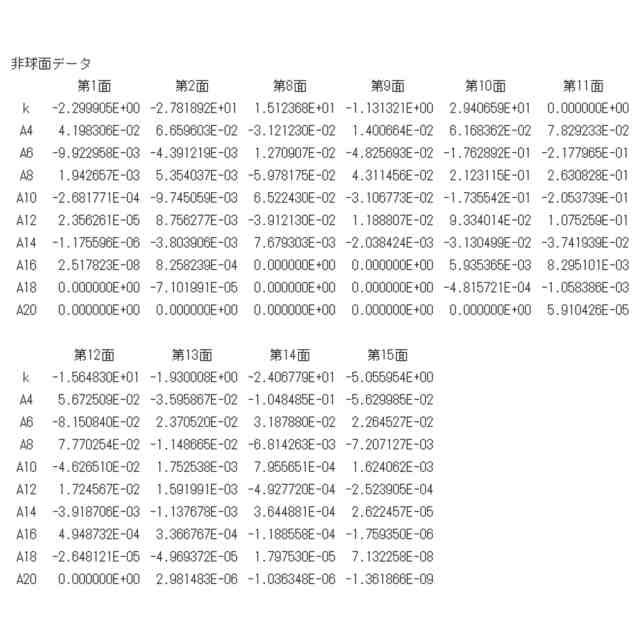

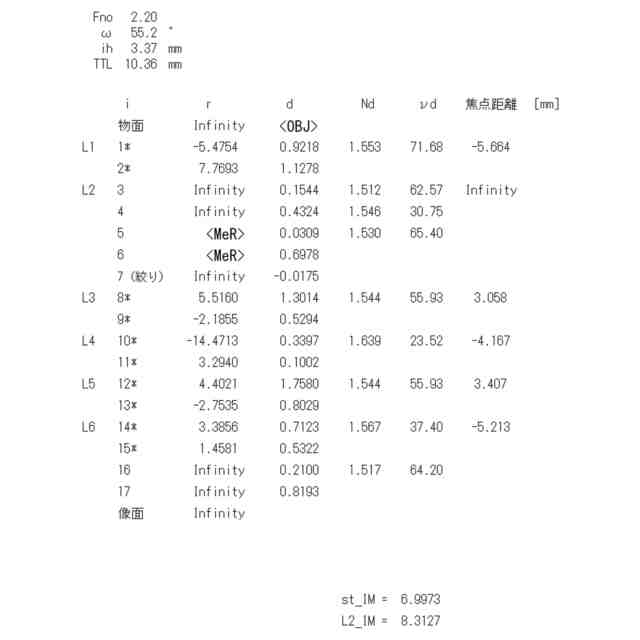

（【００１１】以降は省略されています）
