公開番号2025085984
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199725
出願日2023-11-27
発明の名称望遠ズームレンズ
出願人株式会社シグマ
代理人
主分類G02B 15/20 20060101AFI20250530BHJP(光学)
要約【課題】レンズ全系の全長や重量を抑え、撮影領域全体で収差変動の少ない望遠ズームレンズを提供する。
【解決手段】本発明に係る望遠ズームレンズは、物体側から像側へ順に、正の屈折力を有する第1レンズ群G1と、中間レンズ群Gmと、最終レンズ群Grとからなり、広角端から望遠端へのズーミングに際して、第1レンズ群G1は像面に対して固定であり、隣り合うレンズ群の間隔が変化し、中間レンズ群Gm内の一部又は複数のレンズ群を移動することにより物体距離無限遠から至近へのフォーカシングを行い、第1レンズ群G1は、物体側に位置するフロントサブレンズ群G1fと像側に位置するリアサブレンズ群G1rとからなり、所定の条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、正の屈折力を有する第１レンズ群Ｇ１と、中間レンズ群Ｇｍと、最終レンズ群Ｇｒとからなり、広角端から望遠端へのズーミングに際して、前記第１レンズ群Ｇ１は像面に対して固定であり、隣り合うレンズ群の間隔が変化し、前記中間レンズ群Ｇｍ内の一部又は複数のレンズ群を移動することにより物体距離無限遠から至近へのフォーカシングを行い、前記第１レンズ群Ｇ１は、物体側に位置するフロントサブレンズ群Ｇ１ｆと像側に位置するリアサブレンズ群Ｇ１ｒとからなり、以下の条件式を満足することを特徴とする望遠ズームレンズ。
ＬＴ／ｆｔ＜０．９３（１）
０．１７＜ｄ１／ＬＴ＜０．４５（２）
但し、
ＬＴは、レンズ全系で最も物体側の面から像面までの光軸上の距離、
ｆｔは、望遠端における無限遠合焦時のレンズ全系の焦点距離、
ｄ１は、前記フロントサブレンズ群Ｇ１ｆの最も像側の面から前記リアサブレンズ群Ｇ１ｒの最も物体側の面までの間隔である。
続きを表示（約 1,300 文字）【請求項２】
以下の条件式を満足することを特徴とする請求項１記載の望遠ズームレンズ
１．０１＜ｆ１ｆ／ｆ１＜３．４５（３）
但し、
ｆ１ｆは前記フロントサブレンズ群Ｇ１ｆの焦点距離、
ｆ１は前記第１レンズ群Ｇ１の焦点距離である。
【請求項３】
前記第１レンズ群Ｇ１が以下の条件式を満足することを特徴とする請求項１記載の望遠ズームレンズ。
０．１５＜ｆ１／ｆｔ＜０．５７（４）
但し、
ｆ１は前記第１レンズ群Ｇ１の焦点距離である。
【請求項４】
前記第１レンズ群Ｇ１は５枚以下のレンズ素子で構成されることを特徴とする請求項１記載の望遠ズームレンズ。
【請求項５】
前記フロントサブレンズ群Ｇ１ｆは以下の条件式を満足する少なくとも１枚の正レンズ素子を含むことを特徴とする請求項１記載の望遠ズームレンズ。
ＳＧ１ｆｐ＜４．００（５）
４５．００＜ νｄ１ｆｐ（６）
但し、
ＳＧ１ｆｐは前記正レンズ素子の比重、
νｄ１ｆｐは前記正レンズ素子のアッベ数である。
【請求項６】
前記中間レンズ群Ｇｍの最も物体側に負の屈折力を有する第２レンズ群Ｇ２を配し、以下の条件式を満足することを特徴とする請求項１記載の望遠ズームレンズ。
―０．７８＜ｆ２／ｆｔ＜ ―０．１３（７）
但し、
ｆ２は前記第２レンズ群Ｇ２の焦点距離である。
【請求項７】
前記中間レンズ群Ｇｍは前記第２レンズ群Ｇ２の像側に隣接するよう配した負の屈折力を有する第３レンズ群Ｇ３を有し、以下の条件式を満足することを特徴とする請求項６記載の望遠ズームレンズ。
―０．６５＜ｆ３／ｆｔ＜ ―０．０７（８）
但し、
ｆ３は前記第３レンズ群Ｇ３の焦点距離である。
【請求項８】
以下の条件式を満足することを特徴とする請求項１記載の望遠ズームレンズ。
０．１３＜ＥＸＰ／ＬＴ＜０．７５（９）
但し、
ＥＸＰは広角端から望遠端までのズーム全域での広角端の無限遠合焦時における射出瞳から像面までの距離である。
【請求項９】
前記最終レンズ群Ｇｒは、その一部を略垂直方向に移動させることで手振れ補正を行う手振れ補正レンズ群Ｇｏｓを有し、以下の条件式を満足することを特徴とする請求項１記載の望遠ズームレンズ。
１．５４＜｜βＴｏｓｂ×（１－βＴｏｓ）｜＜３．３０（１０）
但し、
βＴｏｓｂは、望遠端における無限遠合焦時の前記手振れ補正レンズ群Ｇｏｓよりも像側に配するレンズ群の横倍率、
βＴｏｓは、望遠端における無限遠合焦時の前記手振れ補正レンズ群Ｇｏｓの横倍率である。
【請求項１０】
前記第２レンズ群Ｇ２は１枚の負レンズ素子からなることを特徴とする請求項６記載の望遠ズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、デジタルカメラ、銀塩カメラ及びビデオカメラ等に最適であり、特に、ミラーレスカメラに最適で、小型、軽量な望遠ズームレンズに関する。
続きを表示（約 7,100 文字）【背景技術】
【０００２】
望遠レンズは、正の前群と負の後群という所謂テレフォトタイプのパワー配置をとることで、焦点距離に比べて光学系の全長が短くなるよう設計することが一般的である。また望遠レンズは全系の入射瞳径で前群の径が決まるため、所望の画角を得るために焦点距離を長く設計すると前群の径が大きく重量が重くなってしまう。前群の径が大きく重量が重くなることにより、光学系の重心が撮影者から離れるため、特にレンズを水平に構えた状態で保持した場合に撮影者の肉体的負担が大きくなる。さらにこれをズームレンズ化した場合、ズーミングに必要なスペースを確保するため、光学系全長が長くなり、光学系の重心はより撮影者から離れてしまう。
【０００３】
特許文献１、特許文献２で、従来の望遠ズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２―０２６３９２号公報
特許７３２４４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１や特許文献２で開示されている望遠ズームレンズは、焦点距離に対するレンズ全長の比（テレ比）を抑えることで、望遠ズームレンズとしてはレンズ全系の全長が短く抑えられている。一方、レンズ全系の中で重量が大きくなる最も物体側のレンズ群の軽量化が不十分であるため、レンズ全系の重量が大きくなり、また、レンズ全系の重心が撮影者から離れてしまうという課題がある。
【０００６】
本発明はこのような状況に鑑みてなされたものであり、レンズ全系の全長や重量を抑え、撮影領域全体で収差変動の少ない望遠ズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するため、本発明に係る望遠ズームレンズは、物体側から像側へ順に、正の屈折力を有する第１レンズ群Ｇ１と、中間レンズ群Ｇｍと、最終レンズ群Ｇｒとからなり、広角端から望遠端へのズーミングに際して、第１レンズ群Ｇ１は像面に対して固定であり、隣り合うレンズ群の間隔が変化し、中間レンズ群Ｇｍ内の一部又は複数のレンズ群を移動することにより物体距離無限遠から至近へのフォーカシングを行い、第１レンズ群Ｇ１は、物体側に位置するフロントサブレンズ群Ｇ１ｆと像側に位置するリアサブレンズ群Ｇ１ｒとからなり、以下の条件式を満足することを特徴とする。
ＬＴ／ｆｔ＜０．９３（１）
０．１７＜ｄ１／ＬＴ＜０．４５（２）
但し、
ＬＴは、レンズ全系で最も物体側の面から像面までの光軸上の距離、
ｆｔは、望遠端における無限遠合焦時のレンズ全系の焦点距離、
ｄ１は、フロントサブレンズ群Ｇ１ｆの最も像側の面からリアサブレンズ群Ｇ１ｒの最も物体側の面までの間隔である。
【発明の効果】
【０００８】
本発明によれば、レンズ全系の全長や重量を抑え、撮影領域全体で収差変動の少ない望遠ズームレンズを提供することが可能となる。
【図面の簡単な説明】
【０００９】

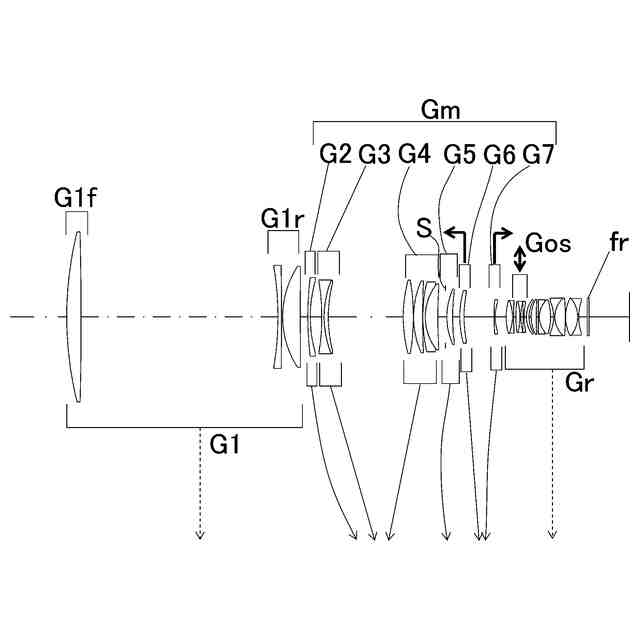

本発明の望遠ズームレンズの実施例１に係る構成図

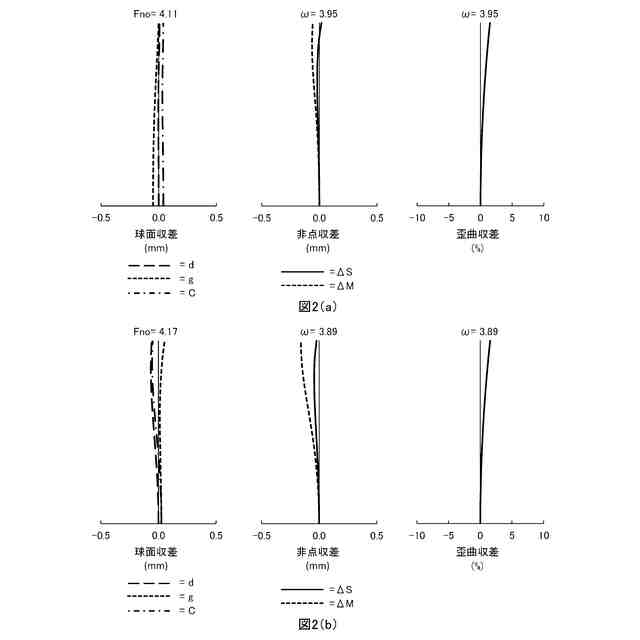

本発明の実施例１に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図

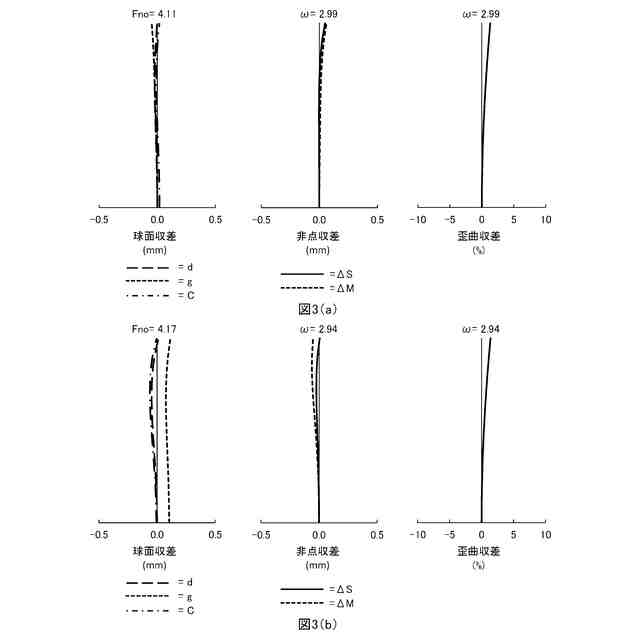

本発明の実施例１に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図

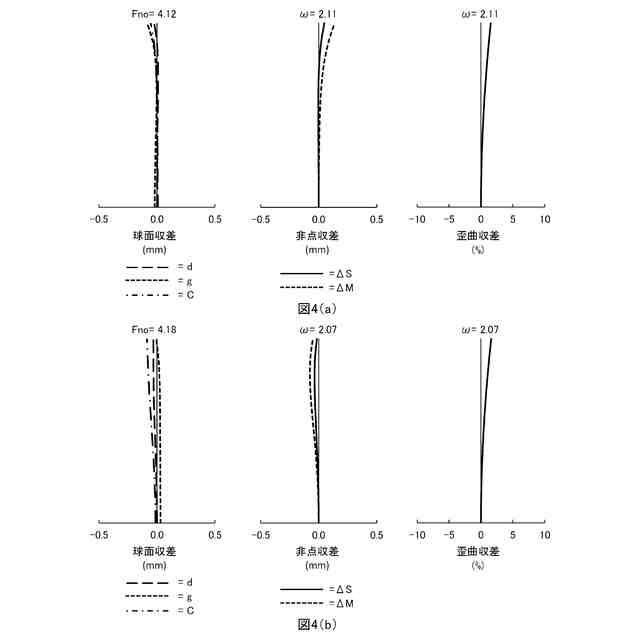

本発明の実施例１に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図

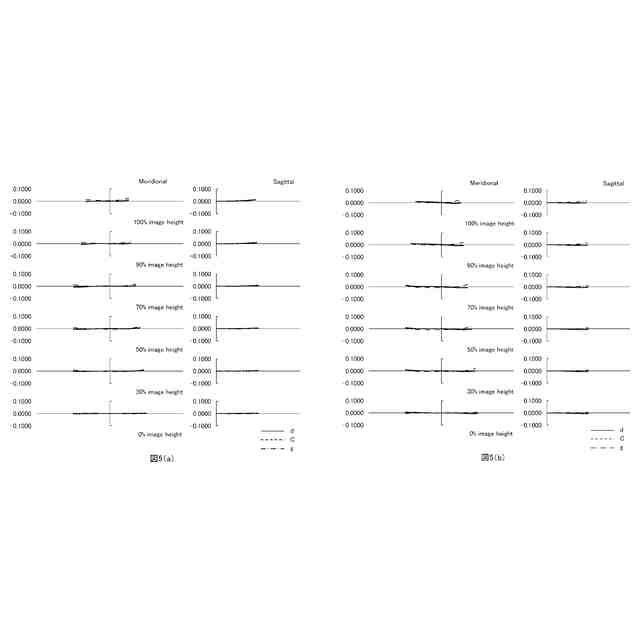

本発明の実施例１に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図

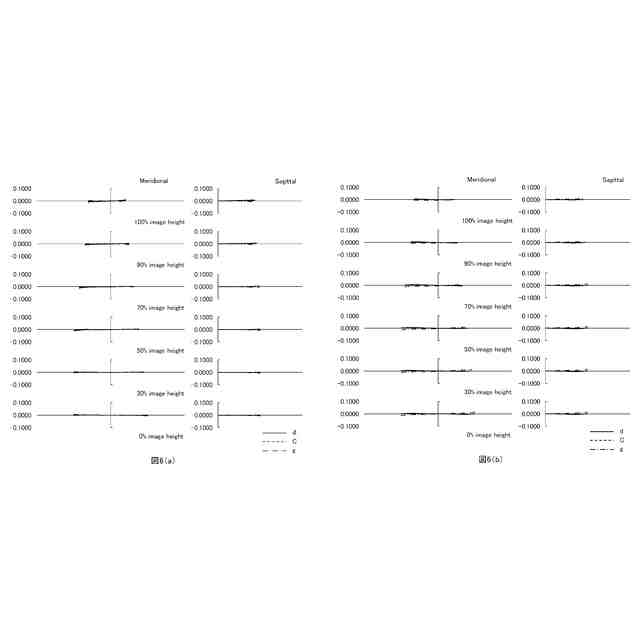

本発明の実施例１に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図

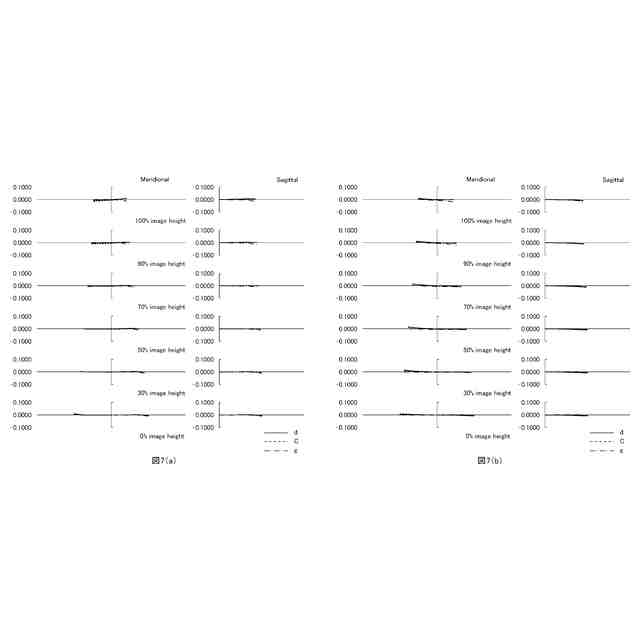

本発明の実施例１に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図

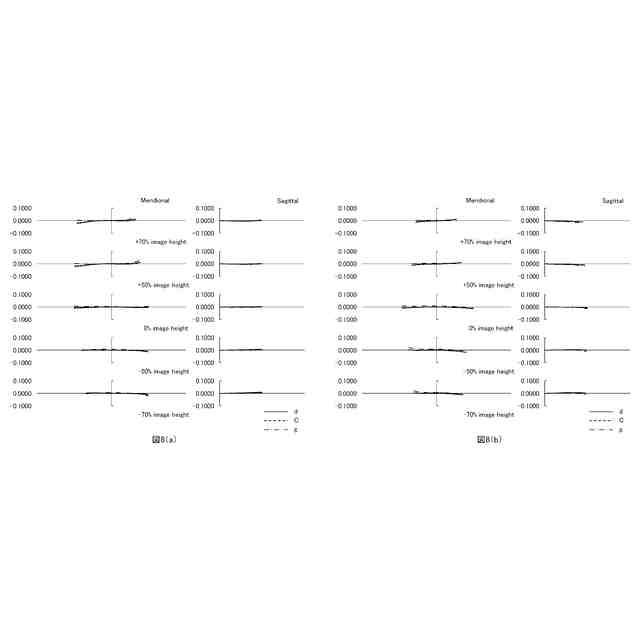

本発明の実施例１に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例２に係る構成図
本発明の実施例２に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例２に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例２に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例２に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例２に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例２に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例２に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例３に係る構成図
本発明の実施例３に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例３に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例３に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例３に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例３に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例３に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例３に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例４に係る構成図
本発明の実施例４に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例４に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例４に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例４に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例４に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例４に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例４に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例５に係る構成図
本発明の実施例５に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例５に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例５に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例５に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例５に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例５に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例５に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例６に係る構成図
本発明の実施例６に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例６に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例６に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例６に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例６に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例６に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例６に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例７に係る構成図
本発明の実施例７に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例７に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例７に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例７に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例７に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例７に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例７に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例８に係る構成図
本発明の実施例８に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例８に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例８に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例８に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例８に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例８に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例８に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例９に係る構成図
本発明の実施例９に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例９に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例９に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例９に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例９に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例９に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例９に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例１０に係る構成図
本発明の実施例１０に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１０に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１０に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１０に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１０に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１０に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１０に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例１１に係る構成図
本発明の実施例１１に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１１に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１１に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１１に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１１に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１１に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１１に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例１２に係る構成図
本発明の実施例１２に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１２に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１２に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１２に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１２に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１２に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の横収差図
本発明の実施例１２に係る望遠ズームレンズの無限遠合焦時の（ａ）広角端、（ｂ）望遠端における０．３°手振れ補正時の横収差図
本発明の望遠ズームレンズの実施例１３に係る構成図
本発明の実施例１３に係る望遠ズームレンズの広角端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１３に係る望遠ズームレンズのズーム中間位置の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
本発明の実施例１３に係る望遠ズームレンズの望遠端の（ａ）無限遠合焦時、（ｂ）撮影倍率４０倍時の縦収差図
【発明を実施するための形態】
【００１０】
本発明に係る望遠ズームレンズは、図１、図９、図１７、図２５、図３３、図４１、図４９、図５７、図６５、図７３、図８１、図８９、及び図９７に示すレンズ構成図からわかるように、物体側から像側へ順に、正の屈折力を有する第１レンズ群Ｇ１と、中間レンズ群Ｇｍと、最終レンズ群Ｇｒとからなり、広角端から望遠端へのズーミングに際して、第１レンズ群Ｇ１は像面に対して固定であり、隣り合うレンズ群の間隔が変化し、中間レンズ群Ｇｍ内の一部又は複数のレンズ群を移動することにより物体距離無限遠から至近へのフォーカシングを行い、第１レンズ群Ｇ１は、物体側に位置するフロントサブレンズ群Ｇ１ｆと像側に位置するリアサブレンズ群Ｇ１ｒとからなることを特徴とする。
（【００１１】以降は省略されています）
