公開番号2025090088
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205087
出願日2023-12-05
発明の名称画像処理装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人
主分類H04N 1/10 20060101AFI20250610BHJP(電気通信技術)
要約【課題】スペクトラム拡散に起因するノイズ成分を良好に抑制する補正値を、比較的短時間で導出する画像処理装置を得る。
【解決手段】データ処理部22は、(a)SSクロックの変調に同期して、照明の消灯時の基準板読取値と黒基準データとの差分から、各画素クロックの濃度変動成分の加重移動平均値を導出し、(b)画素クロックごとに、複数の変調周期分の加重移動平均値の平均値を導出し、(c)加重移動平均値の平均値に基づいて画像データを補正する。ここで、各画素クロックを注目クロックとしたときの注目クロックの濃度変動成分および注目クロックに隣接する所定数の周辺クロックの濃度変動成分の加重平均が、当該注目クロックの加重移動平均値とされ、注目クロックの濃度変動成分の重み係数は、周辺クロックの前記濃度変動成分の重み係数より大きい。
【選択図】図1
特許請求の範囲【請求項１】
原稿または基準板の画像を検出するイメージセンサーと、
前記原稿または前記基準板に光を照射する照明と、
基準クロックを所定変調周期のスペクトラム拡散で変調したＳＳクロックを生成するＳＳＣＧ回路と、
前記ＳＳクロックから生成されるサンプリングクロックで、前記イメージセンサーの出力信号をサンプルホールドしてサンプリングデータを生成するアナログフロントエンドと、
前記サンプリングデータを画像データに変換するチャンネル合成回路と、
前記ＳＳクロックに基づいて生成された画素クロックで前記画像データを処理するデータ処理部とを備え、
前記データ処理部は、（ａ）前記ＳＳクロックの変調に同期して、前記照明の消灯時の基準板読取値と黒基準データとの差分から、各画素クロックの濃度変動成分の加重移動平均値を導出し、（ｂ）前記画素クロックごとに複数の変調周期分の前記加重移動平均値の平均値を導出し、（ｃ）前記加重移動平均値の前記平均値に基づいて前記画像データを補正し、
各画素クロックを注目クロックとしたときの前記注目クロックの前記濃度変動成分および前記注目クロックに隣接する所定数の周辺クロックの前記濃度変動成分の加重平均が、当該注目クロックの前記加重移動平均値とされ、
前記注目クロックの前記濃度変動成分の重み係数は、前記周辺クロックの前記濃度変動成分の重み係数より大きいこと、
を特徴とする画像処理装置。
続きを表示（約 730 文字）【請求項２】
前記データ処理部は、（ａ）前記画素クロックごとに所定数の変調周期分の濃度変動成分の平均値を導出し、（ｂ）前記変調周期における前記濃度変動成分の平均値の波形の振幅を特定し、（ｃ）前記変調周期における前記加重移動平均値の平均値の波形の振幅を特定し、（ｄ）前記濃度変動成分の前記振幅と前記加重移動平均値の前記振幅との比を振幅調整係数とし、（ｅ）前記振幅補正係数で前記加重移動平均値を調整することを特徴とする請求項１記載の画像処理装置。
【請求項３】
前記所定数は、前記加重移動平均値の平均値を導出する際の前記変調周期の数より大きく、
前記振幅調整係数は、予め導出されていること、
を特徴とする請求項２記載の画像処理装置。
【請求項４】
前記所定数は、前記加重移動平均値の平均値を導出する際の前記変調周期の数と同じであり、
前記振幅調整係数は、前記加重移動平均値の前記平均値の導出と並行して導出されること、
を特徴とする請求項２記載の画像処理装置。
【請求項５】
前記変調周期に対応して前記画素クロックのクロック数が設定され、
前記データ処理部は、（ａ）画素クロックごとに前記画像データの値を取得し、（ｂ）前記クロック数にクロック周期を乗じた値が、前記変調周期の逓倍分のクロック数に一致しない場合、前記変調周期外となる前記画素クロックについての前記画像データの値を、前記変調周期内の最終画素クロックについての前記画像データの値と、次の変調周期の先頭画素クロックについての前記画像データの値とから導出すること、
を特徴とする請求項１記載の画像処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ある画像処理装置は、不要輻射を抑制するために、スペクトラム拡散クロックジェネレーター（ＳＳＣＧ）を使用しており、スペクトラム拡散に起因するライン画像データにノイズが発生し画質が低下するため、そのノイズ成分を抽出し、そのノイズ成分の値に基づいて、ノイズ成分が抑制されるように画素データの補正を行っている（例えば特許文献１参照）。
【０００３】
具体的には、当該画像処理装置は、（ａ）ラインごとに、照明の消灯時の基準板読取値および照明の点灯時の基準板読取値と、黒基準データおよび白基準データとの差分からライン濃度変動成分を導出し、（ｂ）ライン濃度変動成分を白基準データと黒基準データとの差分で除算することでライン濃度変動成分を補正し、（ｃ）所定複数ラインにおける補正後のライン濃度変動成分の平均を導出し、（ｄ）その平均に対して白基準データと前記黒基準データとの差分を乗算することで、画像データの補正値を生成し、（ｅ）その補正値に基づいて画像データを補正している。これにより、照明の不均一な配光の影響を受けずに主走査方向における濃度変動成分の分布が特定される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１２５８２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述の画像処理装置では、複数ラインにおける補正後のライン濃度変動成分の平均を導出することで、補正値に含まれるノイズ成分を少なくしている。その際、ライン数が多いほど、当該補正値に含まれるノイズ成分が小さくなるものの、補正値の導出に時間が長くなってしまう。
【０００６】
本発明は、上記の問題に鑑みてなされたものであり、スペクトラム拡散に起因するノイズ成分を良好に抑制する補正値を、比較的短時間で導出する画像処理装置を得ることを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る画像処理装置は、原稿または基準板の画像を検出するイメージセンサーと、前記原稿または前記基準板に光を照射する照明と、基準クロックを所定変調周期のスペクトラム拡散で変調したＳＳクロックを生成するＳＳＣＧ回路と、前記ＳＳクロックから生成されるサンプリングクロックで、前記イメージセンサーの出力信号をサンプルホールドしてサンプリングデータを生成するアナログフロントエンドと、前記サンプリングデータを画像データに変換するチャンネル合成回路と、前記ＳＳクロックに基づいて生成された画素クロックで前記画像データを処理するデータ処理部とを備える。そして、前記データ処理部は、（ａ）前記ＳＳクロックの変調に同期して、前記照明の消灯時の基準板読取値と黒基準データとの差分から、各画素クロックの濃度変動成分の加重移動平均値を導出し、（ｂ）前記画素クロックごとに複数の変調周期分の前記加重移動平均値の平均値を導出し、（ｃ）前記加重移動平均値の前記平均値に基づいて前記画像データを補正する。ここで、各画素クロックを注目クロックとしたときの前記注目クロックの前記濃度変動成分および前記注目クロックに隣接する所定数の周辺クロックの前記濃度変動成分の加重平均が、当該注目クロックの前記加重移動平均値とされ、前記注目クロックの前記濃度変動成分の重み係数は、前記周辺クロックの前記濃度変動成分の重み係数より大きい。
【発明の効果】
【０００８】
本発明によれば、スペクトラム拡散に起因するノイズ成分を良好に抑制する補正値を、比較的短時間で導出する画像処理装置が得られる。
【０００９】
本発明の上記又は他の目的、特徴および優位性は、添付の図面とともに以下の詳細な説明から更に明らかになる。
【図面の簡単な説明】
【００１０】

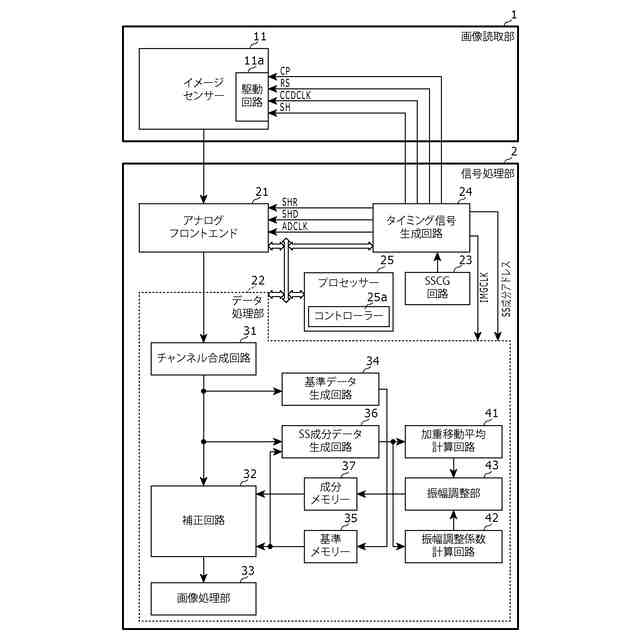

図１は、本発明の実施の形態に係る画像処理装置の構成を示すブロック図である。

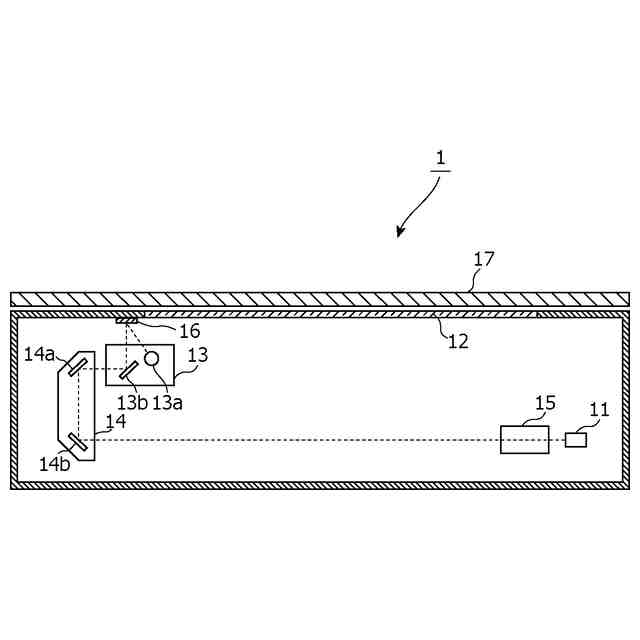

図２は、図１における画像読取部１の内部構成を示す側面図である。
図３は、ＳＳ成分データの加重移動平均の効果について説明する図である。

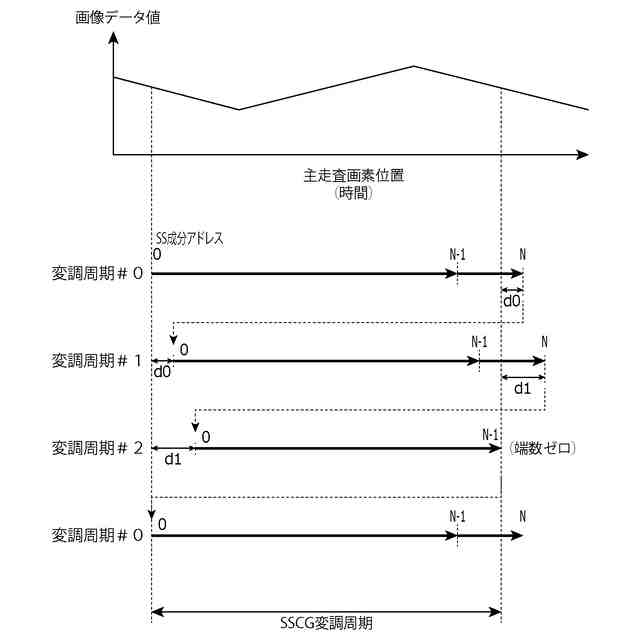

図４は、実施の形態２に係る画像処理装置における画像データの補正を説明する図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
