公開番号2025090880
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2022079838
出願日2022-05-13
発明の名称端末及び通信方法
出願人株式会社NTTドコモ
代理人個人,個人,個人
主分類H04W 72/54 20230101AFI20250611BHJP(電気通信技術)
要約【課題】無線通信システムにおいて、複数のビームを使用する方向性LBT(Directional Listen before talk)に基づいて複数のチャネルの送信を制御すること。
【解決手段】端末は、COT(Channel Occupancy Time)における複数の上りリンク制御チャネルの送信に適用される複数の送信ビームに対応する複数の受信ビームのそれぞれを適用するセンシングを実行するLBT(Listen before talk)を行う受信部と、前記複数の上りリンク制御チャネルの送信が、ある条件を満たすか否かを判定する制御部と、前記ある条件が満たされる場合、かつ前記複数の受信ビームのすべてがLBTに成功した場合、前記複数の上りリンク制御チャネルの送信を実行する送信部とを有する。
【選択図】図6
特許請求の範囲【請求項１】
ＣＯＴ（Channel Occupancy Time）における複数の上りリンク制御チャネルの送信に適用される複数の送信ビームに対応する複数の受信ビームのそれぞれを適用するセンシングを実行するＬＢＴ（Listen before talk）を行う受信部と、
前記複数の上りリンク制御チャネルの送信が、ある条件を満たすか否かを判定する制御部と、
前記ある条件が満たされる場合、かつ前記複数の受信ビームのすべてがＬＢＴに成功した場合、前記複数の上りリンク制御チャネルの送信を実行する送信部とを有する端末。
続きを表示（約 660 文字）【請求項２】
前記ある条件は、前記複数の上りリンク制御チャネルが複数ＴＲＰ（Transmission and reception point）に対して送信されることである請求項１記載の端末。
【請求項３】
前記送信部は、前記ある条件が満たされる場合、かつ前記複数の受信ビームの少なくとも一部がＬＢＴに失敗した場合、前記複数の上りリンク制御チャネルの送信をすべて実行しない請求項２記載の端末。
【請求項４】
前記送信部は、前記ある条件が満たされない場合、前記複数の受信ビームのうち、ＬＢＴに成功した受信ビームに対応する前記上りリンク制御チャネルの送信を実行する請求項２記載の端末。
【請求項５】
前記ある条件は、前記複数の上りリンク制御チャネルの空間方向の情報が複数設定されている場合である請求項１記載の端末。
【請求項６】
ＣＯＴ（Channel Occupancy Time）における複数の上りリンク制御チャネルの送信に適用される複数の送信ビームに対応する複数の受信ビームのそれぞれを適用するセンシングを実行するＬＢＴ（Listen before talk）を行う受信手順と、
前記複数の上りリンク制御チャネルの送信が、ある条件を満たすか否かを判定する制御手順と、
前記ある条件が満たされる場合、かつ前記複数の受信ビームのすべてがＬＢＴに成功した場合、前記複数の上りリンク制御チャネルの送信を実行する送信手順とを端末が実行する通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおける端末及び通信方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＬＴＥ（Long Term Evolution）の後継システムであるＮＲ（New Radio）（「５Ｇ」ともいう。）においては、要求条件として、大容量のシステム、高速なデータ伝送速度、低遅延、多数の端末の同時接続、低コスト、省電力等を満たす技術が検討されている（例えば非特許文献１）。
【０００３】
ＮＲリリース１７では、従来のリリース（例えば非特許文献２）よりも高い周波数帯を使用することが検討されている。例えば、５２．６ＧＨｚから７１ＧＨｚまでの周波数帯における、サブキャリア間隔、チャネル帯域幅等を含む適用可能なニューメロロジ、物理レイヤのデザイン、実際の無線通信において想定される障害等が検討されている。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰＴＳ３８．３００Ｖ１６．８．０（２０２１－１２）
３ＧＰＰＴＳ３８．３０６Ｖ１６．７．０（２０２１－１２）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
新たに運用される周波数帯において、ビームをセンシングに適用する方向性ＬＢＴ（Directional Listen before talk）が検討されている。ここで、複数のビームを使用する方向性ＬＢＴを実行する場合、ＬＢＴの結果に基づいて複数のビームを適用する複数のチャネルの送信をどのように実行するか決定する必要がある。
【０００６】
本発明は上記の点に鑑みてなされたものであり、無線通信システムにおいて、複数のビームを使用する方向性ＬＢＴ（Directional Listen before talk）に基づいて複数のチャネルの送信を制御することができる。
【課題を解決するための手段】
【０００７】
開示の技術によれば、ＣＯＴ（Channel Occupancy Time）における複数の上りリンク制御チャネルの送信に適用される複数の送信ビームに対応する複数の受信ビームのそれぞれを適用するセンシングを実行するＬＢＴ（Listen before talk）を行う受信部と、前記複数の上りリンク制御チャネルの送信が、ある条件を満たすか否かを判定する制御部と、前記ある条件が満たされる場合、かつ前記複数の受信ビームのすべてがＬＢＴに成功した場合、前記複数の上りリンク制御チャネルの送信を実行する送信部とを有する端末が提供される。
【発明の効果】
【０００８】
開示の技術によれば、無線通信システムにおいて、複数のビームを使用する方向性ＬＢＴ（Directional Listen before talk）に基づいて複数のチャネルの送信を制御することができる。
【図面の簡単な説明】
【０００９】
本発明の実施の形態における無線通信システムの構成例を示す図である。
本発明の実施の形態における周波数レンジの例を示す図である。
ＬＢＴの例を説明するための図である。

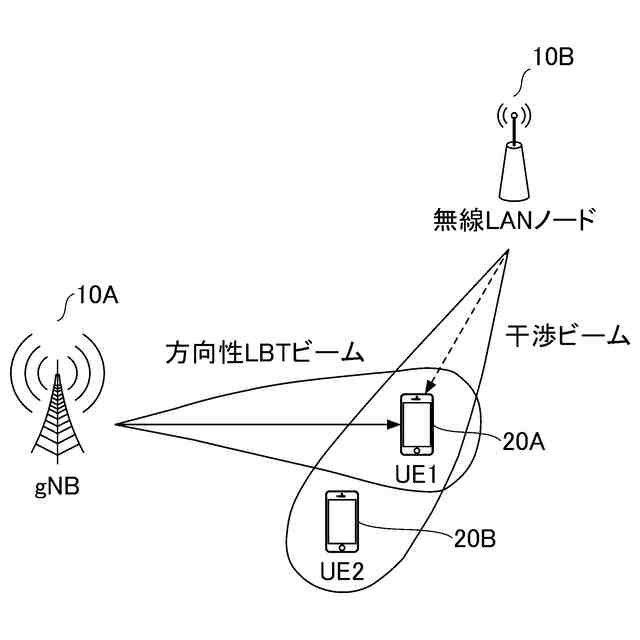

隠れ端末問題の例を説明するための図である。
本発明の実施の形態における送信の例（１）を説明するための図である。
本発明の実施の形態における送信の例（２）を説明するための図である。
本発明の実施の形態における複数ＴＲＰに対するＰＵＳＣＨ送信の例（１）を説明するための図である。
本発明の実施の形態における複数ＴＲＰに対するＰＵＳＣＨ送信の例（２）を説明するための図である。
本発明の実施の形態における複数ＴＲＰに対するＰＵＣＣＨ送信の例を説明するための図である。
本発明の実施の形態における複数ＴＲＰに対するＰＵＳＣＨ送信の例を説明するためのフローチャートである。
本発明の実施の形態における複数ＴＲＰに対するＰＵＣＣＨ送信の例を説明するためのフローチャートである。
本発明の実施の形態における基地局１０の機能構成の一例を示す図である。
本発明の実施の形態における端末２０の機能構成の一例を示す図である。
本発明の実施の形態における基地局１０又は端末２０のハードウェア構成の一例を示す図である。
本発明の実施の形態における車両２００１の構成の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の実施の形態を説明する。なお、以下で説明する実施の形態は一例であり、本発明が適用される実施の形態は、以下の実施の形態に限られない。
（【００１１】以降は省略されています）
