公開番号2025091263
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206440
出願日2023-12-06
発明の名称撮像光学系
出願人日精テクノロジー株式会社
代理人個人
主分類G02B 13/00 20060101AFI20250611BHJP(光学)
要約【課題】望遠カメラを薄い筐体に配置可能とすべく屈曲光学系を用いた撮像光学系であって、プリズムサイズを増大させることなく、良好な解像性能が得られる撮像光学系を提供すること。
【解決手段】物体側から順に、入射光の向きを折り曲げる反射光学素子と、正の屈折力を有する第1レンズ、負の屈折力を有する第2レンズ、正の屈折力を有する第3レンズ、第4レンズ、負の屈折力を有する第5レンズ、及び第6レンズからなり、
以下の条件式を満足することを特徴とする撮像光学系。
10.5<TTL/Y<12.7 (1)
14.3<TTL/D23<17.1 (2)
0.43<f1234/f<0.74 (3)
-2.63<f56/f<-0.45 (4)
【選択図】図1
特許請求の範囲【請求項１】
撮像素子の撮像面に被写体像を結像させる撮像光学系であって、物体側から順に、入射光の向きを折り曲げる反射光学素子と、正の屈折力を有する第１レンズ、負の屈折力を有する第２レンズ、正の屈折力を有する第３レンズ、第４レンズ、負の屈折力を有する第５レンズ、及び第６レンズからなり、
以下の条件式を満足することを特徴とする撮像光学系。
１０．５＜ＴＴＬ/Ｙ＜１２．７（１）
１４．３＜ＴＴＬ/Ｄ２３＜１７．１（２）
０．４３＜ｆ１２３４/ｆ＜０．７４（３）
－２．６３＜ｆ５６/ｆ＜－０．４５（４）
ここで、
ＴＴＬは反射光学素子の入射面から撮像面までの距離、
Ｙは撮像光学系の撮像面での最大像高、
Ｄ２３は反射光学素子と第１レンズとの光軸上の空気間隔、
ｆは撮像レンズ全系の焦点距離、
ｆ１２３４は第１、第２、第３及び第４レンズの合成焦点距離
ｆ５６は第５及び第６レンズの合成焦点距離、
である。
続きを表示（約 380 文字）【請求項２】
以下の条件式を満足することを特徴とする請求項１に記載の撮像光学系。
０．３６＜ｆ１/ｆ＜０．６３（５）
－１．６２＜ｆ２/ｆ＜－０．７２（６）
０．４７＜ｆ３/ｆ＜１．４９（７）
ここで、
ｆ１は第１レンズの焦点距離、
ｆ２は第２レンズの焦点距離、
ｆ３は第３レンズの焦点距離、
である。
【請求項３】
以下の条件式を満足することを特徴とする請求項１または請求項２に記載の撮像光学系。
－２０.１＜ｒ１０/ｆ＜１.１２（８）
－１.２１＜ｒ１１/ｆ＜７.８２（９）
ここで、
ｒ１０は第４レンズの物体側の面の曲率半径、
ｒ１１は第４レンズの像側の面の曲率半径、
である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、小型の望遠カメラに好適な撮像光学系に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、スマートフォンなどの携帯端末に高倍率の望遠カメラが搭載されるようになってきた。このような望遠カメラに用いられる撮像光学系は焦点距離が長く、光学系全長が大きくなるため、垂直配列の撮像光学系を携帯端末の筐体に配置するためには、筐体の厚みを厚くする必要があった。そこで、望遠カメラを薄い筐体に配置するために入射光線の方向を９０度屈曲させるプリズムを用いた屈曲光学系が携帯端末に採用されるようになっている（例えば、特許文献１及び特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３３１８０号公報
特表２０２０－５１０８６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような屈曲光学系であっても、プリズムサイズが大きくなると、筐体の薄型化が困難となる。また、近年、携帯端末に搭載されるカメラは画素数が増大しており、より高解像度な撮像光学系が求められている。
【０００５】
本発明は、上記従来における問題点を解決し、以下の目的を達成することを課題とする。即ち、本発明は、望遠カメラを薄い筐体に配置可能とすべく屈曲光学系を用いた撮像光学系であって、プリズムサイズを増大させることなく、良好な解像性能が得られる撮像光学系を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段としては、以下の通りである。即ち、本発明の撮像光学系は、物体側から順に、入射光の向きを折り曲げる反射光学素子と、正の屈折力を有する第１レンズ、負の屈折力を有する第２レンズ、正の屈折力を有する第３レンズ、第４レンズ、負の屈折力を有する第５レンズ、及び第６レンズからなり、
以下の条件式を満足することを特徴とする撮像光学系。
１０．５＜ＴＴＬ/Ｙ＜１２．７（１）
１４．３＜ＴＴＬ/Ｄ２３＜１７．１（２）
０．４３＜ｆ１２３４/ｆ＜０．７４（３）
－２．６３＜ｆ５６/ｆ＜－０．４５（４）
ここで、
ＴＴＬは反射光学素子の入射面から撮像面までの距離、
Ｙは撮像光学系の撮像面での最大像高、
Ｄ２３は反射光学素子と第１レンズとの光軸上の空気間隔、
ｆは撮像レンズ全系の焦点距離、
ｆ１２３４は第１、第２、第３及び第４レンズの合成焦点距離
ｆ５６は第５及び第６レンズの合成焦点距離、
である。
【０００７】
また、本発明の撮像光学系において、以下の条件式を満足することが好ましい。
０．３６＜ｆ１/ｆ＜０．６３（５）
－１．６２＜ｆ２/ｆ＜－０．７２（６）
０．４７＜ｆ３/ｆ＜１．４９（７）
ここで、
ｆ１は第１レンズの焦点距離、
ｆ２は第２レンズの焦点距離、
ｆ３は第３レンズの焦点距離、
である。
【０００８】
また、本発明の撮像光学系において、以下の条件式を満足することが好ましい。
－２０.１＜ｒ１０/ｆ＜１.１２（８）
－１.２１＜ｒ１１/ｆ＜７.８２（９）
ここで、
ｒ１０は第４レンズの物体側の面の曲率半径、
ｒ１１は第４レンズの像側の面の曲率半径、
である。
【発明の効果】
【０００９】
本発明によれば、望遠カメラを薄い筐体に配置可能とすべく屈曲光学系を用いた撮像光学系であって、プリズムサイズを増大させることなく、良好な解像性能が得られる撮像光学系を実現できるという効果を奏する。
【図面の簡単な説明】
【００１０】

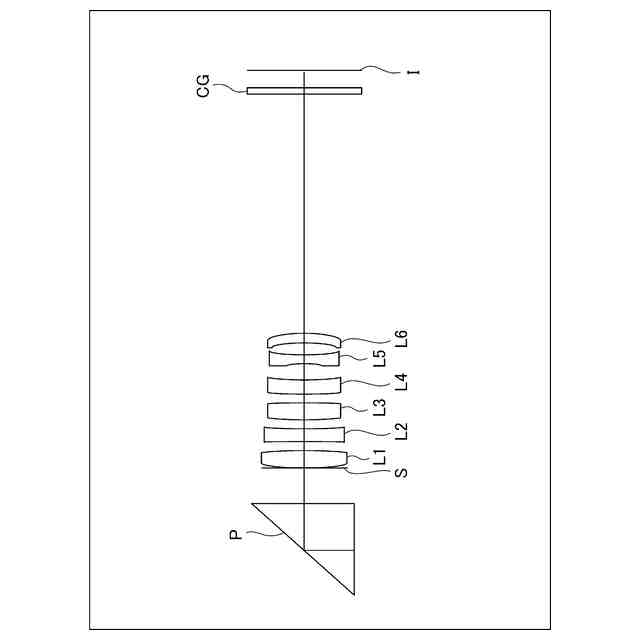

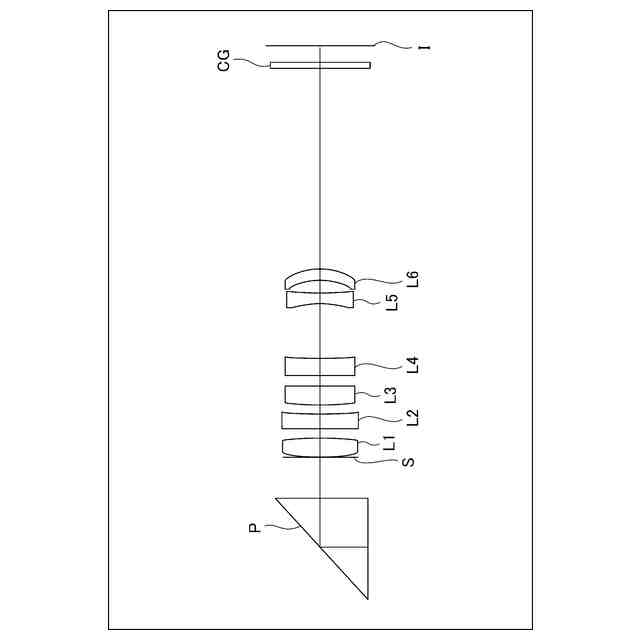

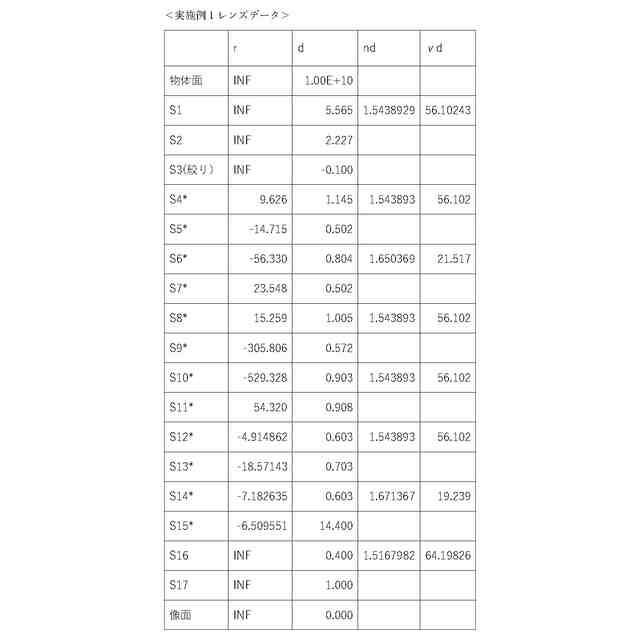

本発明の実施例１にかかる撮像光学系の光学構成を示す光軸に沿う断面図である。

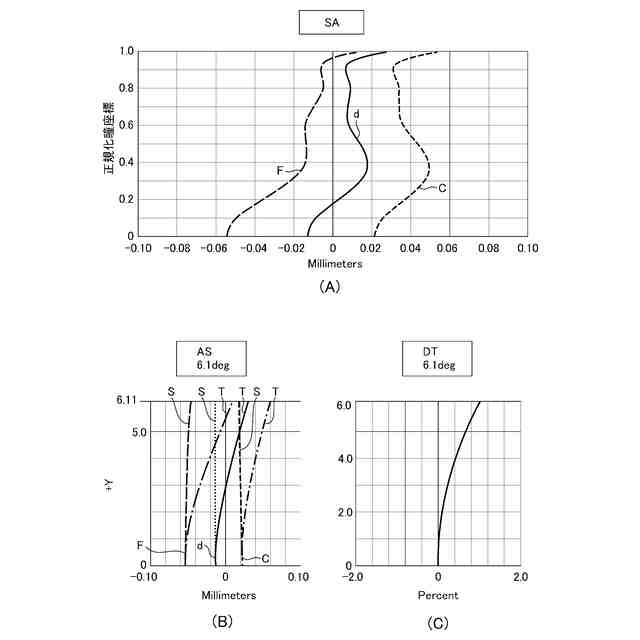

実施例１にかかる撮像光学系の無限遠合焦時における（Ａ）球面収差（ＳＡ）、（Ｂ）非点収差（ＡＳ）、（Ｃ）歪曲収差（ＤＴ）を示す図である。
本発明の実施例２にかかる撮像光学系の光学構成を示す光軸に沿う断面図である。
実施例２にかかる撮像光学系の無限遠合焦時における（Ａ）球面収差（ＳＡ）、（Ｂ）非点収差（ＡＳ）、（Ｃ）歪曲収差（ＤＴ）を示す図である。

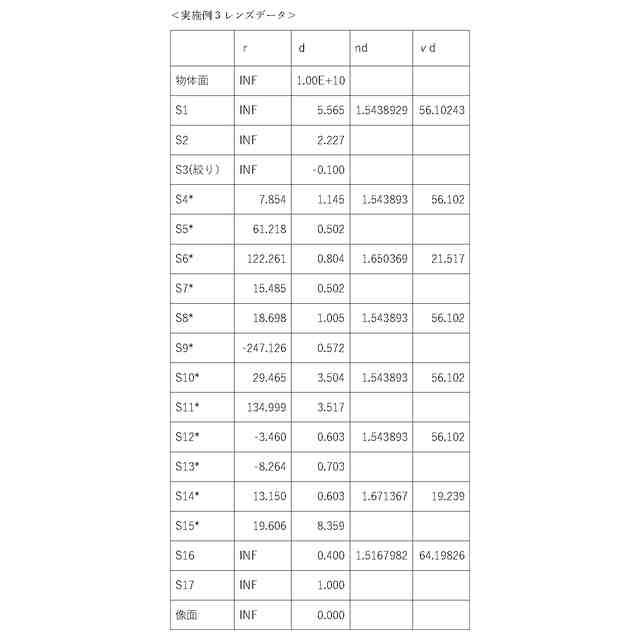

本発明の実施例３にかかる撮像光学系の光学構成を示す光軸に沿う断面図である。
実施例３にかかる撮像光学系の無限遠合焦時における（Ａ）球面収差（ＳＡ）、（Ｂ）非点収差（ＡＳ）、（Ｃ）歪曲収差（ＤＴ）を示す図である。

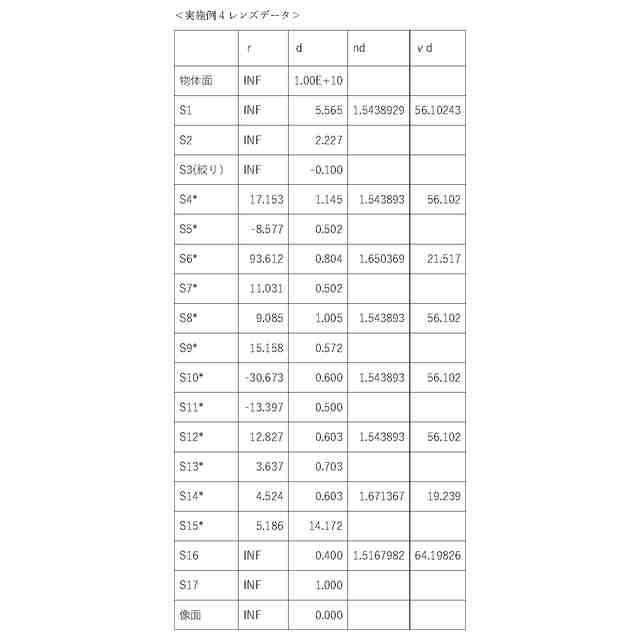

本発明の実施例４にかかる撮像光学系の光学構成を示す光軸に沿う断面図である。
実施例４にかかる撮像光学系の無限遠合焦時における（Ａ）球面収差（ＳＡ）、（Ｂ）非点収差（ＡＳ）、（Ｃ）歪曲収差（ＤＴ）を示す図である。

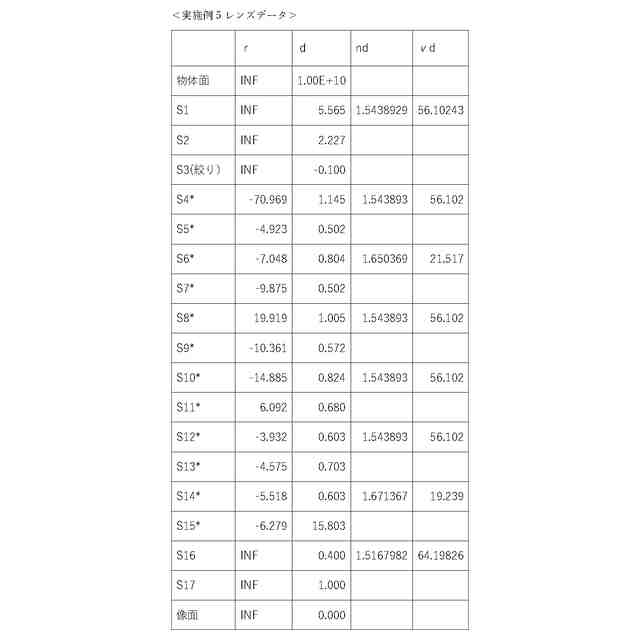

本発明の実施例５にかかる撮像光学系の光学構成を示す光軸に沿う断面図である。
実施例５にかかる撮像光学系の無限遠合焦時における（Ａ）球面収差（ＳＡ）、（Ｂ）非点収差（ＡＳ）、（Ｃ）歪曲収差（ＤＴ）を示す図である。

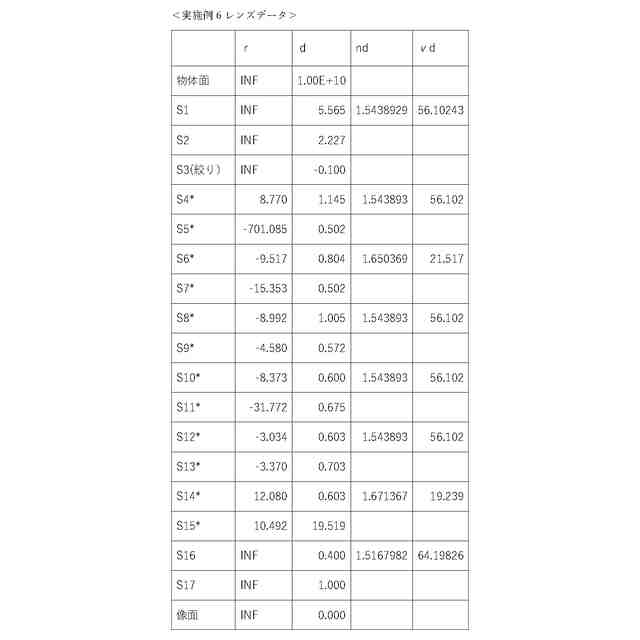

本発明の実施例６にかかる撮像光学系の光学構成を示す光軸に沿う断面図である。
実施例６にかかる撮像光学系の無限遠合焦時における（Ａ）球面収差（ＳＡ）、（Ｂ）非点収差（ＡＳ）、（Ｃ）歪曲収差（ＤＴ）を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
