公開番号2025091397
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2024212253
出願日2024-12-05
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人園田・小林弁理士法人
主分類G09F 9/30 20060101AFI20250611BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示領域の内部に光学電子装置を位置させながらも、外部の湿気が浸透することを予防できる表示装置の提供。
【解決手段】本開示の実施例は、表示装置に関し、より詳細には、発光素子が含む表示領域、表示領域内に位置するカメラホール及び表示領域とカメラホールとの間に位置する第1非表示領域を含み、第1非表示領域に位置する透湿防止構造物を含むことにより、カメラホールに浸透した外部の湿気が表示領域に浸透することを効果的に予防できる。

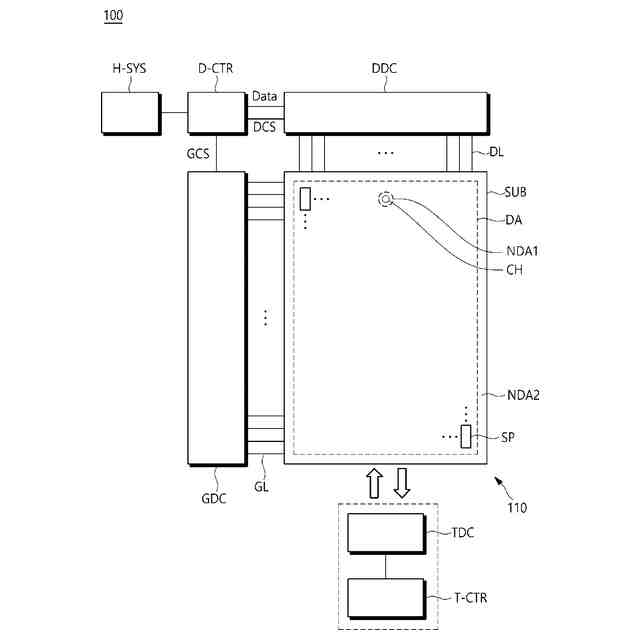

【選択図】図1
特許請求の範囲【請求項１】

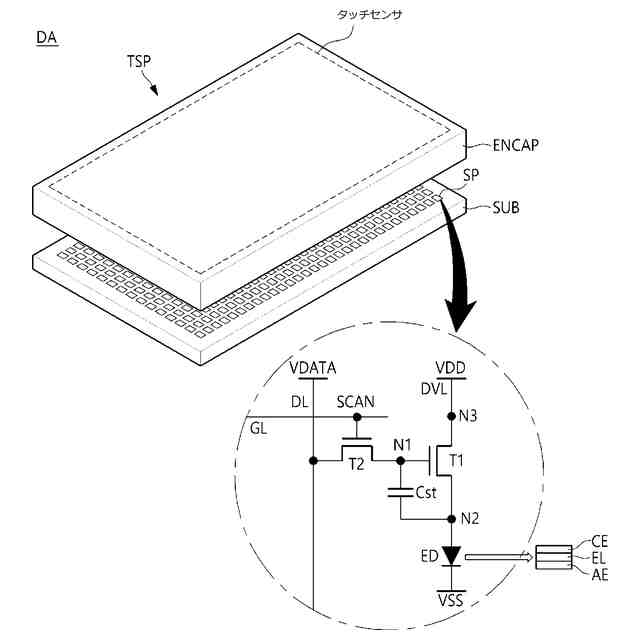

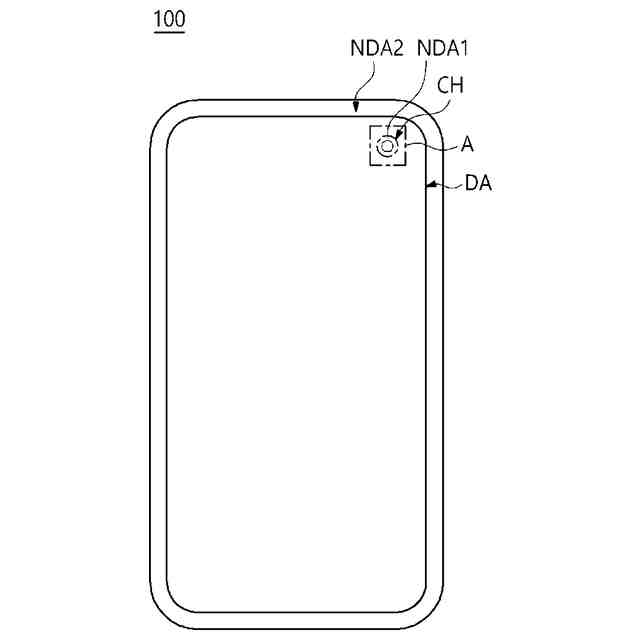

発光層を含む複数の発光素子が位置する表示領域、前記表示領域内に位置するカメラホール、及び前記表示領域と前記カメラホールとの間に位置する第１非表示領域を含む基板、
前記第１非表示領域に位置するダム、
前記基板上に配置され、前記複数の発光素子の下部に位置する複数の絶縁膜、並びに

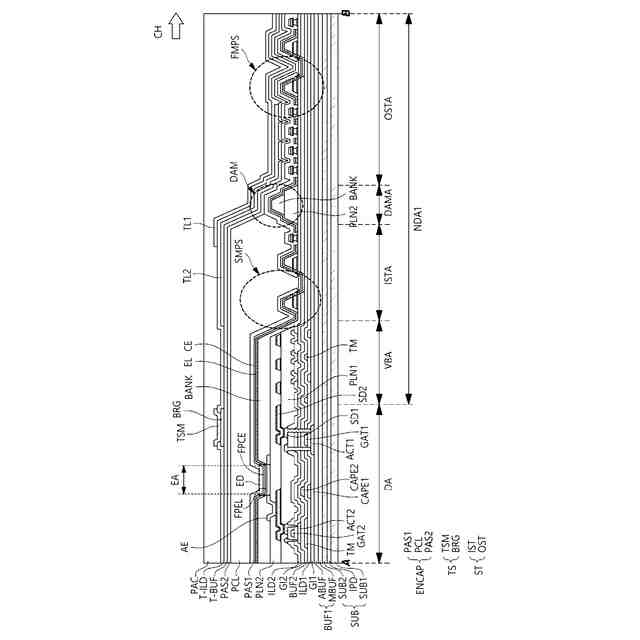

前記第１非表示領域に配置され前記複数の絶縁膜のうち少なくとも１つの絶縁膜のアンダーカット領域を含む透湿防止構造物、を含む、表示装置。
続きを表示（約 960 文字）【請求項２】
前記発光層は、前記表示領域から前記カメラホールの境界まで延びて位置し、
前記発光層は、前記アンダーカット領域で断絶する、請求項１に記載の表示装置。
【請求項３】
前記第１非表示領域に位置する断絶部を含み、
前記断絶部は、
前記表示領域と前記ダムとの間に位置する内側断絶部、及び
前記ダムと前記カメラホールとの間に位置する外側断絶部を含む、請求項１に記載の表示装置。
【請求項４】
前記透湿防止構造物は、前記表示領域と前記ダムとの間に位置する内側透湿防止構造物を含む、請求項１に記載の表示装置。
【請求項５】
前記透湿防止構造物は、前記ダムと前記カメラホールとの間に位置する外側透湿防止構造物を含む、請求項１に記載の表示装置。
【請求項６】
前記発光層は、前記表示領域から前記カメラホールの境界まで延びて位置し、

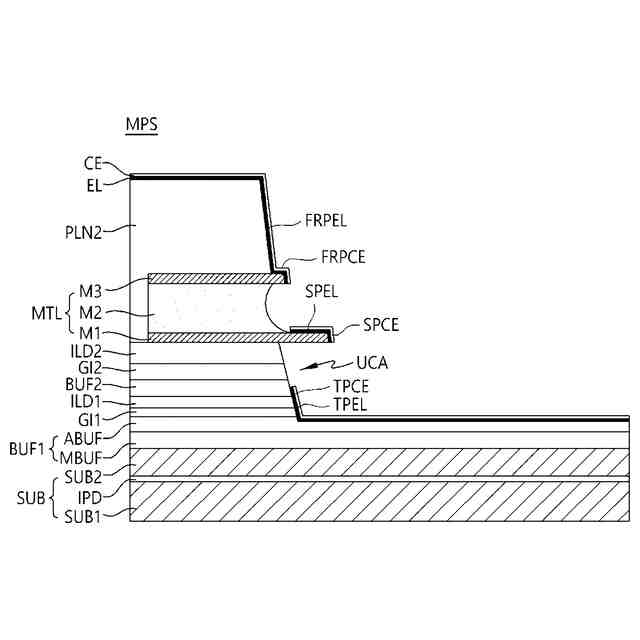

前記透湿防止構造物は、前記アンダーカット領域上に位置する金属層を含み、
前記発光層は、前記金属層の側面で断絶する、請求項１に記載の表示装置。
【請求項７】
前記金属層は、第１層、前記第１層上に位置する第２層、及び前記第２層上に位置する第３層を含み、
前記第２層が前記第１層及び前記第３層より陥没した形状を有するか、前記第１層が前記第３層より突出した形状を有する、請求項６に記載の表示装置。
【請求項８】
前記金属層は、第１層、前記第１層上に位置する第２層、及び前記第２層上に位置する第３層を含み、
前記第１層と前記第３層は互いに同じ物質であり、前記第２層は前記第１層及び前記第３層と異なる物質である、請求項６に記載の表示装置。
【請求項９】

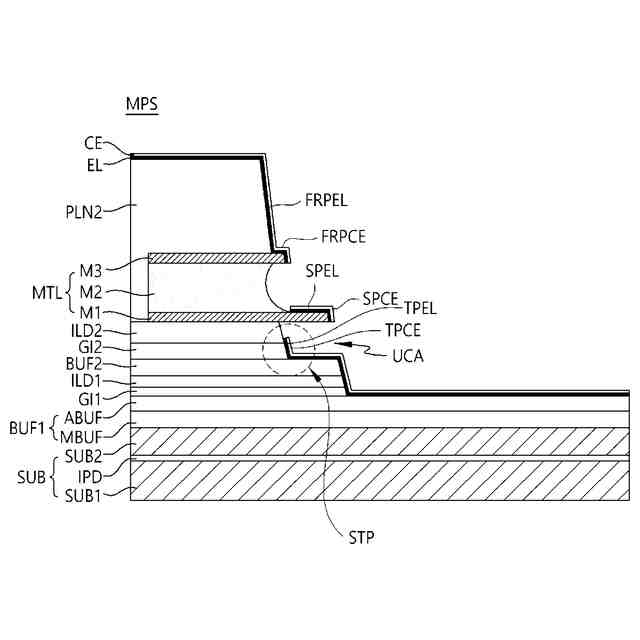

前記透湿防止構造物は、前記アンダーカット領域に位置し前記金属層の下に位置する段差部を含む、請求項６に記載の表示装置。
【請求項１０】
前記アンダーカット領域は、前記基板上に配置され前記複数の発光素子の下に位置する絶縁膜に位置し、
前記絶縁膜は無機絶縁膜及び有機絶縁膜のいずれかである、請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施例は、表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
技術の発展に伴い、表示装置は画像表示機能以外にも、撮影機能及び各種感知機能などを提供することができる。このために、表示装置はカメラ及び感知センサなどの光学電子装置（受光装置またはセンサと呼ばれる）を備えなければならない。
【０００３】
光学電子装置は、表示装置の前面からの光を受光しなければならないため、受光が有利な場所に設置しなければならない。したがって、表示装置の前面にカメラ（カメラレンズ）及び感知センサが露出することがある。これにより、表示パネルのベゼルが広くなったり、表示パネルの表示領域にノッチ部が形成され、ここにカメラまたは感知センサが設置されている。
【０００４】
表示パネルの前面にベゼルが広く配置されたり、またはノッチ部が配置される場合、表示パネルにおいて映像を表示する表示領域の面積が減少する問題が生じ得る。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
表示装置の技術分野において、表示パネルの表示領域の面積を減少することなく、カメラ及び感知センサなどの光学電子装置を備えるための技術が研究されている。そこで、本開示の発明者らは、光学電子装置が表示領域の外郭に位置するベゼル領域ではなく、表示領域の内部に位置するようにしつつ、光学電子装置が正常に光を受信できる表示装置を発明した。しかし、このような表示装置は、光学電子装置が位置する部分が外部の湿気の浸透に対して脆弱であるという問題があった。そこで、本開示の発明者らは、表示領域の内部に光学電子装置を位置させながらも、外部の湿気が浸透することを予防できる表示装置を発明するに至った。
【０００６】
本開示の実施例は、表示領域内に位置するカメラホール及び表示領域とカメラホールとの間に位置する第１非表示領域を含み、第１非表示領域に配置される透湿防止構造物を含む表示装置を提供することができる。
【０００７】
本開示の実施例は、透湿防止構造物を含んで外部の湿気が浸透することを効果的に予防できる表示装置を提供することができる。
【課題を解決するための手段】
【０００８】

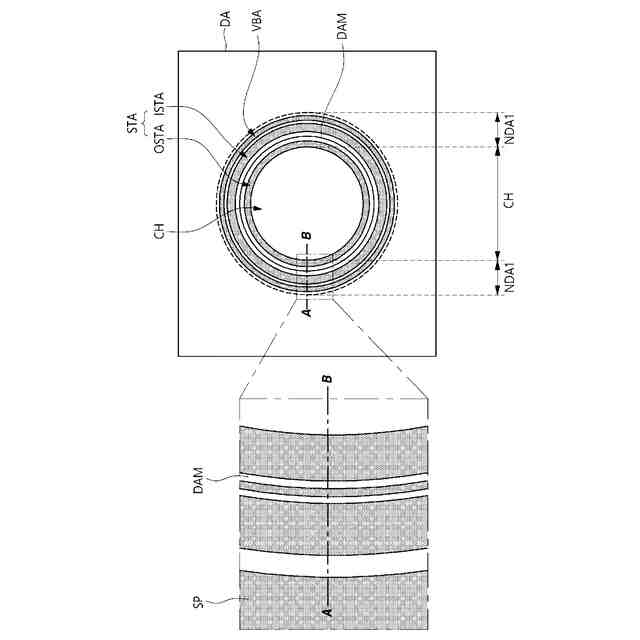

本開示の実施例は、基板、ダム、断絶部、複数の絶縁膜及び透湿防止構造物を含む表示装置を提供することができる。基板は、表示領域、カメラホール及び第１非表示領域を含むことができる。表示領域には、発光層を含む複数の発光素子が位置することができる。カメラホールは、表示領域内に位置することができる。第１非表示領域は、表示領域とカメラホールとの間に位置することができる。ダムは、第１非表示領域に位置することができる。断絶部は、第１非表示領域に位置することができる。複数の絶縁膜は基板上に配置し、複数の発光素子の下部に位置することができる。透湿防止構造物は、第１非表示領域に配置することができる。透湿防止構造物は、複数の絶縁膜のうち１つのアンダーカット領域を含むことができる。
【０００９】
本開示の実施例は、表示領域及び表示領域に隣接する非表示領域、平面上で表示領域と離隔し、非表示領域に隣接して配置されるカメラホール、平面上で表示領域と重なり合うように配置される発光素子、非表示領域に配置されるダム構造物、及び複数の金属層を含み、ダム構造物に隣接して配置される第１透湿防止構造物を含む表示装置を提供することができる。
【００１０】
本開示の実施例による表示装置において、第１透湿防止構造物の複数の金属層の下部に配置される補助金属層をさらに含むことができる。
（【００１１】以降は省略されています）
