公開番号2025085499
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199412
出願日2023-11-24
発明の名称広告設置構造及び広告支持部材
出願人個人
代理人個人
主分類G09F 15/00 20060101AFI20250529BHJP(教育;暗号方法;表示;広告;シール)

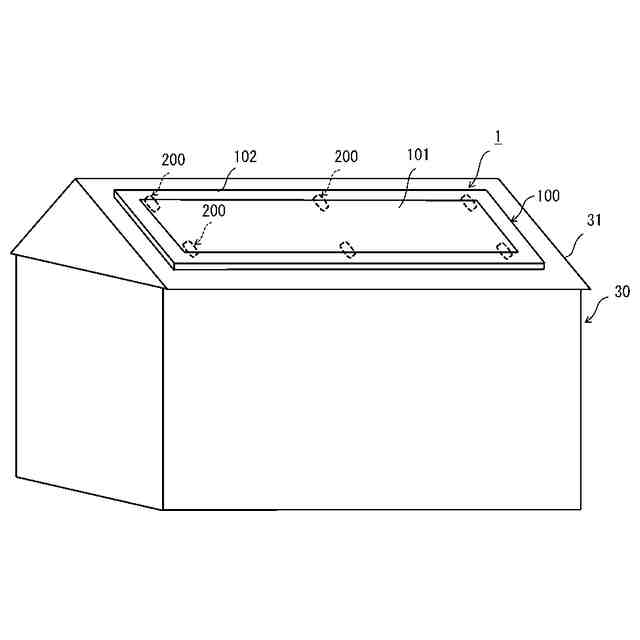

要約【課題】建築物の屋根上に広告を設置するための広告設置構造及び広告支持部材であって、風雨に強く耐久性が高い広告設置構造及び広告支持部材を提供する。

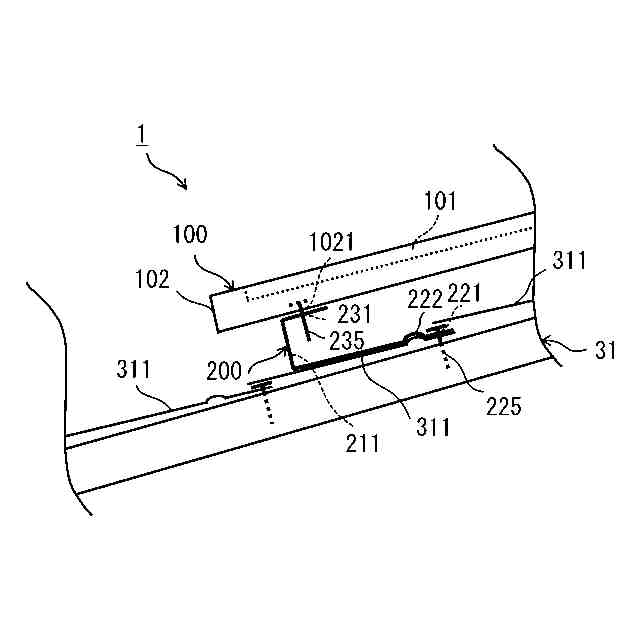

【解決手段】広告設置構造1は、屋根31上に配置される広告部材100と、広告部材100を支持する広告支持部材200とを備え、広告支持部材200は、側面視略釣り針形状を有しており、厚さ方向に貫通する開口部211を有する板状の中間部材210と、中間部材210の一端212から中間部材210の主面及215及び側面216と交差する一方向217に延び、屋根30の側に固定される板状の屋根側部材220と、中間部材210の他端213から屋根側部材220が延びる方向217と略同一の方向に延び、広告部材100に固定される板状の広告側部材230とを備え、広告側部材230が延びる長さは屋根側部材220が延びる長さよりも短い。
【選択図】図1
特許請求の範囲【請求項１】
建造物の屋根上に広告を設置するための広告設置構造であって、
前記屋根上に配置される広告部材と、
前記広告部材を支持する広告支持部材とを備え、
前記広告支持部材は、側面視略Ｊ字形状を有しており、
厚さ方向に貫通する開口部を有する板状の中間部材と、
前記中間部材の一端から該中間部材の主面及び側面と交差する一方向に延び、屋根側に固定される板状の屋根側部材と、
前記中間部材の他端から前記屋根側部材が延びる方向と略同一の方向に延び、前記広告部材に固定される板状の広告側部材とを備え、
前記広告側部材が延びる長さは前記屋根側部材が延びる長さよりも短いことを特徴とする広告設置構造。
続きを表示（約 570 文字）【請求項２】
前記屋根側部材には、前記広告側部材の方向に突出する凸部が前記一方向と交差する方向に沿って設けられていることを特徴とする請求項１に記載の広告設置構造。
【請求項３】
前記屋根側部材は、該屋根側部材を前記屋根側にビス止めするための屋根側ビス孔を備え、
前記広告側部材は、該広告側部材を前記広告部材にビス止めするための広告側ビス孔を備えたことを特徴とする請求項１に記載の広告設置構造。
【請求項４】
前記広告部材は、広告用の映像を表示する映像表示装置が取り付けられたステンレス板であることを特徴とする請求項１に記載の広告設置構造。
【請求項５】
建造物の屋根上に配置された広告部材を支持するための広告支持部材であって、
側面視略Ｊ字形状を有しており、
厚さ方向に貫通する開口部を有する板状の中間部材と、
前記中間部材の一端から該中間部材の主面及び側面と交差する一方向に延び、屋根側に固定される板状の屋根側部材と、
前記中間部材の他端から前記屋根側部材が延びる方向と略同一の方向に延び、前記広告部材に固定される板状の広告側部材とを備え、
前記広告側部材が延びる長さは前記屋根側部材が延びる長さよりも短いことを特徴とする広告支持部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建築物の屋根上に広告を設置するための広告設置構造及び広告支持部材に関し、より詳細には、建築物の屋根上に上方に向けて広告を提示するために設置した場合に風雨に強く耐久性が高い広告設置構造及び広告支持部材に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、通行人が視認できるように、営業を行う者が自己の業務について広告用の看板を設置することは広く行われている。この場合、看板の広告面は水平面に対して垂直に設けられる。
【０００３】
これに対して、特許文献１には、インターネットの地図検索で閲覧できるようにするために、上方へ向けた広告の提示を行う広告方法が開示されている。
特許文献１に記載の広告シート部材は、建造物に固定される広告シート支持部材及び支持部材に取り付けられる広告シートを有しており、広告シートは水平面に対して４５度未満の角度で設けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１９４４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の広告シートは矩形のメッシュシートの表面にインクジェットにより広告内容を印刷したものであり、広告用シート部材は当該広告シートの４隅を４つの広告シート支持部材で引っ張って支える構造であるため、風雨に弱く耐久性が低いという問題がある。
【０００６】
本発明は、上記問題点に鑑みてなされたものであり、建築物の屋根上に広告を設置するための広告設置構造及び広告支持部材であって、風雨に強く耐久性が高い広告設置構造及び広告支持部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、
本発明の広告設置構造は、
建造物の屋根上に広告を設置するための広告設置構造であって、
前記屋根上に配置される広告部材と、
前記広告部材を支持する広告支持部材とを備え、
前記広告支持部材は、側面視略Ｊ字形状を有しており、
厚さ方向に貫通する開口部を有する板状の中間部材と、
前記中間部材の一端から該中間部材の主面及び側面と交差する一方向に延び、屋根側に固定される板状の屋根側部材と、
前記中間部材の他端から前記屋根側部材が延びる方向と略同一の方向に延び、前記広告部材に固定される板状の広告側部材とを備え、
前記広告側部材が延びる長さは前記屋根側部材が延びる長さよりも短いことを特徴とする。
【０００８】
この発明によれば、屋根と広告支持部材とを安定して強固に固定し、広告支持部材で広告部材を強固に支持することができ、また、雨水等は広告支持部材の中間部材の開口部から流すことができるため、風雨に強く耐久性を高めることができる。
【０００９】
上記発明において、
前記屋根側部材には、前記広告側部材の方向に突出する凸部が前記一方向と交差する方向に沿って設けられていることを特徴とする。
【００１０】
この発明によれば、屋根側に凹凸がある場合、屋根側部材の凸部を屋根側の凹凸に係合させることができるため、広告支持部材が屋根からズレるのを防止することができる。
（【００１１】以降は省略されています）
