公開番号2025092590
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025053735,2024067963
出願日2025-03-27,2019-08-30
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250612BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】光検出機能を有する表示装置を提供する。利便性の高い表示装置を提供する。
【解決手段】表示部に受光素子及び発光素子を有する表示装置である。受光素子は、第1
の画素電極、活性層、及び共通電極を有する。発光素子は、第2の画素電極、発光層、及
び共通電極を有する。活性層は、第1の画素電極上に位置する。活性層は、第1の有機化
合物を有する。発光層は、第2の画素電極上に位置する。発光層は、第1の有機化合物と
は異なる第2の有機化合物を有する。共通電極は、活性層を介して第1の画素電極と重な
る部分と、発光層を介して第2の画素電極と重なる部分と、を有する。表示装置は、さら
に、第1の画素電極上及び第2の画素電極上に位置する共通層を有することが好ましい。
共通層は、活性層と重なる部分と、発光層と重なる部分と、を有する。

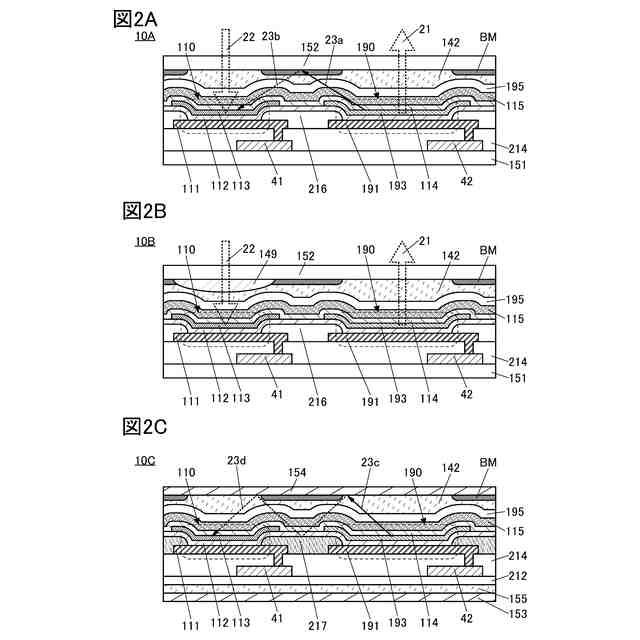

【選択図】図2
特許請求の範囲【請求項１】
表示部を有する表示装置であり、
前記表示部は、受光素子及び第１の発光素子を有し、
前記受光素子は、第１の画素電極、活性層及び共通電極を有し、
前記第１の発光素子は、第２の画素電極、発光層及び前記共通電極を有し、
前記活性層は、前記第１の画素電極上に位置し、
前記活性層は、第１の有機化合物を有し、
前記発光層は、前記第２の画素電極上に位置し、
前記発光層は、前記第１の有機化合物とは異なる第２の有機化合物を有し、
前記共通電極は、前記活性層を介して前記第１の画素電極と重なる部分と、前記発光層を介して前記第２の画素電極と重なる部分と、を有する、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置、表示モジュール、及び電子機器に関する。本発明の一態様
は、受光素子と発光素子とを有する表示装置に関する。
続きを表示（約 2,300 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本発明の一態様の技術分野と
しては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、
入力装置（例えば、タッチセンサなど）、入出力装置（例えば、タッチパネルなど）、そ
れらの駆動方法、又はそれらの製造方法を一例として挙げることができる。
【背景技術】
【０００３】
近年、表示装置は様々な用途への応用が期待されている。例えば、大型の表示装置の用途
としては、家庭用のテレビジョン装置（テレビまたはテレビジョン受信機ともいう）、デ
ジタルサイネージ（ＤｉｇｉｔａｌＳｉｇｎａｇｅ：電子看板）、ＰＩＤ（Ｐｕｂｌｉ
ｃＩｎｆｏｒｍａｔｉｏｎＤｉｓｐｌａｙ）等が挙げられる。また、携帯情報端末と
して、タッチパネルを備えるスマートフォンやタブレット端末の開発が進められている。
【０００４】
表示装置としては、例えば、発光素子を有する発光装置が開発されている。エレクトロル
ミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬと記す）現象を利用
した発光素子（ＥＬ素子とも記す）は、薄型軽量化が容易である、入力信号に対し高速に
応答可能である、直流低電圧電源を用いて駆動可能である等の特徴を有し、表示装置に応
用されている。例えば、特許文献１に、有機ＥＬ素子が適用された、可撓性を有する発光
装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１９７５２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、光検出機能を有する表示装置を提供することを課題の一とする。本発
明の一態様は、利便性の高い表示装置を提供することを課題の一とする。本発明の一態様
は、多機能の表示装置を提供することを課題の一とする。本発明の一態様は、新規な表示
装置を提供することを課題の一とする。
【０００７】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。本発明の一態様は
、必ずしも、これらの課題の全てを解決する必要はないものとする。明細書、図面、請求
項の記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００８】
本発明の一態様は、表示部に、受光素子及び第１の発光素子を有する表示装置である。受
光素子は、第１の画素電極、活性層、及び共通電極を有する。第１の発光素子は、第２の
画素電極、発光層、及び共通電極を有する。活性層は、第１の画素電極上に位置する。活
性層は、第１の有機化合物を有する。発光層は、第２の画素電極上に位置する。発光層は
、第１の有機化合物とは異なる第２の有機化合物を有する。共通電極は、活性層を介して
第１の画素電極と重なる部分と、発光層を介して第２の画素電極と重なる部分と、を有す
る。
【０００９】
本発明の一態様は、表示部に、受光素子及び第１の発光素子を有する表示装置である。受
光素子は、第１の画素電極、共通層、活性層、及び共通電極を有する。第１の発光素子は
、第２の画素電極、共通層、発光層、及び共通電極を有する。活性層は、第１の画素電極
上に位置する。活性層は、第１の有機化合物を有する。発光層は、第２の画素電極上に位
置する。発光層は、第１の有機化合物とは異なる第２の有機化合物を有する。共通層は、
第１の画素電極上及び第２の画素電極上に位置する。共通層は、活性層と重なる部分と、
発光層と重なる部分と、を有する。共通電極は、共通層及び活性層を介して第１の画素電
極と重なる部分と、共通層及び発光層を介して第２の画素電極と重なる部分と、を有する
。
【００１０】
本発明の一態様は、表示部に、受光素子、第１の発光素子、及び第２の発光素子を有する
表示装置である。受光素子は、第１の画素電極、共通層、活性層、及び共通電極を有する
。第１の発光素子は、第２の画素電極、共通層、第１の発光層、及び共通電極を有する。
第２の発光素子は、第３の画素電極、共通層、第２の発光層、及び共通電極を有する。活
性層は、第１の画素電極上に位置する。活性層は、第１の有機化合物を有する。第１の発
光層は、第２の画素電極上に位置する。第１の発光層は、第１の有機化合物とは異なる第
２の有機化合物を有する。第２の発光層は、第３の画素電極上に位置する。第２の発光層
は、第１の有機化合物及び第２の有機化合物とは異なる第３の有機化合物を有する。共通
層は、第１の画素電極上、第２の画素電極上、及び第３の画素電極上に位置する。共通層
は、活性層と重なる部分と、第１の発光層と重なる部分と、第２の発光層と重なる部分と
、を有する。共通電極は、共通層及び活性層を介して第１の画素電極と重なる部分と、共
通層及び第１の発光層を介して第２の画素電極と重なる部分と、共通層及び第２の発光層
を介して第３の画素電極と重なる部分と、を有する。
（【００１１】以降は省略されています）
