公開番号2025092971
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208421
出願日2023-12-11
発明の名称データ転送装置及び方法
出願人株式会社東芝
代理人弁理士法人スズエ国際特許事務所
主分類H04L 47/24 20220101AFI20250616BHJP(電気通信技術)
要約【課題】通信における低遅延を実現することが可能なデータ転送装置及び方法を提供することにある。
【解決手段】実施形態に係るデータ転送装置は、発行手段と、制御手段とを具備する。発行手段は、第1データを転送するための第1リクエストを第1インタフェースを介して発行する。制御手段は、第1リクエストが発行された場合、第1リクエストに対するレスポンスの入力が開始されてから当該入力が完了するまでに要する期間が経過するまでの間、第1データよりも後の第2データを転送するための第2リクエストの発行を停止する。
【選択図】図5
特許請求の範囲【請求項１】
優先度が指定されているデータを順次転送するデータ転送装置において、
第１データを転送するための第１リクエストを第１インタフェースを介して発行する発行手段と、
前記第１リクエストが発行された場合、前記第１インタフェースを介した前記第１リクエストに対するレスポンスの入力が開始されてから当該入力が完了するまでに要する期間が経過するまでの間、前記第１データよりも後の第２データを転送するための第２リクエストの発行を停止する制御手段と
を具備するデータ転送装置。
続きを表示（約 1,400 文字）【請求項２】
前記発行手段は、前記第２リクエストの発行の停止が解除された際に前記第２データよりも後の第３データを転送するための第３リクエストの発行が可能である場合、前記第２及び第３データに対して指定されている優先度に基づいて前記第２または第３リクエストを発行する請求項１記載のデータ転送装置。
【請求項３】
前記第１～第３リクエストは、前記第１～第３データを要求するリクエストである請求項２記載のデータ転送装置。
【請求項４】
前記第１～第３リクエストは、前記第１～第３データに関する情報が記述された第１～第３記述子を要求するリクエストである請求項２記載のデータ転送装置。
【請求項５】
前記制御手段は、前記第２データに対して指定されている優先度が予め定められている優先度よりも低い場合に、前記第２リクエストの発行を停止する請求項１記載のデータ転送装置。
【請求項６】
前記第１インタフェースを介して第１メモリと接続されており、
前記第１データは、前記第１インタフェースを介して前記第１メモリから入力され、前記第１インタフェースとは異なる第２インタフェースを介して前記第１メモリとは異なる第２メモリに出力される
請求項１記載のデータ転送装置。
【請求項７】
前記第２メモリに出力された第１データは、ネットワークに接続するためのネットワーク装置を介して送信される請求項６記載のデータ転送装置。
【請求項８】
優先度が指定されているデータを順次転送するデータ転送装置において、
第１データに関する情報が記述されている第１記述子を要求する第１記述子リクエストを発行する第１発行手段と、
前記第１記述子リクエストが発行されることによって入力された第１記述子に基づいて前記第１データを要求する第１データリクエストを発行する第２発行手段と、
前記第１データよりも優先度の高い第２データに関する情報が記述されている第２記述子を要求する第２記述子リクエストが発行されるタイミングでｗｉｎｄｏｗ値を設定し、クロックサイクルまたは時間の経過に応じて当該ｗｉｎｄｏｗ値を減少させる第１制御手段と
を具備し、
前記第２発行手段は、前記第１データの入力が開始されてから当該入力が完了するまでに要する期間と前記ｗｉｎｄｏｗ値とに基づいて前記第１データリクエストを発行する
データ転送装置。
【請求項９】
前記第１記述子リクエストが発行された場合、前記第１記述子の入力が開始されてから当該入力が完了するまでに要する期間が経過するまでの間、前記第２記述子リクエストの発行を停止する、または、前記第１データリクエストが発行された場合、前記第１データの入力が開始されてから当該入力が完了するまでに要する期間が経過するまでの間、前記第２データを要求する第２データリクエストの発行を停止する第２制御手段を更に具備する請求項８記載のデータ転送装置。
【請求項１０】
前記第１制御手段は、前記第１データリクエストが発行された場合、前記第１データの入力が開始されてから当該入力が完了するまでに要する期間を前記ｗｉｎｄｏｗ値から減算し、当該期間が経過した後に当該ｗｉｎｄｏｗ値の減少を再開する請求項８記載のデータ転送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、データ転送装置及び方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、工場内の各産業用機器間を接続する産業用ネットワーク及び自動車内の制御コントローラを接続する車載ネットワーク等の分野においてイーサネット（登録商標）の利用が進んでいる。
【０００３】
このような産業用ネットワーク及び車載ネットワークにおいては、高いリアルタイム性が求められるため、様々なリアルタイムイーサネット規格が提案されている。
【０００４】
ところで、一般に通信システムを構成する通信装置においては例えばホスト装置からのデータがＮＩＣ（Network Interface Card）を介してネットワークに送信されるが、上記したリアルタイムイーサネット規格においては、ＮＩＣとネットワークとの間の処理（ネットワーク処理）が規定されている。
【０００５】
しかしながら、実際に通信システムを構築する場合には、上記したネットワーク処理以外にホスト装置とＮＩＣとの間の処理も考慮しなければ、ネットワークを介して行われる通信における高いリアルタイム性（つまり、通信における低遅延）を実現することができない可能性がある。
【先行技術文献】
【特許文献】
【０００６】
特許第５２９３５１６号公報
特開２０１６－０８２３６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
そこで、本発明が解決しようとする課題は、通信における低遅延を実現することが可能なデータ転送装置及び方法を提供することにある。
【課題を解決するための手段】
【０００８】
実施形態によれば、優先度が指定されているデータを順次転送するデータ転送装置が提供される。前記データ転送装置は、発行手段と、制御手段とを具備する。前記発行手段は、第１データを転送するための第１リクエストを第１インタフェースを介して発行する。前記制御手段は、前記第１リクエストが発行された場合、前記第１インタフェースを介した前記第１リクエストに対するレスポンスの入力が開始されてから当該入力が完了するまでに要する期間が経過するまでの間、前記第１データよりも後の第２データを転送するための第２リクエストの発行を停止する。
【図面の簡単な説明】
【０００９】
第１実施形態の比較例における通信装置の構成の一例を示す図。
本実施形態の比較例における通信装置の処理手順の一例を示すフローチャート。
本実施形態の比較例に係るデータ転送装置の処理時間について説明するための図。
異なる優先度の送信データを転送するための複数のリクエストが順次発行される状況において発生する遅延の一例について説明するための図。
本実施形態における通信装置の構成の一例を示す図。

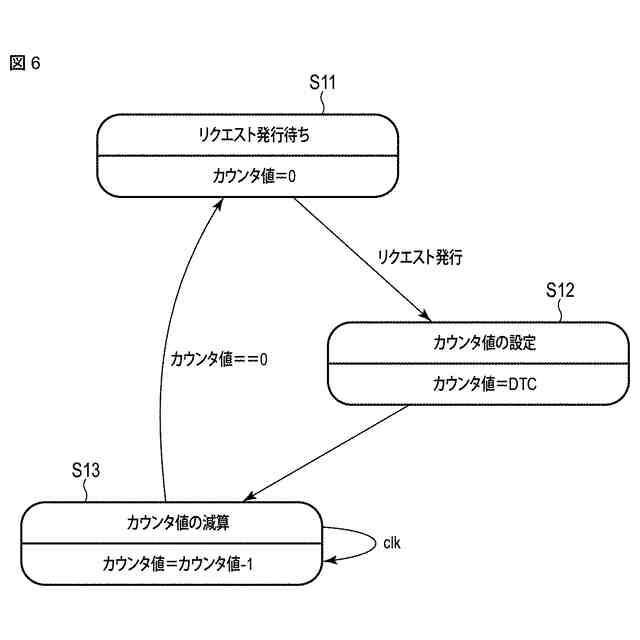

ＤＴＣ遅延制御部の動作の一例について説明するための図。

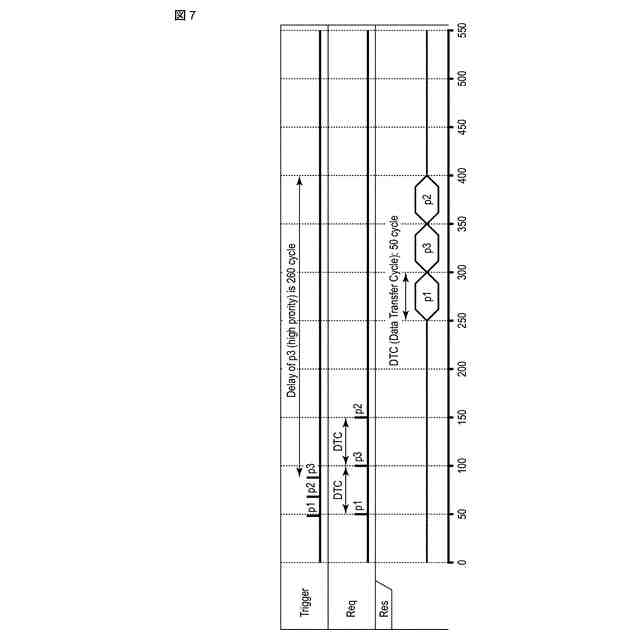

本実施形態において実現される低遅延について説明するための図。

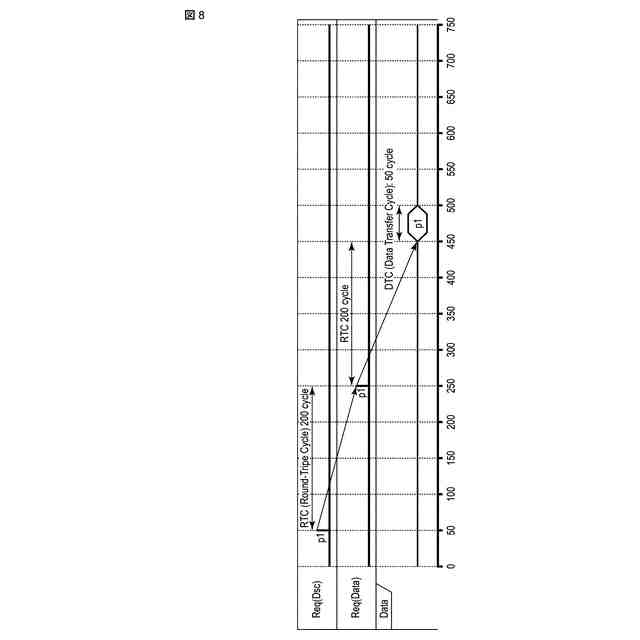

第２実施形態の比較例に係るデータ転送装置の処理時間について説明するための図。

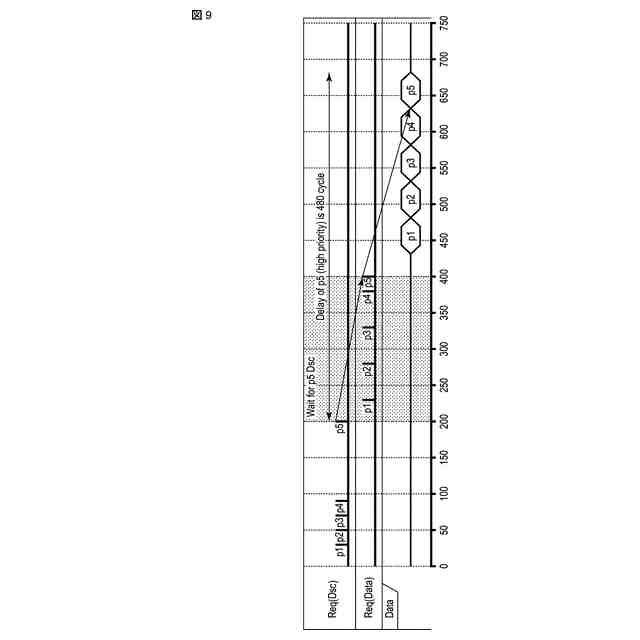

異なる優先度の送信データが順次転送される状況において発生する遅延の一例について説明するための図。
本実施形態における通信装置の構成の一例を示す図。
ｗｉｎｄｏｗ制御部に保持されるｗｉｎｄｏｗ値の概略について説明するための図。
ｗｉｎｄｏｗ制御部の動作の一例について説明するための図。
本実施形態において実現される低遅延について説明するための図。
ＤＴＣ遅延制御部が省略された場合のｗｉｎｄｏｗ制御部の動作の一例について説明するための図。
第３実施形態における通信装置の構成の一例を示す図。
ｗｉｎｄｏｗ制御部及びゲート状態確認部の動作の一例について説明するための図。
ｗｉｎｄｏｗ制御部及びゲート状態確認部の動作の一例について説明するための図。
各実施形態における通信装置を用いたシステムの構成例を示す図。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、各実施形態について説明する。
（第１実施形態）

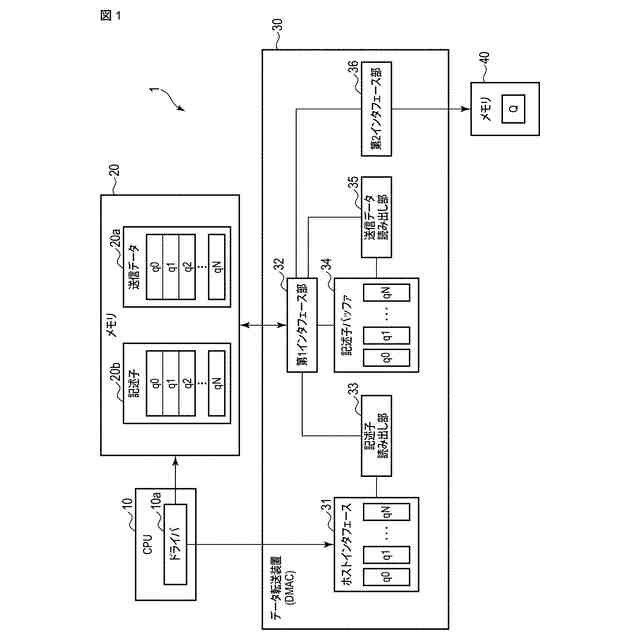

まず、第１実施形態について説明する。図１は、本実施形態の比較例における通信装置の構成の一例を示す。なお、図１に示す通信装置１は、例えばパーソナルコンピュータ（ＰＣ）、サーバ装置、専用ＬＳＩ（Large-Scale Integration）またはＦＰＧＡ（Field Programmable Gate Array）等の装置であることが想定されるが、他の装置であってもよい。
（【００１１】以降は省略されています）
