公開番号2025087155
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201605
出願日2023-11-29
発明の名称スイッチギヤ
出願人株式会社東芝
代理人弁理士法人酒井国際特許事務所
主分類H01H 9/54 20060101AFI20250603BHJP(基本的電気素子)
要約【課題】特別高圧の回路に適用できる誘導性負荷開路時のサージ電圧抑制機器を備えたスイッチギヤを提供する。
【解決手段】スイッチギヤは、電流を供給する電源と、誘導性負荷と、主開閉器と、補助開閉器と、抵抗と、を有する回路を備える。誘導性負荷は、電源に直列接続される。主開閉器は、誘導性負荷に直列接続され、電源から誘導性負荷への電力の供給を制御する。補助開閉器は、主開閉器に並列接続され、電源から誘導性負荷への電力の供給を制御する。抵抗は、誘導性負荷と補助開閉器との間に直列接続される。
【選択図】図3
特許請求の範囲【請求項１】
電流を供給する電源と、
前記電源に直列接続された誘導性負荷と、
前記誘導性負荷に直列接続され、前記電源から前記誘導性負荷への電力の供給を制御する主開閉器と、
前記主開閉器に並列接続され、前記電源から前記誘導性負荷への電力の供給を制御する補助開閉器と、
前記誘導性負荷と前記補助開閉器との間に直列接続された抵抗と、
を有する回路を備えた、スイッチギヤ。
続きを表示（約 380 文字）【請求項２】
前記補助開閉器を閉路した後に前記主開閉器を開路する制御を行う制御部を有する、
請求項１に記載のスイッチギヤ。
【請求項３】
前記制御部は、前記主開閉器を開路した後に前記補助開閉器を開路する制御を行う、
請求項２に記載のスイッチギヤ。
【請求項４】
前記主開閉器は、真空開閉器である、
請求項３に記載のスイッチギヤ。
【請求項５】
前記補助開閉器は、真空開閉器である、
請求項４に記載のスイッチギヤ。
【請求項６】
前記制御部は、前記補助開閉器を閉路せずに前記主開閉器を開路する制御を行う、
請求項５に記載のスイッチギヤ。
【請求項７】
前記誘導性負荷は、分路リアクトルである、
請求項６に記載のスイッチギヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、スイッチギヤに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電動機や分路リアクトルなどの誘導性負荷を有する回路において、開閉器を開路する際にサージ電圧が発生することが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－１６１２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特別高圧（７ｋＶを超える電圧）の回路において真空遮断器を用いるスイッチギヤでは、誘導性負荷開路時のサージ電圧を抑制する機器が実用化されていない。このため、サージ電圧の発生時には、高電圧によって電気機器に不具合が発生する虞がある。
【０００５】
本発明が解決しようとする課題は、特別高圧の回路に適用できる誘導性負荷開路時のサージ電圧抑制機器を備えたスイッチギヤを提供することである。
【課題を解決するための手段】
【０００６】
前記の課題を達成するため、本発明に係るスイッチギヤは、電流を供給する電源と、誘導性負荷と、主開閉器と、補助開閉器と、抵抗と、を有する回路を備える。誘導性負荷は、電源に直列接続される。主開閉器は、誘導性負荷に直列接続され、電源から誘導性負荷への電力の供給を制御する。補助開閉器は、主開閉器に並列接続され、電源から誘導性負荷への電力の供給を制御する。抵抗は、誘導性負荷と補助開閉器との間に直列接続される。
【図面の簡単な説明】
【０００７】
図１は、一つの実施形態のスイッチギヤに設けられる回路の概要構成説明図である。
図２は、本実施形態のスイッチギヤの第１スイッチ及び第２スイッチが閉路された状態を示す電流経路の説明図である。
図３は、本実施形態のスイッチギヤの第１スイッチが開路され、第２スイッチが閉路された状態を示す電流経路の説明図である。
図４は、本実施形態のスイッチギヤの第１スイッチ及び第２スイッチが開路された状態を示す電流経路の説明図である。

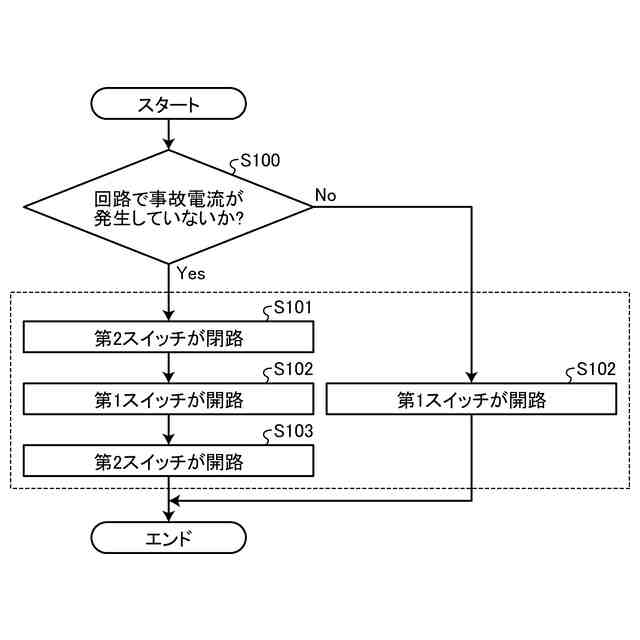

図５は、第１スイッチ及び第２スイッチの開閉処理の流れを示すフローチャートである。
【発明を実施するための形態】
【０００８】
[実施形態]
以下、添付図面を参照して、スイッチギヤ１の実施形態を詳細に説明する。以下に記載する実施形態の構成、並びに当該構成によってもたらされる作用及び結果（効果）は、あくまで一例であって、以下の記載内容に限られるものではない。なお、本明細書では、序数は、部品や部材を区別するためだけに用いられており、順番や優先度を示すものではない。
【０００９】

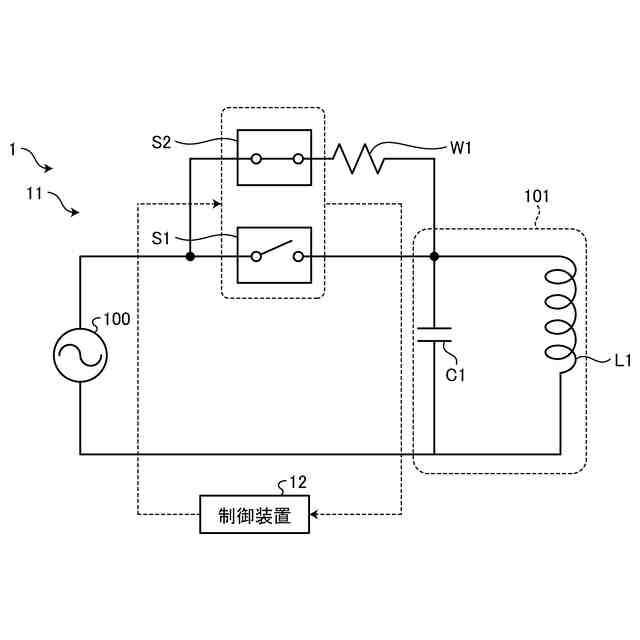

図１は、一つの実施形態のスイッチギヤ１に設けられる回路の概要構成説明図である。スイッチギヤ１は、例えば、接地した金属製の筐体（不図示）の中に電気機器類を収納した装置である。スイッチギヤ１は、当該スイッチギヤ１の外部に対する絶縁性能を有している。図１に示すように、本実施形態におけるスイッチギヤ１は、電動機や分路リアクトルなどの誘導性負荷１０１及び開閉器を有する回路１１及び制御装置１２を備えている。なお、本実施形態におけるスイッチギヤ１の回路１１は、図１に示す例に限定されるものではない。
【００１０】
回路１１は、電源１００と、誘導性負荷１０１と、第１スイッチＳ１と、第２スイッチＳ２と、抵抗Ｗ１とを有する。電源１００は、特別高圧の電力を回路１１に供給する交流電源である。電源１００はこれに限られず、電圧が７ｋＶ以下である高圧の電力を供給する交流電源であってもよい。第１スイッチＳ１は、主開閉器の一例である。第２スイッチＳ２は、補助開閉器の一例である。
（【００１１】以降は省略されています）
