公開番号2025093192
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208780
出願日2023-12-11
発明の名称電子機器、その制御方法、プログラムおよび記録媒体
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類H04N 23/63 20230101AFI20250616BHJP(電気通信技術)
要約【課題】AFの位置を指定可能な範囲に制限がある場合であっても、当該範囲においてユーザがAFの位置を決定しやすくする。
【解決手段】電子機器は、撮像装置が現実空間を撮像したライブビュー画像を取得する画像取得手段と、前記ライブビュー画像におけるオートフォーカスの位置を指定可能な範囲である第1の範囲を決定する決定手段と、前記第1の範囲に基づき、前記ライブビュー画像の一部を表示するように表示手段を制御する制御手段と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
撮像装置が現実空間を撮像したライブビュー画像を取得する画像取得手段と、
前記ライブビュー画像におけるオートフォーカスの位置を指定可能な範囲である第１の範囲を決定する決定手段と、
前記第１の範囲に基づき、前記ライブビュー画像の一部を表示するように表示手段を制御する制御手段と、
を有することを特徴とする電子機器。
続きを表示（約 1,100 文字）【請求項２】
前記制御手段は、前記第１の範囲が前記表示手段の表示面に内側から接して表示されるように前記表示手段を制御する、
ことを特徴とする請求項１に記載の電子機器。
【請求項３】
前記制御手段は、前記表示手段に表示される前記ライブビュー画像の範囲のうち、前記第１の範囲と前記第１の範囲ではない第２の範囲とをユーザが区別可能なように表示する、
ことを特徴とする請求項２に記載の電子機器。
【請求項４】
１）前記ユーザによって前記第１の範囲における位置が選択された場合には、前記選択された位置にオートフォーカスの位置を示す表示アイテムを移動させる第１の処理を実行し、２）前記ユーザによって前記第２の範囲における位置が選択された場合には、前記第１の処理とは異なる第２の処理を実行する処理手段をさらに有する、
ことを特徴とする請求項３に記載の電子機器。
【請求項５】
前記制御手段は、前記第１の範囲が前記表示手段の表示面に外側から接して表示されるように前記表示手段を制御する、
ことを特徴とする請求項１に記載の電子機器。
【請求項６】
前記制御手段は、前記撮像装置が特定の動作モードでない場合には、前記ライブビュー画像の全体を表示するように前記表示手段を制御する、
ことを特徴とする請求項１から５のいずれか１項に記載の電子機器。
【請求項７】
前記特定の動作モードは、オートフォーカスを実行するための動作モードである、
ことを特徴とする請求項６に記載の電子機器。
【請求項８】
前記特定の動作モードは、タッチされた位置にオートフォーカスを実行した後に撮影を行うための動作モードである、
ことを特徴とする請求項６に記載の電子機器。
【請求項９】
前記ライブビュー画像が、互いに視差を有する第１の画像と第２の画像を有するか否かを判定する判定手段をさらに有し、
前記決定手段は、前記ライブビュー画像が前記第１の画像と前記第２の画像とを有すると判定された場合には、前記第１の画像と前記第２の画像とのいずれか一方におけるオートフォーカスの位置を指定可能な範囲を、前記第１の範囲として決定する、
ことを特徴とする請求項１から５のいずれか１項に記載の電子機器。
【請求項１０】
前記制御手段は、前記第１の範囲に基づき前記ライブビュー画像の一部を前記表示手段が表示していても、特定の場合には、前記ライブビュー画像の全体を表示するように前記表示手段の表示を切り替える、
ことを特徴とする請求項１から５のいずれか１項に記載の電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器、その制御方法、プログラムおよび記録媒体に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
デジタルカメラにおいて、オートフォーカス（ＡＦ）による合焦時に、ライブビュー画像上に合焦位置を示す表示アイテムであるＡＦ枠を表示する機能が知られている（特許文献１）。ユーザは、ＡＦ枠の表示により、ライブビュー画像において合焦された被写体を認識できる。そして、ユーザが所望する被写体に合焦されていなければ、ユーザは、操作を行うことによってＡＦ枠の位置を変更して合焦し直すことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１２９００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
カメラまたはレンズに起因して、ＡＦの位置を指定可能な範囲（以下、「ＡＦ可能範囲」と呼ぶ）に制限が発生する場合がある。この場合には、撮影者は、ＡＦ可能範囲を視認すること、および、ＡＦの位置（合焦位置）をＡＦ可能範囲において指定することが難しい。
【０００５】
本発明は、ＡＦの位置を指定可能な範囲に制限がある場合であっても、当該範囲においてユーザがＡＦの位置を決定しやすくすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の１つの態様は、
撮像装置が現実空間を撮像したライブビュー画像を取得する画像取得手段と、
前記ライブビュー画像におけるオートフォーカスの位置を指定可能な範囲である第１の範囲を決定する決定手段と、
前記第１の範囲に基づき、前記ライブビュー画像の一部を表示するように表示手段を制御する制御手段と、
を有することを特徴とする電子機器である。
【０００７】
本発明の１つの態様は、
撮像装置が現実空間を撮像したライブビュー画像を取得する画像取得ステップと、
前記ライブビュー画像におけるオートフォーカスの位置を指定可能な範囲である第１の範囲を決定する決定ステップと、
前記第１の範囲に基づき、前記ライブビュー画像の一部を表示するように表示手段を制御する制御ステップと、
を有することを特徴とする電子機器の制御方法である。
【発明の効果】
【０００８】
本発明によれば、ＡＦの位置を指定可能な範囲に制限がある場合であっても、当該範囲においてユーザがＡＦの位置を決定しやすくすることができる。
【図面の簡単な説明】
【０００９】

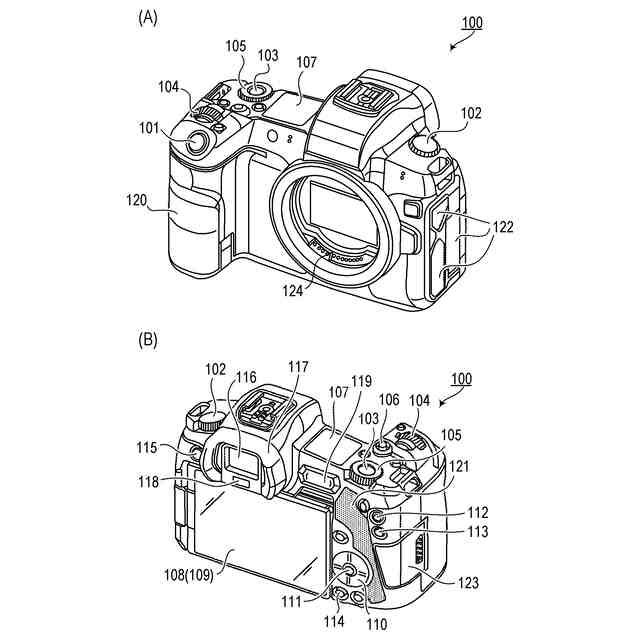

実施形態１に係るカメラの外観図である。

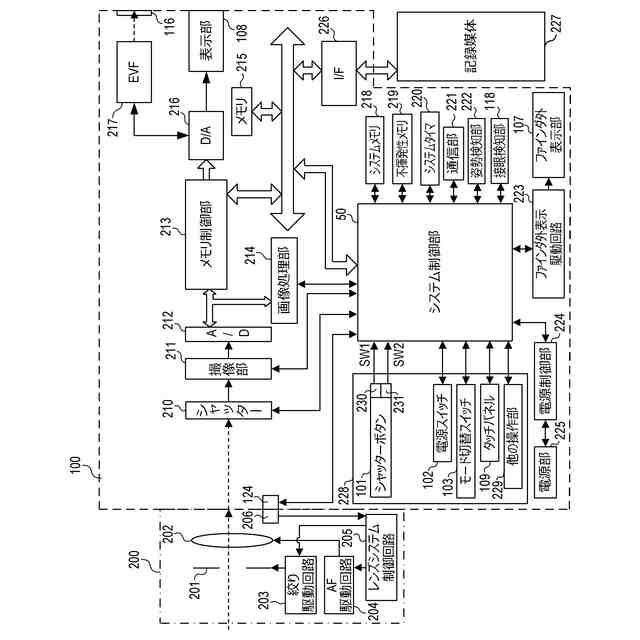

実施形態１に係るカメラの構成図である。

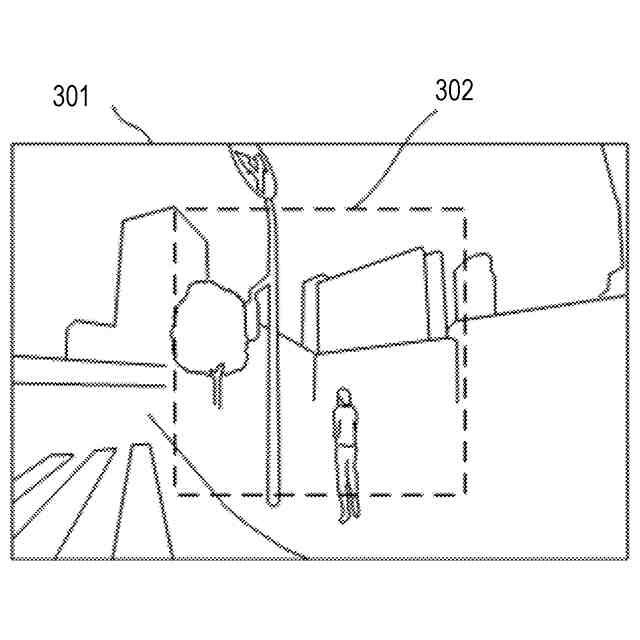

実施形態１に係るＡＦ可能範囲を示す図である。

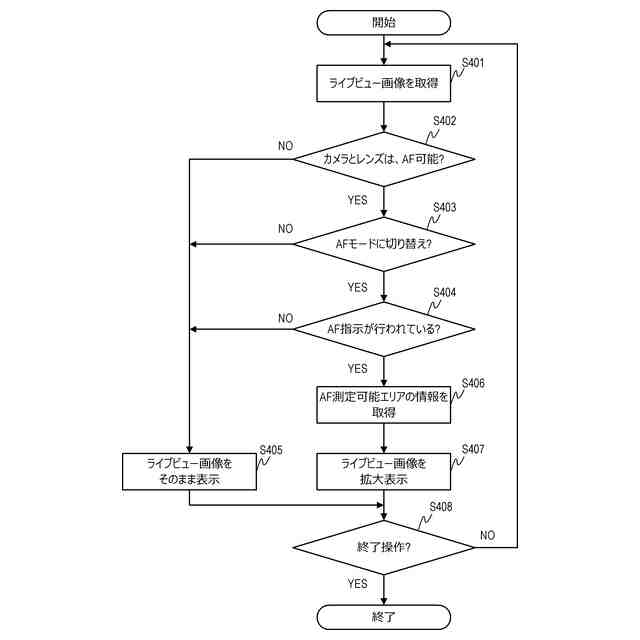

実施形態１に係る撮影モード処理のフローチャートである。

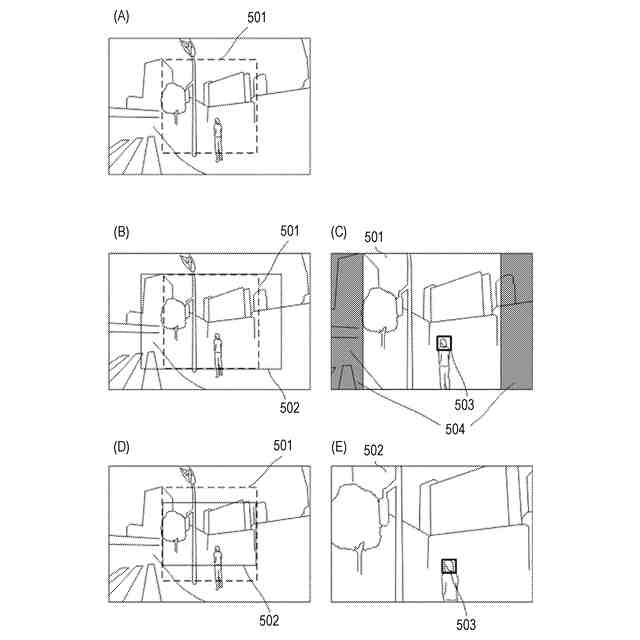

実施形態１に係る拡大表示を説明する図である。
実施形態２に係る２眼レンズユニットを示す図である。

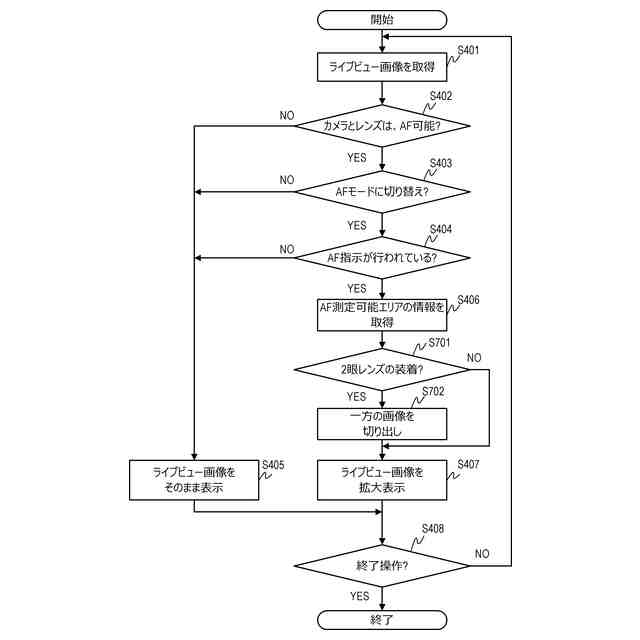

実施形態２に係る撮影モード処理のフローチャートである。

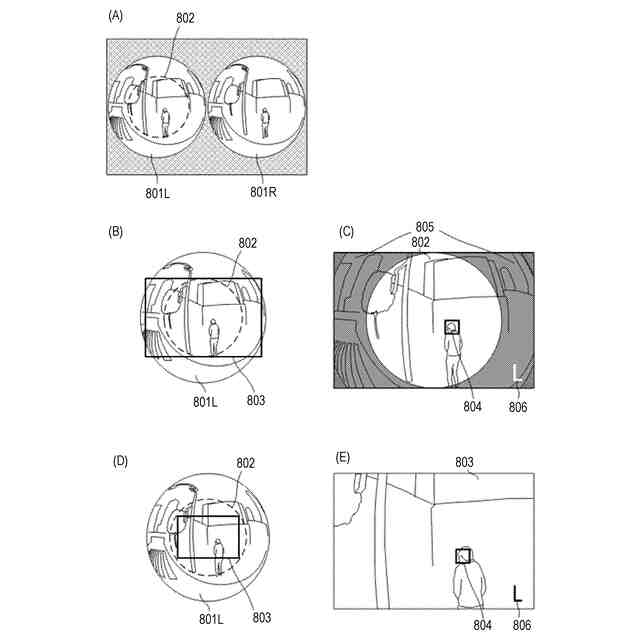

実施形態２に係るＡＦ可能範囲を示す図である。

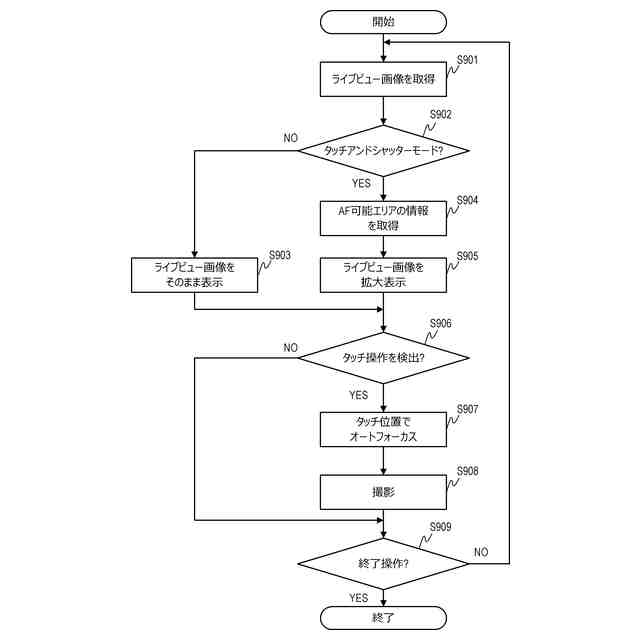

実施形態３に係る撮影モード処理のフローチャートである。
【発明を実施するための形態】
【００１０】
＜実施形態１＞
実施形態１では、１眼レンズを装着可能な電子機器であるカメラ１００（撮像装置）において、ＡＦの位置を指定可能な範囲であるＡＦ可能範囲（ＡＦ測距可能エリア）の拡大表示の例について説明する。
（【００１１】以降は省略されています）
