公開番号2025095392
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211360
出願日2023-12-14
発明の名称2重シールドティグ溶接方法
出願人株式会社ダイヘン
代理人
主分類B23K 9/29 20060101AFI20250619BHJP(工作機械;他に分類されない金属加工)
要約【課題】2重シールドティグ溶接方法において、ブローホールが発生することを抑制すること。

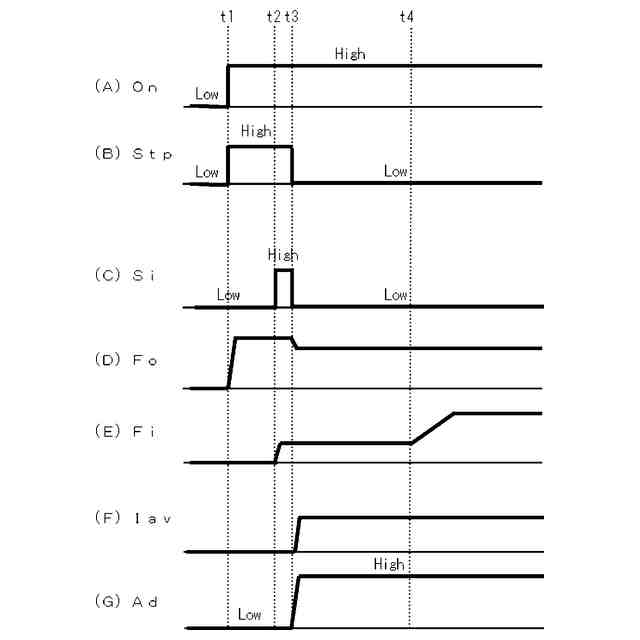

【解決手段】インナーガスを噴出させるインナーノズル及びアウターガスを噴出させるアウターノズルを備えた溶接トーチを使用し、溶接開始に際してインナーガスFi及びアウターガスFoのプリフロー(時刻t1～t3)を行った後にアークを発生させ溶接電流Iavを通電させて溶接する2重シールドティグ溶接方法において、インナーガスにヘリウムを使用し、アウターガスにアルゴンを使用し、インナーガスの流量Fiを、時刻t3にアークが発生した時点からの初期期間(時刻t3～t4)中は前記インナーガスの流速がアウターガスの流速の±20%以内になるように設定する。
【選択図】図3
特許請求の範囲【請求項１】

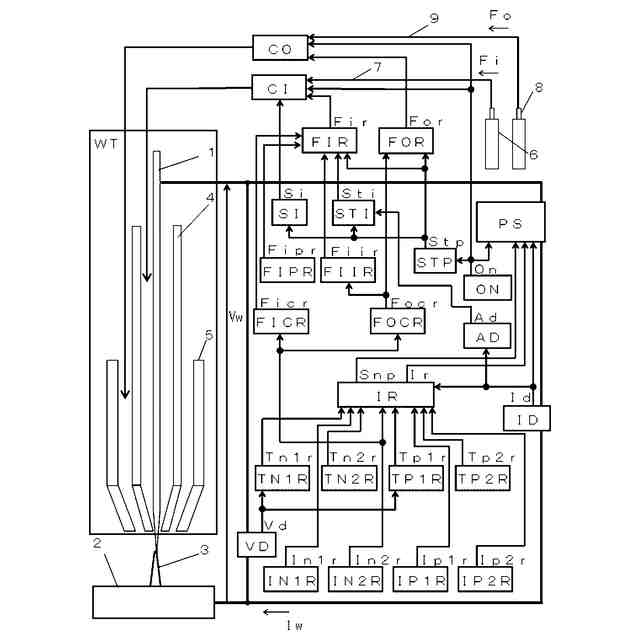

インナーガスを噴出させるインナーノズル及びアウターガスを噴出させるアウターノズルを備えた溶接トーチを使用し、
溶接開始に際して前記インナーガス及び前記アウターガスのプリフローを行った後にアークを発生させ溶接電流を通電させて溶接する２重シールドティグ溶接方法において、
前記インナーガスにヘリウムを使用し、前記アウターガスにアルゴンを使用し、
前記インナーガスの流量を、前記アークが発生した時点からの初期期間中は前記インナーガスの流速が前記アウターガスの流速の±２０％以内になるように設定する、
ことを特徴とする２重シールドティグ溶接方法。
続きを表示（約 410 文字）【請求項２】
前記初期期間の終了後も前記インナーガスの流量の値をそのまま維持する、
ことを特徴とする請求項１に記載の２重シールドティグ溶接方法。
【請求項３】
前記初期期間を溶接開始部にブローホールが発生しない値に設定する、
ことを特徴とする請求項１に記載の２重シールドティグ溶接方法。
【請求項４】

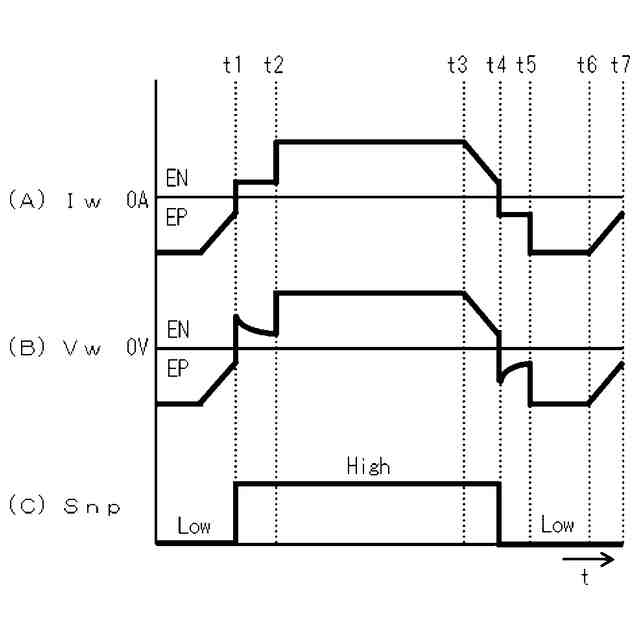

前記溶接電流は電極マイナス極性期間中の電極マイナス極性電流及び電極プラス極性期間中の電極プラス極性電流から形成されており、
前記電極プラス極性電流は第１電極プラス極性期間中の第１電極プラス極性電流及び第２電極プラス極性期間中の第２電極プラス極性電流から形成されており、
前記第１電極プラス極性電流の値は前記第２電極プラス極性電流のピーク値の２０％～６０％である、
ことを特徴とする請求項１～３のいずれか１項に記載の２重シールドティグ溶接方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、２重シールドティグ溶接方法に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
インナーガスを噴出させるインナーノズル及びアウターガスを噴出させるアウターノズルを備えた溶接トーチを使用し、溶接電流を通電して溶接する２重シールドティグ溶接方法が慣用されている（例えば、特許文献１参照）。インナーガス及びアウターガスとしては、アルゴン、ヘリウム等の不活性ガスが使用される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５０４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２重シールドティグ溶接方法では、溶接開始時にアーク発生状態が過渡的な状態にあるときに、ガスの流れが乱れることを起因として、ブローホールが発生しやすいという問題がある。特に、アルミニウム、アルミニウム合金、マグネシウム等を溶接する場合にブローホールが発生しやすい。
【０００５】
そこで、本発明では、ブローホールが発生することを抑制することができる２重シールドティグ溶接方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、請求項１の発明は、
インナーガスを噴出させるインナーノズル及びアウターガスを噴出させるアウターノズルを備えた溶接トーチを使用し、
溶接開始に際して前記インナーガス及び前記アウターガスのプリフローを行った後にアークを発生させ溶接電流を通電させて溶接する２重シールドティグ溶接方法において、
前記インナーガスにヘリウムを使用し、前記アウターガスにアルゴンを使用し、
前記インナーガスの流量を、前記アークが発生した時点からの初期期間中は前記インナーガスの流速が前記アウターガスの流速の±２０％以内になるように設定する、
ことを特徴とする２重シールドティグ溶接方法である。
【０００７】
請求項２の発明は、

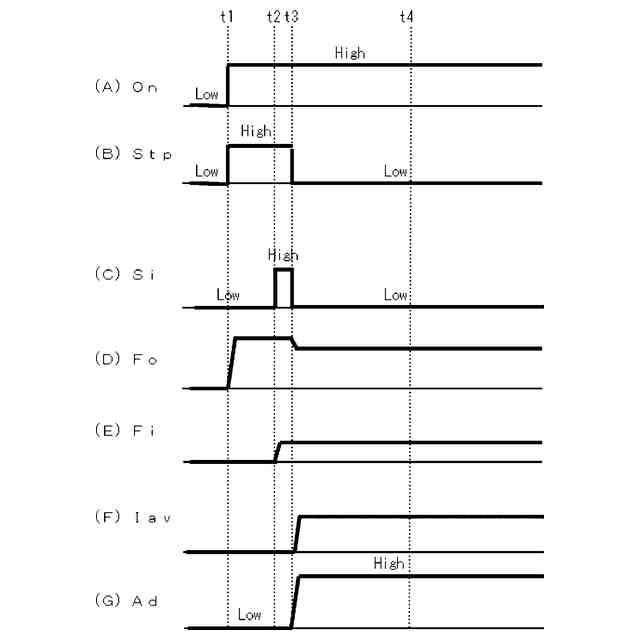

前記初期期間の終了後も前記インナーガスの流量の値をそのまま維持する、
ことを特徴とする請求項１に記載の２重シールドティグ溶接方法である。
【０００８】
請求項３の発明は、
前記初期期間を溶接開始部にブローホールが発生しない値に設定する、
ことを特徴とする請求項１に記載の２重シールドティグ溶接方法である。
【０００９】
請求項４の発明は、
前記溶接電流は電極マイナス極性期間中の電極マイナス極性電流及び電極プラス極性期間中の電極プラス極性電流から形成されており、
前記電極プラス極性電流は第１電極プラス極性期間中の第１電極プラス極性電流及び第２電極プラス極性期間中の第２電極プラス極性電流から形成されており、
前記第１電極プラス極性電流の値は前記第２電極プラス極性電流のピーク値の２０％～６０％である、
ことを特徴とする請求項１～３のいずれか１項に記載の２重シールドティグ溶接方法である。
【発明の効果】
【００１０】
本発明に係る２重シールドティグ溶接方法によれば、ブローホールの発生を抑制して、良好な溶接品質を得ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
