公開番号2025124245
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020164
出願日2024-02-14
発明の名称エンドミル
出願人大見工業株式会社
代理人個人,個人
主分類B23C 5/10 20060101AFI20250819BHJP(工作機械;他に分類されない金属加工)
要約【課題】加工面の透明度が低下することを抑制すること。
【解決手段】エンドミルは、刃部を備える。刃部は、外周刃25、及び底刃22を備える。底刃22は、外周刃25に連続するさらえ刃23と、さらえ刃23に連続するとともにエンドミルの径方向内側に向けて延びる接続刃24と、を備える。さらえ刃23の寸法は、刃部の直径の5%である。
【選択図】図4
特許請求の範囲【請求項１】
外周刃、及び底刃を有する刃部を備えたエンドミルであって、
前記底刃は、
前記外周刃に連続するさらえ刃と、
前記さらえ刃に連続するとともに前記エンドミルの径方向内側に向けて延びる接続刃と、を備え、
前記さらえ刃の寸法は、前記刃部の直径の５％である、エンドミル。
続きを表示（約 130 文字）【請求項２】
前記底刃及び前記外周刃は１つである、請求項１に記載のエンドミル。
【請求項３】
前記外周刃に隣り合って設けられるねじれ溝のねじれ角は１５°であり、
前記刃部のすくい角は、２０°である、請求項２に記載のエンドミル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、エンドミルに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１に開示のエンドミルは、切刃部と、切刃部が被切削材を切削するときに被切削材に当接するストッパ部と、を備える。特許文献１のエンドミルによれば、被切削材が樹脂の場合に、被切削材に切刃部の形状に倣った切削痕が残ることを抑制できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１２５３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
エンドミルによって透明な樹脂の加工を行う場合、加工面の透明度が低下することによって樹脂の意匠性が低下するおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するエンドミルは、外周刃、及び底刃を有する刃部を備えたエンドミルであって、前記底刃は、前記外周刃に連続するさらえ刃と、前記さらえ刃に連続するとともに前記エンドミルの径方向内側に向けて延びる接続刃と、を備え、前記さらえ刃の寸法は、前記刃部の直径の５％である。
【０００６】
さらえ刃を設けることによって、エンドミルによって透明の樹脂を加工した際に、底刃によって加工される加工面の透明度が低下することを抑制することができる。
上記エンドミルについて、前記底刃及び前記外周刃は１つであってもよい。
【０００７】
上記エンドミルについて、前記外周刃に隣り合って設けられるねじれ溝のねじれ角は１５°であり、前記刃部のすくい角は、２０°であってもよい。
【発明の効果】
【０００８】
本発明によれば、加工面の透明度が低下することを抑制することができる。
【図面の簡単な説明】
【０００９】

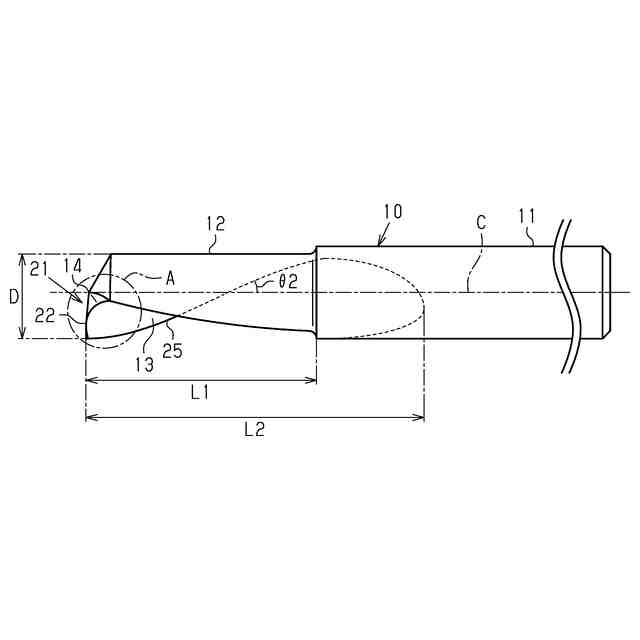

図１はエンドミルの側面図である。

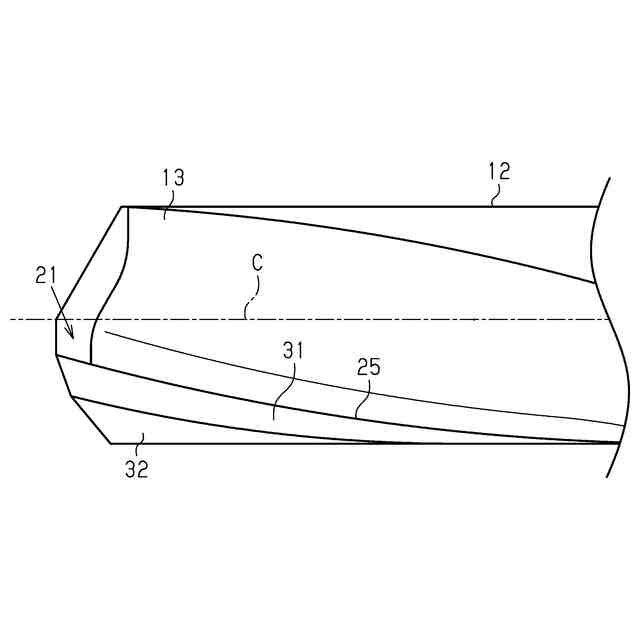

図２は刃部を拡大して示す側面図である。

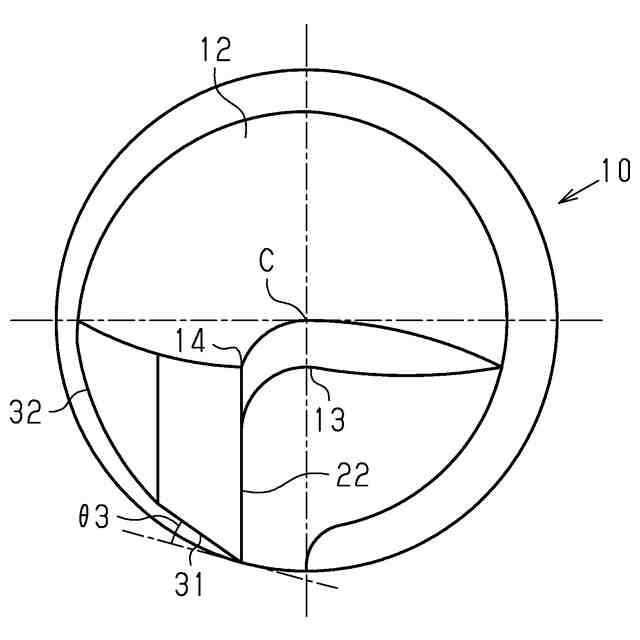

図３は刃部を軸線方向から見た図である。

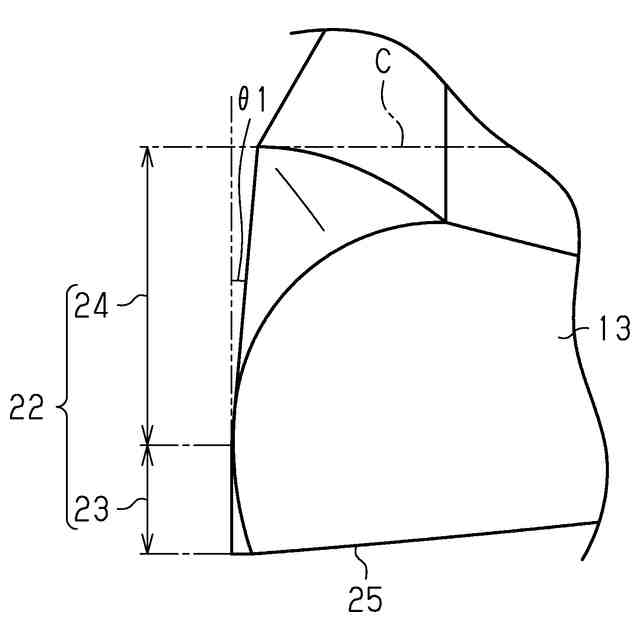

図４は底刃を拡大して示す図である。
【発明を実施するための形態】
【００１０】
エンドミルの一実施形態について説明する。
図１に示すように、エンドミル１０は、円柱状のシャンク１１と、刃部１２と、ねじれ溝１３と、を備える。エンドミル１０は、１つの円柱状の部材を加工することで製造されている。刃部１２は、シャンク１１の軸線方向の一端に設けられている。エンドミル１０の中心軸Ｃに沿う方向を軸線方向とする。刃部１２の直径を先端径Ｄ、刃部１２の軸線方向の長さを刃長Ｌ１、ねじれ溝１３の軸線方向の長さを溝長Ｌ２とする。本実施形態において、溝長Ｌ２は、先端径Ｄの３倍以下である。
（【００１１】以降は省略されています）
