公開番号2025096455
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063885,2024096302
出願日2025-04-08,2020-05-18
発明の名称画像読取装置および画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04N 1/00 20060101AFI20250619BHJP(電気通信技術)
要約【課題】幅方向のサイズが異なる原稿を混載する際に、原稿セットの操作性がよくなかった。
【解決手段】載置面に載置されたシートを給送方向に給送する給送部と、給送部によって給送されたシートの画像を読み取る読取部と、載置面とは異なる位置に設けられ、載置面におけるシートの載置されるべき位置を表示する表示部と、有し、表示部は、載置面に載置されるシートの、シート幅方向における中央の位置を識別できるように表示し、表示部は、中央の位置から幅方向の一方へ延びた第1部分、中央の位置からシート幅方向の他方へ延びた第2部分と、を含む。
【選択図】図3
特許請求の範囲【請求項１】
シートが載置される載置部と、
前記載置部に載置されたシートを給送方向に給送する給送ローラと、
前記給送ローラによって給送されたシートを搬送路に沿って搬送する複数のローラが配置されたシート搬送部と、
前記シート搬送部によって搬送されるシートの画像を読み取る読取部と、
前記シート搬送部に対して回動可能に設けられ、前記シート搬送部に対して閉じた位置から前記搬送路を開放するように開閉可能な開閉カバーと、
前記給送方向に直交するシート幅方向に移動可能であるように前記載置部に設けられ、前記載置部に載置されたシートの前記シート幅方向における両側の端部に当接してシートの位置を規制する一対の規制部材と、
前記開閉カバーの前記給送方向における上流側端部に設けられ、シートの複数の定型サイズを示す文字を含み、定型サイズのシートが前記載置部に載置される場合に前記規制部材が移動されるべき位置を示すサイズ指標と、
前記開閉カバーの上流側端部に設けられ、前記サイズ指標によって示される複数の定型サイズよりも前記シート幅方向における大きさが小さいシートの載置されるべき位置を表示するセット位置表示部と、有し、
前記セット位置表示部は、前記載置部に載置されるシートの前記シート幅方向における中央の位置を示す中央部と、前記中央部から前記シート幅方向の一方側に所定長さだけ延びた第１直線部分と、前記中央部から前記シート幅方向の他方側に前記所定長さだけ延びた第２直線部分と、を含むことを特徴とする画像読取装置。
続きを表示（約 1,600 文字）【請求項２】
シートが載置される載置部と、
前記載置部に載置されたシートを給送方向に給送する給送ローラと、
前記給送ローラによって給送されたシートを搬送路に沿って搬送する複数のローラが配置されたシート搬送部と、
前記シート搬送部によって搬送されるシートの画像を読み取る読取部と、
前記シート搬送部に対して回動可能に設けられ、前記シート搬送部に対して閉じた位置から前記搬送路を開放するように開閉可能な開閉カバーと、
前記給送方向に直交するシート幅方向に移動可能であるように前記載置部に設けられ、前記載置部に載置されたシートの前記シート幅方向における両側の端部に当接してシートの位置を規制する一対の規制部材と、
前記開閉カバーの前記給送方向における上流側端部に設けられ、シートの複数の定型サイズを示す文字を含み、定型サイズのシートが前記載置部に載置される場合に前記規制部材が移動されるべき位置を示すサイズ指標と、
前記開閉カバーの上流側端部に設けられ、前記サイズ指標によって示される複数の定型サイズよりも前記シート幅方向における大きさが小さいシートの載置されるべき位置を表示するセット位置表示部と、有し、
前記セット位置表示部は、前記シート幅方向における前記給送ローラの中央の位置を示す中央部と、前記中央部から前記シート幅方向の一方側に所定長さだけ延びた第１直線部分と、前記中央部から前記シート幅方向の他方側に前記所定長さだけ延びた第２直線部分と、を含むことを特徴とする画像読取装置。
【請求項３】
前記セット位置表示部は、前記第１直線部分の前記一方側の端部から前記給送方向に延びる第１端線と、前記第２直線部分の前記他方側の端部から前記給送方向に延びる第２端線と、を含むことを特徴とする請求項１または２に記載の画像読取装置。
【請求項４】
前記シート幅方向における前記第１直線部分の前記一方側の端部から前記第２直線部分の前記他方側の端部までの距離は、装置が給送可能な前記シート幅方向で最大サイズのシートの幅よりも小さいことを特徴とする請求項１乃至３のいずれか１項に記載の画像読取装置。
【請求項５】
前記シート幅方向における前記第１直線部分の前記一方側の端部から前記第２直線部分の前記他方側の端部までの距離は、装置が給送可能な前記シート幅方向で最小サイズのシートの幅と同一であることを特徴とする請求項１乃至３のいずれか１項に記載の画像読取装置。
【請求項６】
前記サイズ指標が示す複数の定型サイズのうち最も幅が小さい定型サイズはＡ６サイズであり、
前記シート幅方向における前記第１直線部分の前記一方側の端部から前記第２直線部分の前記他方側の端部までの距離は、Ａ６サイズのシートの前記シート幅方向における長さよりも短いことを特徴とする請求項４または５に記載の画像読取装置。
【請求項７】
前記開閉カバーの前記上流側端部は水平面に対して傾斜した傾斜部であることを特徴とする請求項１乃至６のいずれか１項に記載の画像読取装置。
【請求項８】
前記シート幅方向における前記一対の規制部材の中間位置と前記中央部の位置とは、前記シート幅方向において一致していることを特徴とする請求項１乃至７のいずれか１項に記載の画像読取装置。
【請求項９】
前記セット位置表示部は、開閉カバーに貼り付けられるラベルに設けられていることを特徴とする請求項１乃至８のいずれか１項に記載の画像読取装置。
【請求項１０】
前記セット位置表示部を隠すための目隠しシートを備えることを特徴とする請求項１乃至８のいずれか１項に記載の画像読取装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、給送されたシートの画像を読み取る画像読取装置およびこれを備えた画像形成装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
スキャナ等の画像読取装置や、複写機等に設けられた画像読取装置では、載置部に載置されたシートを給送し、読取部にてシートの画像を読み取る。特許文献１では、不定形サイズのシートに対応するために、シートの幅を測定可能なスケールを配置している。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１０３９４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成では、載置すべきシートの位置を認識しやすくすることに関しては考慮されていなかった。よって、シートの載置の際の操作性は好ましくなった。
【０００５】
そこで、本発明の目的は、上記課題を鑑みてなされたものであり、シートの載置の際の操作性を向上させた画像読取装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、シートが載置される載置部と、前記載置部に載置されたシートを給送方向に給送する給送ローラと、前記給送ローラによって給送されたシートを搬送路に沿って搬送する複数のローラが配置されたシート搬送部と、前記シート搬送部によって搬送されるシートの画像を読み取る読取部と、前記シート搬送部に対して回動可能に設けられ、前記シート搬送部に対して閉じた位置から前記搬送路を開放するように開閉可能な開閉カバーと、前記給送方向に直交するシート幅方向に移動可能であるように前記載置部に設けられ、前記載置部に載置されたシートの前記シート幅方向における両側の端部に当接してシートの位置を規制する一対の規制部材と、前記開閉カバーの前記給送方向における上流側端部に設けられ、シートの複数の定型サイズを示す文字を含み、定型サイズのシートが前記載置部に載置される場合に前記規制部材が移動されるべき位置を示すサイズ指標と、前記開閉カバーの上流側端部に設けられ、前記サイズ指標によって示される複数の定型サイズよりも前記シート幅方向における大きさが小さいシートの載置されるべき位置を表示するセット位置表示部と、有し、前記セット位置表示部は、前記載置部に載置されるシートの前記シート幅方向における中央の位置を示す中央部と、前記中央部から前記シート幅方向の一方側に所定長さだけ延びた第１直線部分と、前記中央部から前記シート幅方向の他方側に前記所定長さだけ延びた第２直線部分と、を含むことを特徴とする画像読取装置である。
また、本発明の別の一態様は、シートが載置される載置部と、前記載置部に載置されたシートを給送方向に給送する給送ローラと、前記給送ローラによって給送されたシートを搬送路に沿って搬送する複数のローラが配置されたシート搬送部と、前記シート搬送部によって搬送されるシートの画像を読み取る読取部と、前記シート搬送部に対して回動可能に設けられ、前記シート搬送部に対して閉じた位置から前記搬送路を開放するように開閉可能な開閉カバーと、前記給送方向に直交するシート幅方向に移動可能であるように前記載置部に設けられ、前記載置部に載置されたシートの前記シート幅方向における両側の端部に当接してシートの位置を規制する一対の規制部材と、前記開閉カバーの前記給送方向における上流側端部に設けられ、シートの複数の定型サイズを示す文字を含み、定型サイズのシートが前記載置部に載置される場合に前記規制部材が移動されるべき位置を示すサイズ指標と、前記開閉カバーの上流側端部に設けられ、前記サイズ指標によって示される複数の定型サイズよりも前記シート幅方向における大きさが小さいシートの載置されるべき位置を表示するセット位置表示部と、有し、前記セット位置表示部は、前記シート幅方向における前記給送ローラの中央の位置を示す中央部と、前記中央部から前記シート幅方向の一方側に所定長さだけ延びた第１直線部分と、前記中央部から前記シート幅方向の他方側に前記所定長さだけ延びた第２直線部分と、を含むことを特徴とする画像読取装置である。
【発明の効果】
【０００７】
本発明によれば、シートの載置の操作性が向上する。
【図面の簡単な説明】
【０００８】

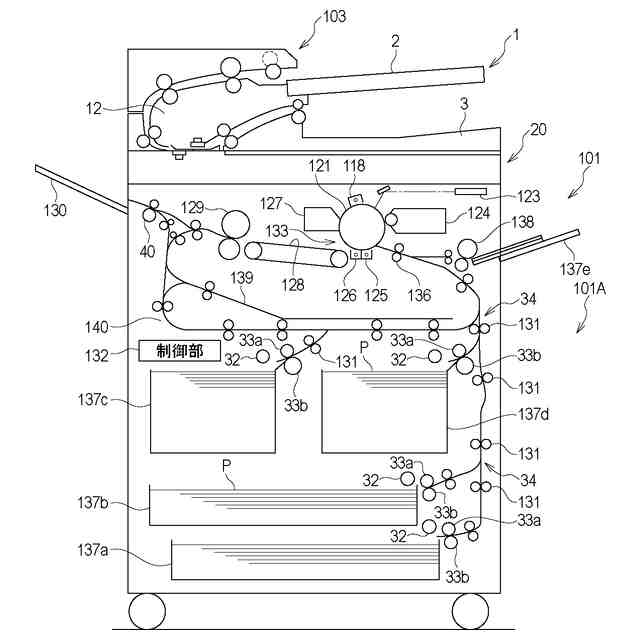

本発明に係わる画像形成装置の断面図。

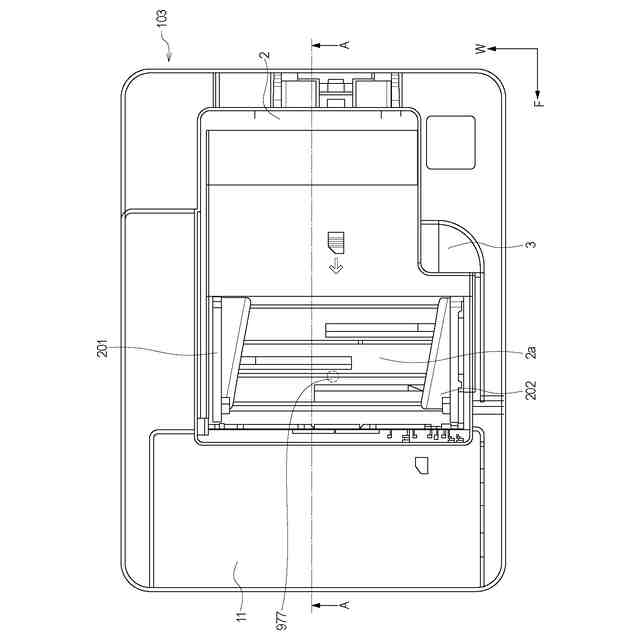

本発明に係わる画像読取装置の上面図。

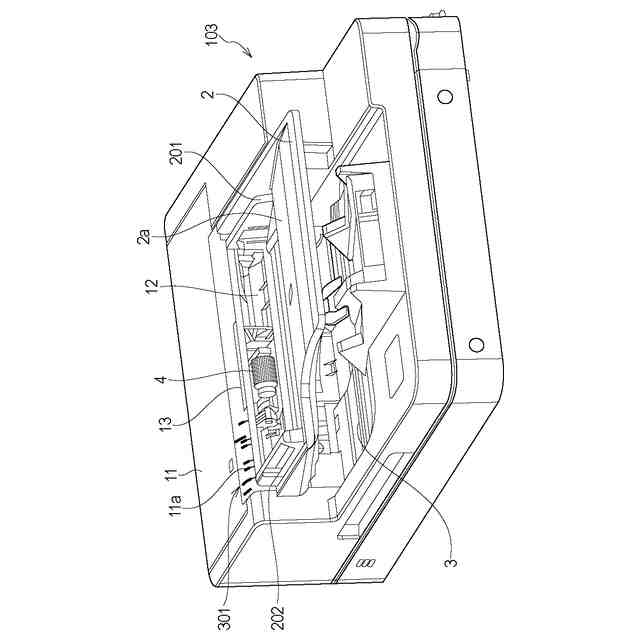

本発明に係わる画像読取装置の斜視図。

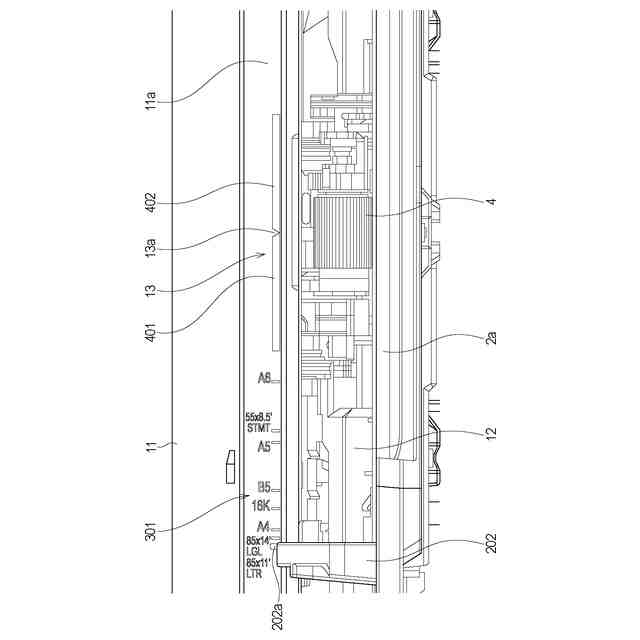

本発明に係わる開閉カバーの拡大図。

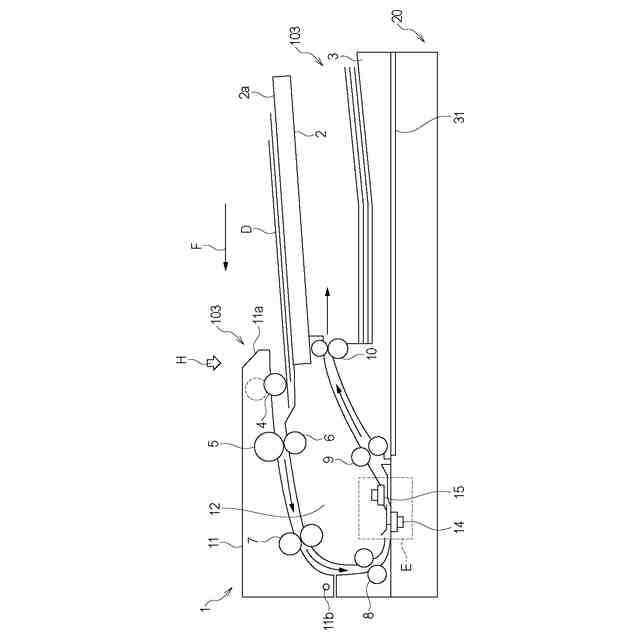

本発明に係わる画像読取装置の断面図。

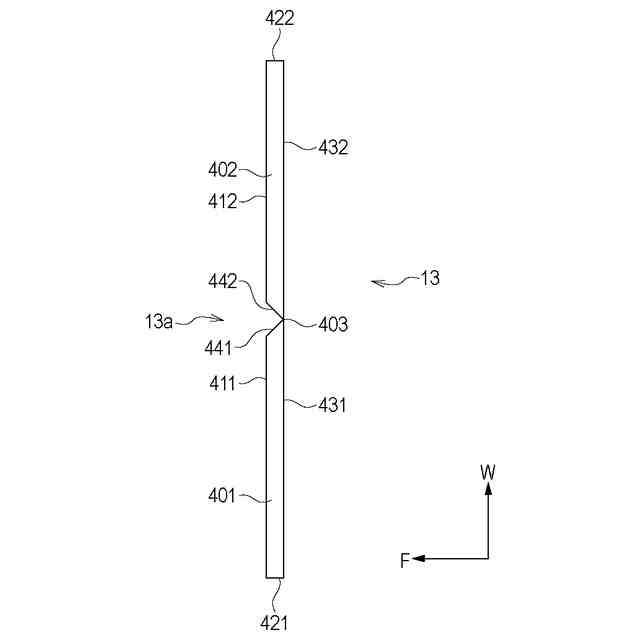

セット位置表示部を説明する説明図。

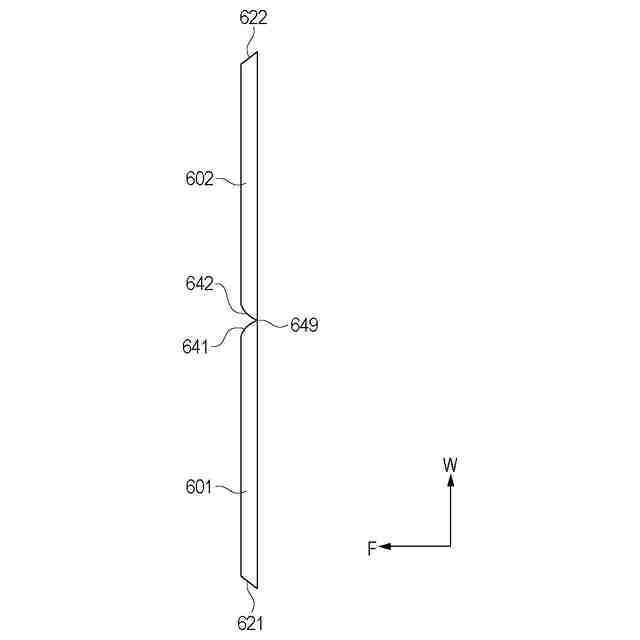

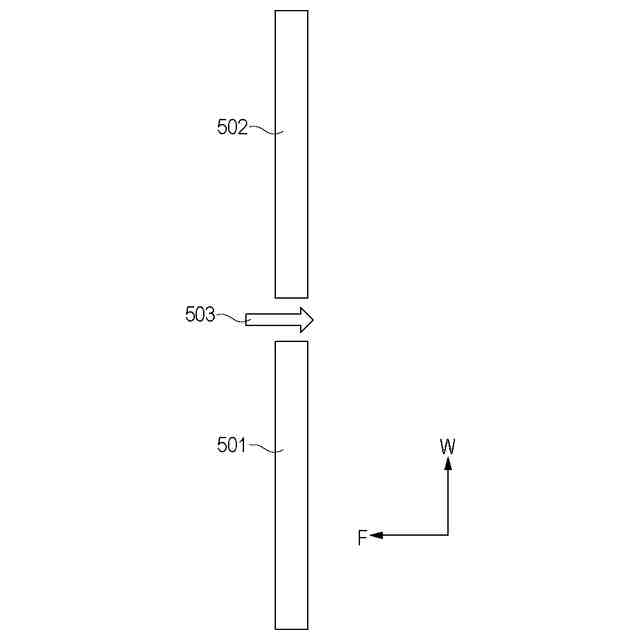

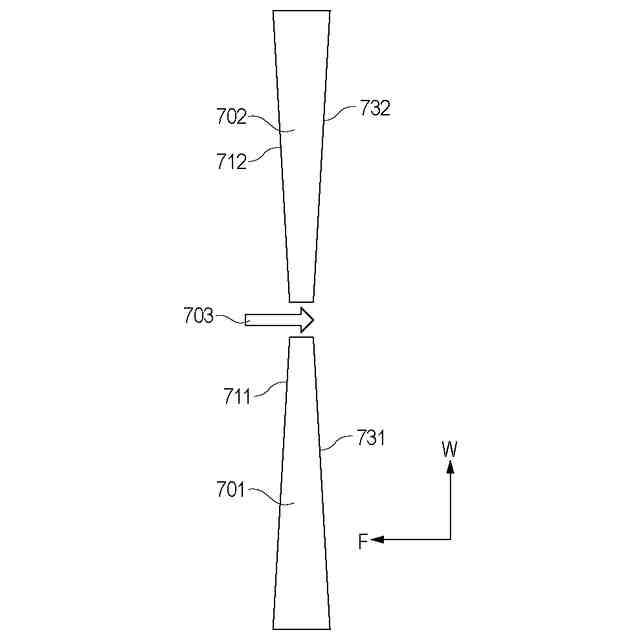

セット位置表示部の変形例を説明する説明図。
セット位置表示部の変形例を説明する説明図。
セット位置表示部の変形例を説明する説明図。
セット位置表示ラベルの貼り付け関する説明図。
目隠しラベルが貼り付けられた開閉カバーを示す図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して、発明の好適な実施形態を説明する。
【００１０】
＜画像形成装置１０１の構成＞
まず、本実施形態の画像形成装置１０１の概略構成について、図１を参照しながら説明する。画像形成装置１０１は、図１に示すように、画像読取装置１０３と、画像読取装置１０３によって読み取った原稿の画像に基づいて記録材に画像を形成する装置本体１０１Ａと、を備えている。装置本体１０１Ａの上方に配置された画像読取装置１０３は、詳しくは後述するように、リーダ２０とＡＤＦ１とを備え、原稿Ｄを光学的に走査して画像情報を読み取る。「ＡＤＦ」は自動原稿給送装置（ＡｕｔｏＤｏｃｕｍｅｎｔＦｅｅｄｅｒ）を表す。原稿Ｄとは、用紙及び封筒等の紙、オーバーヘッドプロジェクタ用シート等のプラスチックフィルム、布などのシートである。画像読取装置１０３によって電気信号に変換された画像情報は、装置本体１０１Ａに設けられた図５に示す制御部１３２へと転送される。
（【００１１】以降は省略されています）
