発明の名称容器
出願人花王株式会社
代理人弁理士法人翔和国際特許事務所
主分類B65D 50/04 20060101AFI20250702BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】口首部に装着されるキャップ本体の供回りを効果的に抑制できる、容器を提供すること。
【解決手段】本発明の容器1は、キャップ本体2を閉方向D1に回転させると、容器側上方ネジ条部41に対してキャップ側上方ネジ条部31が螺合した後に、容器側下方ネジ条部42に対してキャップ側下方ネジ条部32が螺合して、キャップ本体2が口首部4に装着される。装着状態においてキャップ本体2を開方向に回転させる力を加えると、容器側下方ネジ条部42がキャップ側下方ネジ条部32に干渉してそれ以上の回転が阻止されるが、キャップ本体2の高さ位置を装着状態とは異ならせながら該キャップ本体2を開方向に回転させると、前記下方ネジ条部42,32の螺合と、前記上方ネジ条部41,31の螺合とが解除され、口首部4からキャップ本体2を取り外し可能になる。
【選択図】図6
特許請求の範囲【請求項１】
口首部を有する容器本体と、該口首部に装着されるキャップ本体とを具備する容器であって、
前記キャップ本体は、該キャップ本体の外周部分を形成する外筒部を有し、該外筒部に蓋キャップが着脱自在に装着され、
前記外筒部の内周面には、キャップ側上方ネジ条部と、該キャップ側上方ネジ条部よりも下方に位置するキャップ側下方ネジ条部とが非連続に形成されており、
前記口首部の外周面には、容器側上方ネジ条部と、該容器側上方ネジ条部よりも下方に位置する容器側下方ネジ条部とが非連続に形成されており、
前記キャップ本体を前記口首部周りに閉方向に回転させると、前記容器側上方ネジ条部に対して前記キャップ側上方ネジ条部が螺合した後に、前記容器側下方ネジ条部に対して前記キャップ側下方ネジ条部が螺合して、該キャップ本体が該口首部周りに装着され、
装着状態において、前記キャップ本体を開方向に回転させる力を加えると、前記容器側下方ネジ条部が前記キャップ側下方ネジ条部に干渉してそれ以上の回転が阻止され、
前記キャップ本体の高さ位置を前記装着状態とは異ならせながら、該キャップ本体を前記開方向に回転させると、前記容器側下方ネジ条部に対する前記キャップ側下方ネジ条部の螺合と、前記容器側上方ネジ条部に対する前記キャップ側上方ネジ条部の螺合とが解除され、前記口首部から前記キャップ本体が取り外し可能になる、容器。
続きを表示（約 680 文字）【請求項２】
前記容器側及び前記キャップ側下方ネジ条部は、前記容器側及び前記キャップ側上方ネジ条部よりもネジピッチが大きい、請求項１に記載の容器。
【請求項３】
前記口首部の外周面には、前記口首部の高さ方向における前記容器側上方ネジ条部と前記容器側下方ネジ条部との間に、締め込み規制部が形成されており、
前記装着状態において、前記キャップ本体を前記閉方向に回転させる力を加えると、前記締め込み規制部が前記キャップ側上方ネジ条部に干渉してそれ以上の回転を阻止する、請求項１又は２に記載の容器。
【請求項４】
前記口首部は、前記容器側下方ネジ条部よりも下方に、径方向外方に張り出したフランジ部を有しており、該フランジ部の上面には前記高さ方向上方に突出した乗り上げリブが形成されており、
前記容器側下方ネジ条部に対する前記キャップ側下方ネジ条部の螺合が完了した後に、前記キャップ本体を前記閉方向に回転させると、該キャップ本体が前記乗り上げリブに乗り上げ、前記容器側下方ネジ条部と前記キャップ側下方ネジ条部との高さ位置を一致させる、請求項１～３の何れか１項に記載の容器。
【請求項５】
前記乗り上げリブは、前記閉方向に向かって高さが漸次高くなる傾斜部を有している、請求項４に記載の容器。
【請求項６】
前記装着状態の前記キャップ本体を前記口首部から取り外す際、該キャップ本体を前記口首部の高さ方向の下方に押し込みながら、前記開方向に回転させる、請求項４又は５に記載の容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、口首部を有する容器本体と、該口首部に装着されるキャップ本体とを具備する容器に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
液体洗剤等の液体を収容する容器は、一般的に、液体を収容する容器本体と、該液体を注出するノズル部を備えたキャップ本体とを具備している。このキャップ本体は、容器本体の口首部に取り付けられている。
ノズル部を備えたキャップ本体が取り付けられた容器として、特許文献１には、外筒部と、その内部に位置する吊持ち筒部と、該吊持ち筒部下端に設けられた内向きフランジ状底板と、樋状注出部と、該注出部の下部外面に周設された嵌合溝とを有するキャップ本体を具備する、容器が開示されている。
特許文献２には、螺合によって容器本体の口頸部に着脱自在に装着される注出キャップと、該キャップ本体の側面部に設けられた把手とを備え、該把手が下方に向かって屈曲した形状を有するとともに、該把手の先端部が容器本体の当接面に当接可能とされている、容器が開示されている。
【０００３】
また本出願人は先に、容器本体とノズルキャップのそれぞれに、周方向で互いに係合する係合部を設け、スクリューリングが容器本体の口部に着脱されるとき、該スクリューリングと軸方向に沿う双方向で係止しているノズルキャップの係合部が容器本体の係合部に係脱する、容器を提案している（特許文献３）。
特許文献４には、根元に咬止部を設けた口首部を有する容器本体と、外筒と口首部に螺合するネジ部と制止パーツに係止する係止突起とを有する外壁とを備え、該制止パーツが係止突起に挿嵌して回動を制止する挿嵌部と容器本体開口部の咬止部に嵌入して注出キャップの回動を阻止可能とする咬止突起を有し、オーバーキャップを注出キャップに冠着すると、フランジが制止パーツ上端に当接し、制止パーツの咬止解除を阻止する、容器が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１４２７６０号公報
特開２０１０－６４７５２号公報
特開２０１２－２０７８７号公報
特開２０２１－１０９６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
キャップ本体には、該キャップ本体の開口（ノズル部）を開閉する蓋キャップが装着される。蓋キャップが螺合によってキャップ本体に装着される場合、蓋キャップをキャップ本体周りに開方向に回転させることによって、蓋キャップを取り外す。蓋キャップを取り外す際、該蓋キャップとともにキャップ本体が供回りして、口首部からキャップ本体が外れることを防止するため、ラチェット機構やアンダーカット形状を備えることで、キャップ本体は該口首部に脱着不能に装着されることがある。この場合、容器本体内の液体を確認し難くなるとともに、残存した該液体を最後まで注出し難くなる。また容器の使用者が、容器本体と、キャップ本体とを分別することができない。
特許文献１～４に開示の容器は、口首部に脱着自在に装着されるキャップ本体の供回りを抑制する点について、改善の余地があった。
【０００６】
本発明は、口首部に装着されるキャップ本体の供回りを効果的に抑制できる、容器を提供することに関する。
【課題を解決するための手段】
【０００７】
本発明は、口首部を有する容器本体と、該口首部に装着されるキャップ本体とを具備する容器に関する。
一実施形態として、前記キャップ本体は、該キャップ本体の外周部分を形成する外筒部を有し、該外筒部に蓋キャップが着脱自在に装着されることが好ましい。
一実施形態として、前記外筒部の内周面には、キャップ側上方ネジ条部と、該キャップ側上方ネジ条部よりも下方に位置するキャップ側下方ネジ条部とが非連続に形成されていることが好ましい。
一実施形態として、前記口首部の外周面には、容器側上方ネジ条部と、該容器側上方ネジ条部よりも下方に位置する容器側下方ネジ条部とが非連続に形成されていることが好ましい。
一実施形態として、前記キャップ本体を前記口首部周りに閉方向に回転させると、前記容器側上方ネジ条部に対して前記キャップ側上方ネジ条部が螺合した後に、前記容器側下方ネジ条部に対して前記キャップ側下方ネジ条部が螺合して、該キャップ本体が該口首部周りに装着されることが好ましい。
一実施形態として、装着状態において、前記キャップ本体を開方向に回転させる力を加えると、前記容器側下方ネジ条部が前記キャップ側下方ネジ条部に干渉してそれ以上の回転が阻止されることが好ましい。
一実施形態として、前記キャップ本体の高さ位置を前記装着状態とは異ならせながら、前記キャップ本体を前記口首部周りに開方向に回転させると、前記容器側下方ネジ条部に対する前記キャップ側下方ネジ条部の螺合と、前記容器側上方ネジ条部に対する前記キャップ側上方ネジ条部の螺合とが解除され、前記口首部から前記キャップ本体が取り外し可能になることが好ましい。
【発明の効果】
【０００８】
本発明の容器によれば、口首部に装着されるキャップ本体の供回りを効果的に抑制できる。
【図面の簡単な説明】
【０００９】

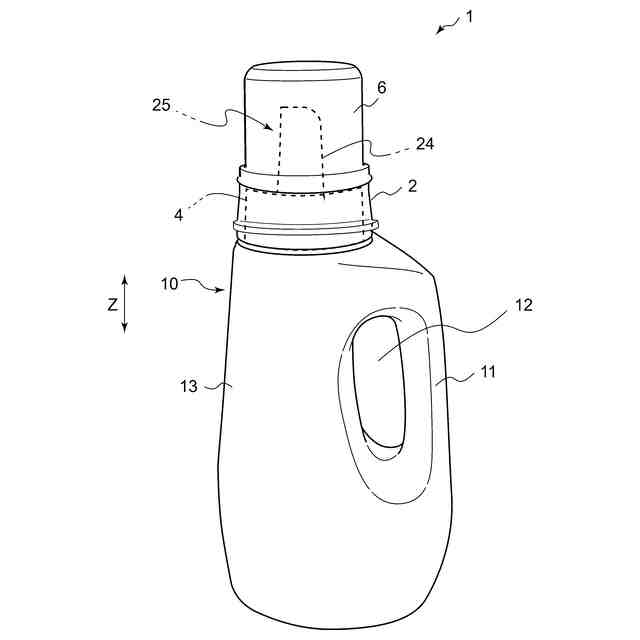

図１は、本発明の一実施形態である容器の斜視図である。

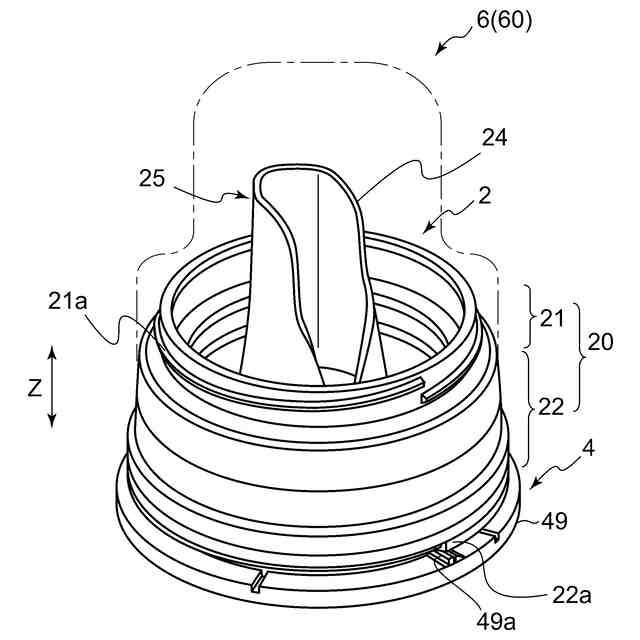

図２は、図１の口首部とこれに取り付けられたキャップ本体を示す斜視図である。

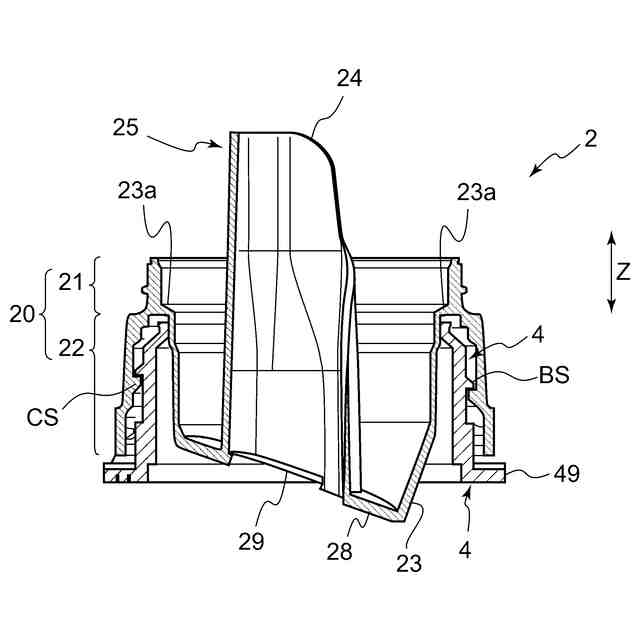

図３は、図１の口首部とこれに取り付けられたキャップ本体の高さ方向に沿う断面図である。

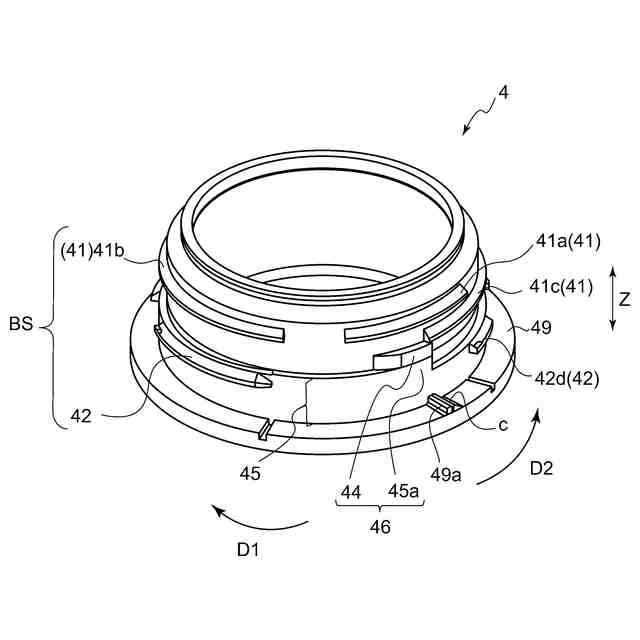

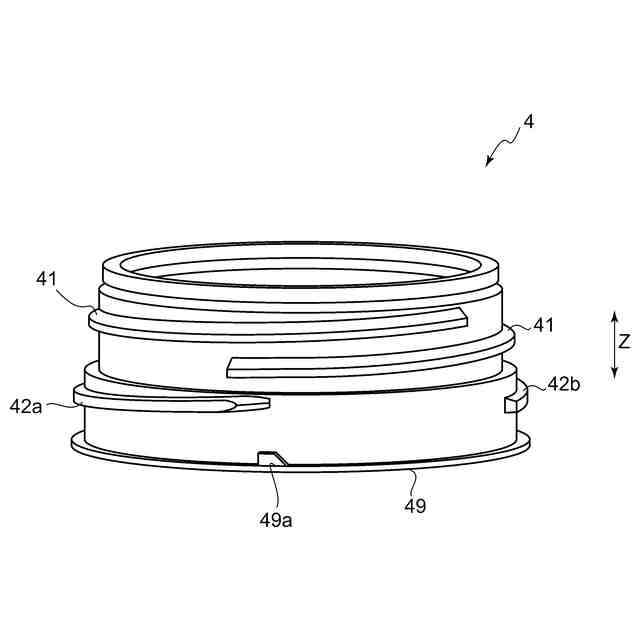

図４は、図２に示す口首部の斜視図である。

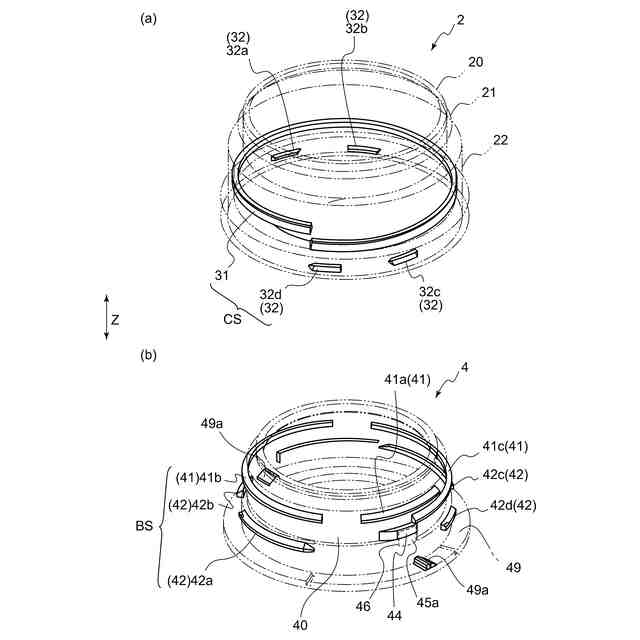

図５（ａ）は、図２に示すキャップ側ネジ条部を示す概略斜視図であり、図５（ｂ）は、容器側ネジ条部を示す概略斜視図である。

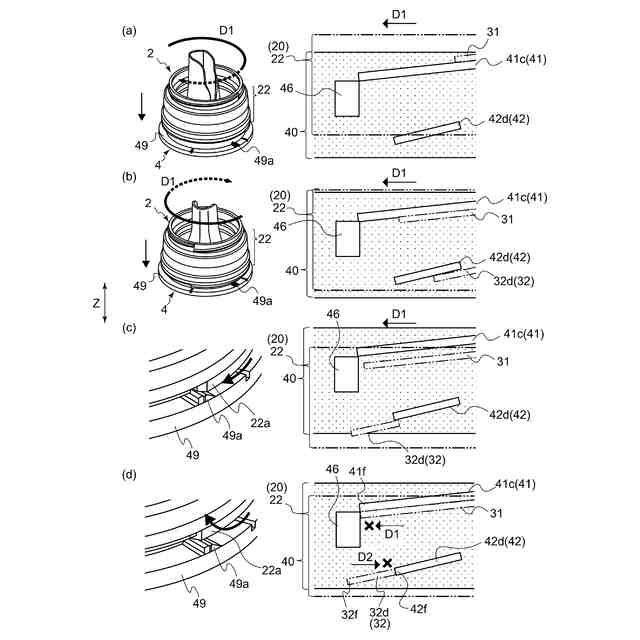

図６（ａ）～（ｄ）は、図５に示す容器側ネジ条部にキャップ側ネジ条部を螺合させる際の各ネジ条部の位置関係を模式的に示す側面図である。
図７は、本発明に係る容器側ネジ条部の別の実施形態を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明の容器を、その好ましい実施形態に基づき図面を参照しながら説明する。図１には、本発明の容器の一実施形態が示されている。図１に示す容器１は、内部に液体が収容された容器本体１０と、該容器本体１０の口首部４に装着されるキャップ本体２と、該キャップ本体２に着脱可能に装着される蓋キャップ６とを備えている。本実施形態の容器１は、ボトル容器であり、容器本体１０が、底部を有する胴部１３と、胴部１３の内部と連通する貫通口（液体の流路）を有する口首部４とを具備している。本実施形態の胴部１３は、口首部４の中心軸から離れた位置に、該胴部１３を貫通する把持貫通孔１２と、該把持貫通孔１２の外側の周縁を形成する把持部１１とを備えている。
