公開番号2025104952
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223158
出願日2023-12-28
発明の名称加湿器
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24F 6/04 20060101AFI20250703BHJP(加熱;レンジ;換気)
要約【課題】本発明は、加湿量を増加させることができる加湿器の提供を目的とした。
【解決手段】本発明の加湿器1は、吸込口14及び吹出口15を有する筐体10と、吸込口14から吹出口15への気流を筐体10内に発生させるファン20と、筐体10内に配置され、水を貯留し、上向きの第1開口31を有する貯留部30と、吸湿性及び通気性を有し、貯留部30内の水に浸漬する加湿フィルタ40とを備え、加湿フィルタ40は、第1開口31よりも上方H1に延在し、気流が通過し、且つ鉛直方向Vに対して傾斜する部分である傾斜部41を有する。
【選択図】図2
特許請求の範囲【請求項１】
吸込口及び吹出口を有する筐体と、
前記吸込口から前記吹出口への気流を前記筐体内に発生させるファンと、
前記筐体内に配置され、水を貯留し、上向きの第１開口を有する貯留部と、
吸湿性及び通気性を有し、前記貯留部内の水に浸漬する加湿フィルタと
を備え、
前記加湿フィルタは、前記第１開口よりも上方に延在し、前記気流が通過し、且つ鉛直方向に対して傾斜する部分である傾斜部を有する、加湿器。
続きを表示（約 740 文字）【請求項２】
前記筐体は、前記吸込口が形成された側壁を有し、
前記傾斜部は、前記傾斜部の下端よりも前記傾斜部の上端の方が前記側壁に近づくように傾斜する、請求項１に記載の加湿器。
【請求項３】
前記貯留部は、上方に向かうにつれて内側に傾斜する傾斜側壁を有し、
前記傾斜側壁は、少なくとも一部が前記加湿フィルタの前記傾斜部の真下に位置する、請求項２に記載の加湿器。
【請求項４】
前記ファンは、前記加湿フィルタの前記傾斜部よりも内側、かつ前記貯留部の上方に位置し、前記ファンの下方から前記ファンの上方に向かう気流を発生させる、請求項３に記載の加湿器。
【請求項５】
前記貯留部は、前記加湿フィルタを支持する、請求項１又は請求項２に記載の加湿器。
【請求項６】
前記貯留部は、前記加湿フィルタの上端が前記筐体から離れるように支持する、請求項２に記載の加湿器。
【請求項７】
複数の前記加湿フィルタを更に備え、
前記筐体は、複数の前記吸込口が形成され、
前記複数の加湿フィルタと前記複数の吸込口とは一対一に対応する、
請求項１または請求項４に記載の加湿器。
【請求項８】
前記第１開口の面積は、前記貯留部の底面の面積より狭い請求項２に記載の加湿器。
【請求項９】
前記加湿フィルタは、前記貯留部に位置する状態で、上方の位置ほど外側に拡がる錐台形状である、請求項１又は請求項２に記載の加湿器。
【請求項１０】
前記吹出口は、前記吸込口及び前記傾斜部よりも上方に位置する、請求項１又は請求項４に記載の加湿器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加湿器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、室内の加湿を行う加湿器が提供されている。例えば、下記特許文献１には、水を浸潤させた加湿手段に空気を通過させ、水分を含む空気を送り出して室内の加湿を行う加湿器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－８７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の加湿器では、加湿量を十分に得られないという問題がある。
【０００５】
そこで本発明は、加湿量を増加させることができる加湿器の提供を目的とした。
【課題を解決するための手段】
【０００６】
本発明の加湿器は、吸込口及び吹出口を有する筐体と、前記吸込口から前記吹出口への気流を前記筐体内に発生させるファンと、前記筐体内に配置され、水を貯留し、上向きの第１開口を有する貯留部と、吸湿性及び通気性を有し、前記貯留部内の水に浸漬する加湿フィルタとを備え、前記加湿フィルタは、前記第１開口よりも上方に延在し、前記気流が通過し、且つ鉛直方向に対して傾斜する部分である傾斜部を有する。
【発明の効果】
【０００７】
本発明によれば、空間の加湿量を増やすことができる加湿器を提供することができる。
【図面の簡単な説明】
【０００８】

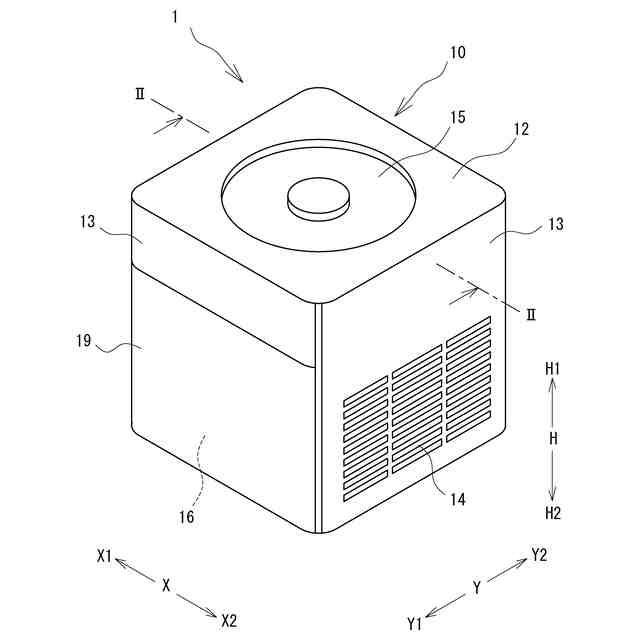

本発明の第１実施形態に係る加湿器の外観を示す斜視図である。

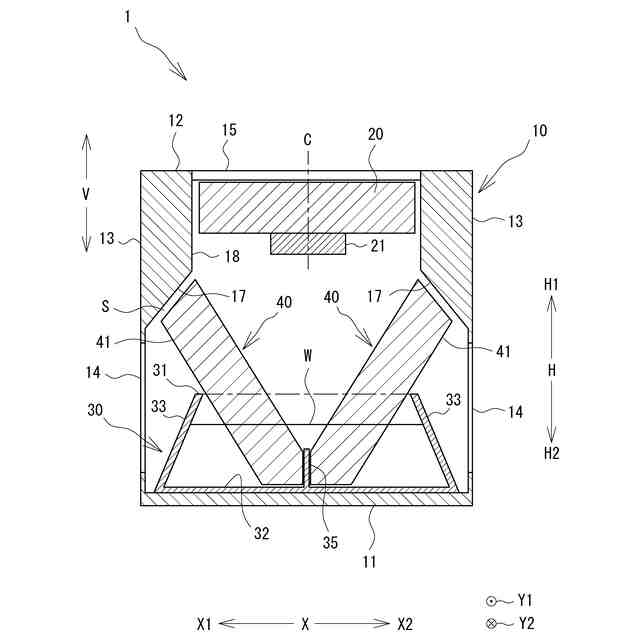

図１に示す線ＩＩ－ＩＩに沿う加湿器の断面図である。
図１の加湿器の貯留部及び加湿フィルタを筐体から引き出した状態を示す斜視図である。

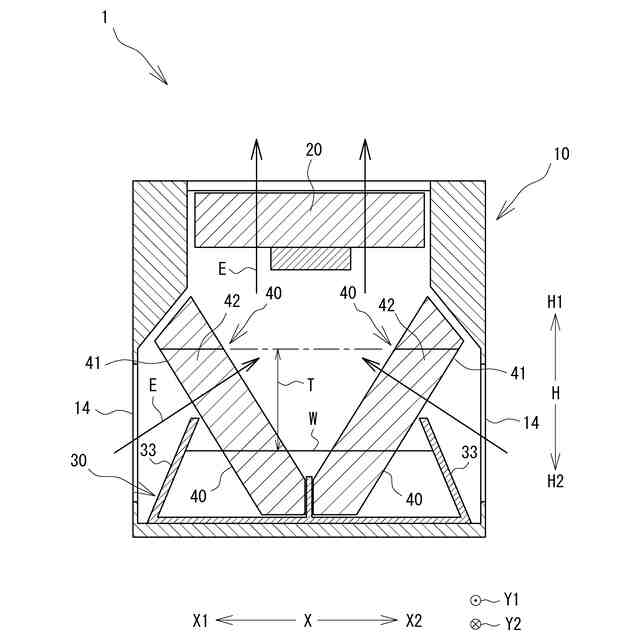

図１の加湿器の内部に形成される気流を示す断面図である。

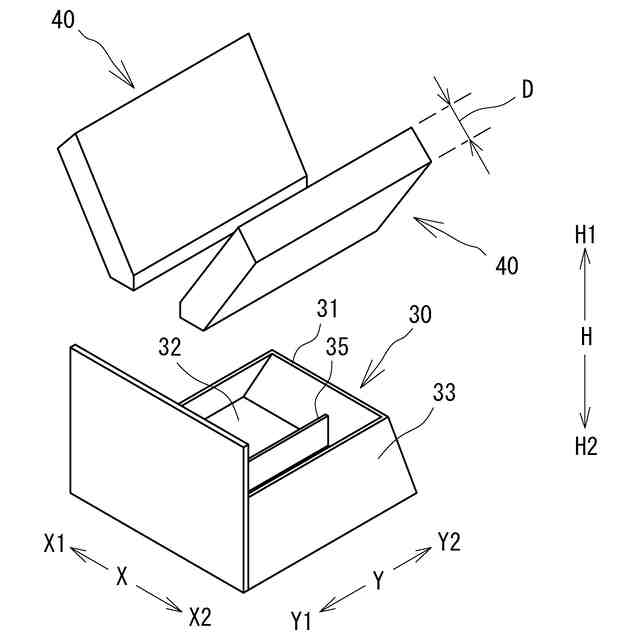

図１の加湿器の貯留部及び加湿フィルタを示す分解斜視図である。
図５Ａの貯留部に加湿フィルタが支持された状態を示す斜視図である。

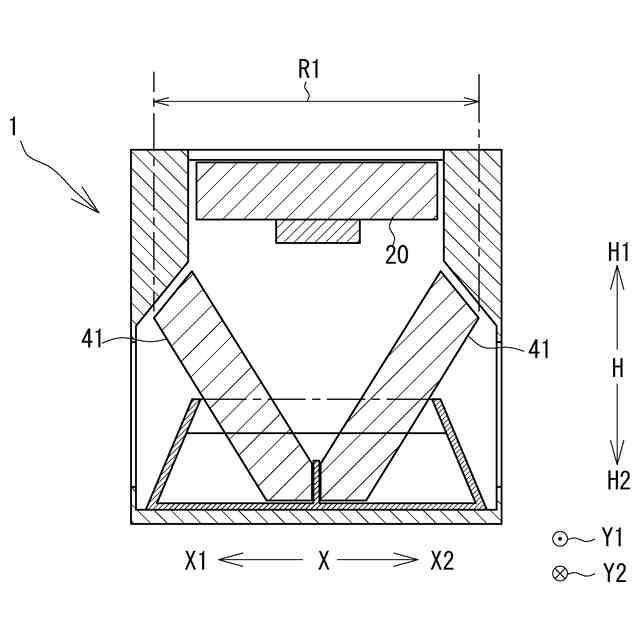

図１の加湿器のファンの位置を示す正面視における断面図である。

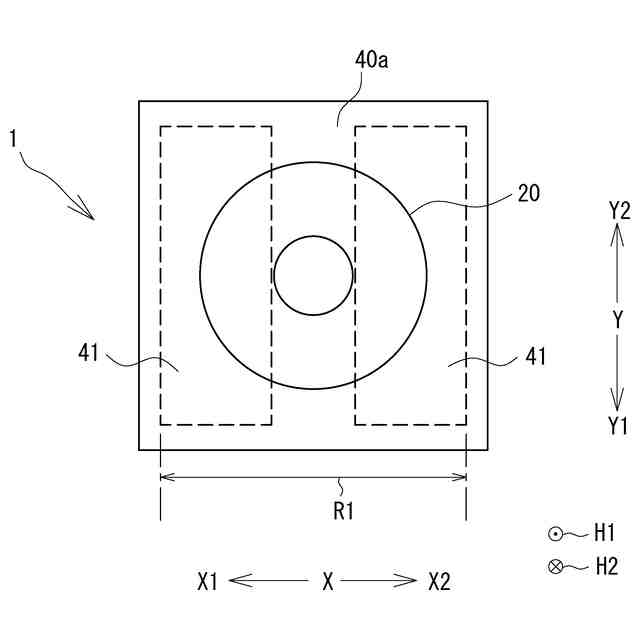

図１の加湿器のファンの位置を示す平面図である。
本発明の第２実施形態に係る加湿器の正面視における断面図である。
図７Ａの加湿器の貯留部及び吸込口の位置を示す平面図である。
図７Ａの加湿器の加湿フィルタを示す平面図である。
図８Ａの加湿フィルタの正面図である。
図８Ａに示す線ＶＩＩＩ－ＶＩＩＩに沿う加湿フィルタの断面図である。
図７Ａの加湿器の左側面視における模式図である。
本発明の第３実施形態に係る加湿器の正面視における断面図である。
図１０Ａの加湿器の貯留部を示す平面図である。
図１０Ａの加湿器の４つの加湿フィルタを示す平面図である。
図１１の４つの加湿フィルタが貯留部に支持された状態を示す平面図である。
図１２Ａの４つの加湿フィルタの正面図である。
図１２Ａに示す線ＸＩＩ－ＸＩＩに沿う加湿フィルタの断面図である。
本発明の第４実施形態に係る加湿器の正面視における断面図である。
図１３の加湿器の加湿フィルタを示す平面図である。
図１４Ａの加湿フィルタの正面図である。
図１４Ａに示す線ＸＩＶ－ＸＩＶに沿う加湿フィルタの断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施形態に係る加湿器について説明する。なお、図中、同一または相当部分については同一の参照符号を付して説明を繰り返さない。
【００１０】
＜第１実施形態＞
図１～図６を参照して、本発明の第１実施形態に係る加湿器１について説明する。図１は、本発明の第１実施形態に係る加湿器１の外観を示す斜視図である。図２は、図１に示す線ＩＩ－ＩＩに沿う加湿器１の断面図である。図３は、加湿器１の貯留部３０及び加湿フィルタ４０を筐体１０から引き出した状態を示す斜視図である。図４は、加湿器１の内部に形成される気流を示す断面図である。図５Ａは、加湿器１の貯留部３０及び加湿フィルタ４０を示す分解斜視図である。図５Ｂは、貯留部３０に加湿フィルタ４０が支持された状態を示す斜視図である。図６Ａは、加湿器１のファン２０の位置を示す正面視における断面図である。図６Ｂは、加湿器１のファン２０の位置を示す平面図である。
（【００１１】以降は省略されています）
