公開番号2025105012
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223260
出願日2023-12-28
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G03G 21/00 20060101AFI20250703BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像形成位置を高精度に調整する。
【解決手段】画像形成装置は、画像形成条件に基づきシートに画像を形成する画像形成手段と、シートを搬送方向に搬送する搬送手段と、シートの搬送方向の長さを測定する測定手段と、シートを読み取る読取手段と、画像形成手段によって調整パターンをシートに形成し、読取手段による調整パターンの読取結果と、調整パターンが形成されたシートの搬送方向の先端から画像形成領域までの搬送方向における第1距離の第1目標値と、調整パターンが形成されたシートの搬送方向の後端から画像形成領域までの搬送方向における第2距離の第2目標値と、に基づき画像形成条件を生成する制御手段と、を備え、制御手段は、第1目標値及び第2目標値の内の少なくとも一方を、調整パターンが形成されたシートの測定手段による測定値に基づき決定する。
【選択図】図11
特許請求の範囲【請求項１】
画像形成条件に基づきシートに画像を形成する画像形成手段と、
前記シートを搬送方向に沿って搬送する搬送手段と、
前記シートの前記搬送方向の長さを測定する測定手段と、
前記シートを読み取る読取手段と、
前記画像形成手段によって調整パターンをシートに形成し、前記読取手段による前記調整パターンの読取結果と、前記調整パターンが形成された前記シートの前記搬送方向の先端から前記画像形成手段によりシート上の画像が形成される画像形成領域までの前記搬送方向における第１距離の第１目標値と、前記調整パターンが形成された前記シートの前記搬送方向の後端から前記画像形成領域までの前記搬送方向における第２距離の第２目標値と、に基づき前記画像形成条件を生成する制御手段と、
を備え、
前記制御手段は、前記第１目標値及び前記第２目標値の内の少なくとも一方を、前記調整パターンが形成された前記シートの前記測定手段による測定値に基づき決定する、画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記制御手段は、前記第１目標値及び前記第２目標値の内の少なくとも一方を、前記画像形成領域の前記搬送方向における長さと前記測定値との差分に基づき決定する、請求項１に記載の画像形成装置。
【請求項３】
前記制御手段は、前記シートの種別及び前記シートを搬送する際の前記シートの向きに基づき、前記画像形成領域の前記搬送方向における長さを判定する、請求項２に記載の画像形成装置。
【請求項４】
前記制御手段は、前記第１目標値と前記第２目標値との比に基づき前記差分を前記第１目標値及び前記第２目標値に分配することで、前記第１目標値及び前記第２目標値を決定する、請求項２に記載の画像形成装置。
【請求項５】
前記制御手段は、前記シートの種別及び前記シートを搬送する際の前記シートの向きに基づき、前記第１目標値と前記第２目標値との前記比を判定する、請求項４に記載の画像形成装置。
【請求項６】
前記制御手段は、前記第１目標値及び前記第２目標値の内の一方の値を、前記差分から前記第１目標値及び前記第２目標値の内の他方の値を減ずることで決定する、請求項２に記載の画像形成装置。
【請求項７】
前記制御手段は、前記シートの種別及び前記シートを搬送する際の前記シートの向きに基づき、前記第１目標値及び前記第２目標値の内の他方の値を決定する、請求項６に記載の画像形成装置。
【請求項８】
前記制御手段は、前記調整パターンが形成された前記シートの前記搬送方向と平行な２つの辺の内の一方の辺から前記画像形成領域までの前記搬送方向とは直交する幅方向における第３距離の第３目標値と、前記調整パターンが形成された前記シートの前記搬送方向と平行な２つの辺の内の他方の辺から前記画像形成領域までの前記幅方向における第４距離の第４目標値と、にさらに基づき前記画像形成条件を生成する、請求項１に記載の画像形成装置。
【請求項９】
前記調整パターンは、前記第１距離、前記第２距離、前記第３距離及び前記第４距離を判定するためのパターンであり、
前記制御手段は、前記調整パターンの前記読取結果に基づき判定した前記第１距離、前記第２距離、前記第３距離及び前記第４距離を前記第１目標値、前記第２目標値、前記第３目標値及び前記第４目標値に近づけるように前記画像形成条件を生成する、請求項８に記載の画像形成装置。
【請求項１０】
前記調整パターンは、前記シートにおいて前記画像形成領域とは異なる領域に形成される、請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートへの画像形成位置の調整技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
画像形成装置においては、シートへの画像形成位置（印刷位置）を精度よく制御することが求められ得る。また、シートの両面に画像を印刷する場合、シートの表面（第１面）及び裏面（第２面）の画像形成位置にズレが生じない様に制御することが求められ得る。シートの表面及び裏面の画像形成位置にズレが生じない様に制御することは、"表裏見当合わせ"とも呼ばれる。
【０００３】
特許文献１は、シートに特定パターンを形成し、シートに形成された特定パターンの読取結果に基づき、シートへの画像形成位置を制御する構成を開示している。また、特許文献２は、シートに形成された画像をイメージセンサで読み取る構成を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２２１５８２号公報
特許第５５７２９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば、カットシートを使用する場合、カットシートのサイズは、断裁精度により目標値（公称値）から変動し得る。また、シートのサイズは、シートへの画像の定着処理によっても変動し得る。画像形成位置を調整するための特定パターンを形成したシートのサイズがその公称値とは異なる場合、画像形成位置を高精度に調整することができなかった。
【０００６】
本発明は、画像形成位置を高精度に調整することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様によると、画像形成装置は、画像形成条件に基づきシートに画像を形成する画像形成手段と、前記シートを搬送方向に沿って搬送する搬送手段と、前記シートの前記搬送方向の長さを測定する測定手段と、前記シートを読み取る読取手段と、前記画像形成手段によって調整パターンをシートに形成し、前記読取手段による前記調整パターンの読取結果と、前記調整パターンが形成された前記シートの前記搬送方向の先端から前記画像形成手段によりシート上の画像が形成される画像形成領域までの前記搬送方向における第１距離の第１目標値と、前記調整パターンが形成された前記シートの前記搬送方向の後端から前記画像形成領域までの前記搬送方向における第２距離の第２目標値と、に基づき前記画像形成条件を生成する制御手段と、を備え、前記制御手段は、前記第１目標値及び前記第２目標値の内の少なくとも一方を、前記調整パターンが形成された前記シートの前記測定手段による測定値に基づき決定する。
【発明の効果】
【０００８】
本発明によると、画像形成位置を高精度に調整することができる。
【図面の簡単な説明】
【０００９】

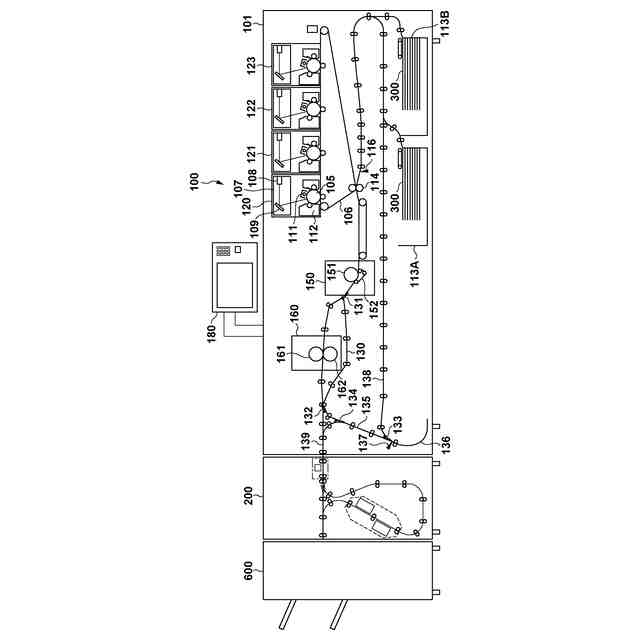

画像形成装置の概略的な断面図。

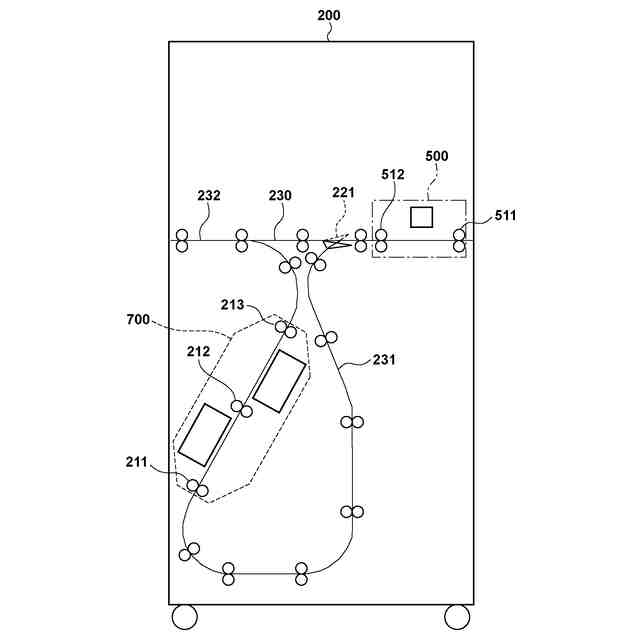

調整ユニットの概略的な断面図。

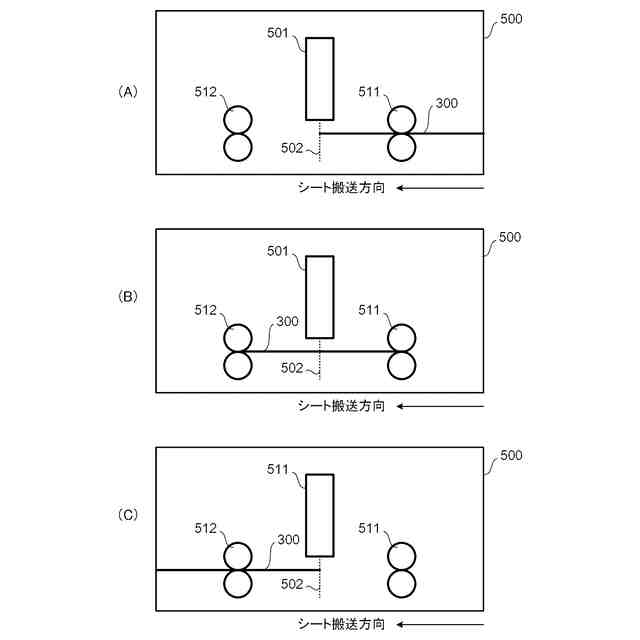

測定部の概略的な構成例を示す図。
測定部の概略的な別の構成例を示す図

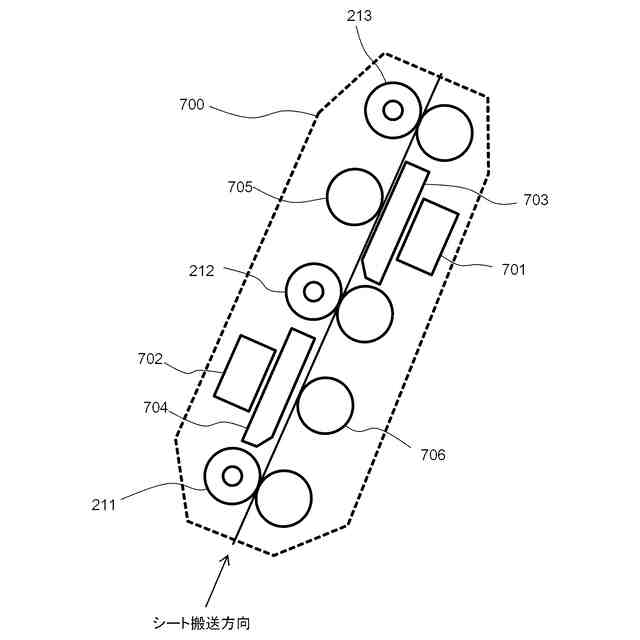

読取部の概略的な構成図。

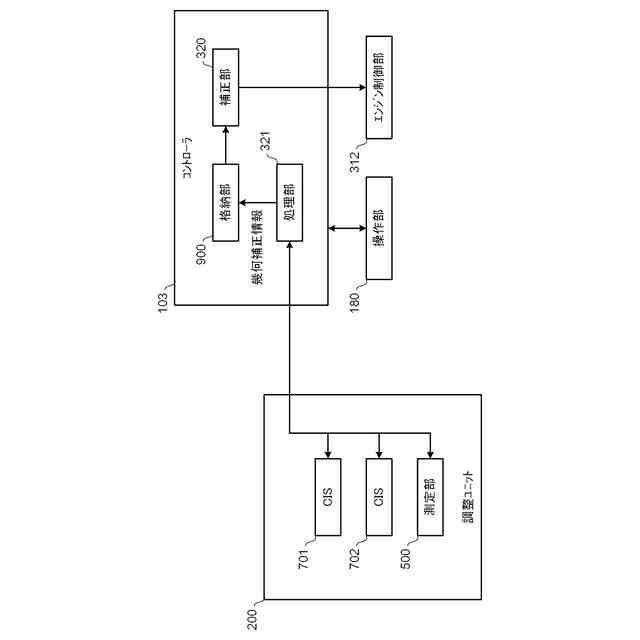

画像形成装置の制御構成図。

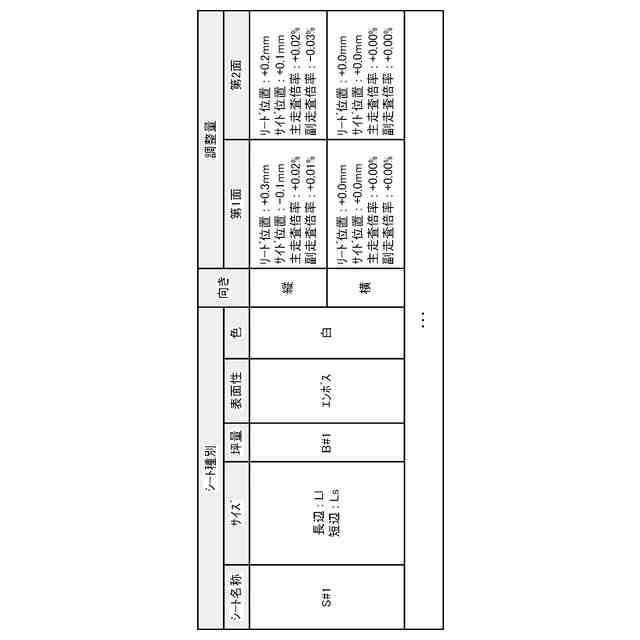

幾何補正情報の例を示す図。

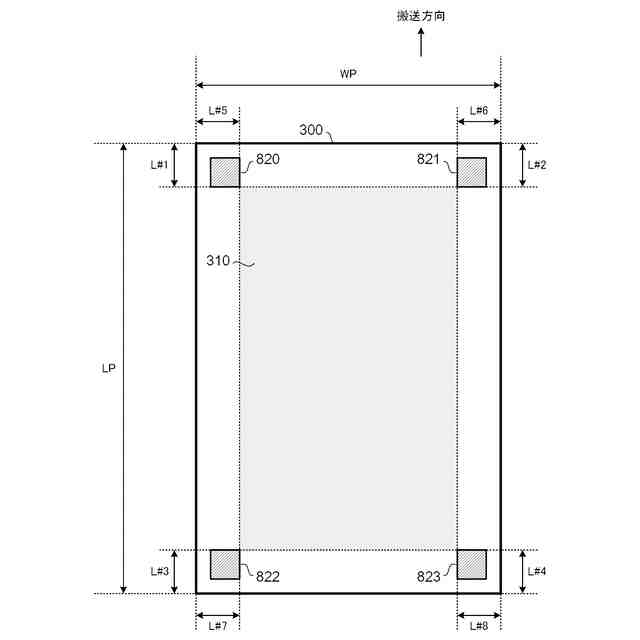

位置調整パターンの例を示す図。

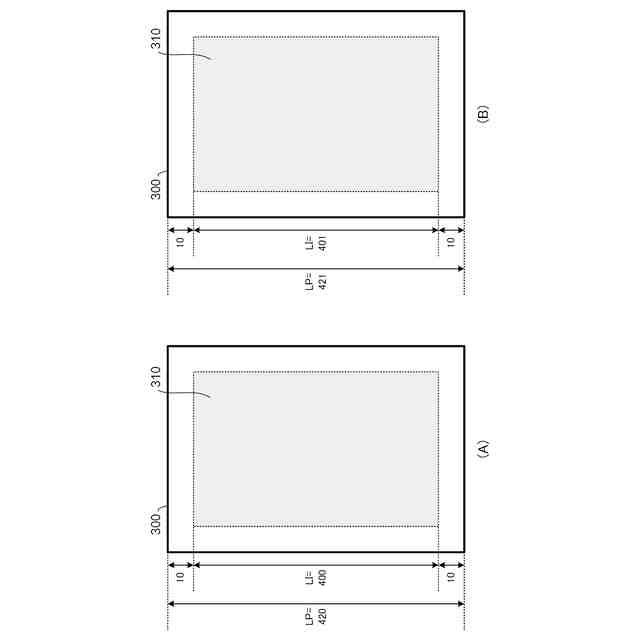

シートの搬送方向の長さが変動した場合の画像形成領域への影響の説明図。
シートの搬送方向の長さの変動の影響を抑えた画像形成領域を示す図。

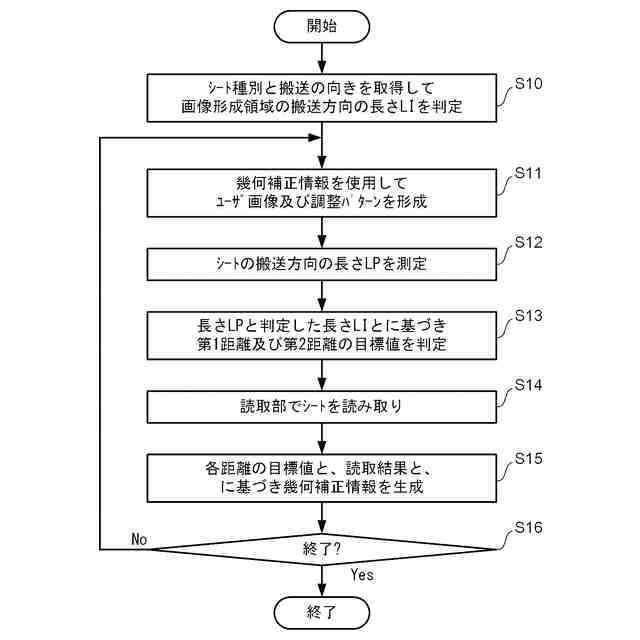

位置調整処理のフローチャート。
位置調整処理に関して操作部に表示される画面例を示す図。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
