公開番号2025108213
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001979
出願日2024-01-10
発明の名称ミシンフレーム
出願人ブラザー工業株式会社
代理人個人,個人
主分類D05B 73/00 20060101AFI20250715BHJP(縫製;刺しゅう;タフティング)
要約【課題】従来よりも、剛性と軽量性とを両立したミシンフレームを提供すること。
【解決手段】ミシンフレーム5は、脚柱フレーム4と、脚柱フレーム4の長手方向Dの一端から、長手方向Dに直交する延出方向Jに延びるアームフレーム8であって、延出方向Jに延びる第一延出板81と、長手方向Dにおいて第一延出板81と離隔し、第一延出板81と対向して、延出方向Jに延びる第二延出板82と、長手方向Dに広がり、第一延出板81と第二延出板82とを長手方向Dに連結して、延出方向Jに延びる延出中板83であって、曲面を有する延出中板83とを有するアームフレーム8とを備える。
【選択図】図7
特許請求の範囲【請求項１】
脚柱フレームと、
前記脚柱フレームの長手方向の一端から、前記長手方向に直交する延出方向に延びる延出フレームであって、
前記延出方向に延びる第一延出板と、
前記長手方向において前記第一延出板と離隔し、前記第一延出板と対向して、前記延出方向に延びる第二延出板と、
前記長手方向に広がり、前記第一延出板と前記第二延出板とを前記長手方向に連結して、前記延出方向に延びる延出中板であって、曲面を有する前記延出中板と
を有する前記延出フレームと
を備えることを特徴とするミシンフレーム。
続きを表示（約 1,800 文字）【請求項２】
前記延出中板は、前記長手方向に垂直な方向の断面形状が曲線をなす曲面を有する
ことを特徴とする請求項１に記載のミシンフレーム。
【請求項３】
前記脚柱フレームの前記長手方向を上下方向と定義した場合、
前記延出フレームは、前記脚柱フレームの上端から、前記延出方向に延びるアームフレームであり、
前記脚柱フレームの下端から、前記延出方向に延び、前記延出フレームに対向するベッドフレームを更に備えることを特徴とする請求項１に記載のミシンフレーム。
【請求項４】
前記脚柱フレームの前記長手方向を上下方向と定義し、前記長手方向と前記延出方向との各々に直交する方向を直交方向と定義した場合、
前記直交方向は、第一方向と、前記第一方向と反対の第二方向とを含み、
前記第一方向における、前記第一延出板の端の輪郭である第一延出輪郭は平面視で曲線であり、
前記第一方向における、前記第二延出板の端の輪郭である第二延出輪郭は平面視で曲線であることを特徴とする請求項１に記載のミシンフレーム。
【請求項５】
前記第一延出板において、前記直交方向の長さが最も短い部分は、前記直交方向の長さが最も長い部分よりも前記延出方向に位置し、
前記第二延出板において、前記直交方向の長さが最も短い部分は、前記直交方向の長さが最も長い部分よりも前記延出方向に位置することを特徴とする請求項４に記載のミシンフレーム。
【請求項６】
前記脚柱フレームの前記長手方向を上下方向と定義した場合、
前記延出フレームは、前記脚柱フレームの上端から、前記延出方向に延びるアームフレームであり、
前記脚柱フレームの下端から、前記延出フレームと対向して、前記延出方向に延びるベッドフレームであって、
前記延出方向に延びる第一ベッド板と、
前記長手方向において前記第一ベッド板と離隔し、前記第一ベッド板と対向して、前記延出方向に延びる第二ベッド板と、
前記長手方向に広がり、前記第一ベッド板と前記第二ベッド板とを前記長手方向に連結して、前記延出方向に延びるベッド中板であって、前記長手方向に垂直な方向の断面形状が曲線をなす曲面を有する前記ベッド中板と
を有する前記ベッドフレームを更に備えることを特徴とする請求項１に記載のミシンフレーム。
【請求項７】
前記脚柱フレームの前記長手方向を上下方向と定義した場合、
前記脚柱フレームは、
前記脚柱フレームの下端において、前記上下方向と直交する水平方向に広がる脚柱下板であって、前記上下方向に貫通し、底面視屈曲した辺を有する四角形状の脚柱孔が形成された前記脚柱下板と、
前記屈曲した辺から上方に延びる曲面を有する脚柱板と
を有することを特徴とする請求項１に記載のミシンフレーム。
【請求項８】
前記脚柱フレームの前記長手方向を上下方向と定義し、前記長手方向と前記延出方向との各々に直交する方向を直交方向と定義した場合、
前記脚柱フレームの下端の前記直交方向の長さは、前記脚柱フレームの上端の前記直交方向の長さよりも長いことを特徴とする請求項１に記載のミシンフレーム。
【請求項９】
前記長手方向と前記延出方向との各々に直交する方向を直交方向と定義した場合、
前記延出フレームは、前記延出中板から、前記直交方向に突出するアームリブを有し、
前記脚柱フレームは、前記直交方向に垂直な方向の断面形状において前記アームリブの太さよりも大きい太さである第一脚柱リブと、前記第一脚柱リブの太さより小さい太さであり、前記第一脚柱リブよりも前記長手方向の長さが短い第二脚柱リブとを有することを特徴とする請求項１に記載のミシンフレーム。
【請求項１０】
前記脚柱フレームの前記長手方向を上下方向と定義し、前記延出方向を左方向と定義した場合、
前記脚柱フレームは、前記延出フレームとの連結部分の下方に正面視円弧状の連結曲板を有し、
前記第一脚柱リブは、正面視において前記連結曲板の接線上に形成されることを特徴とする請求項９に記載のミシンフレーム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ミシンフレームに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来のミシンフレームは、ミシンフレームを構成する脚柱の水平断面を、アーム及びベッドの長手方向に沿うＳ字状とする。ミシンフレームは、アームの先端側に位置する一方の枠内部に、脚柱の剛性を補強するＸ字状のリブが設けられる。脚柱及びリブは、鋳鉄及びアルミダイカストよりも軽い樹脂からなり、従来のミシンに比べて軽量化が図られる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２４５７３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のミシンフレームは、脚柱から離れた位置に配置される針棒の駆動によってアームに作用される荷重の影響を無視できない。ミシンフレームの剛性を確保するために、ミシンフレームの厚みを厚くしたり、リブを増やしたりすると、ミシンフレームの軽量性が損なわれるため、ミシンフレームの剛性と軽量性とを両立することは難しい。
【０００５】
本発明の目的は、従来よりも、剛性と軽量性とを両立したミシンフレームを提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るミシンフレームは、脚柱フレームと、前記脚柱フレームの長手方向の一端から、前記長手方向に直交する延出方向に延びる延出フレームであって、前記延出方向に延びる第一延出板と、前記長手方向において前記第一延出板と離隔し、前記第一延出板と対向して、前記延出方向に延びる第二延出板と、前記長手方向に広がり、前記第一延出板と前記第二延出板とを前記長手方向に連結して、前記延出方向に延びる延出中板であって、曲面を有する前記延出中板とを有する前記延出フレームとを備える。ミシンフレームの延出中板は、ミシンの駆動により荷重のかかりやすいミシンフレームにおいて、延出中板が平面のみで形成される場合に比べ、重量を増加させることなく、延出フレームの剛性を高くすることに貢献する。即ち、ミシンフレームの延出中板は、従来よりも、剛性と軽量性とを両立することに貢献する。
【図面の簡単な説明】
【０００７】

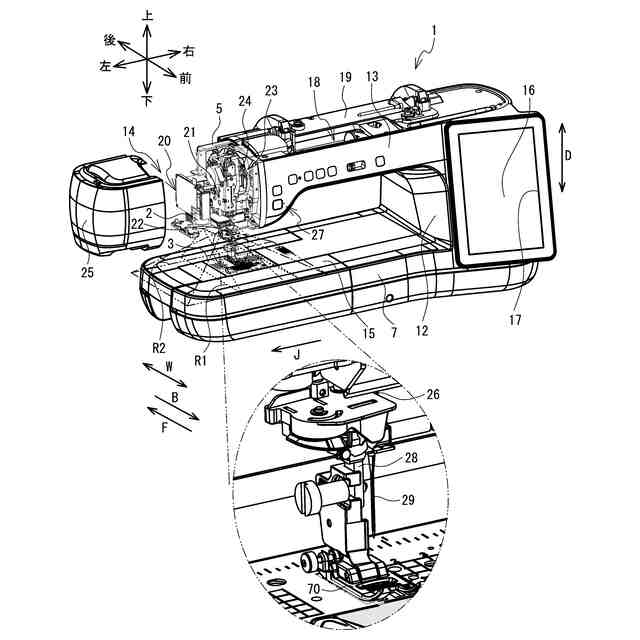

カバー２５が取り外された状態のミシン１の斜視図である。

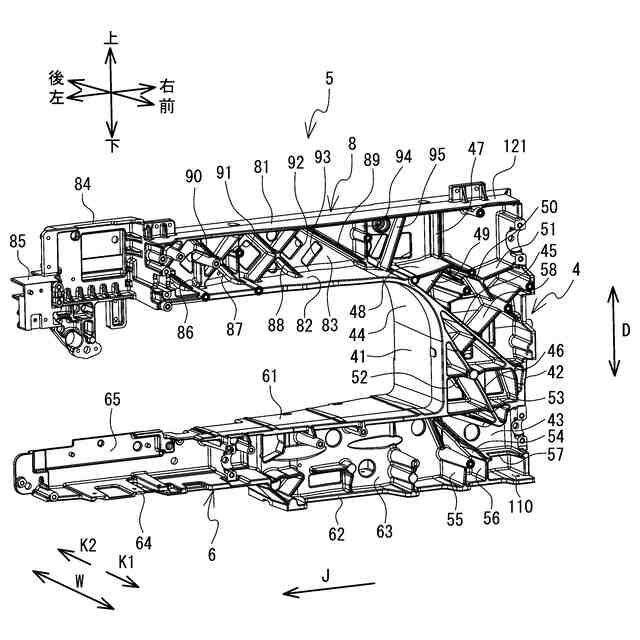

ミシンフレーム５の斜視図である。

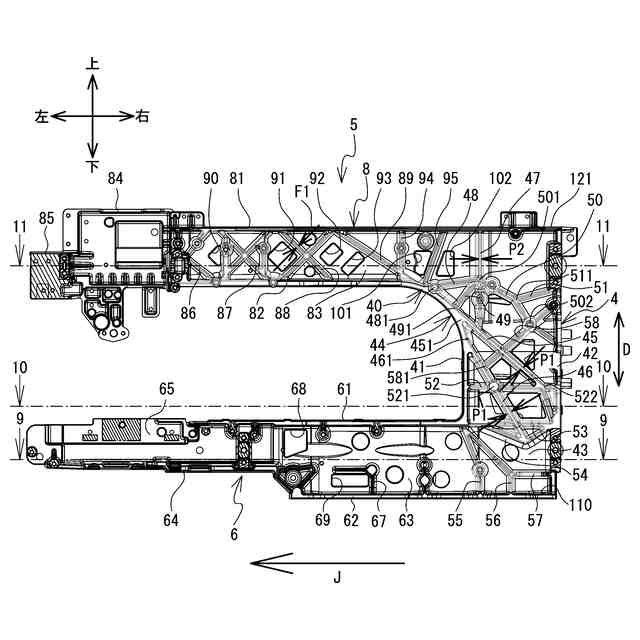

ミシンフレーム５の正面図である。
ミシンフレーム５の斜視図である。

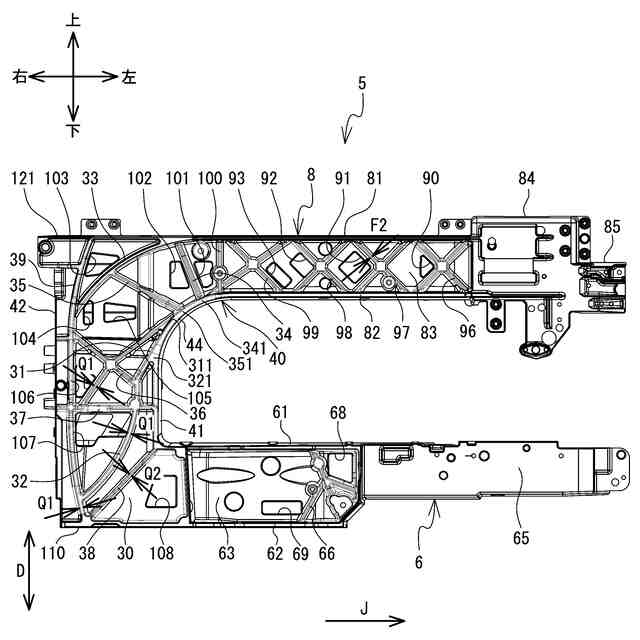

ミシンフレーム５の背面図である。

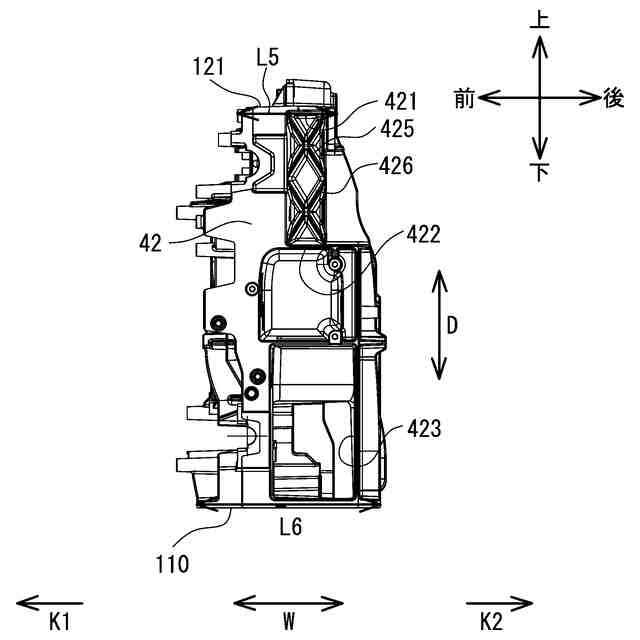

ミシンフレーム５の右側面図である。

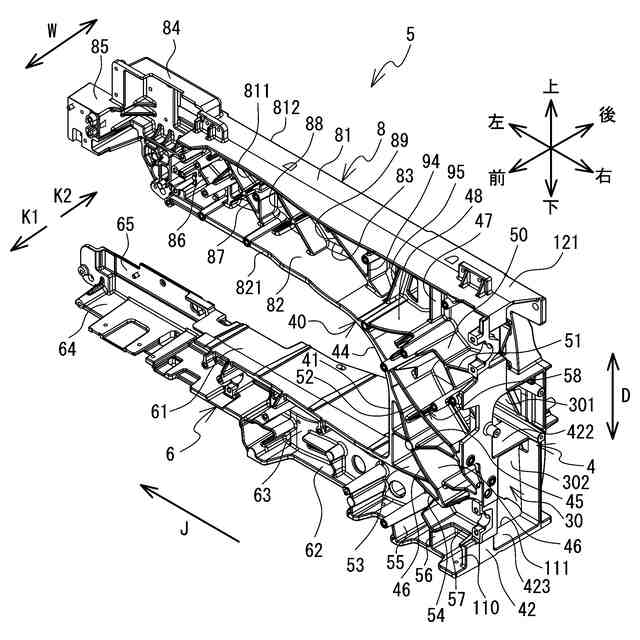

ミシンフレーム５の斜視図である。

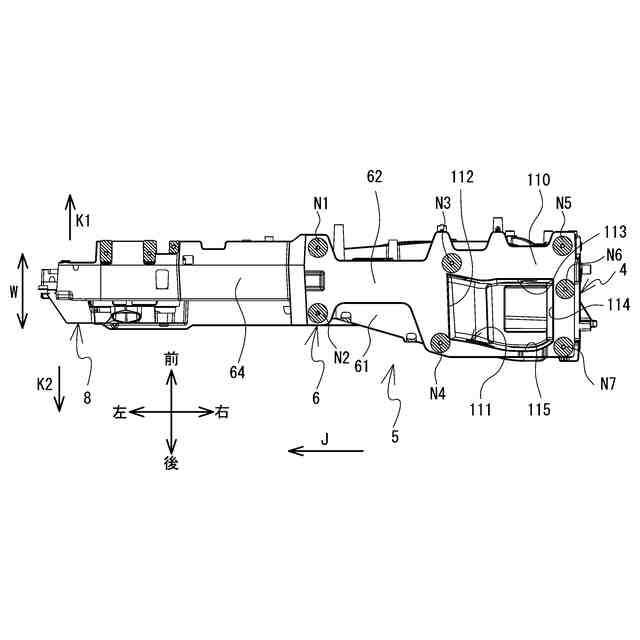

ミシンフレーム５の底面図である。
図３の９－９線における矢視方向断面図である。
図３の１０－１０線における矢視方向断面図である。

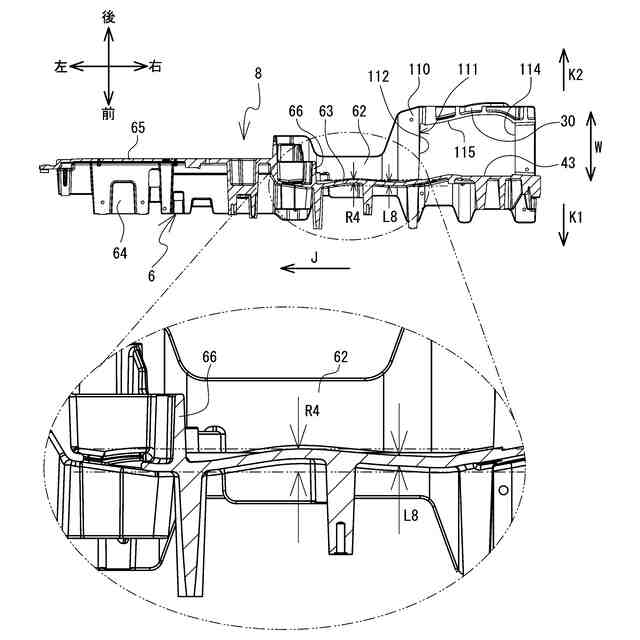

図３の１１－１１線における矢視方向断面図である。
ミシンフレーム５の平面図である。
【発明を実施するための形態】
【０００８】
本開示の一実施形態のミシンフレーム５を備えるミシン１を、図面を参照して説明する。図１の上下方向、左下方向、右上方向、左上方向、及び右下方向が各々、ミシン１の上下方向、左方向、右方向、後方向、及び前方向である。図２の上下方向、左下方向、右上方向、左上方向、及び右下方向が各々、ミシンフレーム５の上下方向、左方向、右方向、後方向、及び前方向である。脚柱１２及び脚柱フレーム４の長手方向Ｄがミシン１及びミシンフレーム５の上下方向である。左方は延出方向Ｊと定義される。長手方向Ｄ及び延出方向Ｊの各々と直交する前後方向は直交方向Ｗと定義される。針棒２６から押え棒２８に向かう方向は後方であり、順送方向Ｆ及び第二方向Ｋ２と定義される。順送方向Ｆの反対方向は前方であり、逆送方向Ｂ及び第一方向Ｋ１と定義される。
【０００９】
図１及び図２に示すように、ミシン１は、ミシンフレーム５、ベッド７、脚柱１２、及びアーム１３を備える。ミシンフレーム５は、アルミニウム合金等の剛性の比較的高い金属で形成され、ミシン１の構成部品を支持する。ミシンフレーム５は、正面視左方が開放するＵ字形状である。ミシンフレーム５は、脚柱フレーム４、ベッドフレーム６、及びアームフレーム８を備える。アームフレーム８は、脚柱フレーム４の長手方向Ｄの一端から、長手方向Ｄに直交する延出方向Ｊに延びる。ベッドフレーム６は、脚柱フレーム４の長手方向Ｄの他端から、長手方向Ｄに直交する延出方向Ｊに延びる。ミシンフレーム５の詳細な構成は後述する。
【００１０】
脚柱１２は、上下方向に延びる。脚柱１２の内部には、脚柱フレーム４、図示しないミシンモータ、図示しない伝達部材、及び図示しない電源が設けられる。脚柱フレーム４は、ミシンモータ及び伝達部材を支持する。ミシンモータは、電源から供給される電力で、後述の主軸を回転させる。伝達部材は、ミシンモータの動力を後述の下軸に伝達する。脚柱１２の前側には、縦長の液晶ディスプレイ（ＬＣＤ）１７及びタッチスクリーン１６が設けられる。ＬＣＤ１７は、縫製作業に必要なメッセージ等を表示する。タッチスクリーン１６は、ＬＣＤ１７の前面に設けられる。ユーザがＬＣＤ１７に表示された項目を選択するために、タッチスクリーン１６を指及び専用のペン等の指示体で操作すると、選択位置が検出される。ユーザは、ミシン１に対してタッチスクリーン１６を介して種々の指示を入力できる。
（【００１１】以降は省略されています）
