公開番号2025109063
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002759
出願日2024-01-11
発明の名称磁気ヘッド及び磁気記録装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人iX
主分類G11B 5/31 20060101AFI20250716BHJP(情報記憶)
要約【課題】特性の向上が可能な磁気ヘッド及び磁気記録装置を提供する。
【解決手段】磁気ヘッド110は、第1磁極31と、第2磁極32と、磁気素子20と、を含む。磁気素子20は、第1磁極31から第2磁極32への第1方向D1において、第1磁極31と第2磁極32との間に設けられる。磁気素子20は、第1磁極31と第2磁極32との間に設けられた第1磁性層21と、第1磁性層21と第2磁極32との間に設けられた第2磁性層22と、第2磁性層22と第2磁極32との間に設けられた第3磁性層23と、第3磁性層23と第2磁極32との間に設けられた第4磁性層24と、を含む。第1磁性層21は、第1磁極32に対向する第1面F1を含む。第4磁性層24は、第2磁極32に対向する第2面F2を含む。第1面F1の第1面積は、第2面F2の第2面積よりも大きい。
【選択図】図1
特許請求の範囲【請求項１】
第１磁極と、
第２磁極と、
前記第１磁極から前記第２磁極への第１方向において、前記第１磁極と前記第２磁極との間に設けられた磁気素子と、
を備え、
前記磁気素子は、
前記第１磁極と前記第２磁極との間に設けられた第１磁性層と、
前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、
前記第２磁性層と前記第２磁極との間に設けられた第３磁性層と、
前記第３磁性層と前記第２磁極との間に設けられた第４磁性層と、
を含み、
前記第１磁性層は、前記第１磁極に対向する第１面を含み、
前記第４磁性層は、前記第２磁極に対向する第２面を含み、
前記第１面の第１面積は、前記第２面の第２面積よりも大きい、磁気ヘッド。
続きを表示（約 3,000 文字）【請求項２】
前記第１磁極は、媒体対向面を含み、
前記第１面の第２方向に沿う第１長さは、前記第２面の前記第２方向に沿う第２長さよりも長く、
前記第２方向は、前記媒体対向面に沿い、前記第１方向と直交する、請求項１に記載の磁気ヘッド。
【請求項３】
前記第１面は、第１端及び第１他端を含み、
前記第１他端から前記第１端への方向は、前記第２方向に沿い、
前記第２面は、第２端及び第２他端を含み、
前記第２他端から前記第２端への方向は、前記第２方向に沿い、
前記第１端と前記第２端との間の距離は、前記第１端と前記第２他端との間の距離よりも短く、
前記第１端と前記第２端とを通過する第１直線と、前記第１面に対して垂直な方向と、の間の第１角度は、５度以上１５度以下である、請求項２に記載の磁気ヘッド。
【請求項４】
前記磁気素子は、
前記第１磁極と前記第１磁性層との間に設けられた第１非磁性層と、
前記第１磁性層と前記第２磁性層との間に設けられた第２非磁性層と、
前記第２磁性層と前記第３磁性層との間に設けられた第３非磁性層と、
前記第３磁性層と前記第４磁性層との間に設けられた第４非磁性層と、
前記第４磁性層と前記第２磁極との間に設けられた第５非磁性層と、
をさらに含む、請求項１に記載の磁気ヘッド。
【請求項５】
前記磁気素子は、
前記第３非磁性層と前記第３磁性層との間に設けられた第５磁性層と、
前記第５磁性層と前記第３磁性層との間に設けられた第６非磁性層と、
をさらに含む、請求項４に記載の磁気ヘッド。
【請求項６】
第１動作及び第２動作が実施され、
前記第１動作において、前記第１磁極と前記第２磁極との間に供給される素子電流は、前記第１磁極から前記第２磁極へ流れ、
前記第２動作において、前記素子電流は前記第２磁極から前記第１磁極へ流れる、請求項１～５のいずれか１つに記載の磁気ヘッド。
【請求項７】
請求項１に記載の磁気ヘッドと、
前記第１磁極と前記第２磁極との間に素子電流を供給するように構成された素子回路と、
を備え、
前記素子回路は、第１動作及び第２動作を実施するように構成され、
前記第１動作において、前記素子電流は、前記第１磁極から前記第２磁極へ流れ、
前記第２動作において、前記素子電流は、前記第２磁極から前記第１磁極へ流れる、磁気記録装置。
【請求項８】
磁気ヘッドと、
磁気記録媒体と、
素子回路と、
制御部と、
を備え、
前記磁気ヘッドは、前記磁気記録媒体に情報を記録するように構成され、
前記磁気ヘッドは、
第１磁極と、
第２磁極と、
前記第１磁極と前記第２磁極との間に設けられた磁気素子と、
を含み、
前記磁気素子は、
前記第１磁極と前記第２磁極との間に設けられた第１磁性層と、
前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、
前記第２磁性層と前記第２磁極との間に設けられた第３磁性層と、
前記第３磁性層と前記第２磁極との間に設けられた第４磁性層と、
を含み、
前記素子回路は、前記第１磁極と前記第２磁極との間に素子電流を供給するように構成され、
前記素子回路は、第１動作及び第２動作を実施するように構成され、
前記第１動作において、前記素子電流は、前記第１磁極から前記第２磁極へ流れ、
前記第２動作において、前記素子電流は、前記第２磁極から前記第１磁極へ流れ、
前記制御部は、前記磁気記録媒体への記録位置が定められた位置よりも内側である場合に、前記素子回路に前記第１動作を実施させるように構成され、
前記制御部は、前記磁気記録媒体への前記記録位置が前記定められた前記位置よりも内側でない場合に、前記素子回路に前記第２動作を実施させるように構成された、磁気記録装置。
【請求項９】
磁気ヘッドと、
磁気記録媒体と、
素子回路と、
制御部と、
を備え、
前記磁気ヘッドは、前記磁気記録媒体に情報を記録するように構成され、
前記磁気ヘッドは、
第１磁極と、
第２磁極と、
前記第１磁極と前記第２磁極との間に設けられた磁気素子と、
を含み、
前記磁気素子は、
前記第１磁極と前記第２磁極との間に設けられた第１磁性層と、
前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、
前記第２磁性層と前記第２磁極との間に設けられた第３磁性層と、
前記第３磁性層と前記第２磁極との間に設けられた第４磁性層と、
を含み、
前記素子回路は、前記第１磁極と前記第２磁極との間に素子電流を供給するように構成され、
前記素子回路は、第１動作及び第２動作を実施するように構成され、
前記第１動作において、前記素子電流は、前記第１磁極から前記第２磁極へ流れ、
前記第２動作において、前記素子電流は、前記第２磁極から前記第１磁極へ流れ、
前記制御部は、周方向の記録密度が定められた密度よりも低い場合に、前記素子回路に前記第１動作を実施させるように構成され、
前記制御部は、前記周方向の前記記録密度が前記定められた前記密度よりも低くない場合に、前記素子回路に前記第２動作を実施させるように構成された、磁気記録装置。
【請求項１０】
磁気ヘッドと、
磁気記録媒体と、
素子回路と、
制御部と、
を備え、
前記磁気ヘッドは、前記磁気記録媒体に情報を記録するように構成され、
前記磁気ヘッドは、
第１磁極と、
第２磁極と、
前記第１磁極と前記第２磁極との間に設けられた磁気素子と、
を含み、
前記磁気素子は、
前記第１磁極と前記第２磁極との間に設けられた第１磁性層と、
前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、
前記第２磁性層と前記第２磁極との間に設けられた第３磁性層と、
前記第３磁性層と前記第２磁極との間に設けられた第４磁性層と、
を含み、
前記素子回路は、前記第１磁極と前記第２磁極との間に素子電流を供給するように構成され、
前記素子回路は、第１動作及び第２動作を実施するように構成され、
前記第１動作において、前記素子電流は、前記第１磁極から前記第２磁極へ流れ、
前記第２動作において、前記素子電流は、前記第２磁極から前記第１磁極へ流れ、
前記制御部は、瓦書き記録を実施する場合に、前記素子回路に前記第１動作を実施させるように構成され、
前記制御部は、前記瓦書き記録ではない記録を実施する場合に、前記素子回路に前記第２動作を実施させるように構成された、磁気記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ヘッド及び磁気記録装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
磁気ヘッドを用いて、ＨＤＤ（Hard Disk Drive）などの磁気記録媒体に情報が記録される。磁気ヘッドにおいて、特性向上が望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２７７５８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、特性の向上が可能な磁気ヘッド及び磁気記録装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、磁気ヘッドは、第１磁極と、第２磁極と、磁気素子と、を含む。前記磁気素子は、前記第１磁極から前記第２磁極への第１方向において、前記第１磁極と前記第２磁極との間に設けられる。前記磁気素子は、前記第１磁極と前記第２磁極との間に設けられた第１磁性層と、前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、前記第２磁性層と前記第２磁極との間に設けられた第３磁性層と、前記第３磁性層と前記第２磁極との間に設けられた第４磁性層と、を含む。前記第１磁性層は、前記第１磁極に対向する第１面を含む。前記第４磁性層は、前記第２磁極に対向する第２面を含む。前記第１面の第１面積は、前記第２面の第２面積よりも大きい。
【図面の簡単な説明】
【０００６】
図１は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。
図２は、第１実施形態に係る磁気ヘッドを含む磁気記録装置を例示する模式的断面図である。

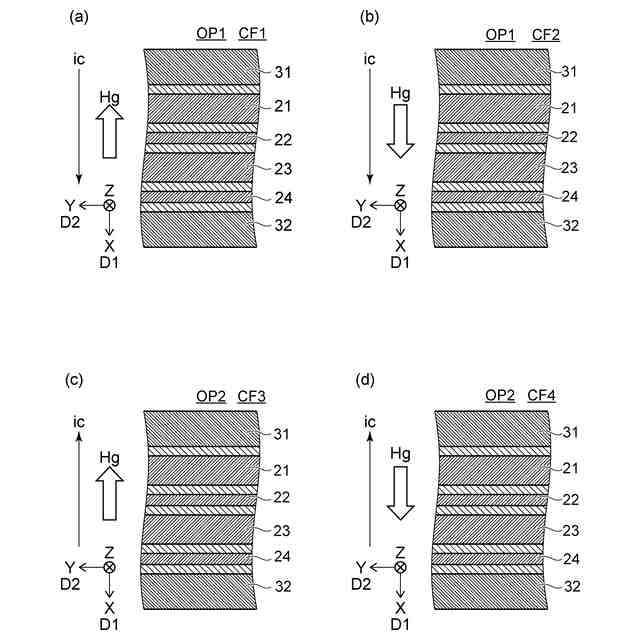

図３（ａ）～図３（ｄ）は、第１実施形態に係る磁気ヘッドの動作状態を例示する模式的平面図である。

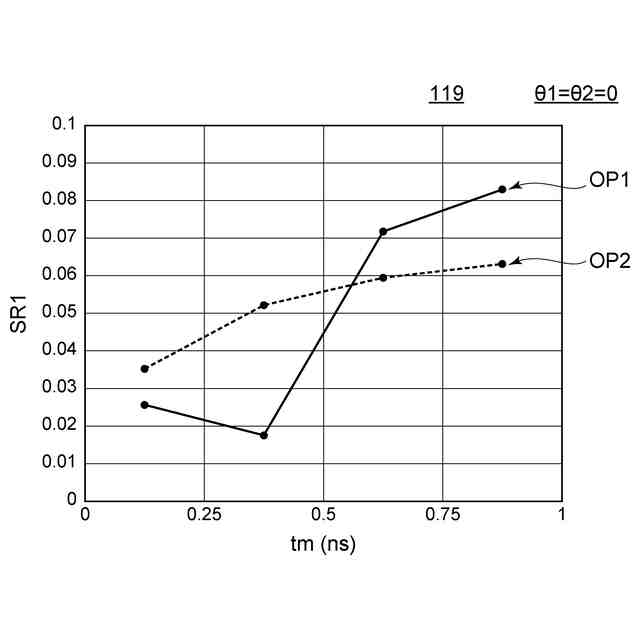

図４は、参考例の磁気ヘッドの特性を例示するグラフである。
図５は、磁気ヘッドの特性を例示するグラフである。
図６は、磁気ヘッドの特性を例示するグラフである。

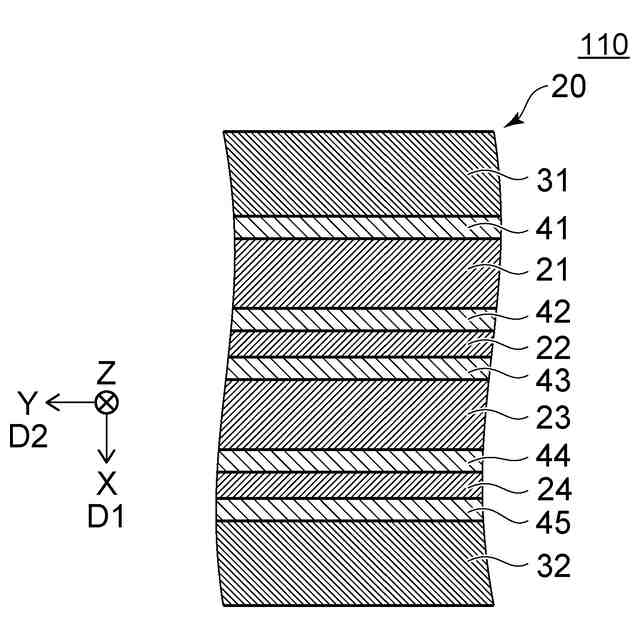

図７は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。

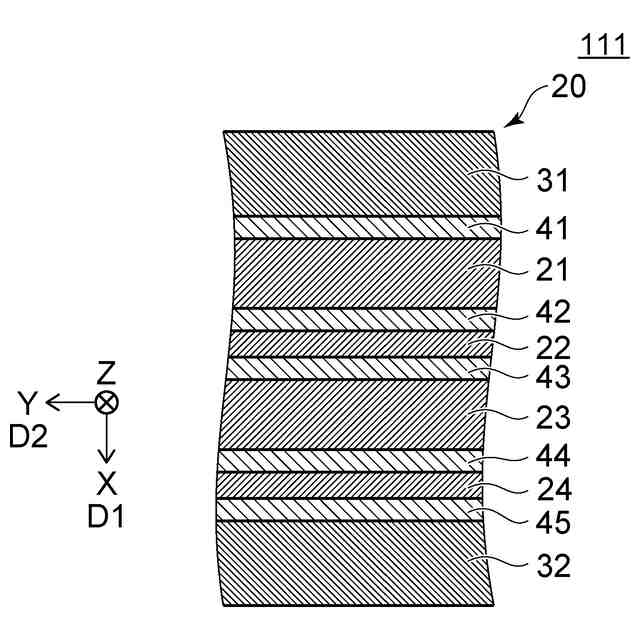

図８は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。

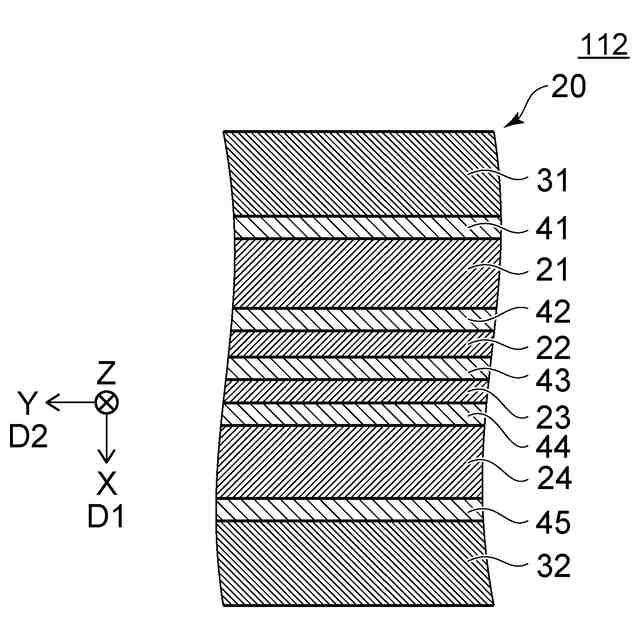

図９は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。
図１０は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。

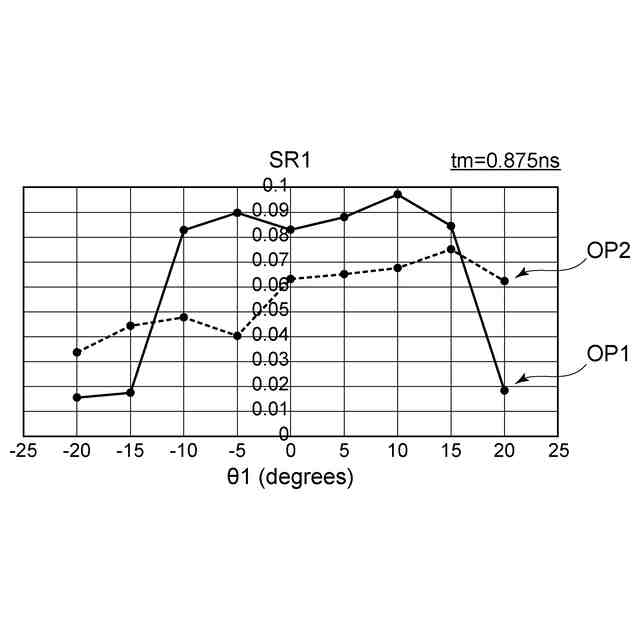

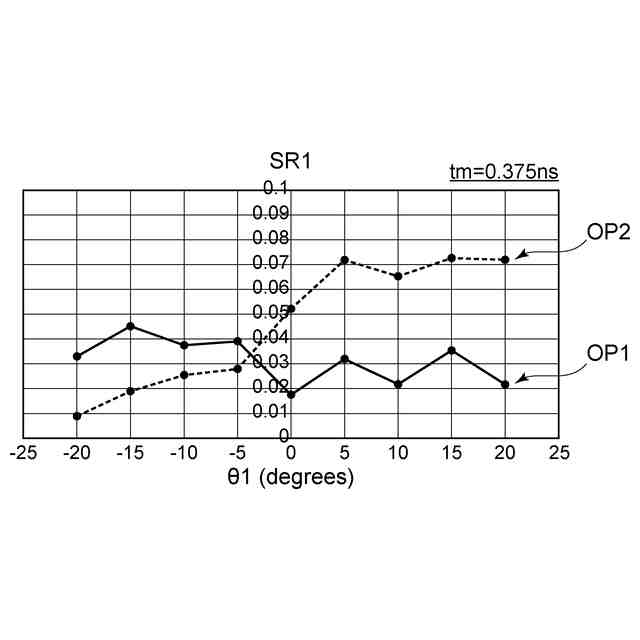

図１１は、第１実施形態に係る磁気ヘッドの特性を例示するグラフである。
図１２は、第１実施形態に係る磁気ヘッドの特性を例示するグラフである。
図１３は、第１実施形態に係る磁気ヘッドの特性を例示するグラフである。
図１４は、第１実施形態に係る磁気ヘッドの特性を例示するグラフである。
図１５は、第２実施形態に係る磁気記録装置の動作を例示するフローチャートである。
図１６は、第２実施形態に係る磁気記録装置の動作を例示するフローチャートである。
図１７は、第２実施形態に係る磁気記録装置の動作を例示するフローチャートである。
図１８は、実施形態に係る磁気記録装置を例示する模式的斜視図である。
図１９は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
図２０は、実施形態に係る磁気記録装置を例示する模式的斜視図である。
図２１（ａ）及び図２１（ｂ）は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
【発明を実施するための形態】
【０００７】
（第１実施形態）

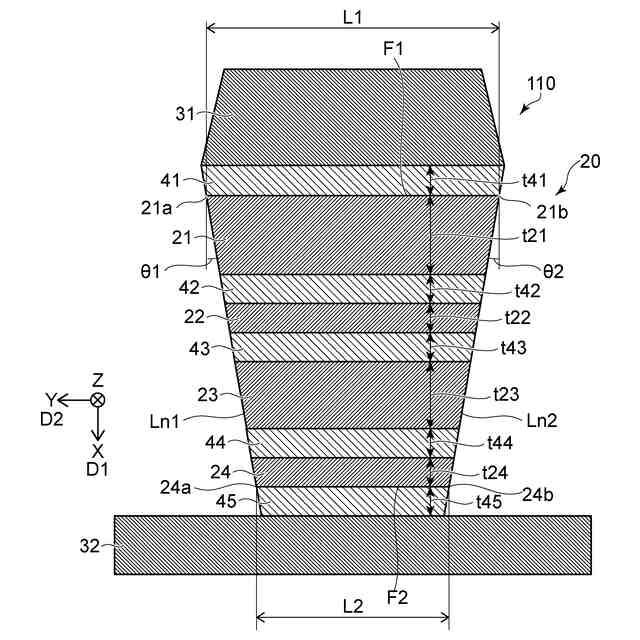

図１は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。

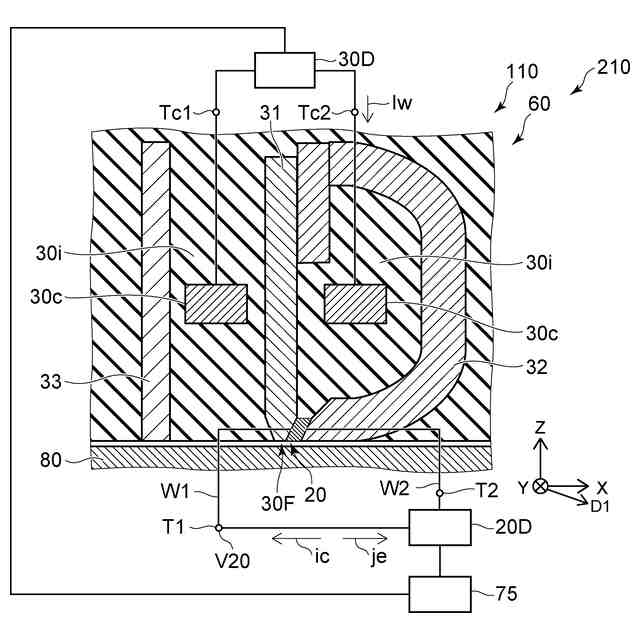

図２は、第１実施形態に係る磁気ヘッドを含む磁気記録装置を例示する模式的断面図である。
【０００８】
図２に示すように、実施形態に係る磁気記録装置２１０は、磁気ヘッド１１０及び磁気記録媒体８０を含む。磁気記録装置２１０は、制御部７５をさらに含んで良い。磁気記録装置２１０において、少なくとも記録動作が行われる。記録動作において、磁気ヘッド１１０を用いて磁気記録媒体８０に情報が記録される。
【０００９】
磁気ヘッド１１０は、記録部６０を含む。後述するように、磁気ヘッド１１０は、再生部を含んでも良い。記録部６０は、第１磁極３１、第２磁極３２及び磁気素子２０を含む。記録部６０は、コイル３０ｃをさらに含んで良い。磁気素子２０は、第１磁極３１と第２磁極３２との間に設けられる。
【００１０】
例えば、第１磁極３１及び第２磁極３２は、磁気回路を形成する。第１磁極３１は、例えば、主磁極である。第２磁極３２は、例えば、トレーリングシールドである。第１磁極３１がトレーリングシールドで、第２磁極３２が主磁極でも良い。
（【００１１】以降は省略されています）
