公開番号2025109126
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002857
出願日2024-01-11
発明の名称袋体及び放射冷却装置
出願人株式会社豊田中央研究所
代理人弁理士法人太陽国際特許事務所
主分類F28F 13/18 20060101AFI20250716BHJP(熱交換一般)
要約【課題】熱放射性を有する袋体において、日照下でも、内部に収容した物質の熱を放熱する放熱性能の低下を抑制する。
【解決手段】袋体は、多層構造の袋体であって、最外層を構成し、熱放射性と太陽光を透過する光透過性とを有する放射冷却層と、前記放射冷却層よりも内側の層を構成し、太陽光を反射する光反射性を有する反射層と、を備える。

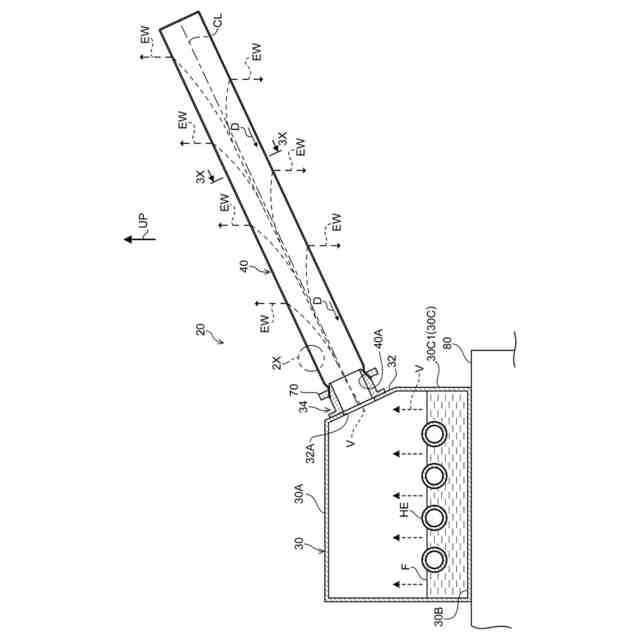

【選択図】図2
特許請求の範囲【請求項１】
多層構造の袋体であって、
最外層を構成し、熱放射性と太陽光を透過する光透過性とを有する放射冷却層と、
前記放射冷却層よりも内側の層を構成し、太陽光を反射する光反射性を有する反射層と、
を備える袋体。
続きを表示（約 620 文字）【請求項２】
最内層が前記反射層を保護する保護層によって構成される、請求項１に記載の袋体。
【請求項３】
前記保護層は、前記反射層以上の耐蝕性と耐摩耗性とを持つ材料によって構成される、請求項２に記載の袋体。
【請求項４】
前記保護層を構成する材料には、インコネルが含まれる、請求項３に記載の袋体。
【請求項５】
放射冷却層は、太陽光透過率が８０％以上で且つ赤外光放射率が５０％以上の材料で構成される、請求項１に記載の袋体。
【請求項６】
前記放射冷却層を構成する材料には、透明フッ素樹脂が含まれる、請求項１に記載の袋体。
【請求項７】
前記反射層は、太陽光反射率が８０％以上の材料で構成される、請求項１に記載の袋体。
【請求項８】
前記反射層は、金属材料によって構成される、請求項１に記載の袋体。
【請求項９】

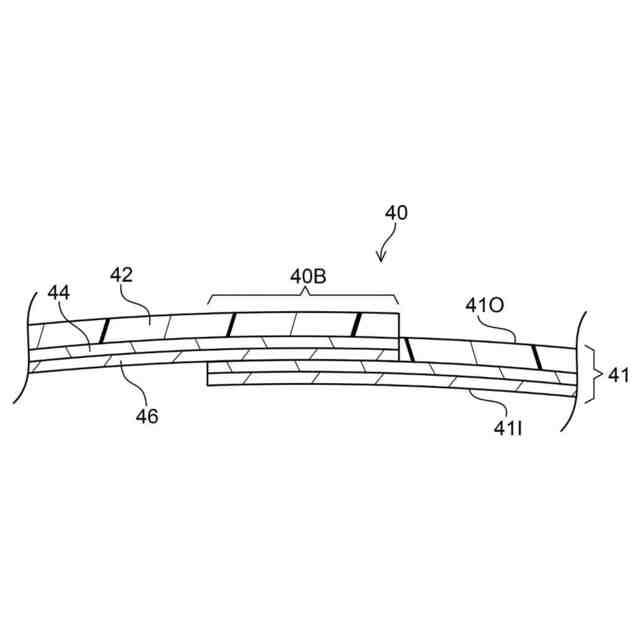

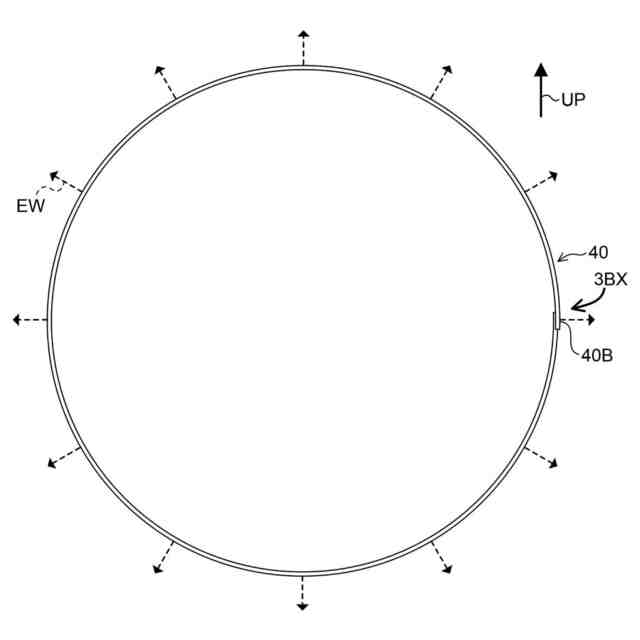

前記放射冷却層を構成するフィルムの外面と内面とを溶着により接合した接合部を有する、請求項１に記載の袋体。

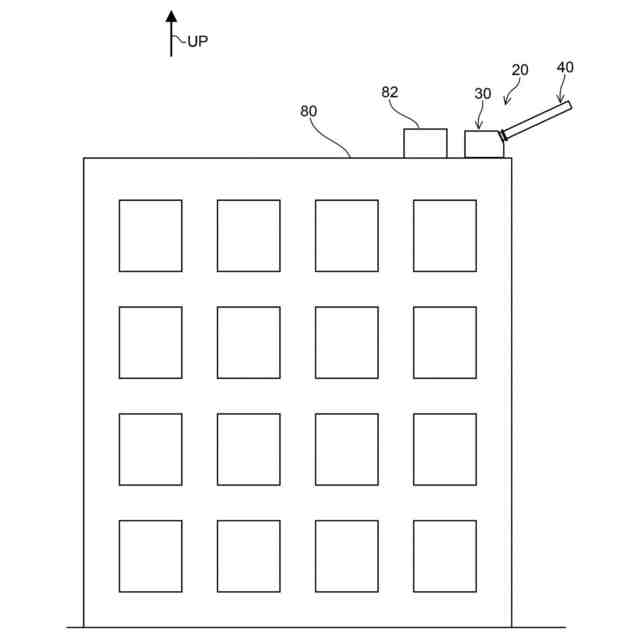

【請求項１０】
発熱体と、前記発熱体の熱で気化する冷媒とを収容する容器と、
前記容器に取り付けられると共に内部が前記容器内と連通し、前記冷媒の気化に伴って前記容器から重力方向上側に向けて膨らむ請求項１～請求項９のいずれか１項に記載の袋体と、
を備える放射冷却装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、袋体及び放射冷却装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、袋体と作動液とを備える放射冷却装置が開示されている。この袋体は、発熱体に接続される受熱部と、熱放射性を有する放射冷却部とを有している。また、作動液は、袋体の内部に封入され、相変化を伴って受熱部から放射冷却部へ熱を輸送する。そして、放射冷却装置の袋体は、軟質性、柔軟性又は伸縮性を有しており、作動液の相変化によって膨縮する。
【０００３】
特許文献２には、軸回りに回転可能な芯体周りにロール状に収納される袋体を備える放射冷却装置が開示されている。この放射冷却装置の袋体には、発熱体に接続された芯体から熱を受ける受熱部及び熱を放射する放射冷却部が設けられている。また、袋体の内部には、相変化を伴って受熱部から放射冷却部へ熱を輸送する作動流体が封入されている。袋体の内部において、作動流体が気相に変化すると、内圧の上昇により袋体が展開する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－６４５９２号公報
特開２０２３－１２８４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に開示の技術では、作動液が発熱体から受けた熱を袋体の放射冷却部から放熱する。しかしながら、日照下の場合、太陽光が袋体を透過するため、放射冷却部で放熱しても液化した作動液が太陽光で温められるため、発熱体の冷却効率が低下する傾向がある。
【０００６】
また、特許文献２に開示の技術も特許文献１に開示に技術と同様に、作動流体が発熱体から受けた熱を袋体の放射冷却部から放熱するが、日照下の場合、太陽光が袋体を透過するため、放射冷却部で放熱しても液化した作動液が太陽光で温められるため、発熱体の冷却効率が低下する傾向がある。
【０００７】
本開示は、熱放射性を有する袋体において、日照下でも、内部に収容した物質の熱を放熱する放熱性能の低下を抑制することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の第１態様の袋体は、多層構造の袋体であって、最外層を構成し、熱放射性と太陽光を透過する光透過性とを有する放射冷却層と、前記放射冷却層よりも内側の層を構成し、太陽光を反射する光反射性を有する反射層と、を備える。
【０００９】

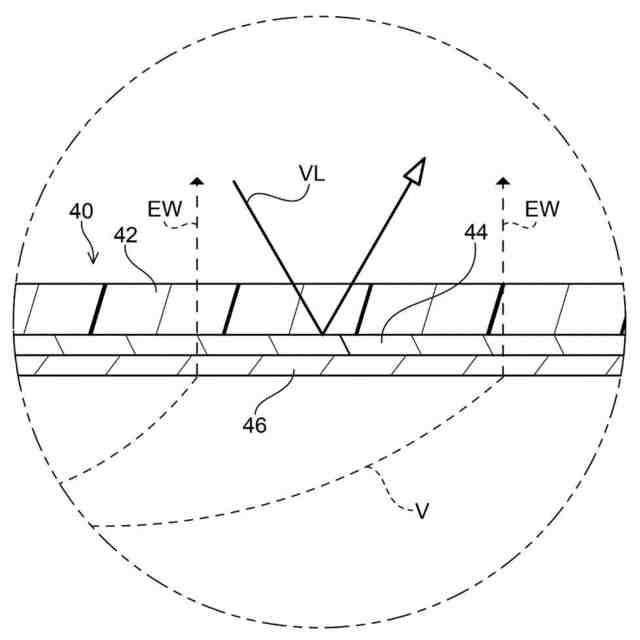

第１態様の袋体では、内部に物質を収容している場合に、最外層を構成し熱放射性を有する放射冷却層が上記物質から伝達された熱を赤外光として外部に放射することによって放熱を行う。この放射冷却層は、光透過性を有するため太陽光が透過するが、透過した太陽光は、反射層で反射される。このため太陽光は、袋体の内部に達するのが反射層によって抑制される。これにより、太陽光による袋体内の物質の温度上昇が抑制される。つまり、上記袋体は、日照下でも、内部に収容した物質の熱を放熱する放熱性能の低下が抑制される。よって、上記袋体は、日照下でも、内部に収容した物質の熱を放熱して冷却することができる。
【００１０】
本開示の第２態様の袋体は、第１態様の袋体において、最内層が前記反射層を保護する保護層によって構成される。
（【００１１】以降は省略されています）
