特許ウォッチ

公開番号2025109679
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024229744
出願日2024-12-26
発明の名称ポリブタジエン樹脂組成物並びにポリブタジエン硬化物及びその製造方法
出願人東ソー株式会社
代理人
主分類C08L 9/00 20060101AFI20250717BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】難燃剤の分散性に優れたポリブタジエン樹脂組成物を提供する。

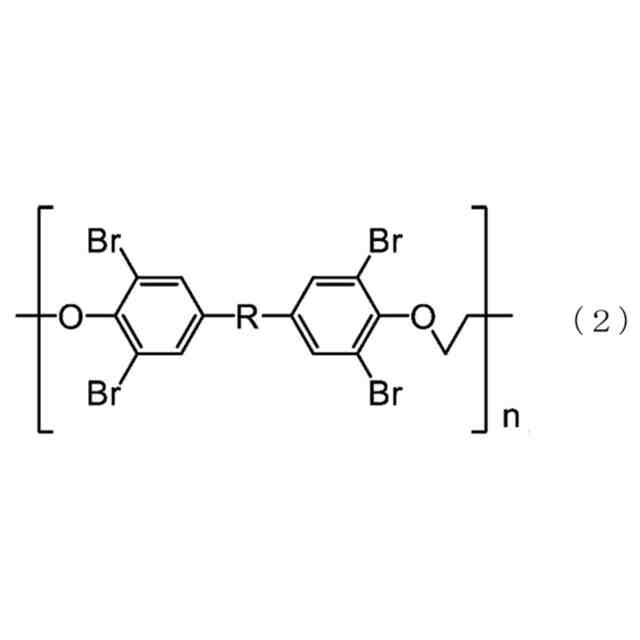

【解決手段】数平均分子量1,000～20,000の特定のポリブタジエン樹脂(A)100重量部に対し、下記一般式(2)で示される臭素系難燃剤(B)5～100重量部を含んでなることを特徴とするポリブタジエン樹脂組成物を用いる。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025109679000011.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">47</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">123</com:WidthMeasure> </com:Image>
(一般式(2)中、Rは、炭素数1～6のアルキレン基、-S-、又は-SO₂-を示し、nは1以上の整数を示す。)
【選択図】なし
特許請求の範囲【請求項１】

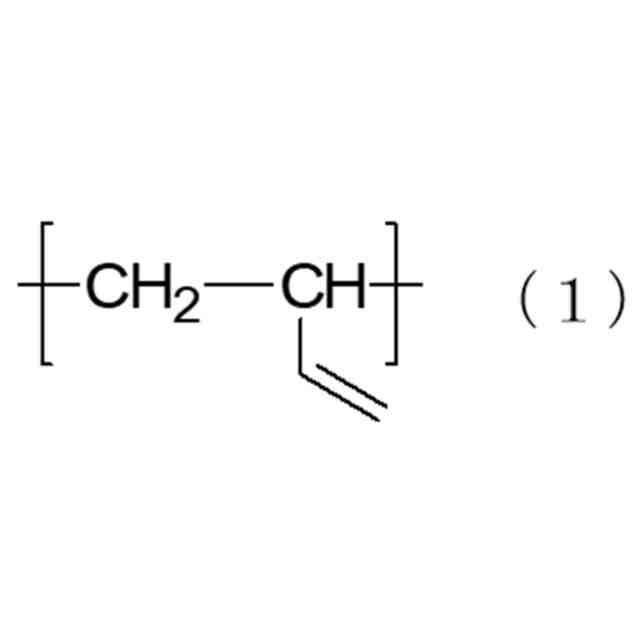

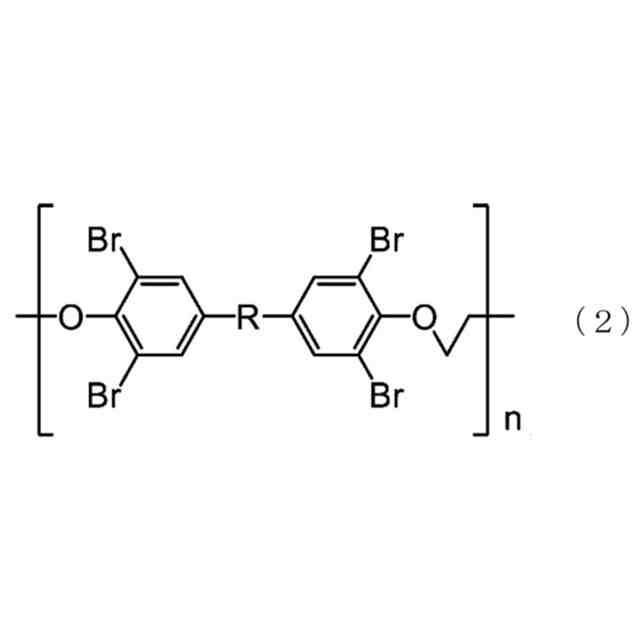

下記一般式（１）で表される繰り返し単位を有する数平均分子量１，０００～２０，０００のポリブタジエン樹脂（Ａ）１００重量部に対し、下記一般式（２）で示される臭素系難燃剤（Ｂ）５～１００重量部を含んでなることを特徴とするポリブタジエン樹脂組成物。
JPEG
35
94
JPEG
47
123
（式中、Ｒは、炭素数１～６のアルキレン基、－Ｓ－、又は－ＳＯ
２
－を示し、ｎは１以上の整数を示す。）
続きを表示（約 590 文字）【請求項２】
臭素系難燃剤（Ｂ）のゲル浸透クロマトグラフィー法によって測定される標準ポリスチレン換算における重量平均分子量が１，０００～２０，０００であることを特徴とする、請求項１に記載のポリブタジエン樹脂組成物。
【請求項３】
一般式（２）において、Ｒが、炭素数１～６のアルキレン基であることを特徴とする、請求項１又は請求項２に記載のポリブタジエン樹脂組成物。
【請求項４】
一般式（２）において、Ｒが、２，２－プロピレン基であることを特徴とする、請求項１又は請求項２に記載のポリブタジエン樹脂組成物。
【請求項５】
有機過酸化物を含有することを特徴とする、請求項１又は請求項２に記載のポリブタジエン樹脂組成物。
【請求項６】
請求項１又は請求項２に記載の樹脂組成物から形成されるポリブタジエン硬化物。
【請求項７】
ポリブタジエン及び前記一般式（２）で示される臭素系難燃剤（Ｂ）を含有するポリブタジエン硬化物であって、当該硬化物中において当該臭素系難燃剤（Ｂ）が均一に分散しているポリブタジエン硬化物。
【請求項８】
請求項１又は請求項２に記載のポリブタジエン樹脂組成物を、有機過酸化物存在下において加熱、加圧、又は加熱プレスするポリブタジエン硬化物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、難燃性ポリブタジエン樹脂組成物に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、電子機器の高機能化に伴い、配線基板を形成する樹脂材料には低誘電率や低誘電正接といった誘電特性が要求されている。このため、樹脂材料として分子構造中にヘテロ原子を含まない熱硬化性のポリブタジエン樹脂が使用されている。このような樹脂材料には難燃性が求められるため、ポリブタジエン樹脂に臭素系難燃剤を添加したポリブタジエン樹脂組成物が提案されている。
【０００３】
例えば、特許文献１には、臭素系難燃剤としてデカブロモジフェニルエタンまたはエチレンビス（テトラブロモフタルイミド）を含有するポリブタジエン樹脂組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－９４８８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来公知のポリブタジエン樹脂組成物は、臭素系難燃剤が沈降しやすく、組成物の均一性を確保するためには常に撹拌しておく必要があるため、作業性が悪化する課題があった。また、ポリブタジエン中において臭素系難燃剤を均一に分散させた難燃性を有するポリブタジエン硬化物を得ることも困難であった。
【０００６】
本発明は上記の背景技術に鑑みてなされたものであり、その目的は、臭素系難燃剤の分散性に優れるポリブタジエン樹脂組成物、さらに臭素系難燃剤が均一に分散したポリブタジエン硬化物を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者らは、鋭意検討した結果、下記の発明が上記課題を解決できることを見出し、本発明を完成させるに至った。
【０００８】
すなわち本願発明は、以下に示すポリブタジエン樹脂組成物に係る。
［１］
下記一般式（１）で表される繰り返し単位を有する数平均分子量１，０００～２０，０００のポリブタジエン樹脂（Ａ）１００重量部に対し、下記一般式（２）で示される臭素系難燃剤（Ｂ）５～１００重量部を含んでなることを特徴とするポリブタジエン樹脂組成物。
【０００９】
JPEG
35
93
【００１０】
JPEG
48
122

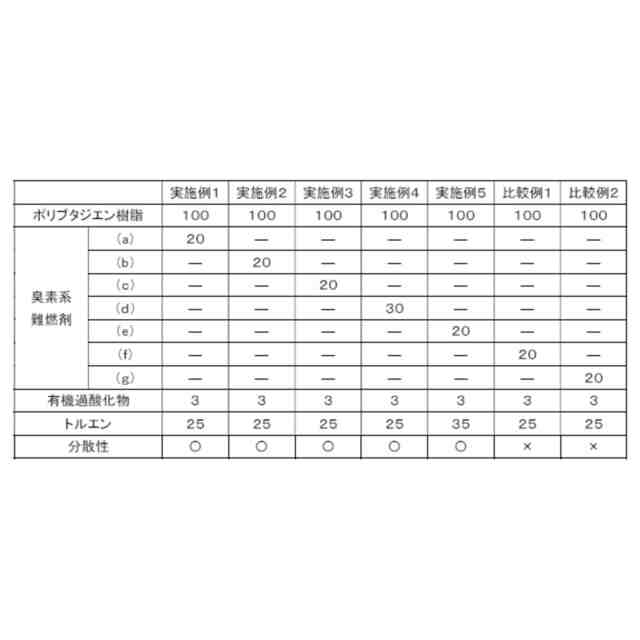

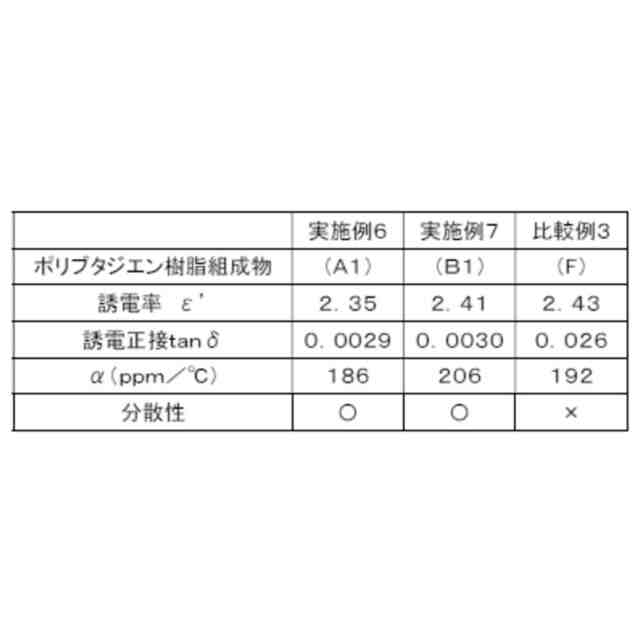

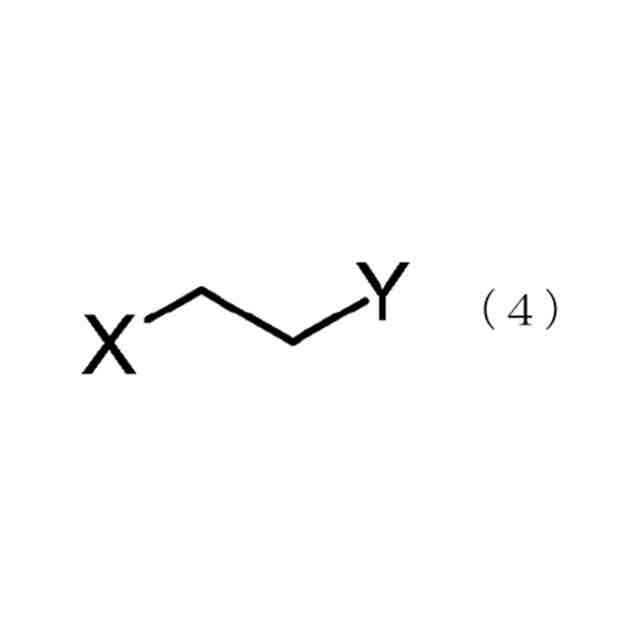

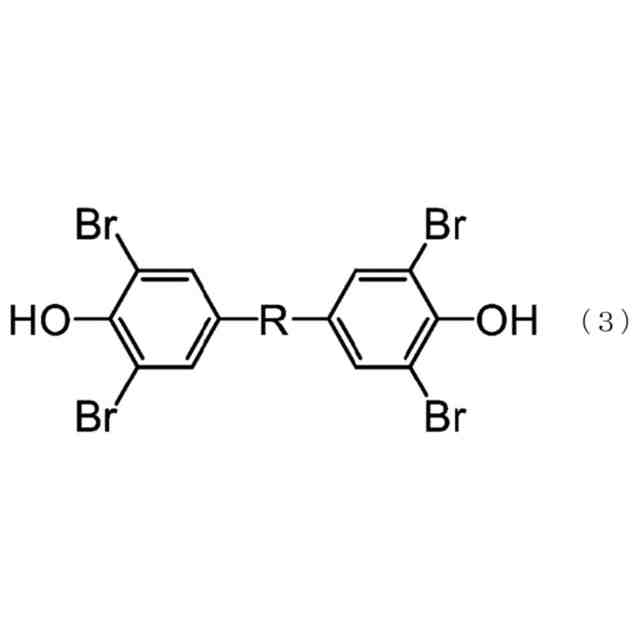

（【００１１】以降は省略されています）

関連特許
