特許ウォッチ

公開番号2025128709
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025555
出願日2024-02-22
発明の名称ネットワーク制御装置及びプログラム
出願人KDDI株式会社
代理人個人,個人,個人
主分類H04W 16/02 20090101AFI20250827BHJP(電気通信技術)
要約【課題】RAN全体で好適な無線通信を実現する。
【解決手段】ネットワーク制御装置は、端末装置が、分散配置された複数のアクセスポイントを介して互いに無線通信を行う無線通信ネットワークを制御するネットワーク制御装置であって、前記端末装置と無線通信を行う1以上の前記アクセスポイントを示すAPクラスタを特定するAPクラスタ特定部と、前記端末装置ごとの前記APクラスタごとに、前記APクラスタに含まれる前記アクセスポイントと接続されるCPUを選択するCPU選択部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
端末装置が、分散配置された複数のアクセスポイントを介して互いに無線通信を行う無線通信ネットワークを制御するネットワーク制御装置であって、
前記端末装置と無線通信を行う１以上の前記アクセスポイントを示すＡＰクラスタを特定するＡＰクラスタ特定部と、
前記端末装置ごとの前記ＡＰクラスタごとに、前記ＡＰクラスタに含まれる前記アクセスポイントと接続されるＣＰＵを選択するＣＰＵ選択部と、
を備えるネットワーク制御装置。
続きを表示（約 1,400 文字）【請求項２】
前記ＡＰクラスタ特定部及び前記ＣＰＵ選択部は、複数の前記ＣＰＵを制御するＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）に含まれ、
前記ＲＩＣは、分散ユニット（Ｏ－ＤＵ）から伝送路及び計算機リソース情報を取得した後、伝送路及び計算機の使用状況に応じて、前記ＡＰクラスタのポリシー情報の更新を行う、
請求項１に記載のネットワーク制御装置。
【請求項３】
前記ＲＩＣは、前記ＡＰクラスタのポリシー情報の更新が行われた後、前記ＡＰクラスタの特定を行い、特定された新たな前記ＡＰクラスタを、前記分散ユニットに対し通知する、
請求項２に記載のネットワーク制御装置。
【請求項４】
前記ＡＰクラスタを形成する前記アクセスポイントの上限値が予め定められており、
前記ＡＰクラスタ特定部は、予め定められた前記アクセスポイントの上限値を超えない範囲で前記ＡＰクラスタを特定する、
請求項１に記載のネットワーク制御装置。
【請求項５】
前記ＡＰクラスタとして利用可能な、前記アクセスポイント及び前記端末装置間の無線品質の下限値が予め定められており、
前記ＡＰクラスタ特定部は、予め定められた前記無線品質の下限値を下回る場合、前記アクセスポイントを前記ＡＰクラスタとして特定しない、
請求項１に記載のネットワーク制御装置。
【請求項６】
前記端末装置と、前記アクセスポイントとは、互いにビームフォーミングを行い、
前記無線品質は、ビームフォーミングが行われた結果、受信信号電力が最大となるベストビームの品質である、
請求項５に記載のネットワーク制御装置。
【請求項７】
前記端末装置と、前記アクセスポイントとは、互いにビームフォーミングを行い、
前記無線品質は、ビームフォーミングが行われた結果、前記端末装置のビームと前記アクセスポイントのビームの組み合わせごとの受信信号電力に基づいて決定される、
請求項５に記載のネットワーク制御装置。
【請求項８】
前記端末装置は、同時に使用可能な複数のアンテナを備え、
前記端末装置が備える複数のアンテナは、それぞれ異なる方向にビームを出力可能であり、
前記ＡＰクラスタ特定部は、前記端末装置が同時に使用可能なアンテナに基づき、前記ＡＰクラスタを特定する、
請求項６又は請求項７に記載のネットワーク制御装置。
【請求項９】
前記ＡＰクラスタ特定部及び前記ＣＰＵ選択部は、複数の前記ＣＰＵを制御するＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）に含まれ、
前記ＲＩＣは、分散ユニット（Ｏ－ＤＵ）から無線品質情報及びサービス情報を取得した後、前記ＡＰクラスタ及び関連パラメータの再計算を行う、
請求項１に記載のネットワーク制御装置。
【請求項１０】
前記ＡＰクラスタに用いる前記アクセスポイントのリストが予め定められており、
前記ＡＰクラスタ特定部は、予め定められた前記アクセスポイントのリストに応じて、前記ＡＰクラスタを特定する、
請求項９に記載のネットワーク制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ネットワーク制御装置及びプログラムに関する。
続きを表示（約 5,600 文字）【背景技術】
【０００２】
従来、ＣＦ－ｍＭＩＭＯ（Ｃｅｌｌ－ＦｒｅｅｍａｓｓｉｖｅＭｕｌｔｉＩｎｐｕｔＭｕｌｔｉＯｕｔｐｕｔ）に関する技術が知られている。ＣＦ－ｍＭＩＭＯによれば、各基地局が、複数のアンテナを分散配置し、それらアンテナを連係させて、端末と複数の基地局との間で干渉の影響を抑制する。また、基地局は、下りビームを複数の方位へスイープしながら、参照信号を端末へ送信する。端末は、参照信号を受信し、受信信号電力が最大となる下りベストビームの識別子を基地局へ通知する。ＣＦ－ｍＭＩＭＯについては、例えば、非特許文献１に開示されている。
【先行技術文献】
【非特許文献】
【０００３】
Emil Bjornson, Luca Sanguinetti, "Scalable Cell-Free Massive MIMO Systems" arXiv:1908.03119v2 [cs.IT] 8 May 2020
【発明の概要】
【発明が解決しようとする課題】
【０００４】
非特許文献１に示されたアーキテクチャでは、外部のコントローラにより、アクセスポイントのクラスタを計算し、ＣＰＵに伝達する。しかしながら、具体的な制御スキームや、インターフェイスについての記載はなく、当業者であっても実現が困難であった。
【０００５】
本発明は、このような事情を考慮してなされたものであり、その目的は、ＲＡＮ全体で好適な無線通信を実現可能なネットワーク制御装置及びプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
（１）本発明の一態様は、端末装置が、分散配置された複数のアクセスポイントを介して互いに無線通信を行う無線通信ネットワークを制御するネットワーク制御装置であって、前記端末装置と無線通信を行う１以上の前記アクセスポイントを示すＡＰクラスタを特定するＡＰクラスタ特定部と、前記端末装置ごとの前記ＡＰクラスタごとに、前記ＡＰクラスタに含まれる前記アクセスポイントと接続されるＣＰＵを選択するＣＰＵ選択部と、を備えるネットワーク制御装置である。
（２）また、本発明の一態様は、上述した（１）のネットワーク制御装置において、前記ＡＰクラスタ特定部及び前記ＣＰＵ選択部は、複数の前記ＣＰＵを制御するＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）に含まれ、前記ＲＩＣは、分散ユニット（Ｏ－ＤＵ）から伝送路及び計算機リソース情報を取得した後、伝送路及び計算機の使用状況に応じて、前記ＡＰクラスタのポリシー情報の更新を行うものである。
（３）また、本発明の一態様は、上述した（２）のネットワーク制御装置において、前記ＲＩＣは、前記ＡＰクラスタのポリシー情報の更新が行われた後、前記ＡＰクラスタの特定を行い、特定された新たな前記ＡＰクラスタを、前記分散ユニットに対し通知するものである。
（４）また、本発明の一態様は、上述した（１）から（３）のいずれかのネットワーク制御装置において、前記ＡＰクラスタを形成する前記アクセスポイントの上限値が予め定められており、前記ＡＰクラスタ特定部は、予め定められた前記アクセスポイントの上限値を超えない範囲で前記ＡＰクラスタを特定するものである。
（５）また、本発明の一態様は、上述した（１）から（４）のいずれかのネットワーク制御装置において、前記ＡＰクラスタとして利用可能な、前記アクセスポイント及び前記端末装置間の無線品質の下限値が予め定められており、前記ＡＰクラスタ特定部は、予め定められた前記無線品質の下限値を下回る場合、前記アクセスポイントを前記ＡＰクラスタとして特定しないものである。
（６）また、本発明の一態様は、上述した（５）のネットワーク制御装置において、前記端末装置と、前記アクセスポイントとは、互いにビームフォーミングを行い、前記無線品質は、ビームフォーミングが行われた結果、受信信号電力が最大となるベストビームの品質である。
（７）また、本発明の一態様は、上述した（５）のネットワーク制御装置において、前記端末装置と、前記アクセスポイントとは、互いにビームフォーミングを行い、前記無線品質は、ビームフォーミングが行われた結果、前記端末装置のビームと前記アクセスポイントのビームの組み合わせごとの受信信号電力に基づいて決定されるものである。
（８）また、本発明の一態様は、上述した（６）又は（７）のネットワーク制御装置において、前記端末装置は、同時に使用可能な複数のアンテナを備え、前記端末装置が備える複数のアンテナは、それぞれ異なる方向にビームを出力可能であり、前記ＡＰクラスタ特定部は、前記端末装置が同時に使用可能なアンテナに基づき、前記ＡＰクラスタを特定するものである。
（９）また、本発明の一態様は、上述した（１）から（８）のいずれかのネットワーク制御装置において、前記ＡＰクラスタ特定部及び前記ＣＰＵ選択部は、複数の前記ＣＰＵを制御するＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）に含まれ、前記ＲＩＣは、分散ユニット（Ｏ－ＤＵ）から無線品質情報及びサービス情報を取得した後、前記ＡＰクラスタ及び関連パラメータの再計算を行うものである。
（１０）また、本発明の一態様は、上述した（９）のネットワーク制御装置において、前記ＡＰクラスタに用いる前記アクセスポイントのリストが予め定められており、前記ＡＰクラスタ特定部は、予め定められた前記アクセスポイントのリストに応じて、前記ＡＰクラスタを特定するものである。
（１１）また、本発明の一態様は、上述した（１０）のネットワーク制御装置において、前記ＡＰクラスタに用いる前記端末装置のリストが予め定められており、前記ＡＰクラスタ特定部は、予め定められた前記端末装置のリストに応じて、前記ＡＰクラスタを特定するものである。
（１２）また、本発明の一態様は、上述した（１）から（１１）のいずれかのネットワーク制御装置において、前記ＡＰクラスタ特定部及び前記ＣＰＵ選択部は、複数の前記ＣＰＵを制御するＲＡＮＩｎｔｅｌｌｉｇｅｎｔＣｏｎｔｒｏｌｌｅｒ（ＲＩＣ）に含まれ、前記ＲＩＣは、異サイトの分散ユニット（Ｏ－ＤＵ）から伝送路及び前記端末装置が送信するビームの電力を示す送信電力情報を取得し、取得した情報に基づき、パイロットの割り当て計算を行うものである。
（１３）また、本発明の一態様は、端末装置が、分散配置された複数のアクセスポイントを介して互いに無線通信を行う無線通信ネットワークを制御するネットワーク制御装置を実行させるプログラムであって、前記端末装置と無線通信を行う１以上の前記アクセスポイントを示すＡＰクラスタを特定するＡＰクラスタ特定ステップと、前記端末装置ごとの前記ＡＰクラスタごとに、前記ＡＰクラスタに含まれる前記アクセスポイントと接続されるＣＰＵを選択するＣＰＵ選択ステップと、を実行させるプログラムである。
【発明の効果】
【０００７】
本発明によれば、ＲＡＮ全体で好適な無線通信を実現可能なネットワーク制御装置及びプログラムを提供することができるという効果が得られる。
【図面の簡単な説明】
【０００８】

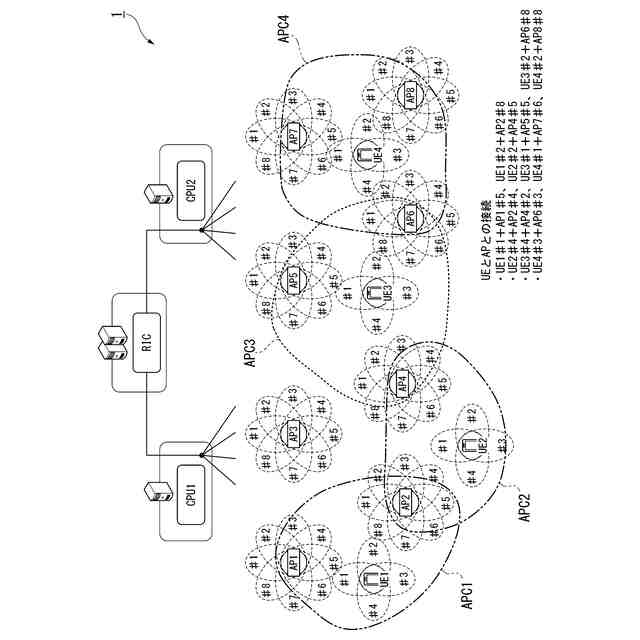

第１の実施形態に係る無線通信ネットワークの構成について説明するための図である。

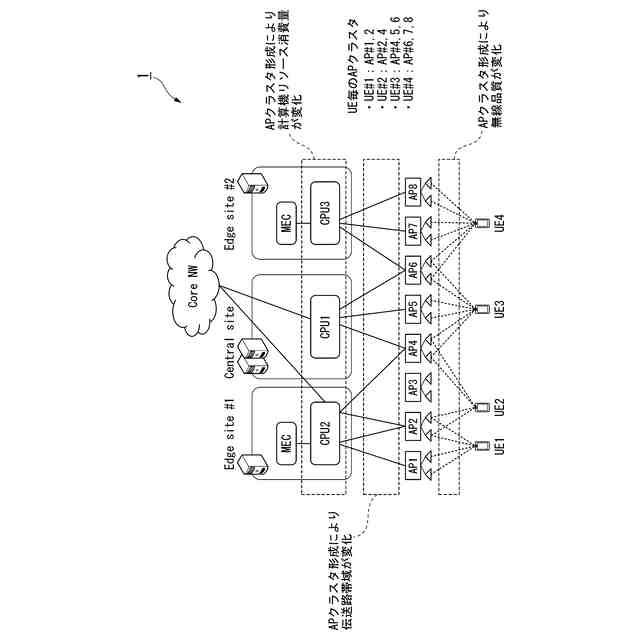

第１の実施形態に係る無線通信ネットワークの論理構成について説明するための図である。

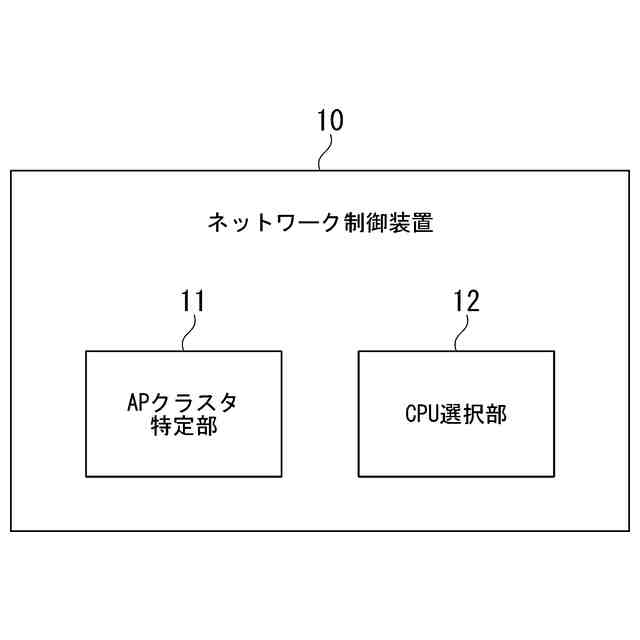

第１の実施形態に係るネットワーク制御装置の機能構成の一例を示す機能構成図である。
第１の実施形態に係るネットワーク制御装置において、Ｎｅａｒ－ＲＴＲＩＣでＡＰクラスタを計算する場合のシーケンスを示したシーケンス図である。
第１の実施形態に係るネットワーク制御装置において、Ｏ－ＤＵでＡＰクラスタを計算する場合のシーケンスを示したシーケンス図である。
第１の実施形態に係る無線通信ネットワークの論理構成について示す図である。

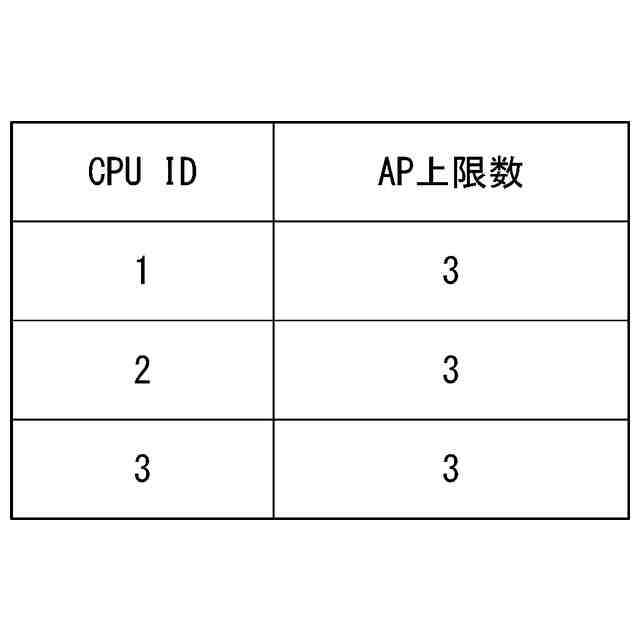

第１の実施形態に係るＡＰクラスタを形成するアクセスポイントの数の上限値の一例を示す図である。

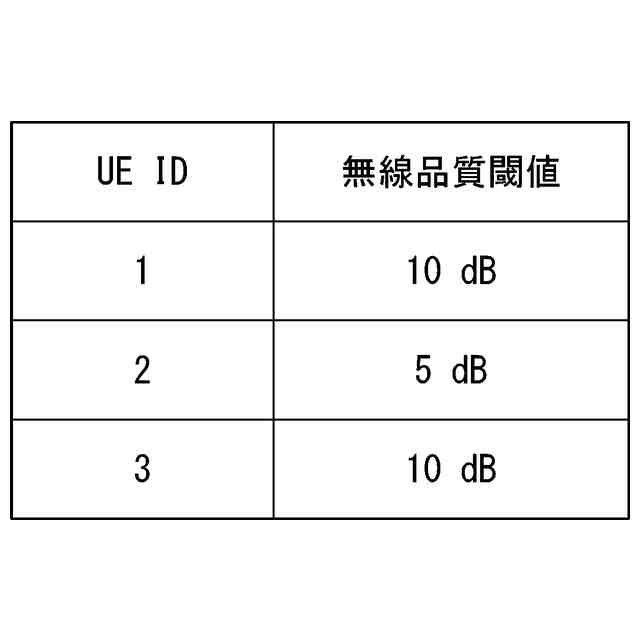

第１の実施形態に係る無線品質の下限値の一例を示す図である。

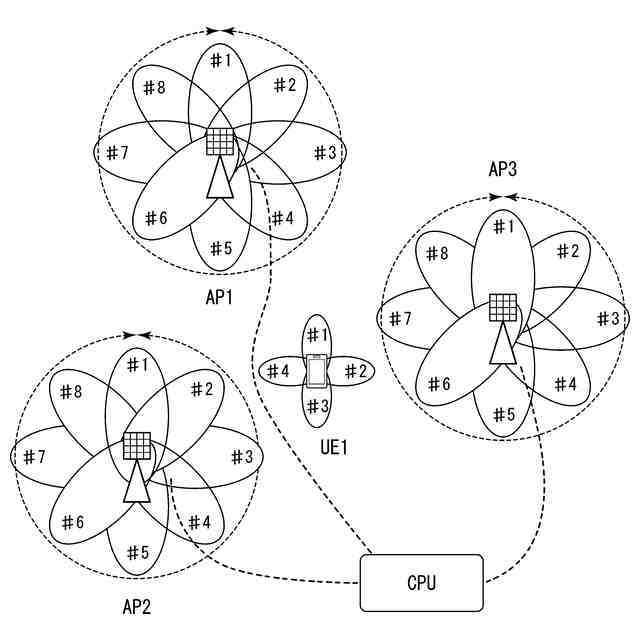

第１の実施形態に係る端末装置とアクセスポイントのビームフォーミングの第１の例を示す図である。
第１の実施形態に係る無線品質としてベストビームのみを考慮する場合の一例を示す図である。
第１の実施形態に係る無線品質として複数ビームを考慮する場合の一例を示す図である。
第１の実施形態に係る端末装置とアクセスポイントのビームフォーミングの第２の例を示す図である。
第１の実施形態に係るＡＰクラスタ変更に関連する情報のインターフェイスの一例を示したシーケンス図である。
第１の実施形態に係る無線通信ネットワークの論理構成について示す図である。
第１の実施形態に係るユーザごとのＡＰクラスタに用いるアクセスポイントのリストの一例を示す図である。
第１の実施形態に係る空間多重されるユーザのリストの一例を示す図である。
第１の実施形態に係るＲＡＮリソース状況に伴うＡＰクラスタの最適化についての実施例を示す図である。
第１の実施形態に係るユーザ移動に伴うＡＰクラスタの最適化についての実施例を示す図である。
第２の実施形態に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順について説明するための図である。
第２の実施形態に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順の詳細を示すシーケンス図である。
第２の実施形態に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順について説明するための、無線通信ネットワークの論理構成についての第１の図である。
第２の実施形態に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順の詳細を示す第１の詳細なシーケンス図である。
第２の実施形態に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順について説明するための、無線通信ネットワークの論理構成についての第２の図である。
第２の実施形態に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順の詳細を示す第２の詳細なシーケンス図である。
第３の実施形態に係る第１の実施例におけるビームフォーミングを表す構成図である。
第３の実施形態に係る第１の実施例における端末の機能構成図である。
第３の実施形態に係る第１の実施例における通信品質テーブルである。
第３の実施形態に係る第１の実施例におけるビームテーブルである。
第３の実施形態に係る第１の実施例におけるシーケンス図である。
第３の実施形態に係る第１の実施例における端末の同時使用可能ビームの組み合わせを表す構成図である。
図３０に基づくビームテーブルである。
第３の実施形態に係る第２の実施例におけるビームフォーミングを表す構成図である。
第３の実施形態に係る第２の実施例における基地局の機能構成図である。
第３の実施形態に係る第２の実施例における通信品質テーブルである。
第３の実施形態に係る第２の実施例におけるビームテーブルである。
従来技術に係る無線通信ネットワークの構成について説明するための図である。
従来技術に係る無線通信ネットワークを用いた異サイト端末装置間の干渉を抑制する処理手順について説明するための図である。
【発明を実施するための形態】
【０００９】
本発明の態様に係るネットワーク制御装置及びプログラムについて、好適な実施の形態を掲げ、添付の図面を参照しながら以下、詳細に説明する。なお、本発明の態様は、これらの実施の形態に限定されるものではなく、多様な変更または改良を加えたものも含まれる。つまり、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれ、以下に記載した構成要素は適宜組み合わせることが可能である。また、本発明の要旨を逸脱しない範囲で構成要素の種々の省略、置換または変更を行うことができる。また、以下の図面においては、各構成をわかりやすくするために、各構造における縮尺および数等を、実際の構造における縮尺および数等と異ならせる場合がある。
【００１０】
［実施形態］
以下、図面を参照しながら、本発明の実施形態について説明する。なお、本実施形態の説明の前提として、本実施形態に係る無線通信ネットワークにおいて、端末装置は、アクセスポイントを介して互いに無線通信を行う。本実施形態では、広い通信エリアに多数配置したアンテナを協調利用するＣｅｌｌ－ＦｒｅｅｍａｓｓｉｖｅＭＩＭＯ（ＣＦ－ｍＭＩＭＯ）を用いることを想定している。また、本実施形態では、分散配置された複数のアクセスポイントからの信号を、そのアクセスポイントが集約された拠点で、ＭＵ－ＭＩＭＯ（Ｍｕｌｔｉ－ＵｓｅｒＭＩＭＯ）等で処理する機構を想定している。
（【００１１】以降は省略されています）
