公開番号2025112436
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006649
出願日2024-01-19
発明の名称点滴用輸液チューブの保持具
出願人国立大学法人岡山大学,タキゲン製造株式会社
代理人個人
主分類A61M 5/14 20060101AFI20250725BHJP(医学または獣医学;衛生学)
要約【課題】複数の輸液チューブを絡まりなく並列させてベッド周辺の支持体に保持できる簡易な保持具を提供する。
【解決手段】保持具1は、概略直方体状発泡プラスチック製の基体2、これにはめ込み固定される弾性合成樹脂製の補強部材3、基体2をベッド周辺の支持体に保持するための固定部材4を具備する。基体2は、発泡プラスチック製で、輸液チューブ103を挟持するための複数のスリット21、スリット21への輸液チューブ103の挿入を案内するための複数のガイド溝22、スリット21の両側で輸液チューブ103を弾性的に挟み込むための複数の挟持部23、補強部材3をはめ込むための切り込み24を具備する。固定部材4は、第1及び第2の面ファスナ41,42からなる。
【選択図】図2
特許請求の範囲【請求項１】
患者につながる点滴チューブが、多連三方活栓の各活栓につながる複数の輸液チューブを介して複数の輸液ポンプ又はシリンジポンプに接続される医療用輸液セットにおいて、前記複数の輸液チューブを並列させてベッド周辺の支持体に保持するための点滴用輸液チューブの保持具であって、
前後、左右、上下の側面を有する概略直方体状の発泡プラスチック成形体からなる基体と、
前記基体内にはめ込み固定される弾性合成樹脂製の補強部材と、
前記基体を前記支持体に保持するための固定部材とを具備し、
前記基体は、左右方向に所定の相互間隔を置いて平行に並び上面から下面に向かって上下高さの１／２を越える終端位置まで延びる複数のスリットと、当該スリットの上端に沿って上方に開いて前後方向に延びる複数の断面概略Ｖ字状のガイド溝と、前記スリットにより左右が画定され下部において連続部により互いに接続される複数の挟持部と、前記連続部を前後面に貫通して下面と平行に左右に延びる横切り込み部と当該横切り込みの両端から直角上方に屈曲して左右両端の前記挟持部内を延びる縦切り込み部とからなる切り込みとを具備し、
前記補強部材は、前記横切り込み部に嵌め込まれる底板部と、当該底板部の左右両端に屈曲して連続し前記縦切り込み部に嵌め込まれる一対の起立板部とを具備する弾性合成樹脂製の屈曲板材からなり、
前記各スリット内に、輸液を阻害することなく前記輸液チューブを挟持可能に設けられることを特徴とする点滴用輸液チューブの保持具。
続きを表示（約 380 文字）【請求項２】
前記補強部材の一対の起立板部は、自然状態において内向きに傾斜して前記底板部から延出し、相互間が拡開されて前記切り込みに挿入された後、復元により前記複数の挟持部間を弾性的に締め付けるように設けられることを特徴とする請求項１に記載の点滴用輸液チューブの保持具。
【請求項３】
前記固定部材は、係着部を下方に向けて前記基体の下面に接着される第１の面ファスナと、上面の係着部が当該第１の面ファスナに剥脱可能に係着され下面に前記支持体へ接着される粘着剤層が形成された第２の面ファスナとを具備することを特徴とする請求項１に記載の点滴用輸液チューブの保持具。
【請求項４】
前記基体は、ポリエチレン樹脂を基材とした独立気泡体で構成されることを特徴とする請求項１ないし３のいずれかに記載の点滴用輸液チューブの保持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、患者につながる点滴チューブが、多連三方活栓と、これにつながる複数の輸液チューブを介して複数の輸液ポンプ又はシリンジポンプに接続される医療用輸液セットにおいて、多連三方活栓と輸液ポンプ又はシリンジポンプとの間において、複数の輸液チューブを並列させて、絡まりなくベッド柵のようなベッド周辺の支持体に保持するための点滴用輸液チューブの保持具に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、医療用輸液システムにおいては、薬剤別の複数の輸液ポンプ又はシリンジポンプに各々接続された複数の輸液チューブが、多連三方活栓を介して患者につながる点滴チューブに接続される。このような輸液システムにおいては、複数の輸液チューブが複雑に絡まることで、輸液チューブ内を通る薬剤の識別、確認が困難となり、薬剤別輸液チューブの迅速で正確な交換に支障をきたしている。この問題を解決するため、帯状体に一定間隔に複数の留め具を設け、それらの留め具を留めてできる各通路の中に輸液チューブを通すことで各輸液チューブを並列するように固定する輸液チューブの固定ベルトが特許文献１に提案されている。
また、１人の患者に対して複数の薬液の点滴注射がなされる場合において、患者の動作や点滴器具の交換操作を阻害しないように、点滴チューブの絡み合いを防止する点滴チューブ保持具が特許文献２に提案されている。この点滴チューブ保持具は、固定部材を介して点滴スタンドに取り付けられるもので、患者からは離れた位置にあり、患者付近の点滴チューブの混雑に対応するものではない。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２８９５９５号公報
特開２０１１－９８０６７
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、複数の輸液ポンプやシリンジポンプと多連三方活栓との間において、複数の輸液チューブを絡まりなく並列させてベッド周辺の支持体に保持することができる簡易で取り扱い容易な保持具を提供することを課題とする。
【課題を解決するための手段】
【０００５】
以下の説明において添付図面の符号を参照するが、本発明はこれに限定されるものではない。
上記課題を解決するための、本発明の保持具１は、前後、左右、上下の側面を有する概略直方体状の発泡プラスチック成形体からなる基体２と、当該基体２内にはめ込み固定される弾性合成樹脂製の補強部材３と、基体２をベッド柵等のベッド周辺の支持体１０６に保持するための固定部材４とを具備する。基体２は、左右方向に所定の相互間隔を置いて平行に並び上面から下面に向かって上下高さの１／２を越える終端位置まで延びる複数のスリット２１と、当該スリット２１の上端に沿って上方に開いて前後方向に延びる複数の断面概略Ｖ字状のガイド溝２２と、スリット２１により左右が画定され下部において連続部２４により互いに接続される複数の挟持部２３と、補強部材３をはめ込むための、概略上向きコ字状の切り込み２５とを具備する。切り込み２５は、連続部２４を前後面に貫通して下面と平行に左右に延びる横切り込み部２５ａと、当該横切り込み２５ａの両端から直角上方に屈曲して左右両端に位置する挟持部２３内を延びる縦切り込み部２５ｂとからなる。補強部材３は、屈曲した板材であり、横切り込み部２５ａに嵌め込まれる底板部３１と、底板部３１の左右両端に屈曲して連続し縦切り込み部２５ｂに嵌め込まれる一対の起立板部３２とを具備する。各スリット２１内には、輸液を阻害することなく輸液チューブ１０３を挟持することができる。
【発明の効果】
【０００６】
本発明によれば、複数の輸液ポンプやシリンジポンプと多連三方活栓との間において、複数の輸液チューブを絡まりなく並列させてベッド周辺の支持体に保持することができる。チューブの着脱は容易であり、絡まりの解除やチューブの交換を短時間で行える。構造が簡易で安価に提供できるので、点滴終了後、チューブ一式と共に廃棄できる。
【図面の簡単な説明】
【０００７】

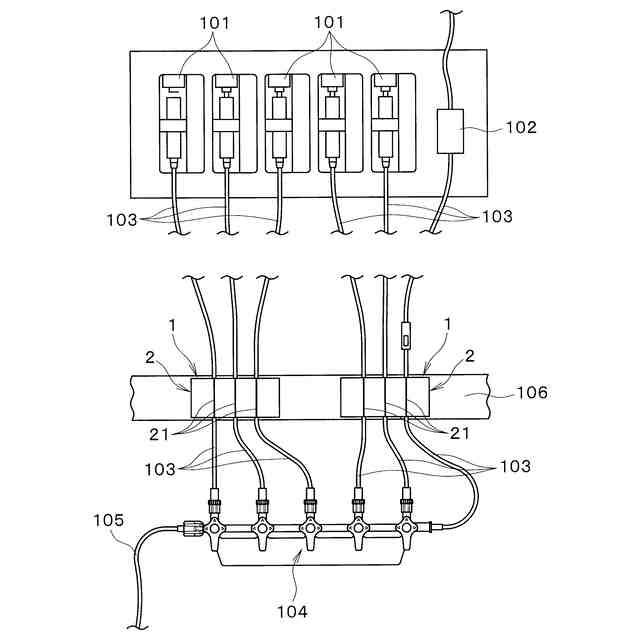

本発明に係る点滴チューブの保持具を適用した一般的な点滴セットを示す概略的平面図である。

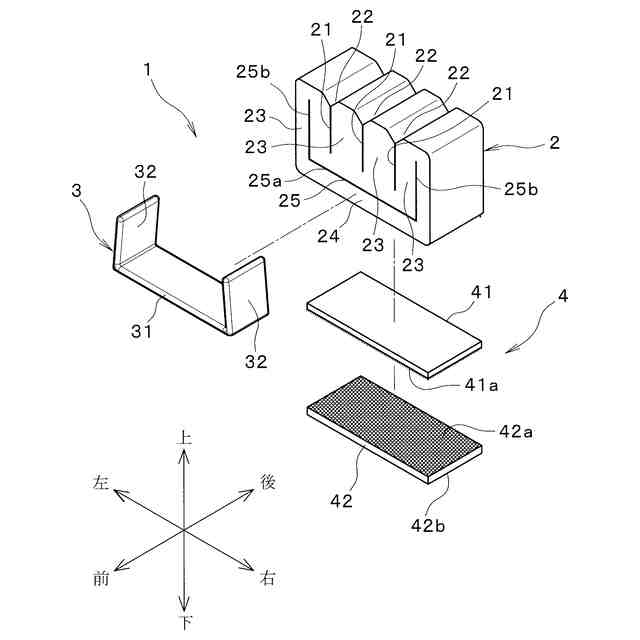

図１の保持具の分解斜視図である。
図１の保持具の正面図であり、（ａ）は自然状態、（ｂ）は輸液チューブを保持した状態を示す。

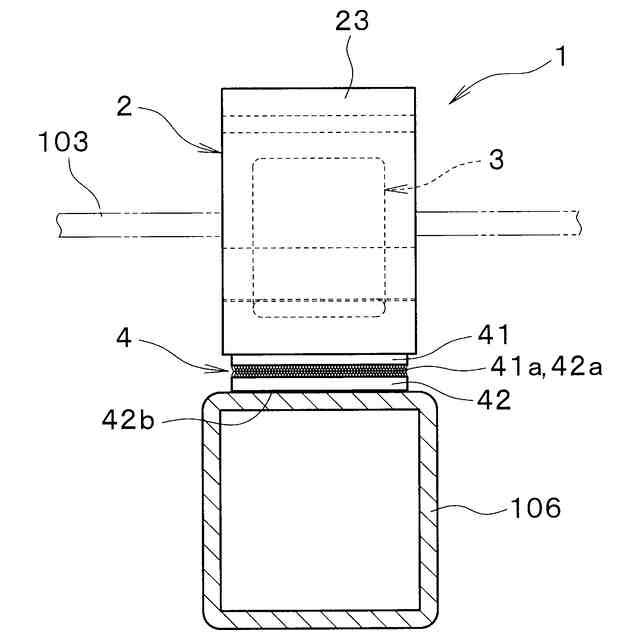

図１の保持具の側面図である。
【発明を実施するための形態】
【０００８】
図面を参照して本発明の実施の形態を説明する。
図１に、本発明に係る点滴チューブの保持具１を適用した一般的な点滴セットを示す。複数のシリンジポンプ１０１又は輸液ポンプ１０２からは、輸液チューブ１０３が延び、多連三方活栓１０４の各活栓に接続される。多連三方活栓１０４から、患者側へ点滴チューブ１０５が延びている。保持具１は、輸液チューブ１０３の延長途中で、多連三方活栓１０４に近い位置に介設され、ベッド柵等の患者のベッド付近の支持体１０６上に固定される。
【０００９】
図２に示すように、保持具１は、前後、左右、上下の側面を有する概略直方体状の基体２と、当該基体２内にはめ込み固定される弾性合成樹脂製の補強部材３と、基体２を支持体１０６上に保持するための固定部材４とを具備する。
【００１０】
基体２は、発泡プラスチック成形体で、輸液チューブ１０３を挟持するための複数のスリット２１、スリット２１への輸液チューブ１０３の挿入を案内するための複数のガイド溝２２、スリット２１の両側で輸液チューブ１０３を弾性的に挟み込むための複数の挟持部２３、補強部材３をはめ込むための切り込み２４を具備する。
（【００１１】以降は省略されています）
