公開番号2025113347
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025083713,2024040402
出願日2025-05-20,2024-03-14
発明の名称3次元メッシュ構造体
出願人リア・コーポレーション,Lear Corporation
代理人個人,個人,個人,個人,個人,個人
主分類B29C 65/08 20060101AFI20250725BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】3次元メッシュ構造体を含む装置を提供する。
【解決手段】クッションは、押出フィラメント112同士が無作為に接続されて第1の3次元構造体を形成する複数の押出フィラメント112を含む第1の本体110’と、押出フィラメント112同士が無作為に接続されて第2の3次元構造体を形成する複数の押出ポリマーフィラメントを含む第2の本体110’’と、を備える。第1の本体110’は、超音波成形工具132によって接触された領域が加熱されて第1の本体110’の形状が形成されている。第1の本体110’と第2の本体との間に少なくとも1つの溶接部138が形成されている。
【選択図】図14
特許請求の範囲【請求項１】
無作為に接続されて第１の形状の３次元構造体を形成する複数の押出ポリマーフィラメントを含む本体を提供することと、
前記押出ポリマーフィラメントの部分を超音波工具で加熱することと、
前記押出ポリマーフィラメントの前記部分のうちの少なくともいくつかを前記超音波工具で溶接して前記押出ポリマーフィラメントの前記部分を第２の形状に形成することと、
を含む、方法。
続きを表示（約 1,500 文字）【請求項２】
フィルムを前記第２の形状の前記本体に組み付けることと、
前記フィルム及び前記押出ポリマーフィラメントの少なくとも一部分を加熱し、前記フィルムを前記押出ポリマーフィラメントに溶接して前記本体上に表層を形成することと、
を更に含む、請求項１に記載の方法。
【請求項３】
前記複数の押出ポリマーフィラメントは、前記フィルムが架け渡される複数の空間を前記本体に画定する、請求項２に記載の方法。
【請求項４】
前記本体は、第１の外面を含む第１の本体であり、
前記方法は、
無作為に接続されて第２の３次元構造体を形成する第２の複数の押出ポリマーフィラメントを含む第２の本体であって、前記第２の３次元構造体が前記第２の複数の押出ポリマーフィラメントによって形成された第２の外面を含む、前記第２の本体を提供することと、
前記第１の本体の前記第１の外面を前記第２の本体の前記第２の外面に接触させて組み立てることと、
前記第１の本体の前記第１の外面の第１の領域及び前記第２の本体の前記第２の外面の第２の領域を加熱することと、
前記第１の本体の前記第１の外面の前記第１の領域を前記第２の本体の前記第２の外面の前記第２の領域に溶接して前記第１の本体を前記第２の本体に接合させることと、
を更に含む、請求項１に記載の方法。
【請求項５】
前記本体を形成するために、超音波切削工具を用いて、前記押出ポリマーフィラメントの前記本体の部分を切削することを更に含む、請求項１に記載の方法。
【請求項６】
前記押出ポリマーフィラメントの第１の部分を溶接することによって形成される第１の壁と前記押出ポリマーフィラメントの第２の部分を溶接することによって形成される第２の壁とからなる溝を形成するために、前記本体の少なくとも一部分に前記超音波工具を挿入することを更に含む、請求項１に記載の方法。
【請求項７】
超音波溶接工具である前記超音波工具を前記本体の局所領域に接触させることと、
前記超音波溶接工具によって接触された前記局所領域の前記押出ポリマーフィラメントを溶接して前記局所領域の前記押出ポリマーフィラメントを結合し、前記第１の形状の前記３次元構造体を前記第１の形状とは異なる第２の形状に形成することと、
を更に含む、請求項１に記載の方法。
【請求項８】
超音波溶接工具である前記超音波工具で前記本体の外面の局所領域において前記本体を貫通し、前記超音波溶接工具で前記本体の内側の場所において前記押出ポリマーフィラメントを圧縮することと、
前記超音波溶接工具によって圧縮された前記押出ポリマーフィラメントを溶接して前記本体の内側の前記場所において前記押出ポリマーフィラメントを結合し、前記本体の内側の前記場所に取付け固定部を形成することと、
を更に含む、請求項１に記載の方法。
【請求項９】
前記押出ポリマーフィラメントは、直鎖状低密度ポリエチレン又は高密度ポリエチレンから形成される、請求項１に記載の方法。
【請求項１０】
直鎖状低密度ポリエチレン又は高密度ポリエチレンから形成されるフィルムを前記本体に組み付けることと、
前記フィルム及び前記押出ポリマーフィラメントの少なくとも一部分を加熱し、前記フィルムを前記押出ポリマーフィラメントに溶接して前記本体上に表層を形成することと、
を更に含む、請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
これは、３次元メッシュ構造体及び組立方法に関する。
続きを表示（約 2,800 文字）【発明の概要】
【０００２】
本発明の目的の１つは、３次元メッシュ構造体及びその組立方法を提供することである。
【０００３】
本発明の一態様によれば、無作為に接続されて第１の形状の３次元構造体を形成する複数の押出ポリマーフィラメントを含む本体を提供することと、押出ポリマーフィラメントの部分を超音波工具で加熱することと、押出ポリマーフィラメントの部分のうちの少なくともいくつかを超音波工具で溶接して押出ポリマーフィラメントの部分を第２の形状に形成することとを含む、方法が提供される。
【０００４】
本発明の別の態様によれば、無作為に接続されて第１の３次元構造体を形成する複数の押出ポリマーフィラメントを含み、第１の３次元構造体が押出ポリマーフィラメントによって形成された第１の形状を含む、本体を備える装置であって、本体は、押出ポリマーフィラメントの一部分を修正する超音波工具を用いて本体の領域を加熱し、第１の形状とは異なる第２の形状を含む第２の３次元構造体を形成することによって形成される、装置が提供される。
【図面の簡単な説明】
【０００５】

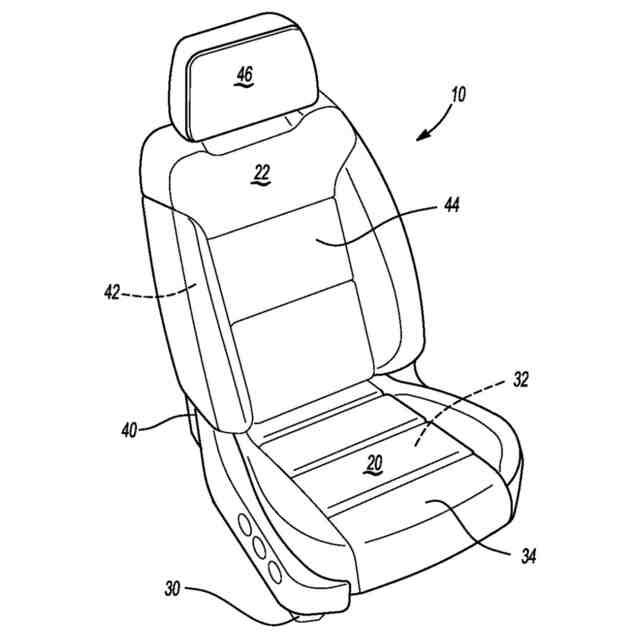

３次元フィラメントメッシュ構造体を部分的に備える座席アセンブリの一例の斜視図である。
フィラメントメッシュ構造体を作製する製造システムの一例の概略図である。
無作為にループ状にされて結合されたフィラメントから形成された３次元メッシュ構造体の概略図であり、３次元メッシュ構造体の外面にフィルムが当てられる。
図３の円で囲まれた部分からの３次元メッシュ構造体の断面図であり、無作為にループ状にされて結合されたフィラメントにポリマーフィルム表層が結合された状態を示す図である。
超音波工具及び組み立てられた２つの３次元メッシュ構造体の概略正面図であり、超音波工具が各３次元メッシュ構造体の接合面を加熱してそれらを溶接する状態を示す図である。

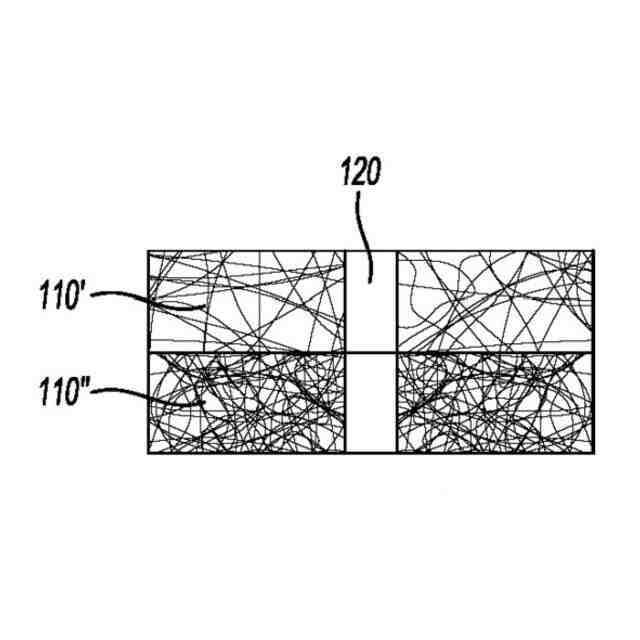

３次元メッシュ構造体の概略斜視図であり、超音波工具が３次元メッシュ構造体に溝を形成している状態を示す図である。
超音波工具が３次元メッシュ構造体に溝を形成している状態を示す概略断面図である。
３次元メッシュ構造体に４つの異なるタイプの溝を形成する、工具の４つの代替的な実施形態の概略断面図である。
３次元メッシュ構造体に４つの異なるタイプの溝を形成する、工具の４つの代替的な実施形態の概略断面図である。
３次元メッシュ構造体に４つの異なるタイプの溝を形成する、工具の４つの代替的な実施形態の概略断面図である。
３次元メッシュ構造体に４つの異なるタイプの溝を形成する、工具の４つの代替的な実施形態の概略断面図である。
外周を成形し、表面特徴部の浅い深さを向上させる超音波成形工具の概略斜視図である。
３次元メッシュ構造体の概略斜視図であり、その初期形状を実線で示し、図９に示されている超音波成形工具によって形成された形状を破線で示す図である。
外周を成形し、表面特徴部の浅い深さを向上させる超音波成形工具の代替的な実施形態の概略斜視図である。
超音波成形工具が２つの３次元メッシュ構造体の上方に配置された状態を示す概略斜視図である。
超音波成形工具が２つの３次元メッシュ構造体のうちの一方を貫通してその中に開口部を形成している状態を示す概略斜視図である。
２つの３次元メッシュ構造体のうちの一方を貫通してその中に開口部を形成した後に超音波成形工具が取り外された状態を示す概略斜視図である。
【発明を実施するための形態】
【０００６】
次に、実施形態を詳細に参照する。その例が添付図面に示されている。以下の詳細な説明において、様々な記載の実施形態の十分な理解を提供するために、数多くの特定の詳細を述べる。しかしながら、当業者には、様々な記載の実施形態をこれらの特定の詳細なしで実施されることが明白であろう。他の事例において、既知の方法、手順、構成要素、回路、及びネットワークについては、実施形態の態様を不必要に不明瞭にしないように詳細には説明していない。
【０００７】
開示される実施形態は例示にすぎず、様々な代替形態が可能であることを理解されたい。図面は、必ずしも正確な縮尺比で描かれているとは限らず、いくつかの特徴は、特定の構成要素の詳細を示すために誇張又は最小化される場合がある。したがって、本明細書に開示される特定の構造的及び機能的な詳細は、限定するものと解釈されるべきではなく、単に、本開示に係る実施形態を様々に採用するために当業者に教示するための代表的な基礎として解釈されるべきである。
【０００８】
「１つ以上の」は、機能が１つの要素によって行われること、機能が例えば分散方式で２つ以上の要素によって行われること、複数の機能が１つの要素によって行われること、複数の機能が複数の要素によって行われること、又は上記の任意の組合せを含む。
【０００９】
また、第１の、第２の、等の用語が、いくつかの事例において、様々な要素を説明するために本明細書において使用されるが、これらの要素はこれらの用語によって制限されるべきでないことが理解されるであろう。これらの用語は、或る要素を別の要素から区別するために使用されるにすぎない。例えば、様々な記載の実施形態の範囲から逸脱することなく、第１の接点を第２の接点と称してもよく、同様に、第２の接点を第１の接点と称してもよい。第１の接点及び第２の接点は、どちらも接点であるが、同じ接点ではない。
【００１０】
本明細書の様々な記載の実施形態の説明において使用される用語は、特定の実施形態を記載する目的でしかなく、限定することを意図したものではない。様々な記載の実施形態の説明及び添付の特許請求の範囲において使用される場合、文脈上明らかに別段の指定がなされていない限り、単数形（“a”, “an” and “the”）は、複数形も含むことを意図したものである。また、「及び／又は」という用語は、本明細書において使用される場合、関連する列挙された項目のうちの１つ以上のありとあらゆる可能な組合せを指し、これを包含するために使用されることを理解されるであろう。さらに、「～を備える」又は「～を含む」という用語は、本明細書において使用される場合、明記された特徴、完全体、ステップ、動作、要素及び／又は構成要素の存在を指定するが、１つ以上の他の特徴、完全体、ステップ、動作、要素、構成要素、及び／又はそれらの群の存在又は追加を除外するものではないことを理解されるであろう。
（【００１１】以降は省略されています）
