公開番号2025115893
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010599
出願日2024-01-26
発明の名称骨盤底筋運動測定装置
出願人株式会社ジョコネ,国立大学法人北海道大学,個人
代理人弁理士法人白坂
主分類A61B 5/11 20060101AFI20250731BHJP(医学または獣医学;衛生学)
要約【課題】使用しやすく、安価であり、骨盤底筋の動きの精度良い検出が可能な骨盤底筋運動測定装置を提供する。
【解決手段】女性の骨盤底筋の動きを検知するための骨盤底筋運動測定装置であって、柔軟性を有するシートと、シートに配置された複数の圧力センサとから構成され、被験者の骨盤底筋が位置する身体の表面に接するように設置される圧力センサシートと、複数の圧力センサによって検出された圧力データをもとに、被験者の骨盤底筋の動きを導出する解析装置と、から構成され、解析装置は、計算部を備え、計算部は、被験者の骨盤底筋と、左右の座骨と、恥骨と、尾骨からの圧力変化をもとに骨盤底筋の動きを検出する。
【選択図】図2
特許請求の範囲【請求項１】
女性の骨盤底筋の動きを検知するための骨盤底筋運動測定装置であって、
柔軟性を有するシートと、前記シートに配置された複数の圧力センサとから構成され、被験者の骨盤底筋が位置する身体の表面に接するように設置される圧力センサシートと、
前記複数の圧力センサによって検出された圧力データをもとに、前記被験者の骨盤底筋の動きを導出する解析装置と、
から構成され、
前記解析装置は、計算部を備え、
前記計算部は、前記被験者の骨盤底筋と、左右の座骨と、恥骨と、尾骨からの圧力変化をもとに骨盤底筋の動きを検出することを特徴とする骨盤底筋運動測定装置。
続きを表示（約 1,500 文字）【請求項２】
前記複数の圧力センサは、１または複数の第１圧力センサと、１または複数の第２圧力センサと、１または複数の第３圧力センサと、１または複数の第４圧力センサと、１または複数の第５圧力センサとから構成され、
前記圧力センサシートを前記被験者の骨盤底筋が位置する身体の表面に接するように設置した際に、前記１または複数の第１複数のセンサは、前記被験者の骨盤底筋から圧力を受ける位置に配置され、前記１または複数の第２圧力センサは、左の座骨から圧力を受ける位置に配置され、前記１または複数の第３圧力センサは、右の座骨から圧力を受ける位置に配置され、前記１または複数の第４複数の圧力センサは、恥骨から圧力を受ける位置に配置され、前記１または複数の第５圧力センサは、尾骨から圧力を受ける位置に配置されることを特徴とする請求項１に記載の骨盤底筋運動測定装置。
【請求項３】
前記圧力センサシートは、
前記複数の圧力センサの位置に配置された複数の導電性素材を含む、センサシートと、
複数の貫通孔を有する絶縁部材と、
複数の導線を有する導電性シートと、
前記複数の導電性素材と前記複数の導線の間の電気抵抗を検出する検出装置と
から構成され、前記検出装置は、
前記複数の導電性素材と前記複数の導線に電流を供給する電流源と、
前記複数の導電性素材のうち、前記電流源に接続される伝導性素材を選択する第１選択装置と、
前記複数の導線のうち、前記電流源に接続される導線を選択する第２選択装置と、
前記第１選択装置、および前記第２選択装置を制御し、電気抵抗を検出する制御部と
から構成され、前記絶縁部材は、前記センサシートと前記導電性シートとの間に配置されることを特徴とする請求項１に記載の骨盤底筋運動測定装置。
【請求項４】
前記解析装置は、予め導出された、前記被験者が自らの骨盤底筋を動かした際の骨盤底筋の動きと、前記複数の圧力センサによって検知される圧力値の変化量との相関関係に基づき骨盤底筋の動きを検出することを特徴とする請求項１に記載の骨盤底筋運動測定装置。
【請求項５】
前記解析装置は、さらに、前記被験者の身長、体重、骨盤の大きさ、筋肉量のうちの少なくとも一つを考慮して骨盤底筋の動きを検出することを特徴とする請求項４に記載の骨盤底筋運動測定装置。
【請求項６】
前記解析装置は、前記複数の圧力センサの隣接する圧力センサ同士の間の位置における圧力値を補完することによって圧力分布データを生成し、圧力分布データを用いて、圧力筋肉運動対応表に基づき、被験者の骨盤底筋の動きを導出することを特徴とする請求項１に記載の骨盤底筋運動測定装置。
【請求項７】

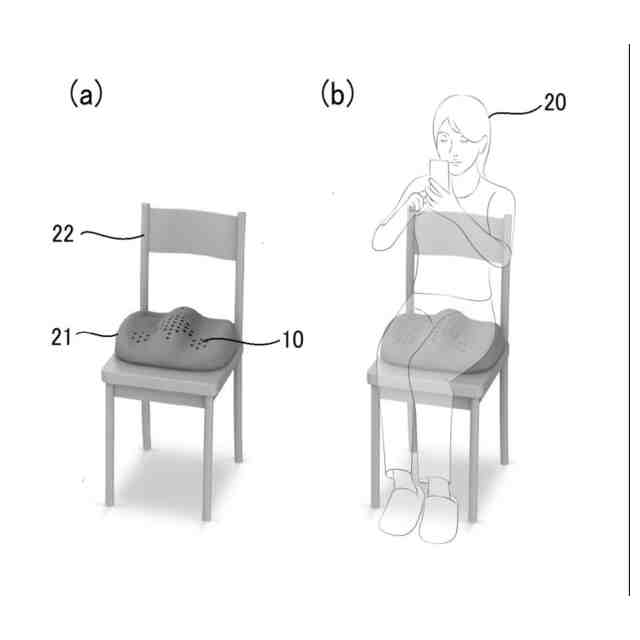

前記圧力センサシートは、クッションの表面上に取り付けられることを特徴とする請求項１に記載の骨盤底筋運動測定装置。
【請求項８】
前記圧力センサシートは、前記被験者の下衣に取り付けられることを特徴とする請求項１に記載の骨盤底筋運動測定装置。
【請求項９】
前記圧力センサシートは、取り外し可能なように前記被験者の下衣に取り付けられることを特徴とする請求項８に記載の骨盤底筋運動測定装置。
【請求項１０】
前記解析装置は、前記被験者の骨盤底筋の動きと、骨盤底筋をトレーニングするための好ましい骨盤底筋の動きのパターンとの比較を行い、骨盤底筋のトレーニングが的確に行われているかどうかを判定する判定部をさらに備えることを特徴とする請求項１に記載の骨盤底筋運動測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、骨盤底筋運動測定装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
尿失禁は、２０代以上の女性の３割～５割が経験していると報告されており、女性のＱОＬに大きな影響を与えている。骨盤底筋を鍛えることが尿失禁の改善に有効であるが、尿失禁を経験している女性でも効果的にトレーニングを行うのは容易ではない。その理由の一つとして、骨盤底筋の動きは自覚しにくく、自分でトレーニングを行うことが困難なことが挙げられる。これに対し、骨盤底筋の動きを可視化するための装置が開示されている（例えば、特許文献１乃至３参照）。
【０００３】
特許文献１には、加速度センサを有し、膣内に挿入可能なデバイスによって骨盤底筋の動きを検出し、ケーゲル体操（骨盤底筋を強化する体操）を最適化するシステムが開示されている。特許文献２には、肛門に挿入可能であり、内圧を測定する測定部によって、骨盤底筋の動きを可視化する装置が開示されている。特許文献３には、外部の圧力によって形状が可変される軟性材料からなり、内部が流動性のある液体で充填されているチューブを骨盤底筋の下に設置し、チューブに印加された圧力を測定することにより、骨盤底筋の動きを把握する装置が開示されている。
【０００４】
一方、被験者の衣服、被験者が着座する着座具の座面や背もたれ、就寝時の被験者の身体と寝具の間等に、複数の圧力センサを配置し、圧力センサによって検出された圧力のデータに基づき、被験者の姿勢、筋肉の状態等を検知するための装置が開示されている（例えば、特許文献４乃至６参照）。
【０００５】
特許文献４には、被験者の衣服に複数の圧力センサを配置し、圧力検出データと筋肉の状態との相関関係から、被験者の姿勢等を検知する装置が開示されている。特許文献５には、被験者が着座する着座具の座面や背もたれに複数の圧力センサを配置し、検出した圧力データから被験者の姿勢を検出する装置が開示されている。特許文献６には、シート形状であって加速度センサと圧力センサを備え、被験者と寝具の間に設置することによって就寝時の被験者の姿勢や耐圧を検知する装置が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特許第６７５８０１３号公報
特許第３４７２５５１号公報
特許第６０２２７１０号公報
特許第６３８４７８９号公報
特開２０２３－１４１２６号公報
特許第６３５５１８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１、および２に開示されている、測定器を膣内や肛門に挿入する形式の骨盤底筋の動きを可視化するための装置は、測定器を体内に挿入するという点において心理的なハードルが高く、また価格が高いため、継続的な使用が困難である。特許文献３に開示されている、測定器を体表面に接触させる形式の装置は、骨盤底筋の動きの検出精度が低く、検出結果に基づいて被験者にあったトレーニングを提供することが難しい。
【０００８】
特許文献４乃至６に開示されている装置は、いずれも、身体の特定の筋肉の運動を検出するための圧力センサの配置を開示しておらず、骨盤底筋の動きを検知できない。
【０００９】
上記問題点を鑑み、本発明は、使用しやすく、安価であり、骨盤底筋の動きの精度良い検出が可能な骨盤底筋運動測定装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の第１の態様は、女性の骨盤底筋の動きを検知するための骨盤底筋運動測定装置であって、柔軟性を有するシートと、シートに配置された複数の圧力センサとから構成され、被験者の骨盤底筋が位置する身体の表面に接するように設置される圧力センサシートと、複数の圧力センサによって検出された圧力データをもとに、被験者の骨盤底筋の動きを導出する解析装置と、から構成され、解析装置は、計算部を備え、計算部は、被験者の骨盤底筋と、左右の座骨と、恥骨と、尾骨からの圧力変化をもとに骨盤底筋の動きを検出することを要旨とする。
（【００１１】以降は省略されています）
