公開番号2025117469
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012330
出願日2024-01-30
発明の名称回転部材
出願人ニッタ株式会社,本田技研工業株式会社
代理人弁理士法人ドライト国際特許事務所
主分類B29C 70/10 20060101AFI20250804BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】軽量でありながら、より高い引張強度を有する回転部材の提供。
【解決手段】高速で回転する回転部材2は、複合繊維束10の複合炭素繊維を強化繊維とする炭素繊維強化成形体である。複合炭素繊維は、それを構成する炭素繊維の表面に複数のカーボンナノチューブで構成された構造体が形成されている。カーボンナノチューブは、曲がった形状のものである。カーボンナノチューブは、曲面である炭素繊維の表面に対して様々な姿勢で付着して構造体が形成されている。回転部材2は、その軸方向に対して40°以上80°以下の範囲内の傾斜角度で複合炭素繊維が配向されたヘリカル層6と、略直交する方向で複合炭素繊維が配向されたフープ層7とを備えている。
【選択図】図2
特許請求の範囲【請求項１】
マトリックス樹脂に炭素繊維を包埋した炭素繊維強化成形体であり、電動機または発電機の回転体と一体に回転する回転部材において、
前記回転部材の軸方向に対して４０°以上８０°以下の範囲内の傾斜角度で複合炭素繊維が配向されたヘリカル層と、
前記回転部材の軸方向に対して略直交する方向で前記複合炭素繊維が配向されたフープ層と
を備え、
前記複合炭素繊維は、
前記炭素繊維の表面に設けられ、屈曲部を有する曲がった形状の複数のカーボンナノチューブで構成され前記カーボンナノチューブ同士が直接接触した接触部を有するネットワーク構造を形成する構造体と、
直接接触した前記カーボンナノチューブ同士を架橋するサイジング剤と
を有することを特徴とする回転部材。
続きを表示（約 160 文字）【請求項２】
前記ヘリカル層の厚みをＤ１、前記フープ層の厚みをＤ２としたときに、値Ｄ２／Ｄ１が５以上２０以下の範囲内であることを特徴とする請求項１に記載の回転部材。
【請求項３】
前記炭素繊維の繊維体積含有率が６５％以上７５％未満であることを特徴とする請求項１または２に記載の回転部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転部材に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
高速で回転する回転部材として、例えば表面磁石型電動機やこれと同様な構造を有する発電機（以下、これらを表面磁石型電動機等と称する）のロータに外嵌されるものが知られている（例えば、特許文献１を参照）。表面磁石型電動機等のロータには、その外周面に複数の永久磁石が組み込まれており、それらの永久磁石が遠心力によってロータから剥がれて飛散することを防止するため、回転部材の中空な内部にロータが圧嵌されている。回転部材には、その径方向外側に向かう永久磁石からの力が作用するため、回転部材の周方向に高い引張強度が要求されている。また、回転部材自体の質量にも遠心力が作用する。このため、回転部材として、炭素繊維を強化繊維とした炭素繊維強化プラスチック製のものも知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－３１９５８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような表面磁石型電動機等では、その回転部材について、少なくとも回転部材の厚み分だけ磁気的なエアギャップが増加し、その分だけ磁束密度が低くなって効率が低下する。このため、表面磁石型電動機等の回転部材は、軽量であることはもちろんとして、薄型でかつ十分な強度を有するものが求められている。このような回転部材として、炭素繊維強化プラスチックで作製されたものを用いることは有用であるが、より厚みが小さくより高い引張強度の回転部材が望まれている。
【０００５】
本発明は、軽量でありながら、より高い引張強度を有する回転部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の回転部材は、マトリックス樹脂に炭素繊維を包埋した炭素繊維強化成形体であり、電動機または発電機の回転体と一体に回転する回転部材において、回転部材の軸方向に対して４０°以上８０°以下の範囲内の傾斜角度で複合炭素繊維が配向されたヘリカル層と、回転部材の軸方向に対して略直交する方向で複合炭素繊維が配向されたフープ層とを備え、複合炭素繊維は、炭素繊維の表面に設けられ、屈曲部を有する曲がった形状の複数のカーボンナノチューブで構成されカーボンナノチューブ同士が直接接触した接触部を有するネットワーク構造を形成する構造体と、直接接触したカーボンナノチューブ同士を架橋するサイジング剤とを有するものである。
【発明の効果】
【０００７】
本発明によれば、表面にカーボンナノチューブによる構造体が形成された炭素繊維をマトリックス樹脂が包埋し、回転部材の軸方向に対して複合炭素繊維が所定の傾斜角度で配向されたヘリカル層とフープ層とを備える構造であるため、軽量でありながら引張強度がより高くなった回転部材を提供できる。
【図面の簡単な説明】
【０００８】
実施形態に係る表面磁石型電動機の要部構成を示す説明図である。
回転部材中のヘリカル層とフープ層を模式的に示す部分断面図である。
ヘリカル層中の複合繊維束の配向を模式的に示す部分断面図である。
フープ層中の複合繊維束の配向を模式的に示す部分断面図である。
複合繊維束の構成を示す説明図である。
ＣＮＴへのサイジング剤の付着状態を示す説明図である。
ＣＮＴ同士が接触している接触部におけるサイジング剤の付着状態を示す説明図である。
ＣＮＴへのサイジング剤の別の付着状態を示す説明図である。
ＣＮＴ同士が接触している接触部におけるサイジング剤の別の付着状態を示す説明図である。
回転部材を作製する手順の概略を示す説明図である。
炭素繊維にＣＮＴを付着する付着装置の構成を示す説明図である。
フィラメントワインダの例を示す斜視図である。
樹脂付与装置の例を示す説明図である。
マトリックス樹脂を硬化させる際に加熱温度を段階的に変化させる例を示すグラフである。
炭素繊維同士が架橋した状態を示す説明図である。
回転部材における複合繊維の状態を示す回転部材の断面のＳＥＭ写真である。
炭素繊維の原糸を用いた回転部材における炭素繊維の状態を示す回転部材の断面のＳＥＭ写真である。
実施例に用いた材料ＣＮＴの曲がった状態を示すＳＥＭ写真である。
実施例１、比較例１におけるＮＯＬリング試験の結果を示すグラフである。
実施例１、比較例１におけるＮＯＬリング試験の結果のうち繊維体積含有率６０％以上の領域を拡大して示すグラフである。
【発明を実施するための形態】
【０００９】
図１に実施形態に係る回転部材２を示す。回転部材２は、表面磁石型電動機３の飛散防止部材として複数設けられている。回転部材２は、幅が小さい（回転部材２の軸心２ａの方向に短い）リング形状（円筒形状）である。複数の回転部材２は、回転体であるロータ４の軸心（回転中心軸）方向に並ぶように、ロータ４に外嵌されている。各回転部材２は、その中空な内部にロータ４が圧入により嵌め込まれて固定されるスリーブであって、ロータ４と一体に回転する。したがって、回転部材２は、その周方向に回転する。ロータ４の外周面には、複数の永久磁石５がロータ４の周方向に沿って所定の間隔をあけて埋め込まれている。回転部材２は、ロータ４の高速回転時に、永久磁石５がそれに作用する遠心力でロータ４の径方向外側に剥がれて飛散しないように、遠心力に抗して永久磁石５を抑える。
【００１０】

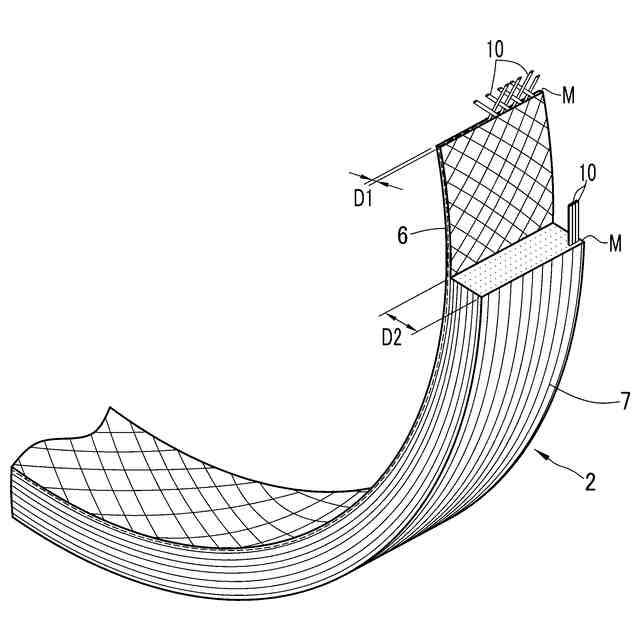

図２に模式的に示すように、回転部材２は、複合繊維束１０と、この複合繊維束１０を構成する複合繊維１１（図５参照）の炭素繊維１２（図５参照）を包埋するマトリックス樹脂Ｍとから構成される炭素繊維強化成形体（炭素繊維強化プラスチック）である。複合繊維束１０は、回転部材２の周方向に巻かれている。回転部材２の周方向に巻かれているとは、複合繊維束１０が回転部材２の周方向に沿った成分を持っていることである。回転部材２は、ヘリカル層６と、このヘリカル層６の外周に形成されたフープ層７とから構成されている。なお、図２では、図示の便宜上、複合繊維束１０の１つ１つを誇張しかつ区別できるように描いてある。
（【００１１】以降は省略されています）
