公開番号2025119658
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014557
出願日2024-02-02
発明の名称射出装置及び成形機
出願人芝浦機械株式会社
代理人個人
主分類B22D 17/32 20060101AFI20250807BHJP(鋳造;粉末冶金)
要約【課題】ランアラウンド回路に付与される圧力を低減できる射出装置を提供する。
【解決手段】射出装置9において、射出シリンダ部材29の内部は、射出ピストン31によってロッド33が位置する側のロッド側室29rと、その反対側のヘッド側室29hとに区画されている。射出アキュムレータ53Aは、ヘッド側室29hに作動液を供給する。第1チェック弁55は、射出アキュムレータ53Aの側からヘッド側室29hの側への流れを許容し、その反対方向の流れを禁止する。ランアラウンド回路57は、射出ピストン31がロッド側室29rの側へ移動するときに、ロッド側室29rからヘッド側室29hへ作動液を流れさせる流路59を有している。流路59は、ロッド側室29rに接続されている第1端59aと、射出アキュムレータ53Aと第1チェック弁55との間に接続されている第2端59bと、を有している。
【選択図】図2
特許請求の範囲【請求項１】
型内へ成形材料を押し出すプランジャに連結されるロッドと、前記ロッドに固定されている射出ピストンと、前記射出ピストンを収容している射出シリンダ部材と、有しており、前記射出シリンダ部材の内部が、前記射出ピストンによって前記ロッドが位置する側のロッド側室と、その反対側のヘッド側室とに区画されている射出シリンダと、
前記ヘッド側室に作動液を供給する供給源と、
前記供給源の側から前記ヘッド側室の側への流れを許容し、その反対方向の流れを禁止する第１チェック弁と、
前記射出ピストンが前記ロッド側室の側へ移動するときに、前記ロッド側室から前記ヘッド側室へ作動液を流れさせる流路を含むランアラウンド回路と、
を有しており、
前記流路は、
前記ロッド側室に接続されている第１端と、
前記供給源と前記第１チェック弁との間に接続されている第２端と、を有している
射出装置。
続きを表示（約 1,200 文字）【請求項２】
前記供給源が射出アキュムレータである
請求項１に記載の射出装置。
【請求項３】

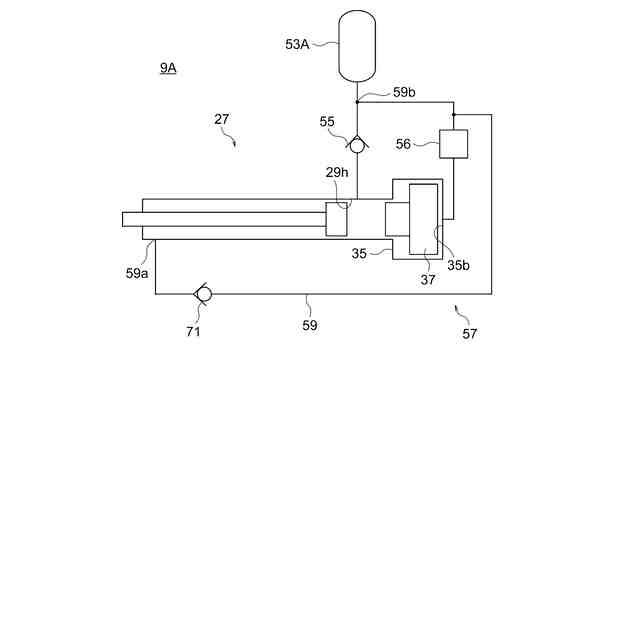

前記ヘッド側室の圧力を前記射出アキュムレータの圧力よりも高くする増圧機構を更に有している
請求項２に記載の射出装置。
【請求項４】
前記増圧機構は、
増圧シリンダ部材と、
前記増圧シリンダ部材の内部を摺動する増圧ピストンと、を有しており、
前記増圧シリンダ部材は、
前記ヘッド側室に通じる小径シリンダ部と、
前記小径シリンダ部に対して固定されており、前記小径シリンダ部の内径よりも大きい内径を有する大径シリンダ部と、を有しており、
前記増圧ピストンは、
前記小径シリンダ部を摺動する小径ピストン部と、
前記小径ピストン部に対して固定されており、前記大径シリンダ部を摺動する大径ピストン部と、を有している
請求項３に記載の射出装置。
【請求項５】
前記増圧機構は、前記大径シリンダ部の、前記増圧ピストンに対して前記小径シリンダ部とは反対側に位置するシリンダ室へ液圧を付与する増圧アキュムレータを有している
請求項４に記載の射出装置。
【請求項６】

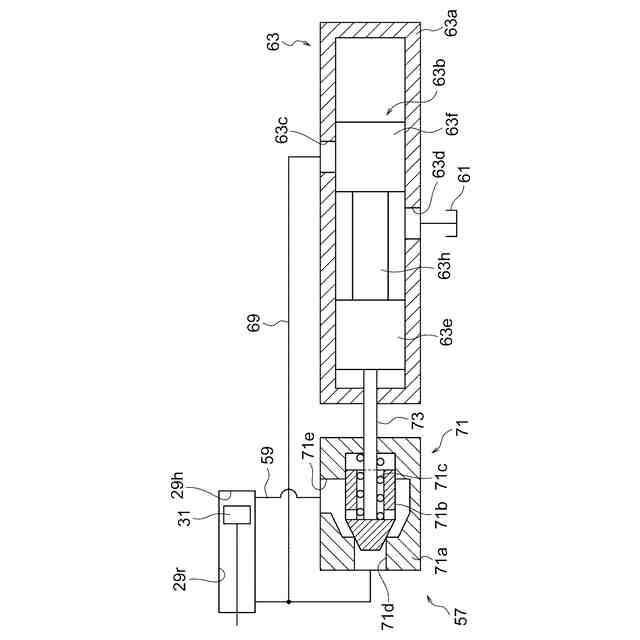

前記ランアラウンド回路の前記流路において、前記第１端の側から前記第２端の側への流れを許容するとともに、その反対方向の流れを禁止する第２チェック弁と、
前記ロッド側室とタンクとの間に介在している流量制御弁と、
を有しており、
前記流量制御弁は、当該流量制御弁が閉じられているときは前記第２チェック弁が開かれる動作を禁止し、当該流量制御弁が開かれているときは前記第２チェック弁の閉じる動作及び開く動作の双方を許容するように前記第２チェック弁と連結されている
請求項１に記載の射出装置。
【請求項７】
前記ランアラウンド回路の前記流路において、前記第１端の側から前記第２端の側への流れを許容するとともに、その反対方向の流れを禁止する第２チェック弁を有しており、
前記流路のうち、前記第２チェック弁よりも前記第２端の側の少なくとも一部が、パイプ及びホースの少なくとも一方によって構成されている
請求項１に記載の射出装置。
【請求項８】
ポンプから前記射出アキュムレータへ作動液を流れさせるポンプラインを更に有しており、
前記ランアラウンド回路の前記流路は、前記ポンプラインに共用されていない
請求項２に記載の射出装置。
【請求項９】
前記第２端と前記供給源との間に成形サイクル中に制御されるバルブが介在していない
請求項１に記載の射出装置。
【請求項１０】
請求項１に記載の射出装置と、
前記型を型締めする型締装置と、
を有している成形機。

発明の詳細な説明【技術分野】
【０００１】

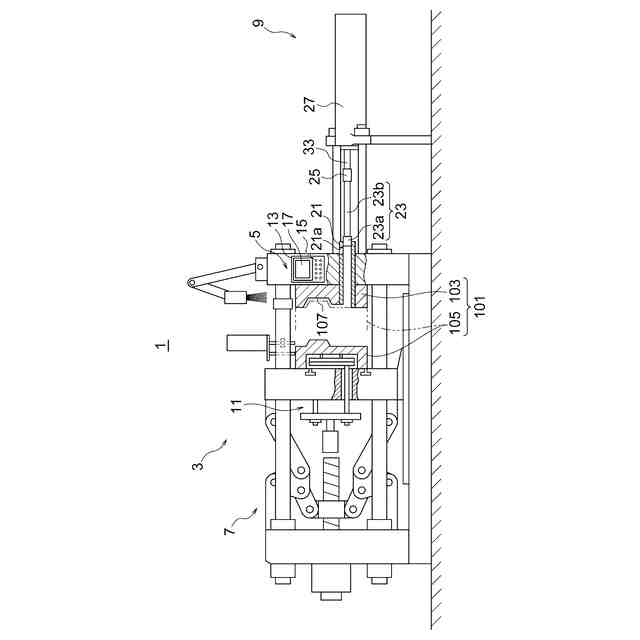

本開示は、型内に成形材料を射出する射出装置、及び当該射出装置を含む成形機に関する。成形機は、例えば、成形材料としての金属を成形するダイカストマシン、及び成形材料としての樹脂を成形する射出成形機である。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
型内へ成形材料を押し出すプランジャを駆動する駆動部として、液圧式のシリンダ（射出シリンダ）を有しているものが知られている（例えば下記特許文献１～７）。射出シリンダは、例えば、射出シリンダ部材と、射出シリンダ部材に収容されている射出ピストンと、射出ピストンに固定されているロッドとを有している。ロッドは、射出シリンダ部材から外部へ延び出て上記プランジャに連結される。射出シリンダ部材の内部は、射出ピストンによって、ロッドが位置する側のロッド側室と、その反対側のヘッド側室とに区画されている。そして、例えば、アキュムレータからヘッド側室に作動液が供給されることによって、射出ピストンがロッド側へ移動し、ひいては、プランジャが駆動される。
【０００３】
上記のように射出ピストンがロッド側へ移動するときに、当該移動に伴ってロッド側室から排出される作動液をヘッド側室へ供給するランアラウンド回路が知られている（例えば下記特許文献１～７）。ランアラウンド回路が設けられることによって、例えば、ロッド側室の作動液がタンクへ排出される態様に比較して、作動液の必要量が低減される。
【０００４】
また、アキュムレータ側からヘッド側室側への流れを許容し、その反対側への流れを禁止するチェック弁（逆止弁とも称される）を有する駆動部が知られている（例えば下記特許文献３、６及び７）。これにより、例えば、ヘッド側室に高い圧力が生じても、ヘッド側室側からアキュムレータ側への逆流は防止される。
【０００５】
特許文献３、６及び７では、ランアラウンド回路と、上記のようなチェック弁との双方が設けられている。ランアラウンド回路の流路は、一端がロッド側室に接続されているとともに、他端が上記チェック弁とヘッド側室との間に接続されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－１７２８９９号公報
特開平１０－２４９５１０号公報
特開２０１２－１６７１８号公報
特開２０２０－１４２２４５号公報
特開２０１０－１６７６０８号公報
特開２０１２－１１３９５号公報
特開２０１２－５１０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ランアラウンド回路に付与される圧力を低減できる射出装置及び成形機が待たれる。
【課題を解決するための手段】
【０００８】

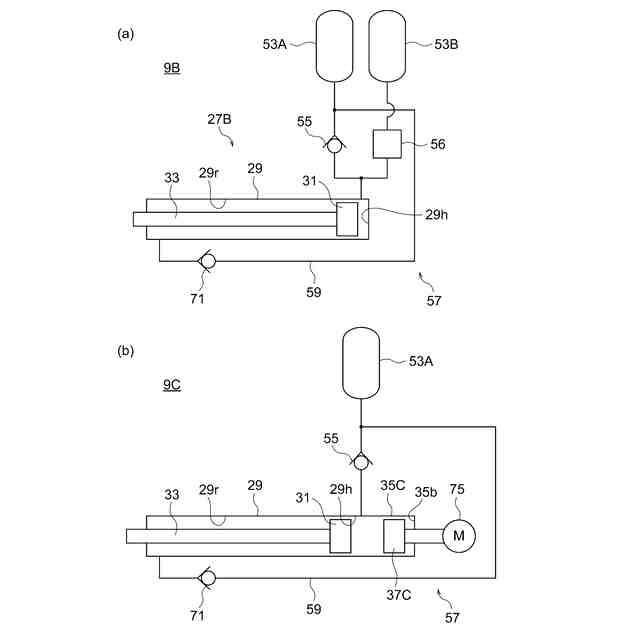

本開示の一態様に係る射出装置は、型内へ成形材料を押し出すプランジャに連結されるロッドと、前記ロッドに固定されている射出ピストンと、前記射出ピストンを収容している射出シリンダ部材と、有しており、前記射出シリンダ部材の内部が、前記射出ピストンによって前記ロッドが位置する側のロッド側室と、その反対側のヘッド側室とに区画されている射出シリンダと、前記ヘッド側室に作動液を供給する供給源と、前記供給源の側から前記ヘッド側室の側への流れを許容し、その反対方向の流れを禁止する第１チェック弁と、前記射出ピストンが前記ロッド側室の側へ移動するときに、前記ロッド側室から前記ヘッド側室へ作動液を流れさせる流路を含むランアラウンド回路と、を有しており、前記流路は、前記ロッド側室に接続されている第１端と、前記供給源と前記第１チェック弁との間に接続されている第２端と、を有している。
【０００９】
本開示の一態様に係る成形機は、上記射出装置と、前記型を型締めする型締装置と、を有している。
【発明の効果】
【００１０】
上記の構成によれば、ランアラウンド回路に付与される圧力を低減できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
