公開番号2025120876
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024016022
出願日2024-02-05
発明の名称ガスアトマイズ装置
出願人山石金属株式会社
代理人個人
主分類B22F 9/08 20060101AFI20250808BHJP(鋳造;粉末冶金)
要約【課題】放出部材の先端の温度低下を抑制できるガスアトマイズ装置を提供すること。
【解決手段】溶融した原料金属を収容するとともに底部に第1開口110を有する容器100と、第1開口110に接続し、金属材料を外部に出す放出口を有する放出部材200と、放出部材200の先端から出てきた原料金属に噴射されるガスのガス流路と、を備え、放出部材200のうち少なくともガスが接触する部分は、熱伝導率が3W/(m・K)以上28W/(m・K)以下の材料を用いて形成されている、ガスアトマイズ装置。
【選択図】図1
特許請求の範囲【請求項１】
溶融した原料金属を収容するとともに底部に第１開口を有する容器と、
前記第１開口に接続し、前記原料金属を外部に出す放出口を有する放出部材と、
前記放出部材の先端から出てきた前記原料金属に噴射されるガスのガス流路と、を備え、
前記放出部材のうち少なくとも前記ガスが接触する部分は、熱伝導率が３Ｗ／（ｍ・Ｋ）以上２８Ｗ／（ｍ・Ｋ）以下の材料を用いて形成されている、ガスアトマイズ装置。
続きを表示（約 290 文字）【請求項２】
前記材料の比熱は、０．４７ｋＪ／（ｋｇ・Ｋ）以上０．６８ｋＪ／（ｋｇ・Ｋ）以下である、
請求項１に記載のガスアトマイズ装置。
【請求項３】
前記材料の耐熱衝撃性は、６００（ΔＴ）℃以上６５０（ΔＴ）℃以下である、
請求項１又は２に記載のガスアトマイズ装置。
【請求項４】
前記材料は、ＳｉＮ又はサイアロンの少なくとも一方を含む、
請求項１又は２に記載のガスアトマイズ装置。
【請求項５】
前記放出部材全体が前記材料を用いて形成されている、
請求項１又は２に記載のガスアトマイズ装置。

発明の詳細な説明【背景技術】
【０００１】
本発明は、ガスアトマイズ装置に関する。
続きを表示（約 1,800 文字）【０００２】
金属粉末の製造において、放出部材から溶融した金属を流下させ、流下途中の溶融した金属にガスノズルから不活性ガスを噴射して、溶融した金属を急冷粉状化し金属粉末を製造する、ガスアトマイズ法が知られている。特に、微粉末の製造においては、放出部材とガスノズルが一体構造となり、放出部材先端に負圧状態を発生させることで溶融した金属を吸引する「コンファインド型」のガスアトマイズ法が好適に用いられている。
【０００３】
特許文献１には、溶湯ノズル本体が２０～８０重量％の窒化ケイ素又は二ホウ化ジルコニウムを含み、残部が窒化ホウ素である複合セラミックス焼結体からなるコンファインド型のガスアトマイズ装置が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２-６９５１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述したコンファインド型のガスアトマイズ法においては、噴射された不活性ガスが急激に膨張することにより温度低下することがある。この場合、放出部材の先端が温度低下した不活性ガスにより冷却され、これにより、放出部材の先端で金属が固化して詰まってしまう可能性がある。本発明の目的の一例は、放出部材の先端の冷却を抑制できるガスアトマイズ装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下に示すガスアトマイズ装置が提供される。
［１］
溶融した原料金属を収容するとともに底部に第１開口を有する容器と、
前記第１開口に接続し、前記原料金属を外部に出す放出口を有する放出部材と、
前記放出部材の先端から出てきた前記原料金属に噴射されるガスのガス流路と、を備え、
前記放出部材のうち少なくとも前記ガスが接触する部分は、熱伝導率が３Ｗ／（ｍ・Ｋ）以上２８Ｗ／（ｍ・Ｋ）以下の材料を用いて形成されている、ガスアトマイズ装置。
［２］
前記材料の比熱は、０．４７ｋＪ／（ｋｇ・Ｋ）以上０．６８ｋＪ／（ｋｇ・Ｋ）以下である、
［１］に記載のガスアトマイズ装置。
［３］
前記材料の耐熱衝撃性は、６００（ΔＴ）℃以上６５０（ΔＴ）℃以下である、
［１］又は［２］に記載のガスアトマイズ装置。
［４］
前記材料は、ＳｉＮ又はサイアロンの少なくとも一方を含む、
請求項１又は２に記載のガスアトマイズ装置。
［５］
前記放出部材全体が前記材料を用いて形成されている、
［１］又は［２］に記載のガスアトマイズ装置。
【発明の効果】
【０００７】
本発明によれば、放出部材の先端の冷却を抑制できるガスアトマイズ装置が提供される。
【図面の簡単な説明】
【０００８】
本実施形態に係るガスアトマイズ装置の一例を示す図である。

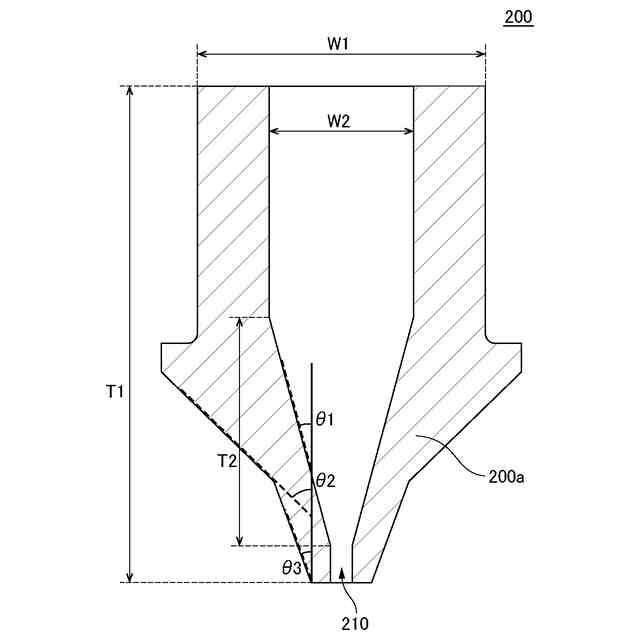

放出部材の形状の一例を示す図である。
接続部材の形状の一例を示す図である。
接続部材と、容器及び放出部材との接触面の断面の拡大図である。
ガス流路部の断面図である。

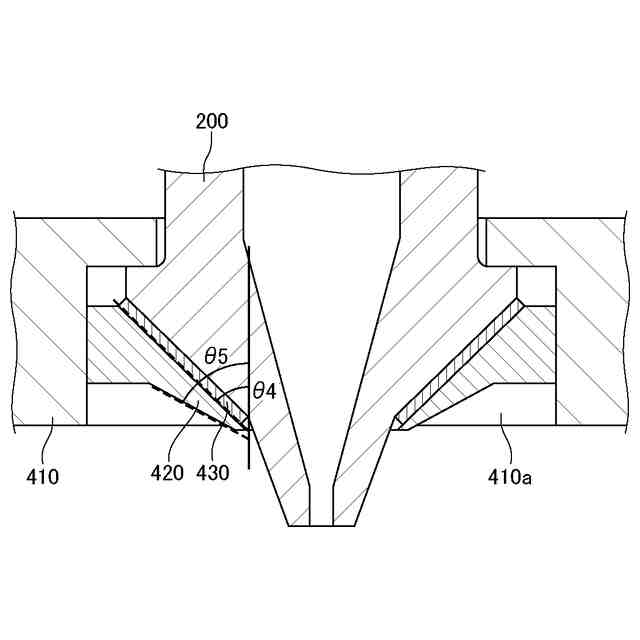

ガス流路部と放出部材との接触部の断面の拡大図である。

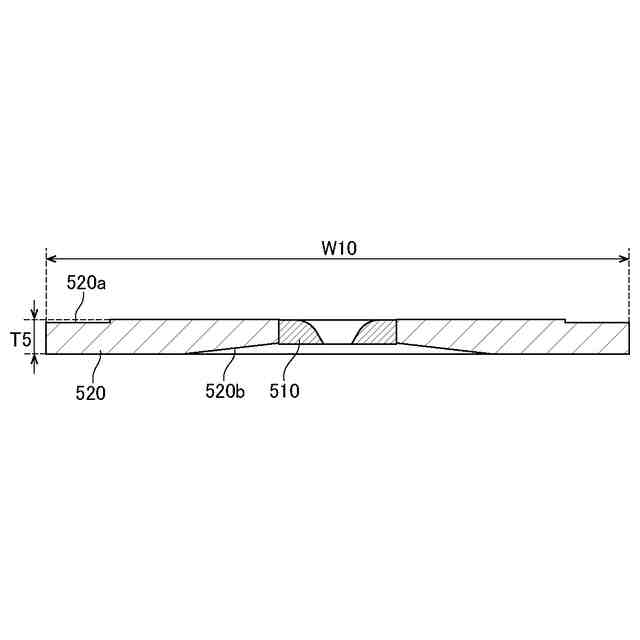

ガス流路調整部全体の断面図である。
固定部の斜視図である。

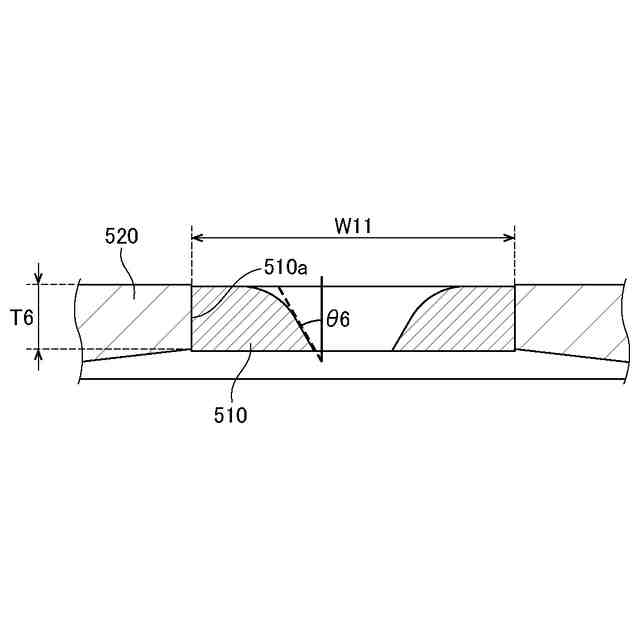

移動部材の拡大図である。
ガス流路の調整の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を用いて説明する。なお、全ての図面において、同様の構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】
図１に本実施形態に係るガスアトマイズ装置１０の一例を示す。図１に示すように、本実施形態に係るガスアトマイズ装置１０は、容器１００、放出部材２００、接続部材３００、ガス流路部４００、及びガス流路調整部５００を有する。そして、放出部材２００の先端部、ガス流路部４００、及びガス流路調整部５００によって、ガス流路が形成される。
（【００１１】以降は省略されています）
