公開番号2025121692
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017315
出願日2024-02-07
発明の名称ワークの芯出し方法及び工作機械
出願人芝浦機械株式会社
代理人個人,個人,個人
主分類B23B 25/06 20060101AFI20250813BHJP(工作機械;他に分類されない金属加工)
要約【課題】とりわけ主軸の中心位置とワークの中心位置とがオフセットする場合においても、熟練技術を用いることなく、高精度な芯出しをすることが可能な、ワークの芯出し方法及び工作機械を提供する。
【解決手段】主軸15の先端に設けられたワーク保持部25によりワークWを把持する。主軸15を回転させながら、ワークWの全周についてワークWの偏心量を測定し、主軸15を回転させながら、ワークWの偏心位置を測定する。ワークWの偏心量及びワークWの偏心位置に基づいて、ワークWの位置決めをする。位置決めされたワークWに対して、衝撃付与部27が衝撃を付与する。

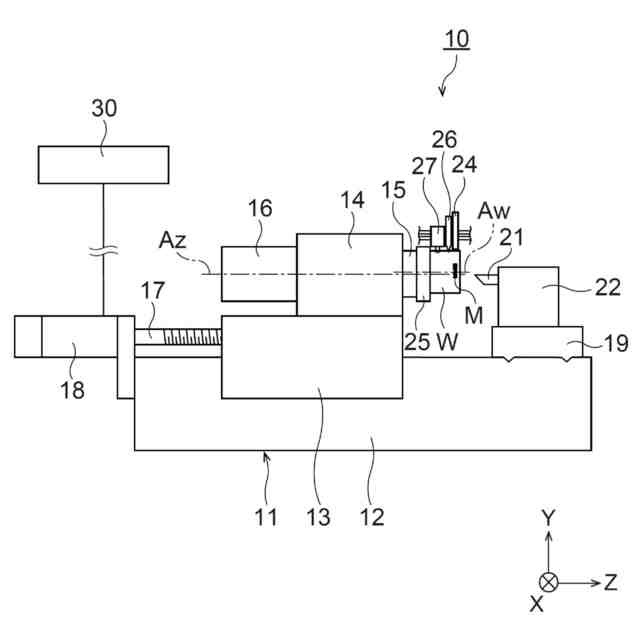

【選択図】図2
特許請求の範囲【請求項１】
ワークの芯出し方法において、
主軸の先端に設けられたワーク保持部によりワークを把持する工程と、
前記主軸を回転させながら、前記ワークの全周について前記ワークの偏心量を測定する工程と、
前記主軸を回転させながら、前記ワークの偏心位置を測定する工程と、
前記ワークの偏心量及び前記ワークの偏心位置に基づいて、前記ワークの位置決めをする工程と、
前記位置決めされた前記ワークに対して、衝撃付与部が衝撃を付与する工程と、を備えた、ワークの芯出し方法。
続きを表示（約 760 文字）【請求項２】
前記衝撃付与部は、前記ワークの最大偏心量に応じた回数だけ前記ワークに衝撃を与える、請求項１に記載のワークの芯出し方法。
【請求項３】
前記衝撃付与部が前記ワークに対して衝撃を付与する工程の後、前記主軸を回転させながら、再度前記ワークの全周についてワークの偏心量を測定する工程が設けられる、請求項１に記載のワークの芯出し方法。
【請求項４】
主軸と、
前記主軸の先端に設けられ、ワークを把持するワーク保持部と、
前記主軸を回転させながら、前記ワークの全周について前記ワークの偏心量を測定する偏心量測定部と、
前記ワークの偏心位置を測定するために、前記ワークに付与されたマークを検知するマーク検知部と、
前記ワークに対して衝撃を付与する衝撃付与部と、
前記主軸の回転と、前記衝撃付与部とを制御する制御部と、を備え、
前記制御部は、前記偏心量測定部によって測定された前記ワークの偏心量、及び、前記マーク検知部によって測定された前記マークの位置に基づいて前記ワークの偏心位置及び前記ワークの偏心量を算出し、
前記制御部は、前記ワークの偏心位置及び前記ワークの偏心量に基づいて、前記ワークの最大偏心位置に対応する回転角に前記衝撃付与部が位置するよう前記主軸を回転位置決めさせ、前記衝撃付与部によって前記ワークに対して衝撃を付与させる、工作機械。
【請求項５】
前記衝撃付与部は、前記ワークの最大偏心量に応じた回数だけ前記ワークに衝撃を与える、請求項４に記載の工作機械。
【請求項６】
前記偏心量測定部、前記マーク検知部及び前記衝撃付与部は、直動部材によって直線移動する、請求項４に記載の工作機械。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワークの芯出し方法及び工作機械に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、ワークが回転しながら旋削加工又は研削加工を行う工作機械が知られている。このような工作機械において、とりわけ高精度な加工を行う場合、スピンドルへワークを取り付けた後、ワークの中心とスピンドルの回転中心とを一致させる芯出し作業が必要である。特に、サブミクロンの幾何学精度を必要とする加工では、１μｍ以下の芯出しが必要となる。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－８２２４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
主な芯出し方法のひとつとして、高精度なワーク保持部を用いる方法がある。しかしながら、このような方法は、ワーク保持部の求心精度や把持部の状態に依存するため、量産時には数ミクロン程度の芯出し精度しか期待できない場合が多い。
【０００５】
他方、ワークを把持した後、ダイヤルゲージ等を用いて、許容値内に入るまで手動で調芯させる方法も存在する。しかしながら、１ミクロン以下の調芯を行う場合、調芯手段である打撃のタイミングや強さについて高い熟練技術を必要とし、作業効率の低下を招きやすい。
【０００６】
より複雑な加工においては、主軸の中心とワークの中心位置とがオフセットする場合がある。この場合、ワークの回転角度が特定の値となった時にプローブの読取値が極大となり、かつプローブの読取値の極大値と極小値との差分を所望の値に近接させるように調整する必要がある。しかしながら、このような工程を手作業により行うことは、とりわけ負担が大きい。
【０００７】
本開示は、とりわけ主軸の中心位置とワークの中心位置とがオフセットする場合においても、熟練技術を用いることなく、高精度な芯出しをすることが可能な、ワークの芯出し方法及び工作機械を提供する。
【課題を解決するための手段】
【０００８】
本開示の実施の形態は、以下の［１］～［６］に関する。
【０００９】
［１］ワークの芯出し方法において、主軸の先端に設けられたワーク保持部によりワークを把持する工程と、前記主軸を回転させながら、前記ワークの全周について前記ワークの偏心量を測定する工程と、前記主軸を回転させながら、前記ワークの偏心位置を測定する工程と、前記ワークの偏心量及び前記ワークの偏心位置に基づいて、前記ワークの位置決めをする工程と、前記位置決めされた前記ワークに対して、衝撃付与部が衝撃を付与する工程と、を備えた、ワークの芯出し方法。
【００１０】
［２］前記衝撃付与部は、前記ワークの最大偏心量に応じた回数だけ前記ワークに衝撃を与える、［１］に記載のワークの芯出し方法。
（【００１１】以降は省略されています）
