公開番号2025133504
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031498
出願日2024-03-01
発明の名称表面処理装置
出願人芝浦機械株式会社
代理人弁理士法人酒井国際特許事務所
主分類C23C 14/00 20060101AFI20250904BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】ターゲットとケースとの間に設けられた絶縁材の表面への着膜による、ターゲットとケースとの導通を防止して、電流リークの発生を抑制することが可能な表面処理装置を提供すること。
【解決手段】マグネトロンスパッタリング装置(表面処理装置)は、成膜する粒子を放出するターゲットと、ターゲットの外周縁に接触する絶縁材と、絶縁材の外周縁を保持して接地電位をなすケース(保持部材)と、ターゲットと対向する位置に設けられて、ターゲットが放出した粒子によって成膜される被処理材と、を備える。そして、絶縁材は、ターゲットの外周縁に接触する第1領域と、ケースと接触する側のうち、被処理材に面する側が、ケースの全周に亘って所定の段差深さで切り欠かれた第2領域と、ケースの内周縁に接触する第3領域とを有する。
【選択図】図5
特許請求の範囲【請求項１】
成膜する粒子を放出するターゲットと、
前記ターゲットの外周縁に接触する絶縁材と、
前記絶縁材の外周縁を保持して接地電位をなす保持部材と、
前記ターゲットと対向する位置に設けられて、前記ターゲットが放出した粒子によって成膜される被処理材と、を備えて、
前記絶縁材は、前記ターゲットの外周縁に接触する第１領域と、前記保持部材と接触する側のうち、前記被処理材に面する側が、前記保持部材の全周に亘って所定の段差深さで切り欠かれた第２領域と、前記保持部材の内周縁に接触する第３領域と、を有する、
表面処理装置。
続きを表示（約 410 文字）【請求項２】
前記段差深さは、前記ターゲットによって前記被処理材に成膜を行った際に、前記第２領域に生成される薄膜の回り込み量よりも深く設定される、
請求項１に記載の表面処理装置。
【請求項３】
成膜する粒子を放出するターゲットと、
前記ターゲットの外周縁に接触する絶縁材と、
前記絶縁材の外周縁を保持して接地電位をなす保持部材と、
前記ターゲットと対向する位置に設けられて、前記ターゲットが放出した粒子によって成膜される被処理材と、を備えて、
前記保持部材の、前記絶縁材と接触する側のうち、前記被処理材に面する側は、前記保持部材の内周縁の全周に亘って所定の段差で切り欠かれる、
表面処理装置。
【請求項４】
前記表面処理装置は、プラズマ処理またはスパッタリング処理を行うものである、
請求項１または請求項２に記載の表面処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂あるいはガラス等の被処理材に成膜を行う表面処理装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
マグネトロンスパッタリング法による成膜装置において，スパッタリングターゲット（以下、単にターゲットと呼ぶ）を備えた電極が用いられる（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１８３７２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
マグネトロンスパッタリングを行う場合、成膜を行うチャンバー内において、高電圧が印加されるターゲットと、接地された状態でターゲットを保持するケースと、の間では絶縁性が保たれる必要がある。そのため、ターゲットとケースとの間に絶縁材を設置することで絶縁を保つ構造が採用される。しかし、成膜プロセス中に、ターゲットから叩き出された粒子（例えば銅など）が絶縁材の表面に堆積して、導電性を持つ薄膜を形成する場合がある（図７参照）。これは、ターゲット表面の同一の場所から放出される粒子は、その放出角度に分布を持つため、放出された粒子の全てが、成膜対象である被処理材へと向かうわけではなく、周辺に散って被処理材以外にも付着するためである。このように、ターゲットとケースとを絶縁するために設けられた絶縁材に、導電性の膜が形成されると、この膜を通じてターゲットからケースに電流が流れてしまう、いわゆる電流リークが発生する。また、このとき電流路の厚さ（膜厚）は非常に薄いため、電流密度が高くなり異常放電の発生要因となる。成膜プロセス中にこのような異常放電が発生すると、形成される膜質も安定しなくなるため、品質のばらつきが発生する。
【０００５】
本発明は上記に鑑みてなされたものであって、ターゲットとケースとの間に設けられた絶縁材の表面への着膜による、ターゲットとケースとの導通を防止して、電流リークの発生を抑制することが可能な表面処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決し、目的を達成するために、本発明に係る表面処理装置は、成膜する粒子を放出するターゲットと、前記ターゲットの外周縁に接触する絶縁材と、前記絶縁材の外周縁を保持して接地電位をなす保持部材と、前記ターゲットと対向する位置に設けられて、前記ターゲットが放出した粒子によって成膜される被処理材と、を備えて、前記絶縁材は、前記ターゲットの外周縁に接触する第１領域と、前記保持部材に接触する側のうち、前記被処理材に面する側が、前記保持部材の全周に亘って所定の段差深さで切り欠かれた第２領域と、前記保持部材の内周縁に接触する第３領域と、を有することを特徴とする。
【発明の効果】
【０００７】
本発明に係る表面処理装置は、ターゲットとケースとの間に設けられた絶縁材の表面への着膜を防止して、電流リークの発生を抑制することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

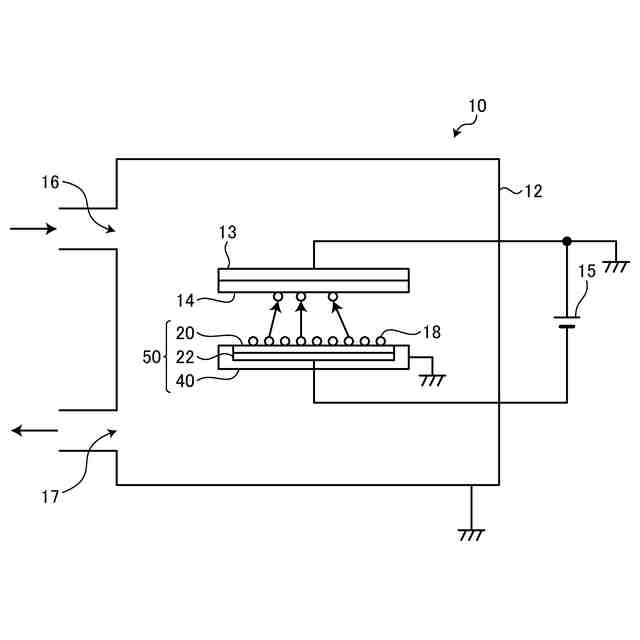

図１は、マグネトロンスパッタリング装置の概略構成の一例を示す図である。

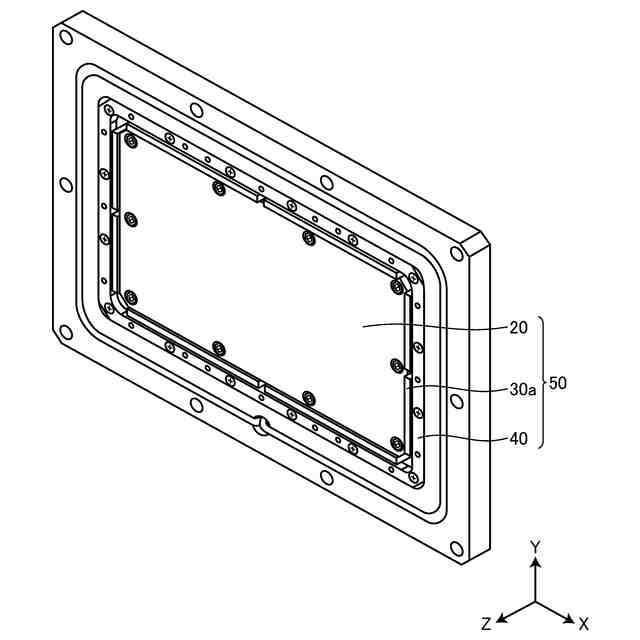

図２は、実施形態のマグネトロンスパッタリング装置で用いられるターゲット電極の一例を示す斜視図である。
図３は、ターゲット電極の構造の一例を示す断面図である。
図４は、ターゲット電極における各部の締結に使用されるボルトの構造を示す図である。

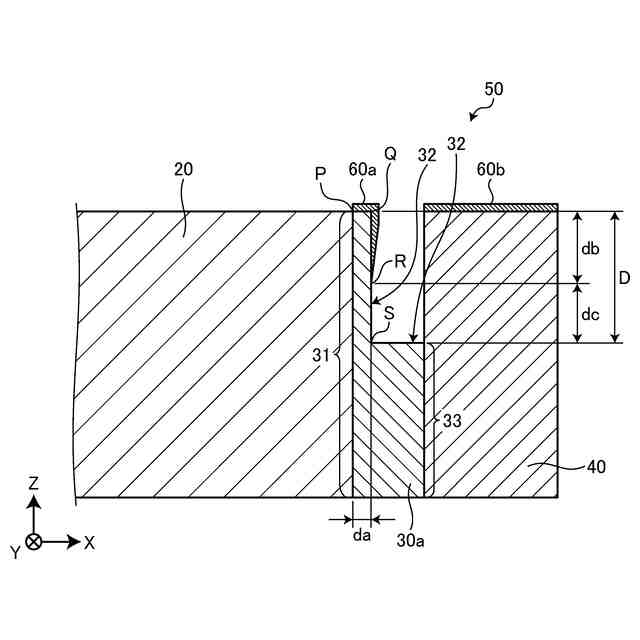

図５は、ターゲット電極が備える絶縁材の形状の一例を示す図である。

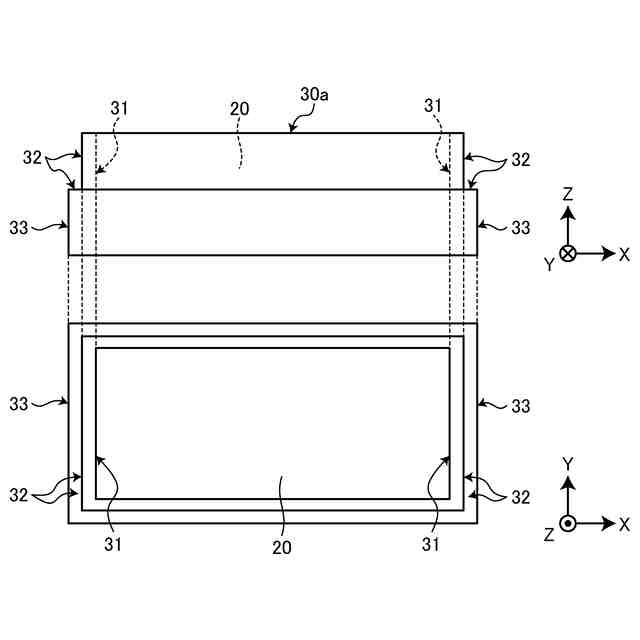

図６は、ターゲットとターゲットを取り囲む絶縁材の全体形状の一例を示す側面図および上面図である。

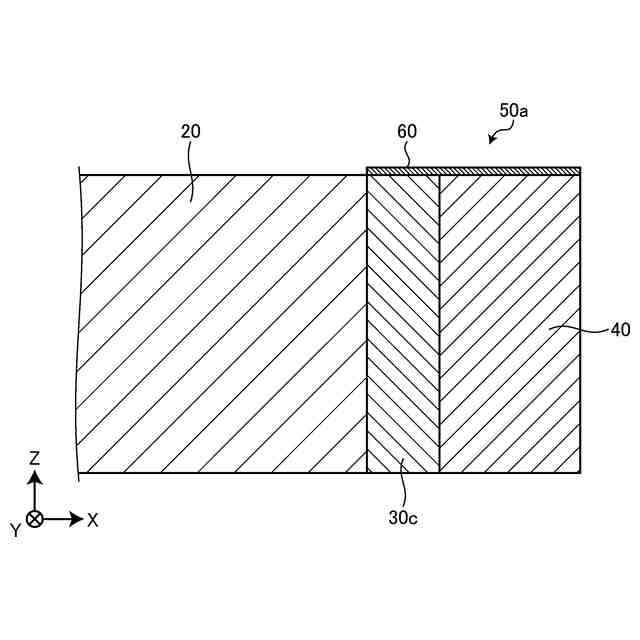

図７は、比較例のターゲット電極が備える絶縁材の形状の一例を示す図である。
図８は、絶縁材の段差深さのシミュレーション結果の一例を示す図である。
図９は、ターゲットの保持構造の変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下に、本開示に係る表面処理装置の実施形態を図面に基づいて詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能、且つ、容易に想到できるもの、或いは実質的に同一のものが含まれる。
【００１０】
（マグネトロンスパッタリング装置の概略構成）
図１を用いて、本開示の実施形態であるマグネトロンスパッタリング装置１０の概略構成を説明する。図１は、マグネトロンスパッタリング装置の概略構成の一例を示す図である。
（【００１１】以降は省略されています）
