特許ウォッチ

公開番号2025120555
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015413
出願日2024-02-05
発明の名称ポリアミド樹脂組成物、及びポリアミド樹脂組成物を含む成形品
出願人UBE株式会社
代理人弁理士法人津国
主分類C08L 77/00 20060101AFI20250808BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】低温での降伏ひずみ、低温での破断呼びひずみ、及び、低温から室温での耐衝撃性に優れる、ポリアミド樹脂組成物を提供する。
【解決手段】本発明は、ポリアミド樹脂組成物の100質量%に対して、ポリアミド樹脂(A)70.00～90.00質量%、非イオン性官能基含有ポリオレフィン樹脂(B)5.00～20.00質量%、及びアクリル変性フッ素系重合体(C)0.20～1.80質量%を含む、ポリアミド樹脂組成物であって、ISO11443に準拠して測定した前記ポリアミド樹脂組成物の溶融粘度が、550～700Pa・secである、ポリアミド樹脂組成物、及び前記ポリアミド樹脂組成物を含む成形品に関する。前記ポリアミド樹脂組成物を含む成形体は、成形体の軽量化により、資源使用量の減少に寄与する観点から、SDGs(Sustainable Development Goals。持続可能な開発目標)のGoal9、13等の達成に貢献し得る。
【選択図】なし
特許請求の範囲【請求項１】
ポリアミド樹脂組成物の１００質量％に対して、
ポリアミド樹脂（Ａ）７０．００～９０．００質量％、
非イオン性官能基含有ポリオレフィン樹脂（Ｂ）５．００～２０．００質量％、及び
アクリル変性フッ素系重合体（Ｃ）０．２０～１．８０質量％を含む、
ポリアミド樹脂組成物であって、
ＩＳＯ１１４４３に準拠して測定した前記ポリアミド樹脂組成物の溶融粘度が、５５０～７００Ｐａ・ｓｅｃである、ポリアミド樹脂組成物。
続きを表示（約 510 文字）【請求項２】
ＪＩＳＫ６９２０に準拠して測定したポリアミド樹脂（Ａ）の相対粘度が、１．９０以上３．００未満である、請求項１に記載のポリアミド樹脂組成物。
【請求項３】
ポリアミド樹脂（Ａ）が、脂肪族ホモポリアミド樹脂及び脂肪族共重合ポリアミド樹脂からなる群より選ばれる少なくとも１種である、請求項１に記載のポリアミド樹脂組成物。
【請求項４】
非イオン性官能基含有ポリオレフィン樹脂（Ｂ）が、カルボキシル基、カルボン酸エステル基及び酸無水物基からなる群より選ばれる少なくとも１種の基を有する不飽和化合物から誘導される構成単位を含有する、（エチレン及び／又はプロピレン）／α－オレフィン系共重合体である、請求項１に記載のポリアミド樹脂組成物。
【請求項５】
アクリル変性フッ素系重合体（Ｃ）が、アクリル樹脂で変性されたポリテトラフルオロエチレンである、請求項１に記載のポリアミド樹脂組成物。
【請求項６】
請求項１～５のいずれか１項に記載のポリアミド樹脂組成物を含む、成形体。
【請求項７】
射出成形体である、請求項６に記載の成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミド樹脂組成物、及びポリアミド樹脂組成物を含む成形品に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ポリアミド樹脂は、優れた機械的特性、耐熱性、耐薬品性を有することから、エンジニアリングプラスチックスとして様々な用途で展開されている。近年、ポリアミド樹脂の成形体は様々な成形方法で製造されており、代表的な成形方法として、押出成形、ブロー成形、回転成形、射出成形が挙げられる。
【０００３】
特許文献１には、押出成形又はブロー成形に適した組成物として、脂肪族ポリアミド樹脂、エラストマー及び変性された含フッ素系重合体を含むポリアミド樹脂組成物が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１６１２２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたポリアミド樹脂組成物において、低温での降伏ひずみ、低温での破断呼びひずみ、及び、低温から室温での耐衝撃性等の機械的特性に関して改善の余地があることが見いだされた。
【０００６】
よって、本発明の課題は、低温での降伏ひずみ、低温での破断呼びひずみ、及び、低温から室温での耐衝撃性に優れる、ポリアミド樹脂組成物を提供することである。
【課題を解決するための手段】
【０００７】
本発明は、以下に関する。
［１］ポリアミド樹脂組成物の１００質量％に対して、
ポリアミド樹脂（Ａ）７０．００～９０．００質量％、
非イオン性官能基含有ポリオレフィン樹脂（Ｂ）５．００～２０．００質量％、及び
アクリル変性フッ素系重合体（Ｃ）０．２０～１．８０質量％を含む、
ポリアミド樹脂組成物であって、
ＩＳＯ１１４４３に準拠して測定した前記ポリアミド樹脂組成物の溶融粘度が、５５０～７００Ｐａ・ｓｅｃである、ポリアミド樹脂組成物。
［２］ＪＩＳＫ６９２０に準拠して測定したポリアミド樹脂（Ａ）の相対粘度が、１．９０以上３．００未満である、［１］に記載のポリアミド樹脂組成物。
［３］ポリアミド樹脂（Ａ）が、脂肪族ホモポリアミド樹脂及び脂肪族共重合ポリアミド樹脂からなる群より選ばれる少なくとも１種である、［１］又は［２］に記載のポリアミド樹脂組成物。
［４］非イオン性官能基含有ポリオレフィン樹脂（Ｂ）が、カルボキシル基、カルボン酸エステル基及び酸無水物基からなる群より選ばれる少なくとも１種の基を有する不飽和化合物から誘導される構成単位を含有する、（エチレン及び／又はプロピレン）／α－オレフィン系共重合体である、［１］～［３］のいずれか１項に記載のポリアミド樹脂組成物。
［５］アクリル変性フッ素系重合体（Ｃ）が、アクリル樹脂で変性されたポリテトラフルオロエチレンである、［１］～［４］のいずれか１項に記載のポリアミド樹脂組成物。
［６］［１］～［５］のいずれか１項に記載のポリアミド樹脂組成物を含む、成形体。
［７］射出成形体である、［６］に記載の成形体。
【発明の効果】
【０００８】
本発明によれば、低温での降伏ひずみ、低温での破断呼びひずみ、及び、低温から室温での耐衝撃性に優れる、ポリアミド樹脂組成物を提供することができる。
【発明を実施するための形態】
【０００９】
［用語の定義］
「ポリアミド樹脂（Ａ）」を、「成分（Ａ）」ともいう。「非イオン性官能基含有ポリオレフィン樹脂（Ｂ）」等についても同様である。
本明細書において組成物中の各成分の含有量は、組成物中に各成分に該当する物質が複数存在する場合、特に断らない限り、組成物中に存在する当該複数の物質の合計量を意味する。
本明細書において数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。
【００１０】
［ポリアミド樹脂組成物］

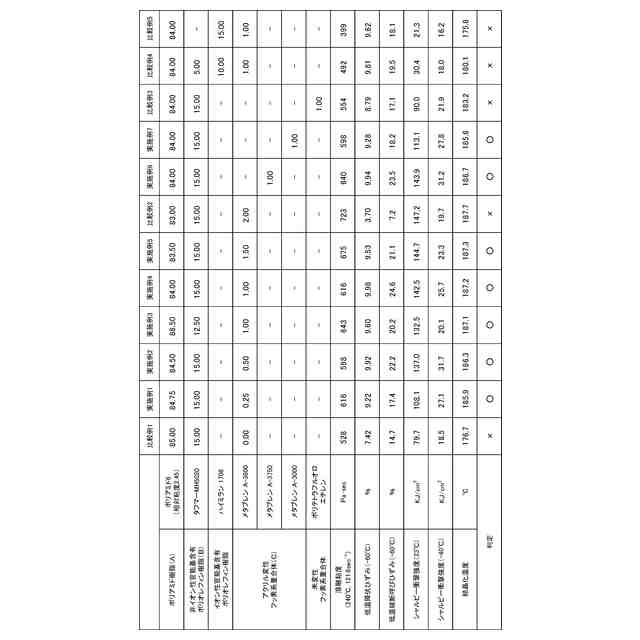

ポリアミド樹脂組成物は、ポリアミド樹脂組成物の１００質量％に対して、ポリアミド樹脂（Ａ）７０．００～９０．００質量％、非イオン性官能基含有ポリオレフィン樹脂（Ｂ）５．００～２０．００質量％、及びアクリル変性フッ素系重合体（Ｃ）０．２０～１．８０質量％を含む。また、ＩＳＯ１１４４３に準拠して測定した前記ポリアミド樹脂組成物の溶融粘度は、５５０～７００Ｐａ・ｓｅｃである。
（【００１１】以降は省略されています）

関連特許
