公開番号2025120987
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016086
出願日2024-02-06
発明の名称ワイヤハーネスの製造装置、ワイヤハーネスの製造方法及びワイヤハーネス
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類B29C 45/26 20060101AFI20250812BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】配索材を覆うモールド成形部を適切に設けることができるワイヤハーネスの製造装置、ワイヤハーネスの製造方法及びワイヤハーネスを提供する。
【解決手段】ワイヤハーネス製造装置2は、配索材Wを配置可能な成形空間33が形成されている成形型3と、配索材Wを配置した成形空間33に対し成形材料41を注入して配索材Wを覆うようにモールド成形部材1を形成させる射出ユニット4と、を備え、成形型3は、成形空間33が形成されている中央型部31と、成形空間33の延在方向Xにおいて中央型部31に隣接して設けられる端型部32とを有し、端型部32は、成形空間33に配置される配索材Wを挿通させる小径部334を有し、中央型部31と比べ剛性の低い材料により形成されている。
【選択図】図2

特許請求の範囲【請求項１】
配索材を配置可能な成形空間が形成されている成形型と、
前記配索材を配置した前記成形空間に対し成形材料を注入して前記配索材を覆うようにモールド成形部材を形成させる材料注入部と、を備え、
前記成形型は、前記成形空間が形成されている中央型部と、前記成形空間の延在方向において前記中央型部に隣接して設けられる端型部とを有し、
前記端型部は、前記成形空間に配置される前記配索材を挿通させる小径部を有し、前記中央型部と比べ剛性の低い材料により形成されている、
ワイヤハーネス製造装置。
続きを表示（約 500 文字）【請求項２】
前記小径部は、前記中央型部に形成される前記成形空間と比べて、前記成形空間の前記延在方向と交差する向きの断面積が小さい、
請求項１に記載のワイヤハーネス製造装置。
【請求項３】
配索材を成形型の成形空間に配置する配置工程と、
前記配索材を配置した前記成形空間に対し成形材料を注入して前記配索材を覆うようにモールド成形部材を成形する成形工程と、を含み、
前記成形型は、前記成形空間が形成されている中央型部と、前記成形空間の延在方向において前記中央型部に隣接して設けられる端型部とを有し、
前記端型部は、前記成形空間に配置される前記配索材を挿通させる小径部を有し、前記中央型部と比べ剛性の低い材料により形成されている、
ワイヤハーネス製造方法。
【請求項４】
導電性を有する配索材と、
前記配索材を覆って前記配索材と一体で設けられるモールド成形部材と、を備え、
前記モールド成形部材は、長手方向の端部に成形型の型部の継ぎ目に対応する位置に周方向に延びる境界部を有する、
ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネスの製造装置、ワイヤハーネスの製造方法及びワイヤハーネスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ワイヤハーネスには、車両の鉄板等の外部構造物から電線を保護するため外装材は必要不可欠となっている。従来のワイヤハーネスでは、電線を保護するための外装材にはいろいろな種類のものが用いられている。例えば、特許文献１に記載のワイヤハーネスは、電線束と、電線束の軸線方向の一部である取付部に一体的に設けられた成形体と、を備えており、成形体は、熱可塑性樹脂から構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６０５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種のワイヤハーネスは、車両に搭載される場合、車載部品の間を縫うように配索されることも少なくない。このため、ワイヤハーネスは、成形体を含み、所望の形状及び大きさで適切に製造されていることが要求される。
【０００５】
そこで、本発明は、配索材を覆うモールド成形部材を適切に設けることができるワイヤハーネスの製造装置、ワイヤハーネスの製造方法及びワイヤハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本発明に係るワイヤハーネス製造装置は、配索材を配置可能な成形空間が形成されている成形型と、前記配索材を配置した前記成形空間に対し成形材料を注入して前記配索材を覆うようにモールド成形部材を形成させる材料注入部と、を備え、前記成形型は、前記成形空間が形成されている中央型部と、前記成形空間の延在方向において前記中央型部に隣接して設けられる端型部とを有し、前記端型部は、前記成形空間に配置される前記配索材を挿通させる小径部を有し、前記中央型部と比べ剛性の低い材料により形成されるように構成されている。
【発明の効果】
【０００７】
本発明に係るワイヤハーネスの製造装置、ワイヤハーネスの製造方法及びワイヤハーネスは、配索材を覆うモールド成形部材を適切に設けることができる。
【図面の簡単な説明】
【０００８】

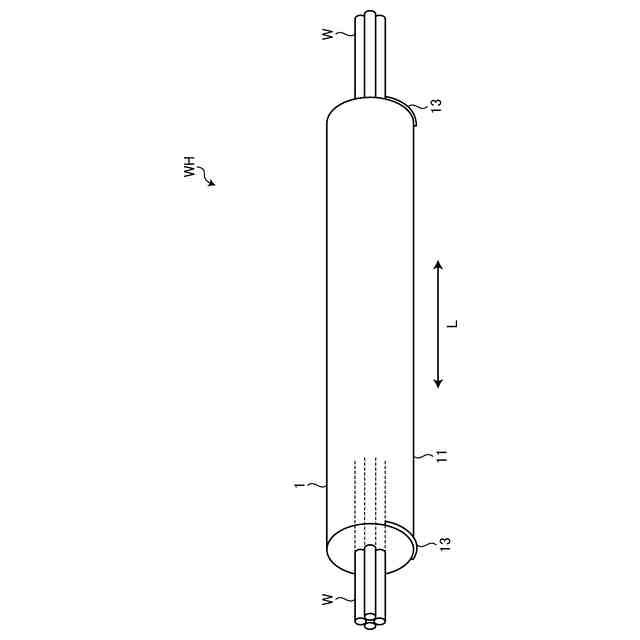

図１は、実施形態に係るワイヤハーネスの斜視図である。

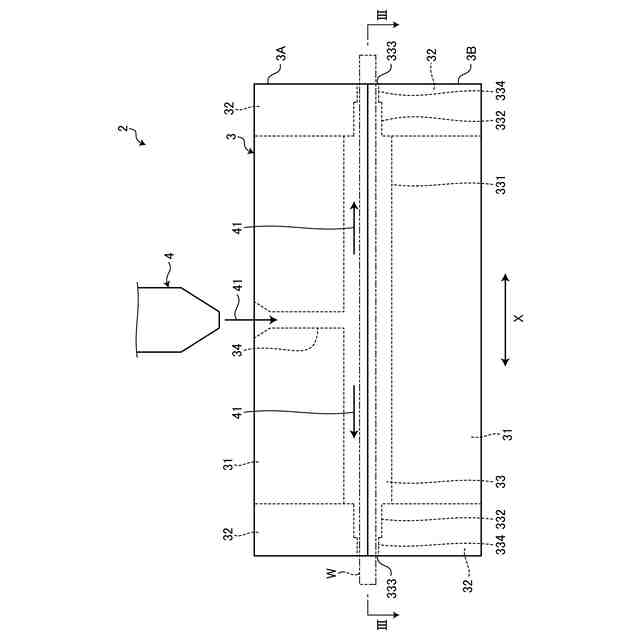

図２は、実施形態に係るワイヤハーネス製造装置の概要図である。

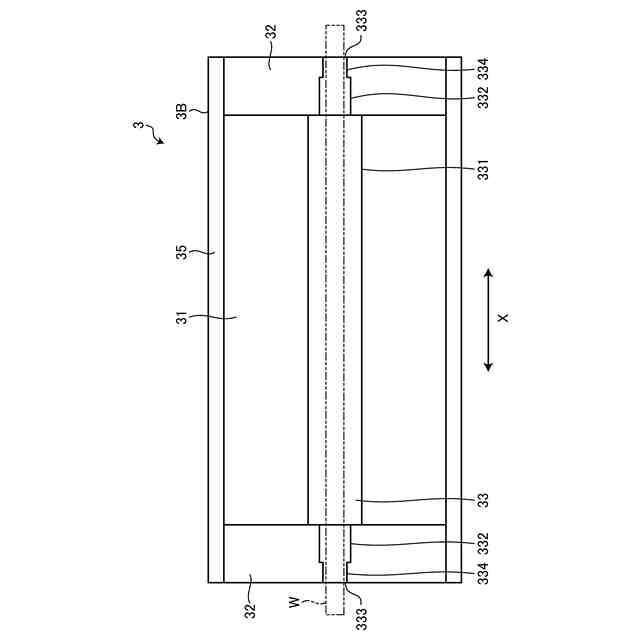

図３は、図２のIII-IIIにおけるワイヤハーネス製造装置の成形型の断面図である。

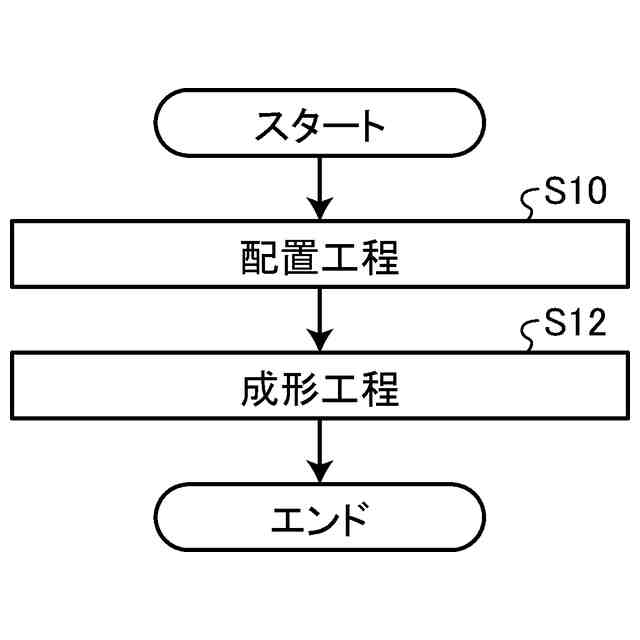

図４は、実施形態に係るワイヤハーネス製造方法を示すフローチャートである。

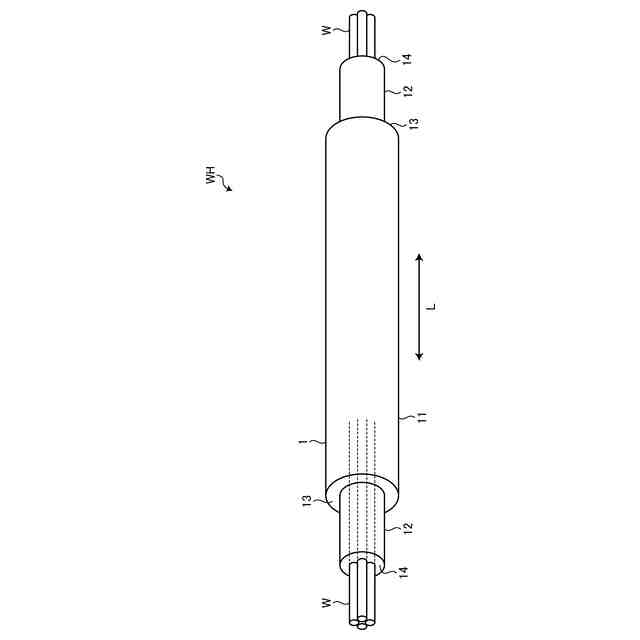

図５は、実施形態に係るワイヤハーネスの変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１に示すように、本実施形態に係るワイヤハーネスＷＨは、車両に配索されて用いられ、車両に搭載される機器、部品などの間を電気的に接続する。ワイヤハーネスＷＨは、配索材Ｗ及びモールド成形部材１を備えて構成されている。ワイヤハーネスＷＨは、更に、コルゲートチューブ、樹脂テープ、プロテクタ等の外装部材、電気接続箱、固定具など種々の構成部品を含んで構成されてもよい。
（【００１１】以降は省略されています）
