TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
10個以上の画像は省略されています。
公開番号
2025121427
公報種別
公開特許公報(A)
公開日
2025-08-20
出願番号
2024016744
出願日
2024-02-07
発明の名称
ポリカーボネート樹脂組成物およびその成形品
出願人
帝人株式会社
代理人
個人
主分類
C08L
69/00 20060101AFI20250813BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】LED光源下における導光性能に優れ、且つ耐乾熱性および耐湿熱性にも優れた樹脂組成物およびそれからなる成形品を提供する。
【解決手段】(A)ポリカーボネート樹脂に対して、(B)下記式〔1〕で表されるトリアリールホスフィン系化合物、(C)ペンタエリスリトールジホスファイト系化合物および(D)エポキシ基含有化合物を含有し、A成分100重量部に対して、B成分の含有量が0.005~0.3重量部であり、C成分の含有量が0.001~0.08重量部、D成分の含有量が0.005~0.3重量部であるポリカーボネート樹脂組成物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025121427000011.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">54</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">78</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲
【請求項1】
(A)ポリカーボネート樹脂(A成分)に対して、(B)下記式〔1〕で表されるトリアリールホスフィン系化合物(B成分)、(C)ペンタエリスリトールジホスファイト系化合物(C成分)および(D)エポキシ基含有化合物(D成分)を含有し、A成分100重量部に対して、B成分の含有量が0.005~0.3重量部であり、C成分の含有量が0.001~0.08重量部、D成分の含有量が0.005~0.3重量部であるポリカーボネート樹脂組成物。
JPEG
54
78

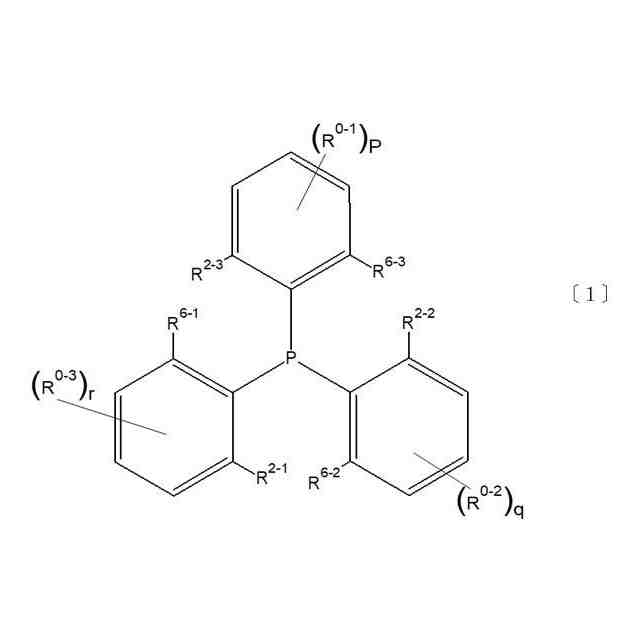

[式中、R
2-1
、R
2-2
、R
2-3
、R
6-1
、R
6-2
、R
6-3
、R
0-1
、R
0-2
、R
0-3
は水素原子、炭化水素基、アルコキシ基またはハロゲンであり、同一であっても異なっていてもよい。但し、R
2-1
、R
2-2
、R
2-3
、R
6-1
、R
6-2
、R
6-3
の少なくとも1つは炭化水素基、アルコキシ基またはハロゲンである。p、qおよびrはそれぞれ0~3の整数である。]
続きを表示(約 1,000 文字)
【請求項2】
式〔1〕中、炭化水素基は、アルキル基、アラルキル基、アルケニル基またはアリール基である請求項1に記載のポリカーボネート樹脂組成物。
【請求項3】
式〔1〕中、R
2-1
、R
2-2
、R
2-3
、R
6-1
、R
6-2
、R
6-3
の少なくとも1つは、アルキル基またはアルコキシ基である請求項1に記載のポリカーボネート樹脂組成物。
【請求項4】
式〔1〕中、R
2-1
、R
2-2
、R
2-3
、R
6-1
、R
6-2
、R
6-3
の少なくとも1つは、炭素原子数1~4のアルキル基である請求項1に記載のポリカーボネート樹脂組成物。
【請求項5】
B成分が、トリ(o-トリル)ホスフィン、トリ(2,4-キシリル)ホスフィンおよびトリ(2,5-キシリル)ホスフィンからなる群より選ばれる少なくとも一種である請求項1に記載のポリカーボネート樹脂組成物。
【請求項6】
C成分が、ビス(2,4-ジクミルフェニル)ペンタエリスリトールジホスファイトおよびビス(2,6-ジ-tert-ブチル-4-メチルフェニル)ペンタエリスリトールジホスファイトからなる群より選ばれる少なくとも一種である請求項1に記載のポリカーボネート樹脂組成物。
【請求項7】
A成分100重量部に対して、B成分の含有量が0.01~0.1重量部である請求項1に記載のポリカーボネート樹脂組成物。
【請求項8】
A成分100重量部に対して、C成分の含有量が0.005~0.05重量部である請求項1に記載のポリカーボネート樹脂組成物。
【請求項9】
A成分100重量部に対して、D成分の含有量が0.01~0.1重量部である請求項1に記載のポリカーボネート樹脂組成物。
【請求項10】
A成分100重量部に対して、(E)多価アルコールと高級脂肪酸とから構成される脂肪酸エステル化合物(E成分)を0.01~1重量部含有する請求項1に記載のポリカーボネート樹脂組成物。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、ポリカーボネート樹脂組成物およびその成形品に関する。更に詳しくは特定の構造を有するトリアリールホスフィン系化合物とペンタエリスリトールジホスファイト系化合物およびエポキシ基含有化合物を特定の範囲において配合することにより、LED光源下における導光性能が良好であり、且つ高温環境下における長期耐久性(耐乾熱性)および高温高湿環境下における長期耐久性(耐湿熱性)に優れるポリカーボネート樹脂組成物およびその成形品に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
LEDを光源とする光源体は、省電力性・長寿命の観点から次世代光源体として注目を集めており、1990年代の青色発光ダイオード開発以降は、LEDによる白色光照明の実用可能性が高まり、局所照明を中心に急速に市販製品が登場してきた。
【0003】
またディスプレイをはじめとする面光源体についても、LED光源は、冷陰極管が発する白色光をカラーフィルタで透過して得られる色(赤・緑・青)に比べ、RGB3色LEDが放つ光の色純度が高く、色の再現範囲を大きく広げることができるというメリットがあるため、光源のLED化が進んできている。
【0004】
一方、LEDは点光源であるため広い面積を照射しようとすると光源体の背面に多くのLEDを設置する必要があり(バックライト方式)その一つ一つが点光源としてみえてしまう、すなわちムラを生じやすいといった欠点がある。最近では、このムラを解消し、かつ低コスト化、更なる省電力化、更には製品の薄型化を目指し、LEDを光源体の端面に配置するいわゆるエッジライト方式の光源体が増えてきている。
【0005】
エッジライト方式の光源体において、均一な面発光性を達成するために光を遠くまで伝える導光体が用いられる。ところが、エッジライト方式での光源体では光源から遠くなるに従って、暗くなってしまう問題がある。
【0006】
また近年自動車において事故防止を目的とした日中の視認性向上の為に、自動車のヘッドランプ部等にデイタイムランニングランプの採用が進められており、欧州では取り付けが義務化されている。現状のデイタイムランニングランプは長光路を有する成形体の端部よりLED光源を入光させ、導光させるものが主流であるが、光源から遠くなるに従って、暗くなってしまう問題がある。またデイタイムランニングランプはLED光源と成形品端部との設置距離が近く、また出力の大きいLED光源が用いられており、光源に近接する成形品端部が高温に曝されることによる変色、および変色した部分が更に加熱されることによる焦げ付き、導光性能低下が問題となっている。
【0007】
これら導光性が必要とされる成形体用の樹脂材料としては、光源からの光の減衰が少ない特性すなわち透明性が求められ、これまで透明樹脂の中で、ポリメチルメタアクリレート(以下「PMMA」と称する事がある)が最も適した材料として用いられてきた。しかしながら、PMMAは耐衝撃性や耐熱温度が必ずしも十分でなく、前述の用途においては使用環境が制限されるという問題点がある。その為、PMMAよりも耐熱性、耐衝撃性の点で優れるポリカーボネート樹脂の導光性、および高温環境下における長期耐久性(以下『耐乾熱性』と称することがある)を改良する技術が注目されている。また前記の通り、近年デイタイムランニングランプ等の自動車外装への導光用ポリカーボネート成形部品の採用が進められており、高温高湿環境下における長期耐久性(以下『耐湿熱性』と称することがある)も改良が望まれている。
【0008】
ポリカーボネートの導光性、耐乾熱性や耐湿熱性を改良した例として、特許文献1では、粘度平均分子量が13,000~15,000であるポリカーボネート樹脂に特定のリン系安定剤と離型剤を配合した導光板用芳香族ポリカーボネート樹脂組成物が報告されている。しかしながら、強度に問題があることに加え、リン系安定剤により耐湿熱性能が低下するという問題があり用途が限られてしまう。
【0009】
特許文献2、3では、特定のシロキサン化合物を少量配合してなる導光板用芳香族ポリカーボネート樹脂組成物が報告されている。しかしながら、シリコーン系の化合物は、高温条件下で低分子シリコーンガスが発生する場合がある。
【0010】
特許文献4ではポリカーボネートとアクリル系樹脂からなる樹脂組成物を用いて成形した板状成形体の表面又は裏面に光散乱層を設けてなる導光板が報告されている。
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
帝人株式会社
ポリエチレン微多孔膜、及び、医療用デバイス
11日前
帝人株式会社
変形検出機構、移動体および変形検出機構の製造方法
11日前
帝人株式会社
ポリエチレン微多孔膜、巻回体及び巻回体の製造方法
11日前
帝人株式会社
熱可塑性樹脂組成物の製造方法およびそれからなる成形品
4日前
帝人株式会社
エポキシ樹脂組成物、プリプレグ、及び繊維強化複合材料
11日前
帝人株式会社
ポリカーボネート樹脂組成物およびそれを成形してなる成形品
14日前
帝人株式会社
多孔膜捲回体、フィルター用基材、及びカートリッジフィルター
11日前
帝人株式会社
多孔膜捲回体、フィルター用基材、及びカートリッジフィルター
11日前
東京電力ホールディングス株式会社
足場装置
11日前
帝人株式会社
エポキシ樹脂組成物、エポキシ樹脂硬化物、プリプレグ、繊維強化複合材料、エポキシ樹脂硬化物の修復方法、繊維強化複合材料の修復方法、エポキシ樹脂硬化物の再成形方法、繊維強化複合材料の再成形方法、エポキシ樹脂硬化物の分解方法、及び繊維強化複合材料の強化繊維回収方法
11日前
帝人株式会社
エポキシ樹脂組成物、エポキシ樹脂硬化物、プリプレグ、繊維強化複合材料、エポキシ樹脂硬化物の修復方法、繊維強化複合材料の修復方法、エポキシ樹脂硬化物の再成形方法、繊維強化複合材料の再成形方法、エポキシ樹脂硬化物の分解方法、及び繊維強化複合材料の強化繊維回収方法
11日前
東ソー株式会社
ペレット
6日前
ユニチカ株式会社
透明シート
2か月前
ユニチカ株式会社
透明シート
22日前
株式会社コバヤシ
成形体
19日前
東レ株式会社
ポリエステルフィルム
26日前
東レ株式会社
引抜成形品の製造方法
1か月前
住友精化株式会社
吸水剤の製造方法
1か月前
丸住製紙株式会社
変性パルプ
22日前
東レ株式会社
ポリエステルフィルム
4日前
東ソー株式会社
ゴム用接着性改質剤
7日前
東レ株式会社
ポリプロピレンフィルム
18日前
東ソー株式会社
樹脂組成物および蓋材
1か月前
東ソー株式会社
樹脂組成物および蓋材
1か月前
横浜ゴム株式会社
重荷重タイヤ
18日前
UBE株式会社
衝撃吸収材
22日前
日本特殊陶業株式会社
樹脂成形体
1か月前
株式会社スリーボンド
硬化性樹脂組成物
18日前
アイカ工業株式会社
光硬化性樹脂組成物
18日前
住友化学株式会社
樹脂組成物
18日前
株式会社カネカ
硬化性組成物
1か月前
株式会社カネカ
シーリング材
11日前
三洋化成工業株式会社
熱成形用樹脂組成物
14日前
ノリタケ株式会社
担体構造体
12日前
住友ベークライト株式会社
ポリマー
7日前
住友ベークライト株式会社
ポリマー
7日前
続きを見る
他の特許を見る
