特許ウォッチ

公開番号2025133523
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031529
出願日2024-03-01
発明の名称ポリオレフィン微多孔膜及びエアフィルタ
出願人帝人株式会社
代理人弁理士法人太陽国際特許事務所
主分類C08J 9/26 20060101AFI20250904BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】粒子分離性能及び流体処理効率に優れるポリオレフィン微多孔膜を提供する。
【解決手段】ポリオレフィン微多孔膜は、ポリオレフィンを含み、バブルポイントが0.04MPa～0.30MPaであり、膜厚(μm)とバブルポイント(MPa)とを乗じた値が2.0～4.5である。
【選択図】なし
特許請求の範囲【請求項１】
ポリオレフィンを含み、
バブルポイントが０．０４ＭＰａ～０．３０ＭＰａであり、
膜厚（μｍ）と前記バブルポイント（ＭＰａ）とを乗じた値が２．０～４．５である、
ポリオレフィン微多孔膜。
続きを表示（約 450 文字）【請求項２】
親水化処理を施していない、請求項１に記載のポリオレフィン微多孔膜。
【請求項３】
前記ポリオレフィンがポリエチレンを含む、請求項１に記載のポリオレフィン微多孔膜。
【請求項４】
前記ポリオレフィンが超高分子量ポリエチレンを含み、前記ポリオレフィンに占める前記超高分子量ポリエチレンの割合が１質量％～５０質量％である、請求項１に記載のポリオレフィン微多孔膜。
【請求項５】
ガーレ値が１秒／１００ｍＬ～２０秒／１００ｍＬである、請求項１に記載のポリオレフィン微多孔膜。
【請求項６】
空孔率が６０％～９０％である、請求項１に記載のポリオレフィン微多孔膜。
【請求項７】
エアフィルタの濾材に用いるための、請求項１～請求項６のいずれか１項に記載のポリオレフィン微多孔膜。
【請求項８】
請求項１～請求項６のいずれか１項に記載のポリオレフィン微多孔膜を含む濾材を備える、エアフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ポリオレフィン微多孔膜及びエアフィルタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、フィルタの濾材に用いる多孔質膜として、ポリオレフィン微多孔膜が知られている。例えば特許文献１～５には、ポリオレフィン微多孔膜を含む濾材及びフィルタが開示されている。
【０００３】
特許文献１～４には、ポリオレフィンを含む微多孔膜と多孔質支持層とを有し、微多孔膜と多孔質支持層とが熱可塑性樹脂を含む散在する接着部で接着された積層膜が開示されている。
【０００４】
特許文献５には、ポリエチレンを含み、ＪＩＳＫ３８３５：２００６に準拠しＢｒｅｖｕｎｄｉｍｏｎａｓｄｉｍｉｎｕｔａＡＴＣＣ１９１４６を試験菌として用いたときの細菌捕捉性能が１０以上であり、水透過係数が４０ｍ
３
／ｍ
２
／ｈ／ＭＰａ～８０ｍ
３
／ｍ
２
／ｈ／ＭＰａである多孔質膜が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－０２５５１１号公報
特開２０２３－０２５５１０号公報
特開２０２３－０２５５０９号公報
特開２０２３－０２５５０８号公報
特開２０１８－１７６０９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ポリオレフィンはハロゲン元素を含まず、したがって、濾材がポリオレフィン微多孔膜であるフィルタは、製造規制及び使用規制が少ない点並びに使用後の廃棄処理に制限が少ない点で有利である。
さらに近年、有機フッ素化合物の生態毒性及び人体毒性が報告され、世界的に有機フッ素化合物の製造規制及び使用規制が強まっており、ポリオレフィン微多孔膜への市場要求が高まり、ポリオレフィン微多孔膜のさらなる性能向上が求められている。
【０００７】
本開示は、上記状況のもとになされた。
本開示は、粒子分離性能及び流体処理効率に優れるポリオレフィン微多孔膜を提供することを課題とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するための具体的手段には、以下の態様が含まれる。
＜１＞
ポリオレフィンを含み、
バブルポイントが０．０４ＭＰａ～０．３０ＭＰａであり、
膜厚（μｍ）と前記バブルポイント（ＭＰａ）とを乗じた値が２．０～４．５である、
ポリオレフィン微多孔膜。
＜２＞
親水化処理を施していない、＜１＞に記載のポリオレフィン微多孔膜。
＜３＞
前記ポリオレフィンがポリエチレンを含む、＜１＞又は＜２＞に記載のポリオレフィン微多孔膜。
＜４＞
前記ポリオレフィンが超高分子量ポリエチレンを含み、前記ポリオレフィンに占める前記超高分子量ポリエチレンの割合が１質量％～５０質量％である、＜１＞～＜３＞のいずれか１つに記載のポリオレフィン微多孔膜。
＜５＞
ガーレ値が１秒／１００ｍＬ～２０秒／１００ｍＬである、＜１＞～＜４＞のいずれか１つに記載のポリオレフィン微多孔膜。
＜６＞

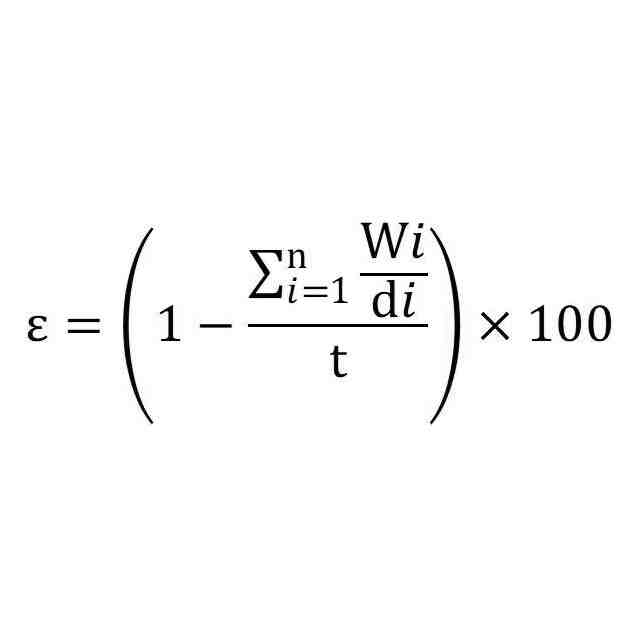

空孔率が６０％～９０％である、＜１＞～＜５＞のいずれか１つに記載のポリオレフィン微多孔膜。
＜７＞
エアフィルタの濾材に用いるための、＜１＞～＜６＞のいずれか１つに記載のポリオレフィン微多孔膜。
＜８＞
＜１＞～＜６＞のいずれか１つに記載のポリオレフィン微多孔膜を含む濾材を備える、エアフィルタ。
【発明の効果】
【０００９】
本開示によれば、粒子分離性能及び流体処理効率に優れるポリオレフィン微多孔膜が提供される。
【発明を実施するための形態】
【００１０】
以下に、本開示の実施形態について説明する。これらの説明及び実施例は実施形態を例示するものであり、実施形態の範囲を制限するものではない。

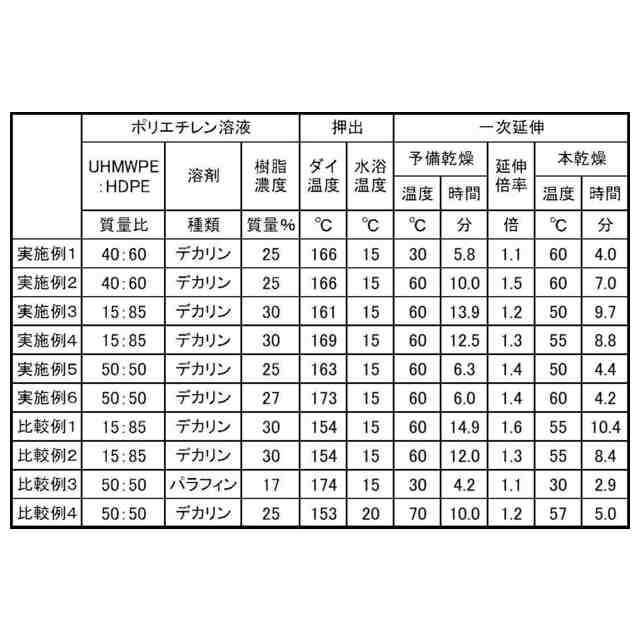

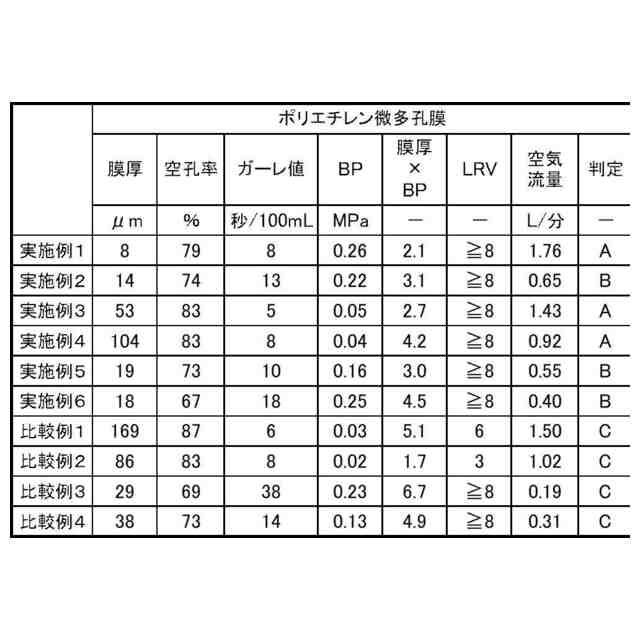

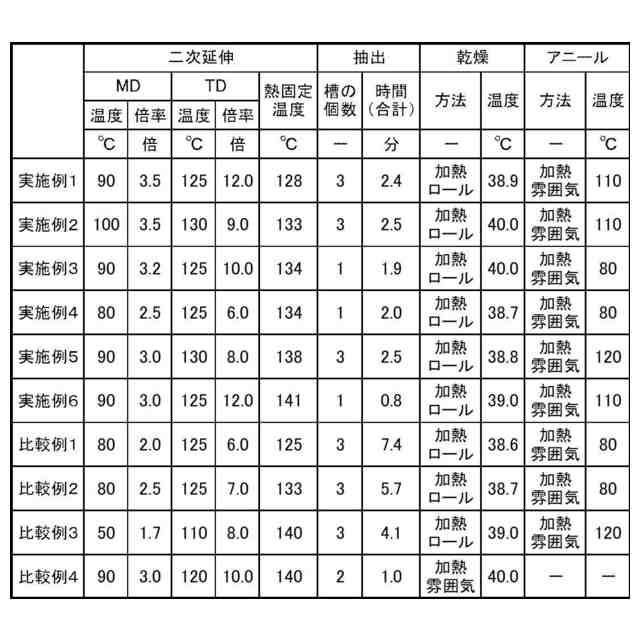

（【００１１】以降は省略されています）

関連特許
